РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Securio AF 150 1.9 x 15mm HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

SECURIO® AF 150

русский: Машина для уничтожения деловых бумаг SECURIO AF150 ..... 138

slovenski: Uničevalec dokumentov SECURIO AF150 147

1 Пояснение символов и указания по технике безопасности

Указания по технике безопасности и предупреждения обозначают ситуации, при которых могут возникать травмы людей и повреждение оборудования, и приводят меры по предотвращению опасности.

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

ВНИМАНИЕ

указывает на возможное причинение материального ущерба.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего исполь- зования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и научных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственным способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором.

За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электри- ческим током

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шревытащите штепсель из розетки.

– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.
– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

2 Использование по назначению, гарантия

Выньте сборный резервуар и посмотрите на заводской табличке, расположенной на режущей головке (см. п. 4 «Общий вид»), на какую ширину реза и напряжение сети рассчитан шредер. Соблюдайте соответствующие указания, приведенные в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 4,5x30 1,9x15
Кредитные карты ● ●
Компакт-диски ●

Не загружайте этот материал через лоток для автоматической подачи.

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только при использовании автоматического подающего устройства на бумаге ни в коем случае не должно быть скоб.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty).

Исключение составляют шредеры с шириной реза 0,78x11 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Втягивающие валики кассеты для бумаги относятся к категории изнашающихся деталей.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

3 Общий вид

2 8 1 6 7 3 5 4 HSM

1 Указания по технике безопасности
2 Лоток для автоматической подачи
3 Блок управления и индикации
4 Заводская табличка
5 Резервуар
6 Приемная щель
7 Фотоэлемент
8 Защитный элемент

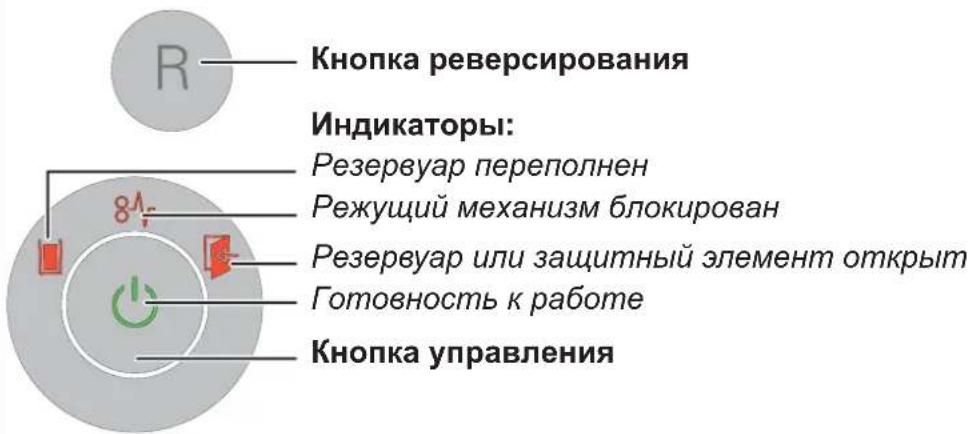

Органы управления и индикации

Кнопка реверсирования Индикаторы: Резервуар переполнен Режущий механизм блокирован Резервуар или защитный элемент открыти Готовность к работе Кнопка управления

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряже- ние семи!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

Установите лоток для автоматической подачи:

• Откиньте защитный элемент вперед.
• Лоток упакован в отдельную картонную коробку.

Вставьте лоток в направляющую и прижмите его вниз, чтобы он защелкнулся.

Чтобы зафиксировать лоток, отожмите наружу расположенные на нем фиксирующие защелки слева и справа.

• Снова перекиньте защитный элемент назад.
• Подсоедините входящий в комплект поставки сетевой кабель на задней стенке шредера и вставьте вилку в установленную надлежащим образом розетку.

5 Управление

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «|».
  • Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Уничтожение бумаги

Вы можете уничтожать бумаги, вставляя их непосредственно в приемную щель или используя автоматическую загрузку. При пакетной обработке с автоматической подачей возможно ручной ввод бумаги или компакт-дисков.

1. Закладка бумаги непосредственно в приемную щель

При подаче бумаги фотореле автомати- чески запускает режу- щий механизм.

Через 2 с после того, как освобождается фотореле в приемной щели,

режущий механизм автоматически отключается, и шредер переходит в режим готовности.

2. Автоматическая подача бумаги через лоток для автоматической подачи

Шредер оснащен устройством автоматической подачи (автоподатчиком), в которое можно загрузить до 150 листов бумаги. После запуска шредера путем включения постоянного режима или закладки отдельного листа в загрузочное отверстие листы из лотка для автоматической подачи будут втягиваться по одному. После завершения процесса уничтожения шредер возвращается в состояние готовности к работе.

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования!

Втягивающие валики в кассете для бумаги продолжают двигаться во время процесса уничтожения, даже если крышка открыта. Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, шейных и наручных цепочек в зону, расположенную в непосредственной близости от валиков.

Положите стопку бумаги (макс. 150 листов, 80 г/м²) в лоток для автоматической подачи.

ВНИМАНИЕ: На бумаге не должно быть канце- лярских скрепок и скоб для сшивания.

• Запустите процесс уничтожения. Для этого имеется две возможности:

a) Нажимайте кнопку управления в течение 4 секунд.

Таким образом будет выбран постоянный режим.

Запустите режущий механизм и привод для автоматической подачи. Бумага будет подаваться к режущему механизму. Через 2 минуты после уничтожения всех листов из лотка для автоматической подачи привод отключится, и шредер перейдет в состояние готовности к работе.
Досрочное прерывание: Нажмите кнопку управления.

b) Вложите лист бумаги непосредственно в загрузочное отверстие.

Запустите режущий механизм и привод для автоматической подачи. Бумага будет подаваться к режущему механизму. Через 2 секунды после уничтожения всех листов из лотка для автоматической подачи привод отключится, и шредер перейдет в состояние готовности к работе.

Уничтожение компакт-дисков и кредитных карт

CD только с шириной резки 4,5x30 мм, кредитные карточки только с шириной резки 4,5x30 мм и 1,9x15 мм

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования осколками и бумажной стружкой!

В зависимости от типа материала, при уничтожении компакт-дисков могут образовываться осколки.

• Поэтому надевайте защитные очки.
• Каждый раз закладывайте только один CD/DVD или одну карточку посередине приемной щели. Не загружайте эти материалы через лоток для автоматической подачи.

Для сортировки унич- тожаемого материала на машинах с шири- ной резки 4,5x30 мм можно использовать входящий в комплект поставки мешок для CD.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Выключение шредера

• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно. Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности. Пуск: нажимайте кнопку управления в течение 4 секунд Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Индикация	Неисправность	Устранение неисправности
- Двигатель постоянно работает, но не принимает бумагу из лотка.		Затор бумаги в лотке с автоматической подачей часто вследствие наличия скрепок или скоб в стопке бумаги.Извлеките скрепки/скобы из бумаги и снова вставьте стопку бумаги.
Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Двигатель не работает.	Затор бумаги в лотке с автоматической подачей продолжается более 2 минут. Устранение неисправностей см. выше.Если двигатель работает постоянно, например, когда остатки бумаги или пыли попали на фотоэлемент в загрузочном отверстии, двигатель отключается через 60 минут.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[2072]	Резервуар переполнен	Опорожните резервуар.УказаниеЕсли перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм и не будет проваливаться внутрь шредера.
[H224]	Резервуар или защитный элемент открыт	Установите резервуар должным образом в нижний шкаф.Откиньте защитный элемент назад.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряже- ние сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам

наших авторизованных партнеров.

Адреса сервисных центров см. стр. 204.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства.

При этом в прибор не должна попадать вода.

DON'T FORGET

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов

или после каждого опорожнения сбор- ного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.
  ▶ Бумажная пыль и частички удаляются.

Если больше не обеспечивается надежная подача бумаги из лотка для автоматической подачи к режущему механизму, значит втягивающие валики

износились, и их необходимо заменить. Для этого предлагается набор запасных частей. Обратитесь в нашу сервисную службу.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
• Провод для подключения к сети
  • 5 сборных мешков
  • 1 мешок для CD для машин с шириной резки 4,5x30 мм
  • 1 бутылка (50 мл) специального масла для режущего блока
• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.661.995.150
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 204.

10 Технические данные

Тип резки	Нарезка на частицы
Ширина резки (мм) 4,5 x 30 1,9 x 15 0,78 x 11
Класс безопасности DIN 66399	P-4 / O-3 / T-4 / E-3F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Производительность* (листов) 70 г/м2DIN A4 80 г/м2	10 - 128 - 10	8 - 96 - 7	65
Вес	19,6 кг 19,4 кг
Скорость резки	65 мм/с
Рабочая ширина	240 мм
Электропитание	230 В, 50 Гц	110 В - 120 В, 60 Гц	220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	500 Вт
Энергопотребление в режиме ожидания	< 2 Вт / ч
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25 °Смакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	395 x 381 x 740
Объем сборного резервуара	34 л

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.
