Typ produktu	Ničič dokumentů
Typ řezu	Řez na částice (cross-cut)
Šířka řezu	1,9 x 15 mm
Úroveň bezpečnosti (DIN 66399)	P-5 / T-5 / E-4 / F-2
Kapacita řezu (80 g/m²)	8 až 9 listů najednou
Kapacita automatického podávání (80 g/m²)	Až 150 listů
Objem sběrného koše	34 litrů
Šířka vstupu	240 mm
Rozměry (Š x H x V)	395 x 381 x 740 mm
Hmotnost	19,4 kg
Elektrické napájení	230 V, 50 Hz
Příkon	500 W
Rychlost řezu	65 mm/s
Režim provozu	Trvalý provoz (2 minuty před přechodem do pohotovostního režimu)
Ničení kreditních karet	Ano (1 najednou)
Ničení CD/DVD	Ne (pouze pro šířku 4,5 x 30 mm)
Proti ucpání	Automatický zpětný chod při ucpání
Bezpečnost	Bezpečnostní zařízení bránící otevření během provozu
Údržba	Pravidelné olejování válců speciálním olejem HSM
Záruka	3 roky, s doživotní zárukou HSM na řezací válce
Příslušenství v balení	Speciální olej 50 ml, 5 pytlů na skartovaný papír, napájecí kabel, návod

Často kladené otázky - Securio AF 150 1.9 x 15mm HSM

Jak používat automatický podavač (Autofeed)?

Vložte až 150 listů (bez sponek ani kancelářských sponek) do podavače Autofeed. Stiskněte ovládací tlačítko na 4 sekundy pro aktivaci trvalého režimu, nebo vložte list do vstupní štěrbiny pro automatické spuštění. Listy jsou podávány jeden po druhém.

Co dělat při ucpání papíru?

Skartovačka automaticky obrátí směr řezu na několik sekund. Pokud ucpání přetrvává, stiskněte tlačítko zpětného chodu 'R' pro vypuzení papíru. Vyjměte stoh, odstraňte polovinu listů a poté vkládejte dokumenty jeden po druhém.

Jak naolejovat řezací blok?

Používejte pouze speciální olej HSM. Nastříkejte olej po celé šířce válců do vstupní štěrbiny, poté nechte skartovačku běžet v trvalém režimu bez papíru asi 10 sekund. Olejujte při každém vyprazdňování koše nebo při hluku.

Mohu ničit kancelářské sponky a svorky?

Ano, robustní řezací mechanismus odolá svorkám a sponkám, pokud papír vkládáte přímo do štěrbiny. Pozor: pokud používáte podavač Autofeed, svorky musí být odstraněny.

Co znamená kontrolka 'plný koš'?

Kontrolka signalizuje, že je koš plný. Vyprázdněte jej vyjmutím nádoby. Před vyjmutím můžete krátce stisknout tlačítko zpětného chodu, aby se trochu nařezaného materiálu zvedlo v řezacím bloku a nespadlo do nitra zařízení.

Jaké jsou rozměry a hmotnost zařízení?

Rozměry: 395 x 381 x 740 mm (Š x H x V). Hmotnost: 19,4 kg. Objem koše: 34 litrů.

Jaká je úroveň bezpečnosti této skartovačky?

Úroveň bezpečnosti podle DIN 66399 je P-5 / T-5 / E-4 / F-2. Odpovídá řezu na částice 1,9 x 15 mm, vhodnému pro důvěrné dokumenty.

Mohu ničit CD nebo kreditní karty?

Kreditní karty lze ničit (jednu po druhé, uprostřed štěrbiny). CD/DVD nelze ničit tímto modelem (šířka řezu 1,9 x 15 mm); vyžadují verzi s řezem 4,5 x 30 mm. Nikdy nevkládejte tyto materiály do podavače Autofeed.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je koš správně umístěn a bezpečnostní zařízení je sklopené. Pokud bliká kontrolka 'plný koš' nebo 'otevřené bezpečnostní zařízení', problém vyřešte. Pokud je motor přetížen, nechte jej 15 až 20 minut vychladnout.

Jaká je záruka na zařízení?

Záruka je 3 roky. Navíc HSM poskytuje doživotní záruku (HSM Lifetime Warranty) na řezací válce z oceli vyrobené z jednoho kusu, kromě běžného opotřebení a nesprávného použití.

NÁVOD K OBSLUZE Securio AF 150 1.9 x 15mm HSM

Skartovací stroj SECURIO AF150 111

Skartovačka SECURIO AF150 120

1 Vysvětlení symbolů a bezpečnostní pokyny

Bezpečnostní pokyny a výstražná upozornění označují situace, při kterých může dojít ke zranění osob nebo poškození věcí a popisují opatření k odvrácení nebezpečí.

Výstražný symbol se signálním slovem VÝSTRAHA a šedě podbarveným textem upozorňuje na těžká až životu nebezpečná zranění.

POZOR

upozorňuje na možné věcné škody.

Poznámka

označuje informace důležité pro efektivní provoz stroje bez nebezpečí ohrožení.

Bezpečnostní pokyny

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli.

Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

Nebezpečí úrazu o ostré nože!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí pro děti a ostatní osoby!

Stroj není určen k používání osobami (včetně dětí mladších 14 let) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami,

které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály.

Nenechávejte skartovačku zapnutou bez dozoru.

Ohrožení elektrickým proudem

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

- Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu.

V případě poškození nebo závad, před přemístěním nebo čištěním, skartovačku vypněte a odpojte síťovou zástrčku ze zásuvky.

• Zabraňte tomu, aby se do skartovačky dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody. Nedotýkejte se síťové zástrčky mokrýma rukama. – Nikdy neodpojujte síťovou zástrčku ze zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

2 Správné použití, odpovědnost za vady

Vyjměte nádobu na odpad a podívejte se na typový štítek na řezací hlavě (viz bod 4 Přehled), pro jakou šířku řezu a jaké síťové napětí je skartovačka dimenzována. Dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství těchto materiálů:

Velikost řezu (mm) 4,5x30 1,9x15
Kreditní karty ●
Disky CD ●

Tento materiál nevkládejte prostřednictvím zásobníku Autofeed.

Robustní řezací mechanika je odolná proti sešivacím a kancelářským sponám. Pouze při použití automatické přiváděcí jednotky nesmí papír obsahovat žádné svorky.

Záruční lhůta skartovačky je 3 roky. Záruka nezávislá na odpovědnosti za vady ocelových řezacích hřídelí HSM skartovačky je platná po celou dobu životnosti přístroje (doživotní záruka HSM Lifetime Warranty). Výjimkou jsou skartovačky se šířkou řezu 0,78x11 mm. Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení. Vtahovací válečky jsou součásti podléhající opotřebení.

Společnost HSM zaručuje dodání náhradních dílů po dobu 10 let po ukončení výroby tohoto modelu.

3 Přehled

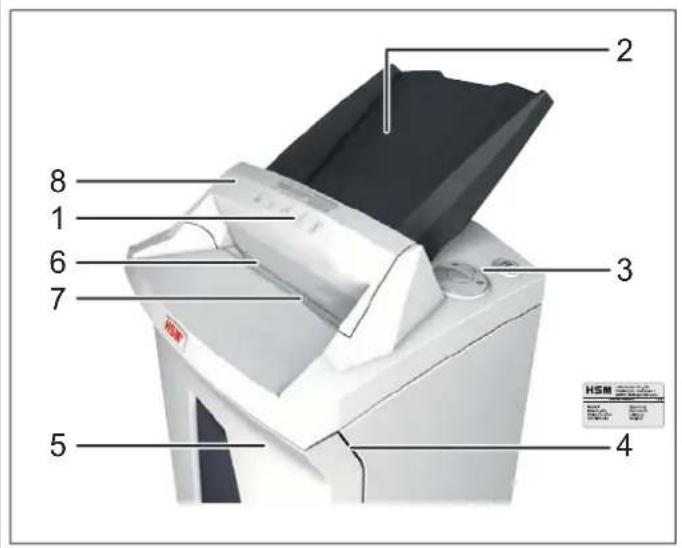

1 Bezpečnostní pokyny 2 Zásobník Autofeed 3 Ovládací a zobrazovací jednotka 4 Typový štítek 5 Odpadní nádoba 6 Vstupní otvor 7 Optická závora 8 Bezpečnostní prvek

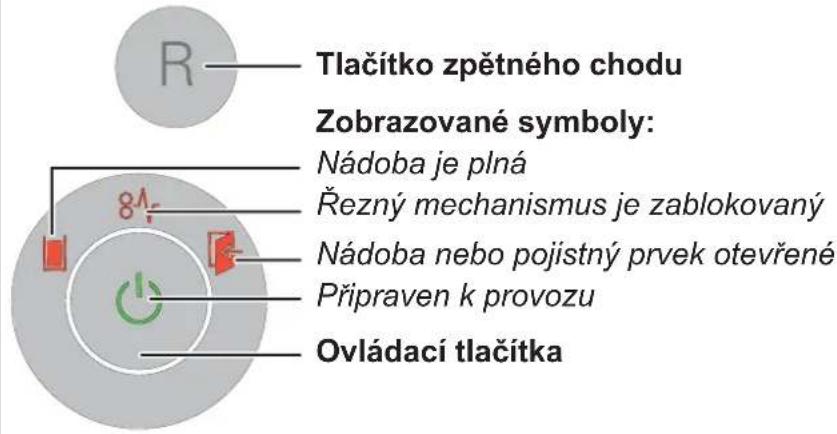

Ovládací a zobrazovací prvky

4 Uvedení do provozu

VÝSTRAHA

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

• Používejte přístroj pouze v suchých místnostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.
• Chraňte přívodní kabel, přístroj a síťovou zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku. – Dbejte, aby byla síťová zástrčka snadno přístupná.
• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

Namontujte zásobník Autofeed:

• Sklopte pojistný prvek vpřed.
• Zásobník je zabalen odděleně ve zvláštním kartonu.

Vložte zásobník do vodítek a stiskněte jej dolů, dokud zásobník nezaskočí.

K upevnění zásobníku zatlačte západky zásobníku vlevo a vpravo směrem ven.

Sklopte pojistný prvek opět dozadu.

Připojte síťový kabel z dodávky na zadní straně skartovacího stroje a elektrickou zástrčku zasuňte do řádně nainstalované zásuvky.

5 Obsluha

Spuštění skartovačky

• Síťový vypínač na zadní straně skartovacího stroje nastavte na „l“. Stiskněte ovládací tlačítko. Svítí symbol „Připraven k provozu“.

Skartace papíru

Papír můžete skartovat tak, že jej vložíte přímo do vstupního otvoru nebo využijete automatického vtahování. Během zpracování stohu Autofeed je možné přivádět papír nebo CD nosiče ručně.

1. Vložení papíru přímo do vstupního otvoru

Po vložení papíru spustí světelná závora automaticky řezný mechanismus.

2 s poté, co bude světelná závora na otvoru pro vkládání papíru opět volná,

dojde k automatickému vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

2. Přivádění papíru prostřednictvím automatického zásobníku Autofeed

Skartovací stroj je vybaven automatickou přiváděcí jednotkou (Autofeed), která má kapacitu až 150 listů papíru. Po spuštění řezného mechanismu jsou po zapnutí trvalého provozu nebo po vložení jednoho listu do vstupní štěrbiny jednotlivě vtahovány listy ze zásobníku Autofeed. Po ukončení skartování přejde skartovací stroj opět do pohotovostního režimu.

VÝSTRAHA: Nebezpečí úrazu!

Vtahovací válečky v kazetě na papír se během skartování otáčejí i když je víko otevřené. Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízky, náramky atd. udržujte v bezpečné vzdálenosti od válečků.

Vložte svazek listů papíru (max. 150 listů, 80 g/m²) do zásobníku Autofeed.

POZOR: Papír nesmí obsahovat žádné svorky a kancelářské sponky.

Spusťte skartování. K tomu máte 2 možnosti:

a) Stiskněte a podržte ovládací tlačítko po dobu 4 vteřin.

Takto zvolíte trvalý provoz.

Spustí se řezný mechanismus a pohon Autofeed. Papír je přiváděn k řeznému mechanismu. 2 minuty po skartování všech listů ze zásobníku Autofeed se pohon vypne a skartovací stroj přejde do provozní pohotovosti. Přerušení skartování: Stiskněte ovládací tlačítko.

b) Vložte list papíru přímo do vstupní štěrbiny.

Spustí se řezný mechanismus a pohon Autofeed. Papír je přiváděn k řeznému mechanismu. 2 vteřiny po skartování všech listů ze zásobníku Autofeed se pohon vypne a skartovací stroj přejde do provozní pohotovosti.

Skartace disků CD a kreditních karet

CD jen ve velikosti řezu 4,5x30 mm, kreditní karty jen ve velikostech řezu 4,5x30 mm a 1,9x15 mm

VÝSTRAHA

Nebezpečí úrazu odmrštěnými střepinami!

V závislosti na druhu materiálu může docházet při skartaci disků CD k odletování úlomků.

- Z tohoto důvodu používejte ochranné brýle.

- Vložte vždy jen jedno CD/DVD nebo jednu kartu do středu vstupního otvoru. Tyto materiály nevkládejte prostřednictvím zásobníku Autofeed.

Pro třídění skartovaného materiálu můžete u strojů s velikostí řezu 4,5x30 mm použít sáček na CD z dodávky.

Pamatujte na životní prostředí a likvidujte různé materiály zvlášť.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko. ▶ Symbol „Připraven k provozu“ zhasne. - Síťový vypínač na zadní straně skartovacího stroje nastavit na „0“.

Další režimy funkcí

• Režim permanentního provozu

Použití: Skartace většího množství papíru. Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení.

V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti.

Spuštění: Stiskněte a podržte ovládací tlačítko na 4 vteřiny.

Přerušení skartování: Stiskněte ovládací tlačítko.

• Pohotovostní režim

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů.

Symbol „připraven k provozu“ bliká v pravidelných intervalech.

Po vložení papíru se skartovačka automaticky zapne.

6 Odstraňování poruch

Zobra-zenýsymbol	Závada Odstranění závady
- Motor stáleběží bez papíru, aniž byze zásobníkuvytahovalpapír.		Zaseknutí papíru v zásobníku AutofeedPříčinou jsou většinou kancelářské nebo sešivací sponky ve stohupapíru.Z papíru odstraňte sponky a opět vložte stoh.
8V Svítí	Zaseknutípapíru	Vložili jste příliš velké množství papíru najednou.Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.Pokud je to nutné, stiskněte ještě tlačitko pro ovládání zpětnéhopohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.Vložte pouze poloviční množství vytaženého papíru.Vkládejte papíry postupně.
	Motor neběží.	Zaseknutí papíru v zásobníku Autofeed trvá déle než 2 minuty.Odstranění poruch viz výše.V případě, že motor stále běží, např. je světelná závora ve vstupníštěrbině neustále přerušována částmi papíru, po 60 minutách sevypne.
	Přetížení	Motor byl přetížen. Nechejte skartovačku před opětovnýmuvedením do provozu cca. 15 - 20 min. vychladnout.
Blikání Indikátorobecnýchzávad		Během skartace papíru došlo k závadě.Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickouzávoru.
	Odpadní ná-doba plná	Vysypte obsah odpadní nádoby.PoznámkaPokud před vytáhnutím nádoby krátce stisknete tlačitko proovládání zpětného chodu, dojde ke vtažení části nařezanéhoodpadu do řezací mechaniky a nespadne do vnitřního prostoruskartovacího stroje.
	Nádoba nebopojistný prvekotevřené	Vložte nádobu na odpad správně do podstavce.Sklopte pojistný prvek dozadu.

7 Čištění a údržba

VÝSTRAHA Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

Před přemístováním či čištěním vypněte skartovačku a vytáhněte síťovou zástrčku ze zásuvky.

Servisní práce, které jsou spojeny s odstraněním krytů, smí provést pouze zákaznický servis společnosti HSM a servisní technici našich smluvních partnerů.

Adresy zákaznických servisů viz strana 204.

K čištění skartovačky používejte pouze měkký hadr a jemný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo po každém vysypání nádoby na odřezky ošetřete řezací nástroj olejem. Používejte pouze speciální oleje HSM řezací bloky:

Nařežte řezací nástroj olejem. Používejte pouze speciální oleje HSM řezací bloky:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.
• Spusťte na cca 10 s řezný mechanismus bez vkládání papíru v režimu trvalého provozu. ▶ Papírový prach a částice se uvolní.

Pokud není papír ze zásobníku Autofeed spolehlivě přiváděn k řeznému mechanismu, jsou vtahovací válečky opotřebené a je třeba je vyměnit. K tomu Vám nabízíme výměnnou sadu. Spojte se prosím s naším zákaznickým servisem.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci

nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

9 Objem dodávky

• Skartovací stroj připravený k zapojení, v krabicovém obalu
• Síťový přívod • 5 pytlů na řezanku • 1 sáček na CD pro stroje s řeznou šířkou 4,5x30 mm
• 1 láhev (50 ml) speciálního oleje na řezný blok • Návod k obsluze

Výstroj

• 10 pytlů na řezanku obj. čís. 1.661.995.150 - Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 204.

10 Technické údaje

Typ řezu	řez na částice
Velikost řezu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Stupeň bezpečnost DIN 66399	P-4 / O-3 / T-4 / E-3F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Řezný výkon* (listů) DIN A4 70 g/m 2 80 2	10 - 128 - 10	8 - 96m7	65
Hmotnost	19,6 kg	19,4 kg
Rychlost řezu	65 mm/s
Pracovní šířka	240 mm
Napájení	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Výkon při max. počtu listů	500 W
Spotřeba energie v pohotovostním režimu	< 2 Wh
Provozní režim	Trvalý provoz
Okolní podmínky za provozu:TeplotaRelativní vlhkost vzduchuNadmořská výška	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Rozměry Š x H x V (mm)	395 x 381 x 740
Objem odpadní nádoby	34 l

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napětí 2006/95/ES
• Směrnice o elektromagnetické kompatibilitě 2004/108/ES
• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU

EU prohlášení o shodě lze vyžádat u výrobce.

1 Vysvětlení symbolů a bezpečnostní upozornění

Upozorňuje vás na možný vznik věcných škod.

Poznámka

Nebezpečí úrazu vtahnutím!

Náchylný ke tvorbě smyček, např. stuhy, motouzy, umělohmotné fólie atd.

Nebezpečí hrozící od elektrického proudu

Nebezpečné síťové napětí!

• Zabraňte vniknutí vody do skartovacího zařízení. Neponárejte síťový kabel ani síťovou zástrčku do vody. Nikdy nechytejte síťovou zástrčku vlhkýma rukama. – Síťovou zástrčku nikdy nevytahujte ze zásuvky za kabel, ale vždy chyťte síťovou zástrčku.

HSM zajistí dodávku náhradních dílů do 10 let po ukončení výroby tohoto modelu.

3 Přehled

1 Bezpečnostní pokyny 2 Automatická podávací přihrádka 3 Řídicí a indikační jednotka 4 Typový štítek 5 Nádoba na odřezky 6 Podávací otvor 7 Světelná závora 8 Bezpečnostní článek

Nebezpečné síťové napětí!

• Vyklopte bezpečnostní prvek dopředu.
• Priehradka je zabalená v samostatnom kartóne.

Na zaistenie priehradky vytlačte zaisťovacie výstupky priehradky vľavo a vpravo smerom von.

- Opäť sklopte bezpečnostný prvok dozadu.

Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus.

➢ Približne 2 sekundy po tom, čo je otvor na prísun papiera opäť voľný, sa skartovačka automaticky

Takto zvolíte permanentný režim.

Spustenie: Stlačte ovládacie tlačidlo na 4 sekundy.

Predčasné ukončenie: Stlačte ovládacie tlačidlo.

- Pohotovostný režim

VÝSTRAHA Nebezpečné sieťové napätie!
