Securio AF 150 1.9 x 15mm - Skartovač HSM - Bezplatný návod na obsluhu

Typ produktu	Ničiteľ dokumentov
Typ rezu	Rez na častice (krížový rez)
Šírka rezu	1,9 x 15 mm
Úroveň bezpečnosti (DIN 66399)	P-5 / T-5 / E-4 / F-2
Kapacita rezu (80 g/m²)	8 až 9 listov naraz
Kapacita automatického podávania (80 g/m²)	Až 150 listov
Objem zbernej nádoby	34 litrov
Šírka vstupu	240 mm
Rozmery (Š x H x V)	395 x 381 x 740 mm
Hmotnosť	19,4 kg
Elektrické napájanie	230 V, 50 Hz
Príkon	500 W
Rýchlosť rezu	65 mm/s
Režim prevádzky	Trvalá prevádzka (2 minúty pred prepnutím do pohotovostného režimu)
Ničenie kreditných kariet	Áno (jedna naraz)
Ničenie CD/DVD	Nie (iba pre šírku 4,5 x 30 mm)
Proti zaseknutiu	Automatický spätný chod pri zaseknutí
Bezpečnosť	Bezpečnostné zariadenie zabraňujúce otvoreniu počas prevádzky
Údržba	Pravidelné olejovanie valcov špeciálnym olejom HSM
Záruka	3 roky, s doživotnou zárukou HSM na rezacie valce
Súčasťou balenia	Špeciálny olej 50 ml, 5 vriec na skartovaný papier, sieťový kábel, návod

Často kladené otázky - Securio AF 150 1.9 x 15mm HSM

Ako používať automatický podávač (Autofeed)?

Umiestnite až 150 listov (bez sponiek a kancelárskych sponiek) do podávača Autofeed. Stlačte tlačidlo ovládania na 4 sekundy na aktiváciu trvalého režimu, alebo vložte list do vstupného otvoru na automatické spustenie. Listy sa podávajú jeden po druhom.

Čo robiť v prípade zaseknutia papiera?

Skartovač automaticky obráti smer rezu na niekoľko sekúnd. Ak zaseknutie pretrváva, stlačte tlačidlo spätného chodu 'R' na vysunutie papiera. Vyberte stoh, odstráňte polovicu listov a potom vkladajte dokumenty jeden po druhom.

Ako olejovať rezací blok?

Používajte iba špeciálny olej HSM. Nastriekajte olej cez vstupný otvor na celú šírku valcov a potom nechajte skartovač bežať v trvalom režime bez papiera približne 10 sekúnd. Olejujte pri každom vyprázdnení zbernej nádoby alebo pri hluku.

Môžem ničiť kancelárske sponky a sponky?

Áno, robustný rezací mechanizmus odoláva sponkám a kancelárskym sponkám, keď vkladáte papier priamo do otvoru. Pozor: pri použití podávača Autofeed je nevyhnutné odstrániť spinky.

Čo znamená kontrolka 'plná nádoba'?

Kontrolka signalizuje, že zberná nádoba je plná. Vyprázdnite ju vybratím nádoby. Pred vybratím môžete krátko stlačiť tlačidlo spätného chodu, aby sa materiál zdvihol v rezacom bloku a nespadol do vnútra zariadenia.

Aké sú rozmery a hmotnosť zariadenia?

Rozmery: 395 x 381 x 740 mm (Š x H x V). Hmotnosť: 19,4 kg. Objem nádoby: 34 litrov.

Aká je úroveň bezpečnosti tohto skartovača?

Úroveň bezpečnosti podľa DIN 66399 je P-5 / T-5 / E-4 / F-2. To zodpovedá rezu na častice 1,9 x 15 mm, vhodnému pre dôverné dokumenty.

Môžem ničiť CD alebo kreditné karty?

Kreditné karty je možné ničiť (jedna naraz, v strede otvoru). CD/DVD nie je možné ničiť týmto modelom (šírka rezu 1,9 x 15 mm); vyžadujú verziu s rezom 4,5 x 30 mm. Tieto materiály nikdy nevkladajte do podávača Autofeed.

Čo robiť, ak motor neštartuje?

Skontrolujte, či je zberná nádoba správne umiestnená a bezpečnostné zariadenie je sklopené. Ak bliká kontrolka 'plná nádoba' alebo 'otvorené bezpečnostné zariadenie', odstráňte problém. Ak je motor preťažený, nechajte ho vychladnúť 15 až 20 minút.

Aká je záruka na zariadenie?

Záruka je 3 roky. Okrem toho HSM poskytuje doživotnú záruku (HSM Lifetime Warranty) na rezacie valce z ocele vyrobené z jedného kusu, s výnimkou bežného opotrebenia a nesprávneho používania.

NÁVOD NA OBSLUHU Securio AF 150 1.9 x 15mm HSM

Bezpečnostné a výstražné upozornenia označujú situácie, v ktorých môže dôjsť k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva.

Označenia nebezpečenstva so signálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred ťažkými a život ohrozujúcimi zraneniami.

POZOR

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a

odovzdajte ho budúcim používateľom.

Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prívodu papiera.

Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami

alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja.

Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.

Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku.

2 Správne použitie, zodpovednosť za nedostatky

Vyberte zásobník narezaného materiálu a pozrite sa na typový štítok na rezacej hlavici (pozri bod 4 Prehľad), na akú šírku rezu a sieťové napätie je dimenzované vaše skartovacie zariadenie. Rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určená na skartovanie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 4,5x30 1,9x15
Kreditné karty ●
CD ●

Neprivádzajte tento materiál cez automatickú podávaciu priehradku.

Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Iba pri použití automatického podávacieho zariadenia nesmie papier obsahovať žiadne spinky.

Záručná doba skartovacieho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Výnimkou sú skartovacie zariadenia so šírkou rezu 0,78x11 mm. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie prípadne zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky. Vťahovacie kladky zásobníka papiera sú opotrebovateľnými dielmi.

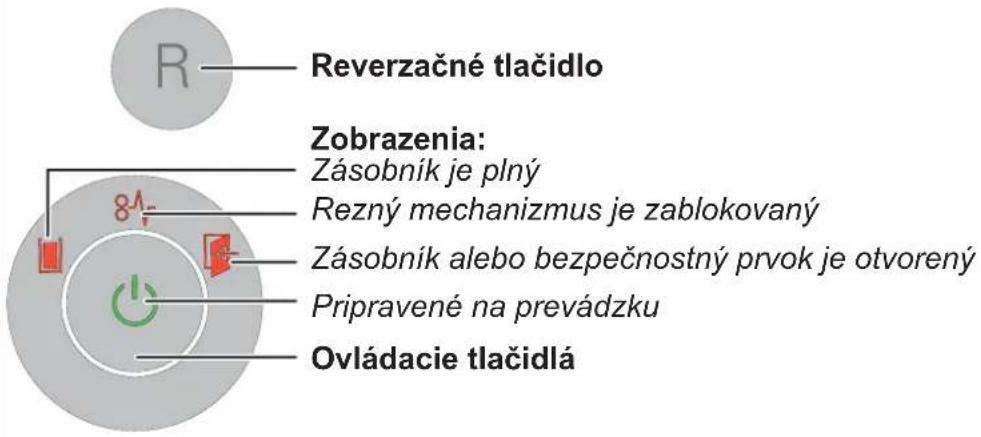

Riadiace a indikačné prvky

4 Uvedenie do prevádzky

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

• Prístroj používajte len v suchých miestnostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
• Prístroj, sieťovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm. Dbajte na to, aby bola sieťová zástrčka ľahko prístupná. Pred zastrčením zástrčky do sieťovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

Namontujte automatickú podávaciu priehradku:

Vložte priehradku do vedenia a zatláčajte ju nadol tak, aby sa zaistila.

Pripojte dodaný sieťový kábel k zadnej strane skartovacieho zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky.

5 Obsluha

Zapnutie skartátora

• Sieťový spínač na zadnej strane skartovačky nastavte na „I“. Stlačte ovládacie tlačidlo. Svieti zobrazenie „Pripravené na prevádzku“.

Skartovanie papiera

Papier môžete skartovať tak, že ho dáte priamo do podávacieho otvoru alebo použijete automatické vtiahnutie. Počas spracovania stohu Autofeed je možné manuálne vložiť do zariadenia papier alebo CD disky.

1. Vloženie papiera priamo do podávacieho otvoru

vypne a uvedie sa do stavu prevádzkovej pohotovosti.

2. Automatické podávanie papiera cez automatickú podávaciu priehradku

Skartovacie zariadenie je vybavené automatickým podávacím zariadením (automatický podávač), ktoré môže obsiahnuť až 150 listov papiera. Po spustení rezacieho mechanizmu zapnutím permanentného režimu alebo vložením jednotlivého listu do podávacej štrbiny sa začnú vtiahnuť jednotlivé listy z automatickej podávacej priehradky. Po ukončení skartovania sa skartovacie zariadenie opäť uvedie do stavu pohotovosti.

VÝSTRAHA Nebezpečenstvo úrazu!

Vtiahnuté kladky zásobníka papiera sú počas skartovania v pohybe aj vtedy, keď je kryt otvorený. Nevkladajte dlhé vlasy, voľné oblečenie, kravaty, šály, náhrdelníky a náramky atď. do oblasti valčekov.

Položte stoh papiera (max. 150 listov, 80 g/m²) do automatickej podávacej priehradky.

POZOR: Papier nesmie obsahovať žiadne kramličky alebo kancelárske spony.

- Spustite skartovanie. Na to máte 2 možnosti:

a) Stlačte obslužné tlačidlo a držte ho stlačené 4 sekundy.

Spustí sa rezací mechanizmus a pohon automatického podávača. Papier sa privedie k rezaciemu mechanizmu. Po 2 minútach po skartovaní všetkých listov z automatickej podávacej priehradky sa pohon vypne a skartovacie zariadenie sa uvedie do stavu pohotovosti. Predčasné prerušenie: stlačte obslužné tlačidlo.

b) Vložte list papiera priamo do podávacej štrbiny.

Spustí sa rezací mechanizmus a pohon automatického podávača. Papier sa privedie k rezaciemu mechanizmu. Po 2 sekundách po skartovaní všetkých listov z automatickej podávacej priehradky sa pohon vypne a skartovacie zariadenie sa uvedie do stavu pohotovosti.

Rozdrvenie CD diskov a kreditných kariet

CD iba s rozmerom 4,5 x 30 mm, kreditné karty iba s rozmermi 4,5 x 30 mm a 1,9 x 15 mm

VÝSTRAHA Nebezpečenstvo zranenia úlomkami!

V závislosti od druhu materiálu môže pri drvení CD diskov dochádzať k tvorbe črepín.

- Preto noste ochranné okuliare.

- Do stredu podávacieho otvoru vložte vždy iba jedno CD/DVD alebo kartu. Neprivádzajte tieto materiály cez automatickú podávaciu priehradku.

Pre druhovo čisté oddelenie skartovaného materiálu môžete v prípade strojov s rozmerom rezaného materiálu 4,5 x 30 mm vložiť dodané vrecko na CD.

Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo. ▶ Rozsvieti sa „Pripravené na prevádzku“. - Nastavte sieťový spínač na zadnej strane skartovačky na „0“.

Ďalšie režimy funkcie

- Permanentný režim

Použitie: Ničenie väčších množstiev papiera. Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

Pri privedení papiera sa skartovačka samočinne spustí.

6 Odstraňovanie porúch

Zobra-zenie	Porucha Odstránenie poruchy
-Motor beží nepretržite bez toho, aby vyt'ahoval papier zo zásobníka.		Nahromadenie papiera v zásobníku AutofeedPríčinou sú väčšinou listové alebo papierové spony v stohu papiera.Odstráňte spony z papiera a stoh vložte znova.
Trvalé svetlo	Nahromade-nie papiera	Priviedli ste príliš veľa papiera naraz.Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posunie papier von.Prip. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.Zredukujte veľkost’ stohu papiera.Vkladajte papier postupne jeden za druhým.
	Motor nebeží.	Nahromadenie papiera v zásobníku Autofeed trvá dlhšie ako 2 minúty. Odstraňovanie chýb, pozri vyššie.Ak motor nepretržite beží, napr. je svetelná závora v prívodnej štrbine permanentne prerušená kusom papiera alebo prachom, po 60 minútach sa vypne.
	Preťaženie	Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladit'.
Blikajúce svetlo	Všeob.indikácie poruchy	Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
(DCWIS)	Zásobník narezaného materialu je plný	Vyprázdnite zásobník narezaného materiálu.PoznámkaAk pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mechanizmu a nespadne do vnútorného priestoru skartovacieho zariadenia.
(EZWIC)	Zásobník alebo bez-pečnostný prvok je otvorený	Zásobník narezaného materiálu správne uložte do spodnej skrinky.Sklopte bezpečnostný prvok dozadu.

7 Čistenie a údržba

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiahnite sieťovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávať len zákaznícky servis HSM a servisní technici. Adresy zákazníckeho servisu pozri na strane 204.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknúť žiadna voda.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu nao-

lejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky. ▶ Papierový prach a častice sa uvol'nia.

Ak sa už papier neprivádza z automatickej podávacej priehradky k rezaciemu mechanizmu bezpečne, vťahovacie kladky sú opotrebované a musia sa vymenit'. Na tento účel vám ponúkame náhradnú sadu. Prosím, skontaktujte sa s našou zákazníckou službou.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronických prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre činnosť a bezpečnosť týchto zariadení.

V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Obsah dodávky

• Skartovačka pripravená na pripojenie, balená v kartóne • Siet'ové pripojovacie vedenie
• 5 odpadových vreciek
• 1 vrecko na CD pre stroje so šírkou rezaného materiálu 4,5 x 30 mm
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) • Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.661.995.150 - Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 204.

10 Technické údaje

Typ rezu Rez na častice
Dížka rezu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Stupeň utajenia DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Výkon rezu* (listov) DIN A4 70 g/m 2 80 2	10 - 128 - 10	8 - 96m7	65
Hmotnost'	19,6 kg 19,4 kg
Rezacia rýchlost'	65 mm/s
Pracovná šírka	240 mm
Napájanie	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Výkon max	500 W
Spotreba energie v pohotovostnom režime	< 2 Wh
Druh prevádzky	Trvalá prevádzka
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	395 x 381 x 740
Objem odpadovej nádoby	34 l

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viesť k nižšiemu výkonu a zvýšenej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napätí 2006/95/ES
• Smernica o elektromagnetickej kompatibilite 2004/108/ES • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
