Securio AF 150 1.9 x 15mm - Distrugător de documente HSM - Manual de utilizare gratuit

Tip produs	Distrugător de documente
Tip de tăiere	Tăiere în particule (cross-cut)
Lățime de tăiere	1,9 x 15 mm
Nivel de securitate (DIN 66399)	P-5 / T-5 / E-4 / F-2
Capacitate de tăiere (80 g/m²)	8 până la 9 foi într-o singură trecere
Capacitate de alimentare automată (80 g/m²)	Până la 150 de foi
Volumul colectorului	34 de litri
Lățimea de introducere	240 mm
Dimensiuni (L x A x Î)	395 x 381 x 740 mm
Greutate	19,4 kg
Alimentare electrică	230 V, 50 Hz
Putere consumată	500 W
Viteză de tăiere	65 mm/s
Mod de funcționare	Funcționare permanentă (2 min înainte de standby)
Distrugerea cardurilor de credit	Da (câte unul)
Distrugerea CD/DVD	Nu (doar pentru lățime 4,5 x 30 mm)
Anti-blocare	Funcție inversă automată în caz de blocare
Siguranță	Dispozitiv de siguranță care împiedică deschiderea în timpul funcționării
Întreținere	Ungere regulată a cilindrilor cu ulei special HSM
Garanție	3 ani, cu garanție pe viață HSM la cilindrii de tăiere
Accesorii incluse	Ulei special 50 ml, 5 saci pentru deșeuri, cablu de alimentare, manual

Întrebări frecvente - Securio AF 150 1.9 x 15mm HSM

Cum se utilizează încărcătorul automat (Autofeed) ?

Plasați până la 150 de foi (fără capse și agrafe) în suportul Autofeed. Apăsați butonul de comandă timp de 4 secunde pentru a activa modul permanent, sau introduceți o foaie în fanta de introducere pentru a porni automat. Foile sunt alimentate una câte una.

Ce să faceți în caz de blocare a hârtiei ?

Distrugătorul inversează automat direcția de tăiere câteva secunde. Dacă blocarea persistă, apăsați butonul de retur 'R' pentru a expulza hârtia. Scoateți teancul, îndepărtați jumătate din foi, apoi reintroduceți documentele unul câte unul.

Cum se unge blocul de tăiere ?

Utilizați numai uleiul special HSM. Pulverizați uleiul pe toată lățimea cilindrilor prin fanta de alimentare, apoi rulați distrugătorul în mod permanent fără hârtie timp de aproximativ 10 secunde. Ungeți la fiecare golire a colectorului sau în caz de zgomot.

Pot distruge agrafe și capse ?

Da, mecanismul robust de tăiere rezistă la capse și agrafe atunci când introduceți hârtia direct în fantă. Atenție: scoateți obligatoriu capsele dacă utilizați încărcătorul Autofeed.

Ce înseamnă indicatorul 'colector plin' ?

Indicatorul arată că colectorul este plin. Goliți-l scoțând containerul. Înainte de a-l scoate, puteți apăsa scurt butonul de retur pentru a face să urce puțin material tăiat în blocul de tăiere și a evita căderea în interiorul aparatului.

Care sunt dimensiunile și greutatea aparatului ?

Dimensiuni: 395 x 381 x 740 mm (L x A x Î). Greutate: 19,4 kg. Volum colector: 34 de litri.

Care este nivelul de securitate al acestui distrugător ?

Nivelul de securitate conform DIN 66399 este P-5 / T-5 / E-4 / F-2. Aceasta corespunde unei tăieri în particule de 1,9 x 15 mm, potrivită pentru documente confidențiale.

Pot distruge CD-uri sau carduri de credit ?

Cardurile de credit pot fi distruse (câte unul, la mijlocul fantei). CD/DVD-urile nu pot fi distruse cu acest model (lățime de tăiere 1,9 x 15 mm); necesită versiunea cu tăiere 4,5 x 30 mm. Nu introduceți niciodată aceste materiale prin încărcătorul Autofeed.

Ce să faceți dacă motorul nu pornește ?

Verificați că colectorul este poziționat corect și că dispozitivul de siguranță este închis. Dacă indicatorul 'colector plin' sau 'dispozitiv de siguranță deschis' clipește, corectați problema. Dacă motorul este supraîncărcat, lăsați-l să se răcească 15-20 de minute.

Care este garanția aparatului ?

Garanția este de 3 ani. În plus, HSM oferă o garanție pe viață (HSM Lifetime Warranty) pentru cilindrii de tăiere din oțel fabricați dintr-o singură bucată, excluzând uzura normală și utilizarea necorespunzătoare.

MANUAL DE UTILIZARE Securio AF 150 1.9 x 15mm HSM

Distrugător de documente SECURIO AF150 165

1 Explicitarea simbolurilor și indicațiilor de securitate

Indicațiile de securitate și de avertizare indică situațiile în care sunt posibile vătămări de persoane sau prejudicii materiale și desemnează măsuri pentru evitarea pericolelor.

Semnul de pericol cu cuvântul de semnalizare AVERTIZARE și textul pe fond gri aflat în spate vă avertizează împotriva leziunilor grave până la pericol de moarte.

ATENȚIE

vă indică posibile pagube materiale.

Indicație

indică informații pentru o funcționare eficientă a mașinii fără risc de pericol.

Indicații de securitate

Înainte de punerea în funcțiune a mașinii, citiți manualul de exploatare, păstrați-l pentru utilizare ulterioară și predați-l noilor utilizatori atunci când înstrăinați mașina.

Acordați atenție tuturor indicațiilor de securitate amplasate pe distrugătorul de documente.

Acordați atenție tuturor indicațiilor de securitate amplasate pe distrugătorul de documente.

Pericol de vătămare datorită cuțitelor ascuțite!

Nu introduceți mâna niciodată în fanta de alimentare cu hârtie.

Pericol de accidentare prin atragere în interior!

Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mână etc. în zona deschiderii pentru intrarea hârtiei. Nu distrugeți material care tinde să formeze ochiuri, de ex. benzi, șnururi, folie de plastic.

Pericole pentru copii și alte persoane!

Mașina nu are voie să fie utilizată de persoane (inclusiv copii sub 14 ani) cu aptitudini fizice, senzoriale sau intelectuale limitate sau cu experiență scăzută și/sau

cunoștințe deficitare, exceptând cazul în care ele sunt supravegheate de o persoană competentă pentru siguranța lor sau au primit de la aceasta dispoziții privind folosirea aparatului. Copiii trebuie supravegheați, pentru a vă asigura că nu se joacă cu aparatul.

Nu lăsați distrugătorul de documente să pornească nesupravegheat.

Pericol provocat de curentul electric

Tensiune de rețea periculoasă!

Lucrul greșit cu mașina poate duce la electrocutare.

- Verificați regulat dacă aparatul și cablul au deteriorări.

În cazul deteriorării sau al unei funcționări incorecte, precum și înainte de schimbarea locului sau la curățare, deconectați distrugătorul de documente și scoateți fișa de rețea.

• Evitați ca apa să ajungă în distrugătorul de documente. Nu scufundați nici cablul de rețea, nici fișa de rețea în apă. Nu apucați niciodată fișa de rețea cu mâini umede.
• Nu trageți niciodată fișa de rețea din priză de cablul de alimentare, ci apucați întotdeauna de fișa de rețea.

2 Utilizarea conform destinației, garanția producătorului

Îndepărtați recipientul pentru material tăiat și controlați pe plăcuța de fabricație de pe capul de tăiere (vezi punctul 4 Vedere generală) pentru care lățime de tăiere și tensiune de rețea este conceput distrugătorul dumneavoastră de documente. Respectați punctele aplicabile din manualul de utilizare.

Distrugătorul de documente este destinat exclusiv distrugerii hârtiei. În funcție de tipul de tăiere, se pot distruge în afară de acestea cantități mici din următoarele materiale:

Lățimea de tăiere (mm) 4,5x30	1,9x15
Cărți de credit ●	●
CD-uri ●

Nu alimentați acest material prin polița de autofeed.

Aparatul solid de tăiat nu este sensibil la agrafele de caiet sau de birou. Exclusiv la utilizarea dispozitivului de alimentare automat este interzis ca hârtia să conțină agrafe.

Perioada de garanție acordată de producător pentru distrugătorul de documente este de 3 ani. Pe toată durata de serviciu a aparatului este valabilă o garanție pentru produs independentă de garanția legală pentru axele de tăiere din oțel masiv ale distrugătoarelor de documente HSM (HSM Lifetime Warranty). Excepție fac distrugătoarele de documente cu lățimea de tăiere 0,78x11 mm. Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinația, ca și intervențiile unei terțe părți, nu fac obiectul garanției producătorului sau vânzătorului. Rolele de atragere în mașină a casetei pentru hârtie sunt piese de uzură.

HSM asigură livrarea pieselor de schimb până la 10 ani după încetarea producției acestui model.

3 Vedere generală

1 Indicații de securitate 2 Polita de autofeed 3 Unitatea de operare și de afișare 4 Plăcuța de fabricație 5 Recipient pentru material tăiat 6 Deschiderea de introducere 7 Bariera fotoelectrică 8 Elementul de siguranță

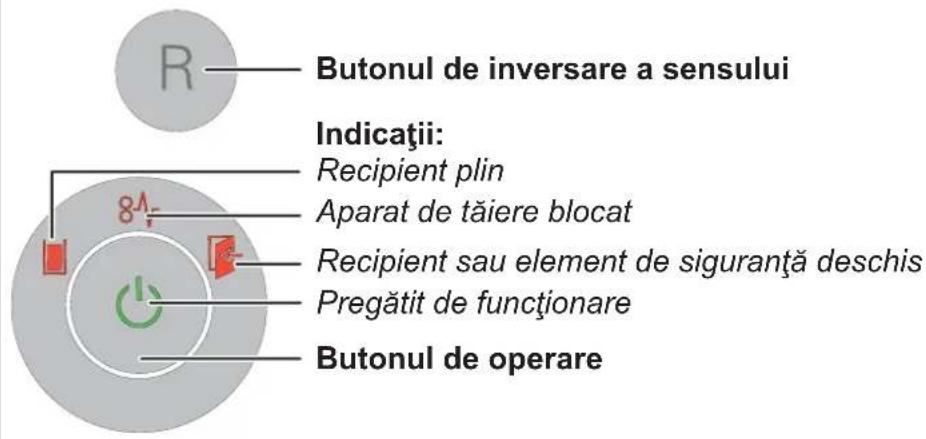

Elementele de operare și de afișare

4 Punere în funcțiune

AVERTIZARE

Tensiune de rețea periculoasă!

Lucrul greșit cu mașina poate duce la electrocutare.

• Folosiți aparatul numai în încăperi uscate. Nu îl utilizați niciodată în spații umede sau în ploaie.
• Țineți aparatul, fișa de rețea și cablul de rețea departe de surse deschise de foc și de suprafețe fierbinți. Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.
• Aveți în vedere ca fișa de rețea să fie ușor accesibilă.
• Înainte de introducerea fișei, verificați dacă tensiunea și frecvența rețelei dumneavoastră coincid cu datele de pe plăcuța de fabricație.

Montați polița de autofeed:

• Rabatați spre înainte elementul de siguranță.
• Polița este ambalată într-un carton separat.

Așezați polița în ghidaj și apăsați în jos până la înclichetare.

Pentru fixarea poliței, apăsați ciocurile de fixare ale poliței stânga și dreapta înspre exterior.

- Rabatați elementul de siguranță din nou spre înapoi.

- Racordați cablul de rețea livrat la partea posterioară a distrugătorului de documente și introduceți fișa de rețea într-o priză instalată în conformitate cu prescripțiile.

5 Utilizarea

Pornirea distrugătorului de documente

• Fixați întrerupătorul de rețea de pe partea posterioară a distrugătorului de documente în poziția „I”.
• Apăsați butonul de operare. Indicatorul „Pregătit de funcționare” se aprinde.

Distrugerea hârtiei

Puteți distruge hârtia introducând-o direct în deschiderea de introducere sau folosind tragerea automată în mașină. În timpul prelucrării topului în Autofeed este posibil să alimentați hârtia sau CD-urile manual.

1. Introducerea hârtiei direct în deschiderea de introducere

La alimentarea cu hârtie, bariera fotoelectrică pornește automat aparatul de tăiere.

La aproximativ 2 secunde după ce deschiderea de intrare a hârtiei este din nou liberă, distrugătorul

de documente se deconectează automat și trece în starea pregătită de funcționare.

2. Alimentarea automată cu hârtie prin polița autofeed

Distrugătorul de documente este echipat cu un dispozitiv de alimentare automat (auto-feed) care poate prelua până la 150 de folii de hârtie. După pornirea aparatului de tăiat prin conectarea modului permanent sau introducerea unei singure folii în fanta de alimentare, foliile din polița de autofeed sunt trase în interior pe rând. După încheierea distrugerii, distrugătorul de documente intră din nou în disponibilitate.

Rolele de atragere în mașină din caseta pentru hârtie funcționează pe parcursul procesului de distrugere și dacă capacul este deschis. Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mâinile etc. în zona rolelor.

Așezați stiva de hârtie (max. 150 folii, 80 g/m²) în polița autofeed.

ATENȚIE: Hârtia nu are voie să conțină capse sau agrafe de birou.

- Porniți procesul de distrugere. În acest sens, aveți două posibilități:

a) Apăsați tasta de operare timp de 4 secunde.

Astfel selectați modul permanent.

▶ Porniți aparatul de tăiat și sistemul de acționare autofeed. Hârtia este transportată către aparatul de tăiat. La două minute după distrugerea tuturor foliilor din polița de autofeed, sistemul de acționare se deconectează și distrugătorul de documente intră în starea operațională. Întrerupere prematură: Apăsați tasta de operare.

b) Introduceți o folie de hârtie direct în fanta de alimentare.

▶ Porniți aparatul de tăiat și sistemul de acționare autofeed. Hârtia este transportată către aparatul de tăiat. La două secunde după distrugerea tuturor foliilor din polița de autofeed, sistemul de acționare se deconectează și distrugătorul de documente intră în starea operațională.

Mărunțirea CD-urilor și cărților de credit

CD-uri numai în dimensiunea de tăiere 4,5x30 mm, cărți de credit numai în dimensiunile de tăiere 4,5x30 mm și 1,9x15 mm

AVERTIZARE

Pericol de accidentare prin apariția de așchii!

În funcție de tipul de material, la distrugerea CD-urilor se pot forma așchii.

- Introduceți numai câte un CD/DVD sau card în centrul deschiderii de introducere. Nu alimentați aceste materiale prin polița de autofeed.

Pentru o bună separare pe sortimente a materialului tocat, la mașinile cu dimensiune de tăiere 4,5x30 mm puteți utiliza sacul pentru CD-uri din pachetul de livrare.

Vă rugăm să acordați atenție protecției mediului și să eliminați ca deșeuri separate diferitele materiale.

Oprirea distrugătorului de documente

• Apăsați butonul de operare. Indicatorul „Pregătit de funcționare” se stinge.
• Fixați întrerupătorul de rețea de pe partea posterioară a distrugătorului de documente în poziția „0”.

Alte moduri funcționale

- Modul permanent

Aplicabilitate: distrugerea cantităților mai mari de hârtie

Funcționarea: aparatul de tăiere funcționează neîntrerupt.

Dacă timp de 2 minute nu se introduce material, aparatul de tăiere se deconectează și distrugătorul de documente trece în starea pregătită de funcționare.

Pornirea: apăsați butonul de operare timp de 4 secunde.

Întrerupere prematură: apăsați butonul de operare.

- Mod stand-by

Funcționarea: la 2 minute după ultima alimentare cu hârtie, toți consumatorii inutili sunt deconectați automat.

Indicatorul „Pregătit de funcționare” se aprinde intermitent la intervale regulate. La alimentarea cu hârtie, distrugătorul de documente pornește automat.

6 Remedierea avariilor

Indicator	Defecțiune	Remedierea defectiunii
- Motorul merge permanent fără să tragă hârtie din magazie.		Blocajul hârtiei în magazia AutofeedCauzele sunt de cele mai multe ori agrafe sau cleme în topul de hârtie.Îndepăratați clemele din hârtie și introduceți din nou topul.
Lumina permanentă	Blocaj de hârtie	Ați introdus prea multă hârtie dintr-odată.➢ Aparatul de tăiere rulează câteva secunde spre înapoi și împinge hârtia în afară.· Dacă este cazul, apăsați și butonul de inversare a sensului „R”, pentru a extrage stiva de hârtie.Împărțiți în două stiva de hârtie.Introduceți hârtia succesiv.
	Motorul nu merge.	➢ Blocajul hârtiei în magazia Autofeed persistă mai mult de 2 minute. A se vedea mai sus înlăturare avari.➢ În caz că motorul merge continuu, dacă de exemplu bariera fotoelectrică din fanta de alimentare a fost permanent întreruptă de articole din hârtie sau praf, el se deconectează după 60 de minute.
	Suprasolicitare	Motorul a fost suprasolicitat. Înainte de repornire, lăsați distrugătorul de documente să se răcească aprox. 15 - 20 min.
Lumina intermitentă	Afi șajul general al defectiunilor	În timpul distrugerii de hârtie a apărut o eroare.Scoateți hârtia din fanta de introducere, astfel încât bariera fotoelectrică să fie liberă.
	Recipientul pentru material tăiat este plin	Goliți recipientul pentru material tăiat.IndicațieDacă acționați un timp scurt butonul de inversare a sensului înainte de extragerea recipientului, o parte din materialul tăiat va fi tras înapoi în aparatul de tăiere și nu cade în compartimentul interior al distrugătorului de documente.
	Recipient sau element de siguranță deschis	Introduceți corect recipientul pentru material tăiat în raftul de jos.Rabatați elementul de siguranță din nou spre înapoi.

7 Curățarea și întreținerea curentă

AVERTIZARE Tensiune de rețea periculoasă!

Lucrul greșit cu mașina poate duce la electrocutare.

Înainte de schimbarea locului sau la curățare, opriți distrugătorul de documente și scoateți fișa de rețea.

Lucrările de servisare corelate cu înlăturarea capacelor carcasei sunt permise numai serviciului pentru clienți HSM și tehnicienilor de service ai partenerilor noștri

contractuali. Pentru adresele serviciului de asistență tehnică, a se vedea pagina 204.

Curățați distrugătorul de documente numai cu o cârpă moale și cu o soluție neagresivă, de săpun. Pătrunderea apei în aparat este interzisă.

Lubrifiați cu ulei aparatul de tăiat în cazul în care randamentul de tăiere scade, dacă apar zgomote sau după fiecare

golire a recipientului pentru material tăiat. În acest scop, utilizați numai ulei special pentru blocul de tăiere HSM:

• Pulverizați ulei special pentru blocul de tăiere prin deschiderea de intrare a hârtiei pe întreaga lățime, pe axele de tăiere.
• Lăsați aparatul de tăiere să funcționeze aprox. 10 s pe mod permanent fără alimentare cu hârtie. Se desprind praf de hârtie și particule.

Dacă hârtia din polița de autofeed nu mai este transportată în siguranță către aparatul de tăiat, rolele de atragere în mașină sunt uzate și trebuie înlocuite. În acest sens, vă oferim un kit de schimbare.

Vă rugăm să intrați în legătură cu serviciul nostru pentru clienți.

8 Eliminarea ca deșeu / reciclarea

Aparatele electrice și electronice vechi conțin încă multe materiale valoroase, parțial însă și substanțe nocive care au fost necesare pentru funcționare și securitate. În caz de eliminare ca deșeu sau manipulare greșite, acestea pot deveni periculoase pentru sănătatea omului și pentru mediu. Nu depuneți niciodată aparatele vechi la gunoiul menajer. Respectați prescripțiile actuale în vigoare și folosiți centrele de colectare pentru returnarea și valorificarea aparatelor electrice și electronice vechi. Depuneți și toate materialele ambalajului la un centru de preluare care respectă prescripțiile de mediu.

• Distrugător de documente pregătit de racordare, ambalat în cutie de carton
• Conductor de legătură la rețea • 5 saci pentru material tăiat
• 1 sac pentru CD-uri pentru mașinile cu lățimea de tăiere 4,5x30 mm
• 1 flacon de ulei special pentru blocul de tăiere (50 ml)
• Manual de exploatare

Accesorii

• 10 saci pentru material tăiat nr. comandă 1.661.995.150
• Ulei special pentru blocul de tăiere (250 ml) nr. comandă 1.235.997.403

Pentru adresele serviciului de asistență tehnică, a se vedea pagina 204.

10 Date tehnice

Tip de tăiere Tăiere în particule
Dimensiunea de tăiere (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Treapta de siguranță DIN 66399 P-4 / O-3 / T-4 / E-3F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Capacitatea de tăiere* (foi) DIN A4 70 g/m 2 80 2	10 - 128 - 10	8 - 96m7	65
Masa	19,6 kg 19,4 kg
Viteza de tăiere	65 mm/s
Lățimea de lucru	240 mm
Racord	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Puterea la nr. max. de foi	500 W
Consumul de energie în modul stand-by	< 2 Wh
Regimul funcțional	Regim de funcționare permanentă
Condiții ambiante în funcțiune:TemperaturaUmiditatea relativă a aeruluiAltitudinea peste nivelul mării	-10°C până la +25°Cmax. 90%, fără formare de condensmax. 2.000 m
Dimensiuni L x l x H (mm)	395 x 381 x 740
Volumul recipientului de colectare	34 l

* Numărul maxim de foi (DIN A4, 70 g/m² sau 80 g/m²), alimentate longitudinal, care sunt mărunțite într-un singur proces de trecere. Determinarea datelor de randament indicate se realizează cu un aparat de tăiere nou și lubrifiat și cu motorul rece. O tensiune de rețea mai scăzută sau altă frecvență a rețelei decât cea indicată pot diminua capacitatea de tăiere și pot produce zgomote mari în funcționare. În funcție de structura și de proprietățile hârtiei și de tipul introducerii, capacitatea de tăiere poate să difere.

Distrugătorul de documente îndeplinește prescripțiile de armonizare aflate în vigoare ale Uniunii Europene:

- Directiva privind aparatele de joasă tensiune 2006/95/CE

- Directiva privind compatibilitatea electromagnetică 2004/108/CE

• Directiva RoHS 2011/65/UE

Declarația de conformitate UE poate fi solicitată la producător.
