Produkttyp	Dokumentförstörare
Skärtyp	Partikelskärning (cross-cut)
Skärbredd	1,9 x 15 mm
Säkerhetsnivå (DIN 66399)	P-5 / T-5 / E-4 / F-2
Skärkapacitet (80 g/m²)	8 till 9 ark i en omgång
Automatisk matningskapacitet (80 g/m²)	Upp till 150 ark
Behållarvolym	34 liter
Inmatningsbredd	240 mm
Mått (B x D x H)	395 x 381 x 740 mm
Vikt	19,4 kg
Elanslutning	230 V, 50 Hz
Effektförbrukning	500 W
Skärhastighet	65 mm/s
Driftläge	Kontinuerlig drift (2 min före viloläge)
Förstör kreditkort	Ja (1 åt gången)
Förstör CD/DVD	Nej (endast för bredd 4,5 x 30 mm)
Antistopp	Automatisk backfunktion vid papperstopp
Säkerhet	Säkerhetsanordning som förhindrar öppning under drift
Underhåll	Regelbunden oljning av skärcylindrar med HSM specialolja
Garanti	3 år, med HSM livstidsgaranti på skärcylindrar
Medföljande tillbehör	Specialolja 50 ml, 5 sopsäckar, nätsladd, bruksanvisning

Vanliga frågor - Securio AF 150 1.9 x 15mm HSM

Hur använder jag den automatiska mataren (Autofeed)?

Placera upp till 150 ark (utan häftklamrar eller gem) i Autofeed-stödet. Tryck på kontrollknappen i 4 sekunder för att aktivera kontinuerligt läge, eller sätt in ett ark i inmatningsspringan för automatisk start. Arken matas in ett i taget.

Vad gör jag vid papperstopp?

Förstöraren vänder automatiskt skärriktningen i några sekunder. Om stoppet kvarstår, tryck på bakåtknappen 'R' för att mata ut pappret. Ta bort bunten, ta bort hälften av arken, och mata sedan in dokumenten ett i taget.

Hur oljar jag skärenheten?

Använd endast HSM specialolja. Spraya oljan över hela cylindrarnas bredd genom inmatningsspringan, kör sedan förstöraren i kontinuerligt läge utan papper i cirka 10 sekunder. Olja vid varje tömning av behållaren eller vid buller.

Kan jag förstöra gem och häftklamrar?

Ja, den robusta skärmekanismen tål häftklamrar och gem när du matar in papper direkt i springan. Obs: ta bort häftklamrar om du använder Autofeed-mataren.

Vad betyder indikatorn 'behållare full'?

Indikatorn visar att behållaren är full. Töm den genom att ta bort behållaren. Innan du tar bort den kan du trycka kort på bakåtknappen för att få upp en del av det strimlade materialet i skärenheten så att det inte faller inuti apparaten.

Vilka är måtten och vikten på apparaten?

Mått: 395 x 381 x 740 mm (B x D x H). Vikt: 19,4 kg. Behållarvolym: 34 liter.

Vilken säkerhetsnivå har denna förstörare?

Säkerhetsnivån enligt DIN 66399 är P-5 / T-5 / E-4 / F-2. Det motsvarar en partikelskärning på 1,9 x 15 mm, lämplig för konfidentiella dokument.

Kan jag förstöra CD-skivor eller kreditkort?

Kreditkort kan förstöras (ett åt gången, mitt i springan). CD/DVD kan inte förstöras med denna modell (skärbredd 1,9 x 15 mm); de kräver versionen med skärning 4,5 x 30 mm. Mata aldrig dessa material genom Autofeed-mataren.

Vad gör jag om motorn inte startar?

Kontrollera att behållaren är korrekt placerad och att säkerhetsanordningen är stängd. Om indikatorn 'behållare full' eller 'säkerhetsanordning öppen' blinkar, åtgärda problemet. Om motorn är överbelastad, låt den svalna i 15-20 minuter.

Vilken garanti har apparaten?

Garantin är 3 år. Dessutom ger HSM en livstidsgaranti (HSM Lifetime Warranty) på skärcylindrar i stål tillverkade i ett stycke, exklusive normalt slitage och felaktig användning.

BRUKSANVISNING Securio AF 150 1.9 x 15mm HSM

Dokumentförstörare SECURIO AF150 75

Paperinsilppuri SECURIO AF150 84

Makuleringsmaskin SECURIO AF150 93

1 Symbolförklaring och säkerhetsanvisningar

Säkerhets- och varningsanvisningar uppmärksammar dig på situationer där risk för person- och sakskador föreligger och beskriver åtgärder för att förebygga risken.

Farosymbolen med signalordet WARNING och text mot grå bakgrund uppmärksammar dig på situationer där risk för svåra eller livshotande skador föreligger.

OBSERVERA

uppmärksammar dig på situationer där risk för materialskador föreligger.

Märk

Uppmärksammar dig på information om hur maskinen kan användas på ett effektivt och säkert sätt.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Stick aldrig in handen i pappersöppningen.

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktig med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av

oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk ström

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

- Kontrollera apparaten och kabeln regelbundet så att de inte är skadade.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska flyttas eller rengöras: stäng av den och dra ut nätkontakten.

• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

2 Ändamålsenlig användning, garanti

Ta bort behållaren och kontrollera på typskylten på skärhuvudet (se punkt 4 översikt) vilken skärbredd och nätspänning dokumentförstöraren är avsedd för. Observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 4,5x30 1,9x15
Kreditkort ●
CD-skivor ●

Mata inte in detta material via den automatiska inmatningen.

Det robusta skärverket skadas inte av häftklammer eller gem. Endast papper utan häftklammer får matas in via den automatiska inmatningen.

Dokumentförstöraren har 3 års garanti. Oberoende av garantin finns det en garanti för HSM dokumentförstörarens stålknivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp. Indragningsrullarna i papperskassetten är slitdelar.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

3 Översikt

1 Säkerhetsanvisningar 2 Automatisk inmatning 3 Manöver- och displayenhet 4 Typskylt 5 Behållare 6 Inmatningsöppning 7 Fotocell 8 Säkerhetsdel

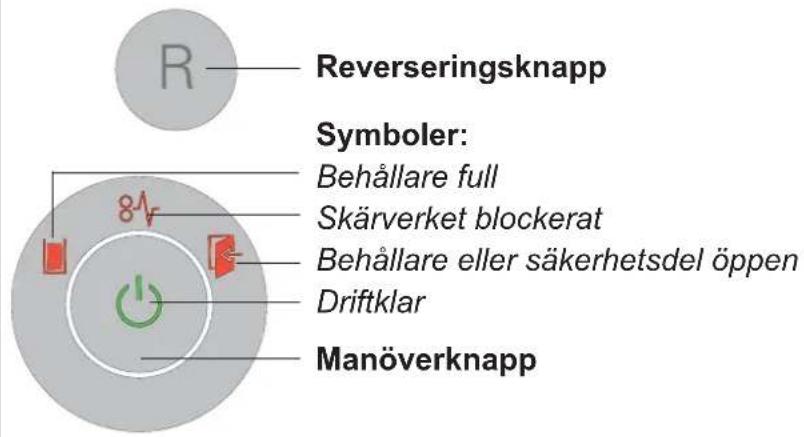

Manöver- och displayelement

4 Idrifttagande

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avstånd till väggen eller till möbler måste vara minst 5 cm. – Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

Montera den automatiska inmatningen:

• Fäll säkerhetsdelen framåt.
• Den automatiska inmatningen är förpackad i en separat kartong.

Sätt in den automatiska inmatningen i styrningen och tryck den nedåt tills den hakar fast.

Fixera den automatiska inmatningen genom att trycka låsanordningarna på vänster och höger sida utåt.

Fäll säkerhetsdelen bakåt.

Anslut den medföljande nätkabeln på dokumentförstörarens baksida och sätt in nätkontakten i ett korrekt installerat eluttag.

5 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget "I".
• Tryck på manöverknappen. ▶ Symbolen "driftklar" lyser.

Förstöra papper

Det går att förstöra papper genom att mata in det direkt i inmatningsöppningen eller använda den automatiska inmatningen. Medan Autofeed-funktionen hanterar papper i stapeln kan man även mata in andra papper eller CD-skivor manuellt.

1. Mata in papper direkt i inmatningsöppningen

När papperet matas in startar fotocellen skärverket automatiskt.

2 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av

automatiskt och dokumentförstöraren kopplar över till standby.

2. Mata in papper via den automatiska inmatningen

Dokumentförstöraren är utrustad med en automatisk inmatning (autofeed), som tar upp till 150 pappersark. Efter start av skärverket i permanent drift eller inmatning av ett ark i inmatningsöppningen dras arken in ett efter ett i den automatiska inmatningen. Efter avslutat arbete återgår dokumentförstöraren till standbyläge.

VARNING! Risk för skador!

Indragningsrullarna i papperskassetten roterar under skärningsförloppet, även när locket är öppet. Var försiktig med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. - risk för indragning av indragningsrullarna.

Lägg en pappersstapel (max. 150 ark, 80 g/m²) på den automatiska inmatningen.

OBSERVERA: Pappret får inte innehålla häftklamrar eller gem.

- Starta skärningsförloppet. Det finns 2 möjligheter att starta skärningsförloppet.

a) Tryck 4 sekunder på manöverknappen. Då aktiveras permanent drift.

Starta skärverket och den automatiska inmatningen. Pappret matas in i skärverket. 2 minuter efter förstörning av alla ark i den automatiska inmatningen stängs drivningen av och dokumentförstöraren återgår till standbyläge. Avbryta i förtid: Tryck på manöverknappen.

b) Mata in ett ark direkt i inmatningsöppningen.

Starta skärverket och den automatiska inmatningen. Pappret matas in i skärverket.

2 sekunder efter förstörning av alla ark i den automatiska inmatningen stängs drivningen av och dokumentförstöraren återgår till standbyläge.

Förstöring av CD-skivor och kreditkort

CD-skivor endast i skärstorlek 4,5x30 mm, kreditkort endast i skärstorlek 4,5x30 mm och 1,9x15 mm

VARNING

Risk för skador – splitter!

Beroende på material kan det bildas splitter när CD-skivor förstörs.

- Använd skyddsglasögon.

- Mata in max en CD/DVD-skiva eller ett kreditkort i mitten av inmatningsöppningen. Mata inte in dessa material via den automatiska inmatningen.

För sortering av det strimlade materialet kan den medföljande CD-säcken användas för maskiner med skärstorlek 4,5x30 mm.

Värna miljön och återvinn de olika materialen åtskilt.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen. ▶ Symbolen "driftklar" slocknar.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

Ytterligare funktionslägen

- Kontinuerlig körning

Användning: förstöring av stora mängder papper

Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby.

Start: tryck minst 4 sekunder på på/av-knappen.

Avbryta i förtid: tryck på på/av-knappen.

- Stand by-läge

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt.

Indikeringen "driftklar" slocknar regelbundet kortvarigt.

När papperet matas in startar dokumentförstöraren automatiskt.

6 Störningsåtgärd

Symbol Störning Åtgärd
- Motorn ärigång hela tiden utan attdra in papper från magasi-net.		Papperstrassel i magasinet för automatisk inmatning (Autofeed) Orsaken är vanligtvis häftklamrar eller gem i pappersstapeln.Avlägsna gemen från papperen och lägg i stapeln igen.
Lyser konstant	Pappersstopp	För mycket papper har matas in på en gång.➢ Skärverket går "baklänges" några sekunder och skjuter ut papperet.Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.Ta bort halva pappersstapeln.Mata in pappersarken efter varandra.
	Motor går inte.	➢ Papperstrassel i magasinet för automatisk inmatning (Autofeed) varar längre än 2 minuter. Se ovan för åtgärdande av fel.➢ Om motorn fortsätter att vara igång utan att stoppas, t.ex. om pappersartiklar eller damm ligger i vägen för fotocellen, stängs motorn av automatiskt efter 60 minuter.
	Över-belastning	• Motorn är överbelastad. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.
Blinkandeljus	Allmänt fel-meddelande	• Ett fel uppstod när papperet skulle förstöras.Dra ur papperet ur ingångsspåret så att fotocellen är fri.
	Behållaren full	• Töm behållaren.MärkOm reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen och ramlar inte ner i dokumentförstöraren.
	Behållare eller säkerhetsdel öppen	• Sätt in behållaren riktigt i underskåpet.Fäll säkerhetsdelen bakåt.

7 Rengöring och underhåll 8

VARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners. Kundtjänstadresser, se sidan 204.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren. Använd endast HSM

Specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.
• Kör skärverket i cirka 10 s. i kontinuerlig körning. ▶ Pappersdamm och partiklar lossnar.

Om pappret inte längre dras in i den automatiska inmatningen till skärverket är indragningsrullarna slitna och måste bytas ut. Vi kan leverera ett reservdelset. Kontakta vår kundtjänst.

Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Leveransomfång

• Dokumentförstörare förpackad i kartong
• Nätkabel • 5 st sidoveckade säckar • 1 CD-säck för maskiner med skärstorlek 4,5x30 mm
• En flaska specialolja för skärblocket l 50 ml
• Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.661.995.150 - Flaska specialolja för skärblocket l (250 ml) Beställnr. 1.235.997.403 Kundtjänstadresser se sidan 204.

10 Tekniska data

Fördelningssätt Partiklar
Skärstorlek (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Säkerhetsnivå DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Skärkapacitet* (ark), DIN A4 70 g/m 2 80 g/m 2	10 - 128 - 10	8 - 96 - 7	65
Vikt	19,6 kg	19,4 kg
Skärhastighet	65 mm/s
Inmatningsbredd	240 mm
Anslutning	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Effektbehov vid max. arkantal	500 W
Energiförbrukning i standby-läge	< 2 Wh
Driftsätt	Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått B x D x H (mm)	395 x 381 x 740
Behållarens volym	34 l

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätpänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektivet 2006/95/EG

• EMC-direktivet 2004/108/EG

• RoHS-direktivet 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.

Slå på makuleringsmaskinen

• Sätt nätbrytaren på baksidan av makuleringsmaskinen på "I".
• Tryck på betjäningsknappen. ▶ Indikeringen "Driftsklar" lyser.

Makulera papper

- Starta makuleringen. Du har 2 möjligheter:

a) Tryck på betjäningsknappen i 4 sekunder.

Då väljer du kontinuerligt läge.

Stäng av makuleringsmaskinen

• Tryck på betjäningsknappen. ▶ Indikeringen "Driftsklar" slocknar.
• Sätt nätbrytaren på baksidan av makuleringsmaskinen på "0".
