Securio AF 150 1.9 x 15mm - Vernietiger HSM - Gratis gebruiksaanwijzing en handleiding

Producttype	Documentvernietiger
Snijtype	Partikelsnede (cross-cut)
Snijbreedte	1,9 x 15 mm
Veiligheidsniveau (DIN 66399)	P-5 / T-5 / E-4 / F-2
Snijcapaciteit (80 g/m²)	8 tot 9 vellen in één keer
Capaciteit automatische invoer (80 g/m²)	Tot 150 vellen
Inhoud opvangbak	34 liter
Invoerbreedte	240 mm
Afmetingen (L x D x H)	395 x 381 x 740 mm
Gewicht	19,4 kg
Voeding	230 V, 50 Hz
Vermogen	500 W
Snijsnelheid	65 mm/s
Bedrijfsmodus	Continu bedrijf (2 minuten voor stand-by)
Vernietiging van creditcards	Ja (1 tegelijk)
Vernietiging van cd/dvd	Nee (alleen voor breedte 4,5 x 30 mm)
Anti-papierstoring	Automatische omkeerfunctie bij papierstoring
Veiligheid	Veiligheidsvoorziening voorkomt openen tijdens bedrijf
Onderhoud	Regelmatig oliën van de rollen met speciale HSM olie
Garantie	3 jaar, met HSM levenslange garantie op snijrollen
Inbegrepen accessoires	Speciale olie 50 ml, 5 scheurzakken, netsnoer, handleiding

Veelgestelde vragen - Securio AF 150 1.9 x 15mm HSM

Hoe gebruik ik de automatische invoer (Autofeed)?

Plaats maximaal 150 vellen (zonder nietjes of paperclips) in de Autofeed-lade. Houd de aan/uit-knop 4 seconden ingedrukt om de continue modus te activeren, of plaats een vel in de invoersleuf om automatisch te starten. De vellen worden één voor één ingevoerd.

Wat te doen bij papierstoring?

De shredder keert automatisch de snijrichting om gedurende enkele seconden. Als de storing aanhoudt, druk dan op de terugknop 'R' om het papier uit te werpen. Verwijder de stapel, haal de helft van de vellen eruit en voer de documenten één voor één opnieuw in.

Hoe olie ik het snijblok?

Gebruik alleen de speciale HSM olie. Spuit de olie over de volle breedte van de rollen via de invoersleuf en laat de shredder in continue modus zonder papier ongeveer 10 seconden draaien. Olie bij elke lediging van de opvangbak of bij geluid.

Kan ik paperclips en nietjes vernietigen?

Ja, het robuuste snijmechanisme weerstaat nietjes en paperclips wanneer het papier rechtstreeks in de sleuf wordt gevoerd. Let op: verwijder nietjes absoluut als u de Autofeed-lade gebruikt.

Wat betekent het lampje 'opvangbak vol'?

Het lampje geeft aan dat de opvangbak vol is. Leeg deze door de container te verwijderen. U kunt kort op de terugknop drukken om een beetje versnipperd materiaal in het snijblok omhoog te laten komen om te voorkomen dat het in het apparaat valt.

Wat zijn de afmetingen en het gewicht van het apparaat?

Afmetingen: 395 x 381 x 740 mm (L x D x H). Gewicht: 19,4 kg. Inhoud opvangbak: 34 liter.

Wat is het veiligheidsniveau van deze shredder?

Het veiligheidsniveau volgens DIN 66399 is P-5 / T-5 / E-4 / F-2. Dit komt overeen met een partikelsnede van 1,9 x 15 mm, geschikt voor vertrouwelijke documenten.

Kan ik cd's of creditcards vernietigen?

Creditcards kunnen worden vernietigd (één tegelijk, in het midden van de sleuf). Cd's/dvd's kunnen niet worden vernietigd met dit model (snijbreedte 1,9 x 15 mm); hiervoor is de versie met snede 4,5 x 30 mm nodig. Voer deze materialen nooit in via de Autofeed-lade.

Wat te doen als de motor niet start?

Controleer of de opvangbak correct is geplaatst en of de veiligheidsvoorziening is gesloten. Als het lampje 'opvangbak vol' of 'veiligheidsvoorziening open' knippert, verhelp dan het probleem. Bij overbelasting de motor 15-20 minuten laten afkoelen.

Wat is de garantie op het apparaat?

De garantie is 3 jaar. Daarnaast geeft HSM levenslange garantie (HSM Lifetime Warranty) op de uit één stuk gemaakte stalen snijrollen, met uitzondering van normale slijtage en verkeerd gebruik.

GEBRUIKSAANWIJZING Securio AF 150 1.9 x 15mm HSM

1 Symboolverklaring en veiligheidsaanwijzingen

Veiligheids- en waarschuwingsaanwijzingen kenmerken situaties, waarin persoonlijk letsel of materiële schade kan optreden en noemen maatregelen om het gevaar te voorkomen.

De gevarentekens met het signaalwoord WAARSCHUWING en grijze tekst waarschuwen voor ernstig tot levensgevaarlijk letsel.

LET OP

wijst op mogelijke materiële schade.

Aanwijzing

kenmerkt informatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding

aan latere gebruikers door.

Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snij-

systeem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan

ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.

Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar door elektrische stroom

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

- Controleer toestel en kabels regelmatig op schade.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.

2 Gebruik volgens de bestemming, garantie

Haal de snijgoedbak eruit en kijk op het typeplaatje aan de snijkop (zie punt 4 overzicht) voor welke snijbreedte en netspanning uw papiervernietiger bestemd is. Neem de van toepassing zijnde punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	4,5x30 1,9	x15
Kredietkaarten ●
Cd's ●

Voer dit materiaal niet toe via de autofeed-bak. Het robuuste station is ongevoelig voor nietjes en paperclips. Bij gebruik van de automatische toevoerinrichting mag het papier geen paperclips of nietjes bevatten.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty).

Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm.

Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie. De intrekrollen van de papiercassette zijn slijtageonderdelen.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

3 Overzicht

1 Veiligheidsadviezen 2 Autofeed-bak 3 Bedienings- en weergave-eenheid 4 Typeplaatje 5 Snijgoedbak 6 Toevoeropening 7 Fotocel 8 Veiligheidselement

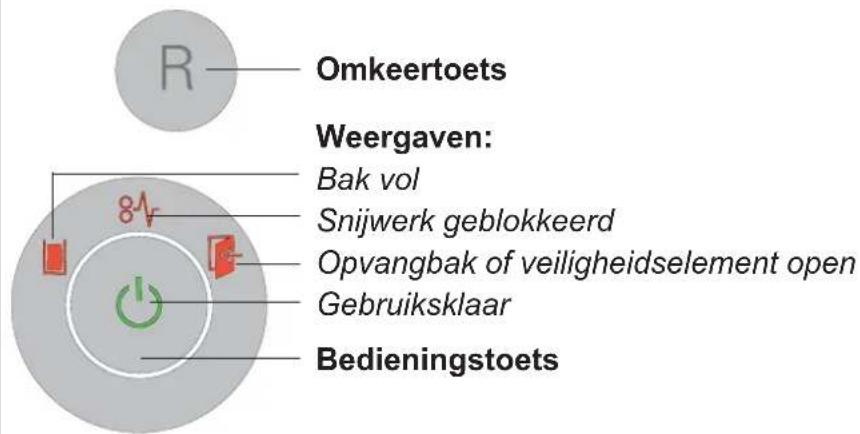

Bedienings- en weergave-elementen

4 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.
• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

Monteer de autofeed-bak:

• Klap het veiligheidselement naar voren.
• De bak is in een afzonderlijke doos verpakt.

Plaats de bak in de geleiding en druk deze naar onderen totdat deze vastklikt.

Druk de lippen voor de borging van de bak links en rechts naar buiten.

• Klap het veiligheidselement weer naar achteren.
• Sluit de geleverde netkabel aan op de achterkant van de papiervernietiger en steek de stekker in een correct gemonteerde contactdoos.

5 Bediening

Papiervernietiger inschakelen

• Netschakelaar aan de achterzijde van de papiervernietiger op „I” zetten.
• Druk op de bedieningstoets. ▶ Weergave „Gebruiksklaar” brandt.

Papier vernietigen

U kunt papier vernietigen, door het direct in de toevoeropening in te voeren of door de automatische intrek te gebruiken. Tijdens de autofeed-stapelverwerking kunnen papier of cd's handmatig worden toegevoerd.

1. Papier direct in de toevoeropening invoeren

Bij papiertoevoer start de fotocel het snijwerk automatisch.

2 s nadat de fotocel in de papiertoevoeropening weer vrij is, wordt het snijwerk automatisch

uitgeschakeld en gaat de papiervernietiger in stand-by.

2. Papier automatisch via de autofeed-bak toevoeren

De papiervernietiger is met een automatische toevoerinrichting (Autofeed) uitgerust, die tot 150 vellen papier kan opnemen. Na de start van het snijwerk door inschakelen van de permanente modus of invoer van een enkel vel papier in de toevoersleuf worden de vellen van de autofeed-bak één voor één ingetrokken. Als het vernietigen is voltooid gaat de papiervernietiger weer in stand-by.

WAARSCHUWING Gevaar voor verwondingen!

De intrek-assen in de papiercassette draaien tijdens het vernietigen ook als het deksel is geopend. Houd lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden etc. niet in de buurt van de assen.

LET OP: Het papier mag geen paperclips of nietjes bevatten.

- Start het vernietigen. Hiervoor heeft u 2 mogelijkheden:

a) Druk 4 seconden op de bedieningstoets.

Daardoor wordt de permanente modus geselecteerd.

Snijwerk en autofeed-aandrijving starten. Het papier wordt aan het snijwerk toegevoerd.

2 minuten na vernietiging van alle vellen uit de autofeed-bak wordt de aandrijving uitgeschakeld en de papiervernietiger gaat in stand-by.

Voortijdig afbreken: Druk op de bedieningstoets.

b) Voer een vel papier direct in de toevoersleuf.

Snijwerk en autofeed-aandrijving starten. Het papier wordt aan het snijwerk toegevoerd. 2 seconden na vernietiging van alle vellen uit de autofeed-bak wordt de aandrijving uitgeschakeld en de papiervernietiger gaat in stand-by.

Vernietigen van cd's en creditcards

CD's alleen in de snijgrootte 4,5x30 mm, creditcards alleen in de snijgrootten 4,5x30 mm en 1,9x15 mm

WAARSCHUWING

Gevaar voor verwondingen door splinters!

Afhankelijk van het soort materiaal kunnen bij het vernietigen van cd's splinters uit het snijwerk schieten en oogletsel tot gevolg hebben.

• Draag daarom een veiligheidsbril.
• Doe altijd slechts een cd/dvd of kaart tegelijk in het midden van de toevoeropening. Voer deze materialen niet toe via de autofeed-bak.

Om het geshredderde materiaal te scheiden naar soort, kunt u bij machines met snijgrootte 4,5x30 mm de meegeleverde cd-zak gebruiken.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets. ▶ Weergave „Gebruiksklaar“ gaat uit. - Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zetten.

Andere functiemodi

- Continumodus

Gebruik: vernietiging van grote hoeveelheden papier

Functie: snijwerk loopt ononderbroken.

Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en gaat de papiervernietiger in stand-by.

Start: Druk minimaal 4 seconden op de aan/uit-knop.

Voortijdig afbreken: Druk op de aan/uittoets.

- Stand-bymodus

Functie: 2 minuten na de laatste papier-toevoer worden alle onnodige verbruikers automatisch uitgeschakeld.

De weergave "Gebruiksklaar" gaat met regelmatige intervallen kort uit.

Bij papiertoevoer start de papiervernietiger automatisch op.

6 Verhelpen van storingen

Weergave	Storing Storing verhelpen
- Motor	looptvoortdurendzonder papieruit het magazijn naarbinnen tetrekken.	Papierophoping in het autofeed-magazijnOorzaak zijn meestal metalen delen in de papierstapel.Verwijder de metalen delen uit het papier en leg de stapel er op-nieuw in.
brandtcontinu	Vastgelopenpapier	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papiereruit.Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.
	Motor looptniet.	➢ De papierstapel in het autofeed-magazijn bestaat langer dan 2 minuten. Fouten verhelpen, zie boven.➢ Indien de motor voortdurend loopt, omdat bijvoorbeeld de fotocelin de toevoersleuf door papierdelen of permanent onderbroken is,wordt deze na 60 minuten uitgeschakeld.
	Overbelasting	De motor werd overbelast. Laat de papiervernietiger voor eennieuwe ingebruikname ca. 15 – 20 min. afkoelen.
Knipperlicht	Algemenestorings indicatie	Tijdens de papiervernietiging is een fout opgetreden.Trek het papier uit de invoergleuf, zodat de fotocel vrij is.
	Snijgoedbakvol	Leeg de snijgoedbak.AanwijzingAls u voor het verwijderen van de bak de omkeertoets kort indrukt,wordt een deel van het snijgoed in het snijwerk teruggetrokken envalt niet in de binnenkant van de papiervernietiger.
	Opvangbakof veiligheids-element open	Zet de snijgoedbak juist in de onderkast.Klap het veiligheidselement weer naar achteren.

7 Reiniging en onderhoud 8 Afvoer / recycling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervernietiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Servicewerkzaamheden, die met het verwijderen van behuizings-afdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici

van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 204.

De papiervernietiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij geen water in het toestel laten binnendringen.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met

olie. Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen. Papieropstopping en snippers worden verwijderd.

Als het papier uit de autofeed-bak van het snijwerk niet meer goed wordt toegevoerd, dan zijn de intrek-assen versleten en moeten worden vervangen. Hiervoor is een vervangingsset verkrijgbaar. Neem contact op met onze klantendienst.

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

9 Leveringsomvang

• Papiervernietiger in doos verpakt
• Netaansluitleiding • 5 opvangzakken
• 1 cd-zak voor machines met snijbreedte 4,5x30 mm • 1 fles snijblok speciaal olie (50 ml)
• Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.661.995.150 - Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403 Klantendienstadressen zie pagina 204.

10 Technische specificaties

Vernietigingswijze Snippers
Snijgrootte (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Veiligheidsniveau DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Snijcapaciteit* (vel), DIN A4 70 g/m 2 80 g/m 2	10 - 128 - 10	8 - 96 - 7	65
Gewicht	19,6 kg	19,4 kg
Doorloopsnelheid	65 mm/s
Invoerbreedte	240 mm
Aansluiting	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Opgenomen vermogen bij max. aantal vellen	500 W
Energieverbruik in gereedheidsmodus	< 2 Wh
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaarden tijdens het gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt	-10°C tot +25°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen B x D x H (mm)	395 x 381 x 740
Volume van de snijgoedbak	34 l

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG

• EMC-richtlijn 2004/108/EG

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
