Tuotetyyppi	Pahvipakkausten täytekone
Merkki	HSM
Malli	ProfiPack C400
Mitat (P x S x K)	610 x 395 x 375 mm
Paino	47 kg
Sähkönsyöttö	230 V / 50 Hz (versiot 100 V, 120 V, 220 V saatavilla)
Moottorin teho	800 W / 625 W / 855 W / 660 W jännitteestä riippuen
Työleveys	415 mm
Syöttökorkeus	10 mm
Leikkausteho	1 kerros
Erotusväli	6 x 60 mm
Käyttönopeus	8,0 m/min
Käyttötapa	Jatkuva käyttö
Melutaso (tyhjällä / kuormitettuna)	66-68 dB(A) / 68-70 dB(A)
Käyttölämpötila	-10 °C ... +25 °C
Suhteellinen kosteus max.	90 % tiivistymätön
Päätoiminnot	Suojaavien pakkaustyynyjen luonti, automaattinen liian leveiden pahvien leikkaus, eteen/taakse ajo, hätäpysäytys
Turvallisuus	Suoja tukoksia vastaan (peruutusnäppäin), pysäytys verkkokytkimellä, ylikuormitussuoja (jäähdytys tarpeen)
Huolto ja puhdistus	Puhdistus miedolla saippuavedellä ja pehmeällä liinalla; huolto vain HSM-huoltopalvelun toimesta
Korjattavuus	Korjaukset vain HSM-huoltopalvelun tai valtuutettujen teknikoiden toimesta
Takuu	2 vuotta (pois lukien kuluminen, väärä käyttö, kolmannen osapuolen toimet)
Toimituksen sisältö	Kone, virtajohto, käyttöohje
Standardit	EU-direktiivit: pienjännitedirektiivi 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU

Usein kysytyt kysymykset - ProfiPack C400 HSM

Kuinka käynnistän HSM ProfiPack C400 -laitteen?

Käännä oikeanpuoleinen verkkokytkin asentoon « I ». Merkkivalo « Käyttövalmis » syttyy. Paina sitten eteenpäin-painiketta käynnistääksesi leikkuuyksikön.

Millaista pahvia voidaan käyttää?

Laite hyväksyy enintään 415 mm leveitä pahveja. Leveämmät pahvit leikataan automaattisesti. On suositeltavaa syöttää vähintään 2–3 pahvia peräkkäin jatkuvan täytteen saamiseksi.

Mitä tehdä, jos pahvi jumittuu?

Käytä peruutusnäppäintä (taaksepäin). Leikkuuyksikkö peruuttaa noin 3 sekuntia vapauttaakseen pahvin. Jos pahvi on jo pitkällä, voit käyttää eteenpäin-painiketta sen tuhoamiseen.

Kuinka puhdistan laitteen?

Sammuta laite ja irrota pistoke pistorasiasta. Puhdista vain pehmeällä liinalla, joka on kostutettu miedolla saippuavedellä. Vältä nesteen pääsyä laitteen sisälle.

Mikä on vaadittu syöttöjännite?

Jännite riippuu mallista. Tarkista tyyppikilpi. Saatavilla olevat versiot: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz ja 230 V / 50 Hz.

Voiko laitetta käyttää jatkuvasti?

Kyllä, käyttötapa on jatkuva. Ylikuormituksen sattuessa anna koneen jäähtyä 15–20 minuuttia ennen uudelleen käynnistystä.

Mitkä ovat kokonaismitat?

Mitat: pituus 610 mm, syvyys 395 mm ja korkeus 375 mm. Paino on 47 kg.

Kuinka säädän rajoittimen?

Käytä vipua: ylä-asennossa siirrä, ala-asennossa kiinteä rajoitin. Kiristä siipimutterit käsin säätääksesi luukkua.

Sopiiko tämä laite lapsille?

Ei, laitetta ei saa käyttää lasten ulottuvilla olevissa paikoissa loukkaantumisvaaran vuoksi (kädet, hiukset, vaatteet). Tiukkoja turvallisuusohjeita on noudatettava.

Mistä löydän varaosat?

Varaosat ja korjaukset hoitaa yksinomaan HSM-huoltopalvelu tai sen valtuutetut kumppanit. Ota yhteyttä HSM-huoltoon kaikissa toimenpiteissä.

KÄYTTÖOHJE ProfiPack C400 HSM

suomi: Pakkauspehmusteiden valmistuslaite 48

1 Tarkoituksenmukainen käyttö, tuotevastuu

Profi Pack C400 on tarkoitettu yksinomaan pakkauspehmusteiden valmistamiseen kar-tongeista.

Koneen tuotevastuuaika on 2 vuotta. Takuu ei kata kulumia, epäasianmukaisesta käytöstä johtuvia vaurioita, käytön aiheuttamaa kulumista tai kolmannen osapuolen kajoamista laitteeseen.

2 Turvaohjeita

Lue käyttöohje ennen koneen käyttöönottoa ja säilytä se myöhempää käyttöä varten.

Noudata kaikkia Profi Pack-laittee-seen kiinnitettyjä turvaohjeita.

Loukkaantumisvaara!

Älä koskaan kosketa syöttöaukon rakoa.

Kiskoutumisesta johtuva loukkaantumisvaara!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lä- helle. Älä työstä mitään materiaa- lia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaaroja lapsille ja muille henkilöille!

Tätä laitteistoa ei voi käyttää pai- koissa, joissa on mahdollisesti lapsia.

Katkaise Profi Pack-laitteesta virta ja irrota verkkopistoke, jos lait- teessa on vaurioita tai jos se toimii epäasianmukaisesti sekä kun vaih- dat sen paikkaa tai puhdistat sitä.

Huoltotöitä saavat suorittaa ai- noastaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huolto- teknikot.

• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Vältä nesteiden joutumista Profi Pack-laitteeseen.
• Konetta ei saa asettaa lämmityspatterin tai minkäänlaisen lämmönlähteen lähelle.
• Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

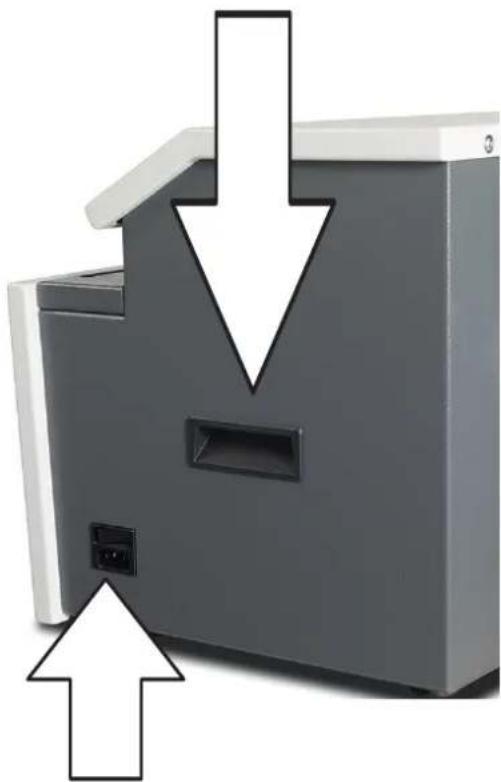

3 Kuljetus, sijoittaminen

Käytä kuljetukseen molemminpuolisia kahvasyvennyksiä.

Yhdistä liitäntäjohto koneeseen. Liitännän saa tehdä vain virtalähteeseen, joka vastaa tyyppikilven tietoja. Huolehdi siitä, että liitäntäjohto on vapaana ja että johdon päälle ei voi astua. Työnnä koneen liitäntäpistoke asianmukaisesti asennettuun pistorasiaan.

4 Yleiskuva

1 Syöttöaukko
2 Turvallisuusohje
3 Varoitustarra/tyyppikilpi
4 Käyttökenttä
5 Rajoitin
6 Luukku "pehmusteet"

5 Käyttö- ja näyttökenttä

1 Eteenpäinpainike
2 Pysäytyspainike
3 Peruutuspainike
4 Näyttö "käyttövalmis"
5 Näyttö "tukos"

6 Käyttö

Käynnistys

- Kytke verkkokytkin oikealla puolella asentoon "I".

- Näyttö "käyttövalmis" palaa.

Kone on käyttövalmis.

Paina eteenpäinpainiketta. Leikkauskoneisto käynnistyy.

Kartonkien syöttäminen

• Laite käsittelee jopa 415 mm:n levyisiä kartonkeja.
• Leveämpi kartonki leikataan automaattisesti.
• Leikkauskoneisto pysähtyy, kun painat pysäytyspainiketta.

Pois kytkeminen

- Kytke verkkopistoke oikealla puolella asentoon "0".

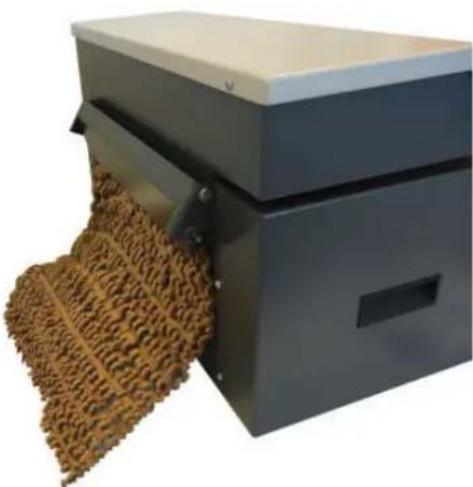

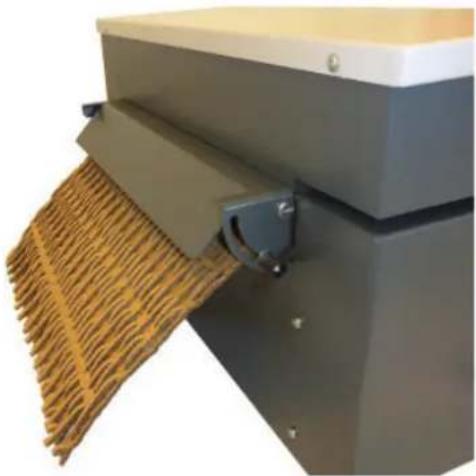

Luukku ylhäällä Säätö käsin Siipimutteri vasemmalla.

Luukku ala-asennossa Säätö käsin Siipimutteri vasemmalla.

- Syötä vähintään 2–3 kartonkia peräkkäin sisään, vasta sen jälkeen pehmustettu kartonki tulee pölypellin kohdalta ulos.

Materiaalijäänteiden poistaminen

Poista materiaalijäänteet, kun vaihdat "pehmustetusta kartongista" "kartongin rei'ittämiseen".

- Kytke kone pois päältä.

6 Käyttö

Vipu ylhäällä: siirtämiseen

Vipu alhaalla: kiinteä rajoitin

7 Häiriöiden poisto

Tukos

Tukoksen tullessa materiaalin saa pois "peruutuspainikkeella".

Leikkauskoneisto toimii noin 3 s taka perin ja työntää kartonkia takaisin.

Ohje

Jos kartonki on vedetty ennen tukkeutumista jo suureksi osaksi sisään, voit painaa myös eteenpäinpainiketta. Tällöin leikkauskoneisto käy jälleen eteenpäin ja silppuaa lopun pa- perin.

Tämän toiminnon aikana vilkkuu "käyttövalmis" ja "tukos" vuorotellen.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, ettei moottoria ylikuormitettu. Anna koneen jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen.

8 Puhdistus

Kytke kone pois päältä ja vedä verkkopistoke irti. Puhdistuksen saa suorittaa vain pehmeällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

9 Hävittäminen/kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan.

Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi.

Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

10 Tekniset tiedot

Rasterikoko 6 x 60 mm
Leikkausteho 1 kerros
Työstönopeus	8,0
Tehollinen leveys 415 mm
Syöttökorkeus 10 mm
Liitäntä	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Toimintatapa Jatkuva käyttö
Moottoriteho 800 W / 625 W / 855 W / 660 W
Ympäristöolot kuljetukseen,varastointiin ja käyttöön:LämpötilaSuhteellinen ilmankosteusMaantieteellinen korkeus(NN:n yläpuolella)	-10 °C ... +25 °Cmaks. 90 %, ei tiivistyvämaks. 2 000 m
Melupäästö(tyhjäkäynnillä/kuorman kanssa)	66 - 68 dB(A)68 - 70 dB(A)
Mitat L x S x K (mm) 610 x 395 x 375
Paino 47 kg

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2014/35/EU
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.
