ProfiPack C400 - καταστροφέας εγγράφων HSM - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μηχανή παραγωγής μαξιλαριών συσκευασίας από χαρτόνι
Μάρκα	HSM
Μοντέλο	ProfiPack C400
Διαστάσεις (Μ x Π x Υ)	610 x 395 x 375 mm
Βάρος	47 kg
Ηλεκτρική τροφοδοσία	230 V / 50 Hz (διαθέσιμες εκδόσεις 100 V, 120 V, 220 V)
Ισχύς κινητήρα	800 W / 625 W / 855 W / 660 W ανάλογα με την τάση
Πλάτος εργασίας	415 mm
Ύψος εισαγωγής	10 mm
Απόδοση κοπής	1 στρώση
Διάκενο απόστασης	6 x 60 mm
Ταχύτητα λειτουργίας	8,0 m/min
Τρόπος λειτουργίας	Συνεχής λειτουργία
Στάθμη θορύβου (κενό / υπό φορτίο)	66-68 dB(A) / 68-70 dB(A)
Θερμοκρασία λειτουργίας	-10 °C έως +25 °C
Μέγιστη σχετική υγρασία	90 % χωρίς συμπύκνωση
Κύριες λειτουργίες	Δημιουργία προστατευτικών μαξιλαριών συσκευασίας, αυτόματη κοπή υπερβολικά φαρδιών χαρτονιών, εμπρός/πίσω λειτουργία, διακοπή έκτακτης ανάγκης
Ασφάλεια	Προστασία από εμπλοκές (πλήκτρο αναστροφής), διακοπή μέσω διακόπτη δικτύου, προστασία υπερφόρτωσης (απαιτείται ψύξη)
Συντήρηση και καθαρισμός	Καθαρισμός με μη διαβρωτικό σαπουνόνερο και μαλακό πανί· συντήρηση μόνο από το τμήμα εξυπηρέτησης HSM
Δυνατότητα επισκευής	Επισκευές μόνο από το τμήμα εξυπηρέτησης HSM ή εξουσιοδοτημένους τεχνικούς
Εγγύηση	2 έτη (εκτός φθοράς, ακατάλληλης χρήσης, παρέμβασης τρίτων)
Περιεχόμενο παράδοσης	Μηχανή, καλώδιο τροφοδοσίας, οδηγίες
Πρότυπα	Οδηγίες ΕΕ: χαμηλή τάση 2014/35/ΕΕ, ΗΜΣ 2014/30/ΕΕ, RoHS 2011/65/ΕΕ

Συχνές ερωτήσεις - ProfiPack C400 HSM

Πώς θέτω σε λειτουργία το HSM ProfiPack C400;

Γυρίστε τον διακόπτη δικτύου στη δεξιά πλευρά στη θέση « I ». Η ενδεικτική λυχνία « Σε κατάσταση λειτουργίας » ανάβει. Στη συνέχεια, πατήστε το πλήκτρο εμπρός λειτουργίας για να εκκινήσετε το τμήμα κοπής.

Ποιος τύπος χαρτονιού μπορεί να χρησιμοποιηθεί;

Η συσκευή δέχεται χαρτόνια με μέγιστο πλάτος 415 mm. Τα ευρύτερα χαρτόνια κόβονται αυτόματα. Συνιστάται η εισαγωγή τουλάχιστον 2 έως 3 χαρτονιών στη σειρά για συνεχή επένδυση.

Τι κάνω σε περίπτωση εμπλοκής χαρτονιού;

Πατήστε το πλήκτρο αναστροφής (όπισθεν). Το τμήμα κοπής υποχωρεί για περίπου 3 δευτερόλεπτα για να ελευθερώσει το χαρτόνι. Εάν το χαρτόνι έχει ήδη προχωρήσει πολύ, μπορείτε να χρησιμοποιήσετε το πλήκτρο εμπρός λειτουργίας για να το καταστρέψετε.

Πώς καθαρίζω τη συσκευή;

Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις τροφοδοσίας. Καθαρίστε μόνο με ένα μαλακό πανί εμποτισμένο με μη διαβρωτικό σαπουνόνερο. Αποφύγετε τη διείσδυση υγρού στο εσωτερικό.

Ποια είναι η απαιτούμενη τάση τροφοδοσίας;

Η τάση εξαρτάται από το μοντέλο. Ελέγξτε την πινακίδα. Οι διαθέσιμες εκδόσεις είναι: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz και 230 V / 50 Hz.

Μπορεί η συσκευή να λειτουργεί συνεχώς;

Ναι, ο τρόπος λειτουργίας είναι συνεχής. Ωστόσο, σε περίπτωση υπερφόρτωσης, αφήστε το μηχάνημα να κρυώσει για 15 έως 20 λεπτά πριν το θέσετε ξανά σε λειτουργία.

Ποιες είναι οι συνολικές διαστάσεις;

Οι διαστάσεις είναι 610 mm μήκος, 395 mm βάθος και 375 mm ύψος. Το βάρος είναι 47 kg.

Πώς ρυθμίζω το στοπ;

Χρησιμοποιήστε τον μοχλό: στην επάνω θέση για μετατόπιση, στην κάτω θέση για σταθερό στοπ. Σφίξτε με το χέρι τα πτερυγιόμορφα παξιμάδια για να ρυθμίσετε το κάλυμμα.

Είναι αυτή η συσκευή κατάλληλη για παιδιά;

Όχι, η συσκευή δεν πρέπει να χρησιμοποιείται σε χώρους προσβάσιμους από παιδιά λόγω κινδύνου τραυματισμού (χέρια, μαλλιά, ρούχα). Πρέπει να τηρούνται αυστηρά οι οδηγίες ασφαλείας.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά και οι επισκευές παρέχονται αποκλειστικά από το τμήμα εξυπηρέτησης HSM ή τους εξουσιοδοτημένους συνεργάτες του. Επικοινωνήστε με το SAV HSM για οποιαδήποτε επέμβαση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ProfiPack C400 HSM

ελληνικά: Συσκευή για κατασκευή στοιχείων συσκευασιών 103

1 Προβλεπόμενη χρήση, εγγύηση

To ProfiPack C400 προορίζεται αποκλειστικά για την κατασκευή παραγεμίσματος συσκευασίας από κουτιά από χαρτόνι.

Η εγγύηση για το μηχάνημα διαρκεί 2 έτη. Η φθορά, οι ζημιές από какό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

2 Υποδείξεις ασφαλείας

Πριν από την έναρξη χρήσης του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίας και φυλάξτε το για μελλοντική χρήση. Τηρείτε όλες τις υποδείξεις ασφαλείας που είναι τοποθετημένες επάνω στο ProfiPack.

Κίνδυνος τραυματισμού!

Ποτέ μη βάζετε τα χέρια σας στη σχισμή εισαγωγής χαρτιού.

Κίνδυνος τραυματισμού από μάγκωμα!

Μακριά μαλλιά, φαρδιά ρούχα, γραβάτες, κασκόλ, αλυσίδες και βραχιόλια δεν επιτρέπεται να έρχονται κοντά στη σχισμή εισαγωγής. Μην επεξεργάζεστε υλικά τα οποία έχουν την τάση να τυλίγονται π.χ. ταινίες, δεσίματα, διαφάνειες από μαλακό πλαστικό.

Κίνδυνοι για παιδιά και για άλλα άτομα!

Αυτός ο εξοπλισμός δεν ενδείκνυ- ται για χρήση σε μέρη όπου πι- θανόν μπορεί να παρευρίσκονται παιδιά.

Σε περίπτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την και αποσυνδέστε το φις.

Εργασίες συντήρησης επιτρέπονται μόνο από το τμήμα σέρβις της HSM και από τεχνικούς των αντιπροσώπων μας.

• Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός.
  • Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.
• Αποφύγετε την εισροή ρευστών στο Profi Pack.
• Ο καταστροφέας εγγράφων δεν επιτρέπεται να τοποθετείται κοντά σε ένα θερμαντικό σώμα ή σε μια άλλη πηγή θερμότητας.
  • Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

3 Μεταφορά, τοποθέτηση

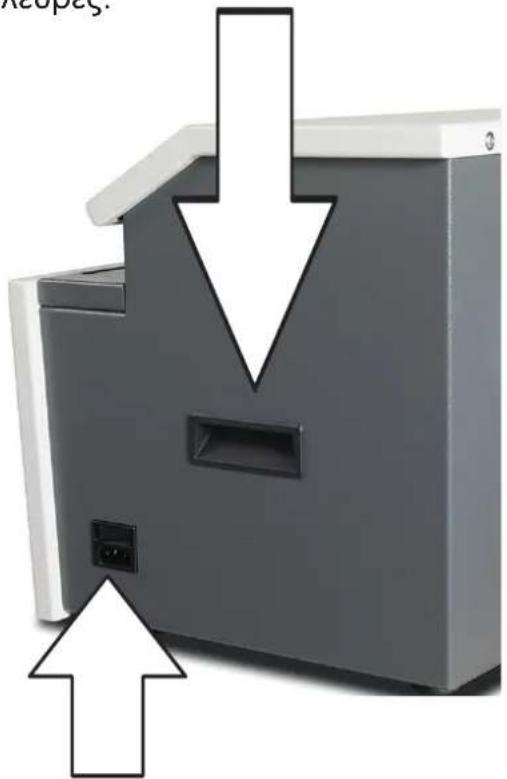

Προκειμένου για τη μεταφορά χρησιμοποι- ήστε τις χειρολαβές που βρίσκονται και στις δύο πλευρές.

Συνδέστε το καλώδιο σύνδεσης με το μηχάνημα. Η σύνδεση θα πρέπει να γίνει σε ηλεκτρική πηγή που αντιστοιχεί στα στοιχεία της πινακίδας τύπου. Φροντίστε ώστε το καλώδιο του ρεύματος να είναι ελεύθερο και να μην μπορεί να πατηθεί. Συνδέστε το φις ρεύματος του μηχανήματος σε μία κανονική πρίζα.

4 Επισκόπηση

1 Άνοιγμα τροφοδοσίας
2 Υπόδειξη ασφαλείας
3 Προειδοποιητικό αυτοκόλλητο / πινακίδα τύπου
4 Πίνακας χειρισμού
5 Αναστολέας
6 Βαλβίδα «Επικόλληση»

5 Πίνακας χειρισμού και ενδείξεων

1 Πλήκτρο μετακίνησης προς τα εμπρός
2 Πλήκτρο διακοπής
3 Πλήκτρο αντιστροφής R
4 Ένδειξη «Ετοιμότητα λειτουργίας»
5 Ένδειξη «Έμφραξη»

6 Χειρισμός

Ενεργοποίηση

• Φέρτε τον γενικό διακόπτη στη δεξιά πλευρά, στη θέση «Ι».

- Ανάβει η ένδειξη «Ετοιμότητα λειτουργίας». Το μηχάνημα είναι έτοιμο για λειτουργία.

Πιέστε το «πλήκτρο μετακίνησης προς τα εμπρός».

Ο μηχανισμός κοπής ξεκινά.

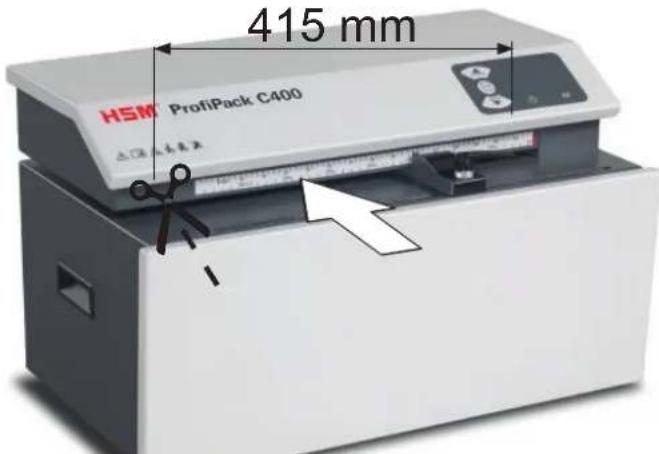

Εισαγωγή χαρτονιών

• Είναι δυνατή η επεξεργασία χαρτονιών πλάτους έως και 415 mm.
• Η κοπή του φαρδύτερου χαρτονιού πραγματοποιείται αυτόματα.
• Πατώντας το πλήκτρο διακοπής ο μηχανισμός κοπής απενεργοποιείται.

Απενεργοποίηση

- Фéρτε τον γενικό διακόπτη στη δεξιά πλευρά, στη θέση «0».

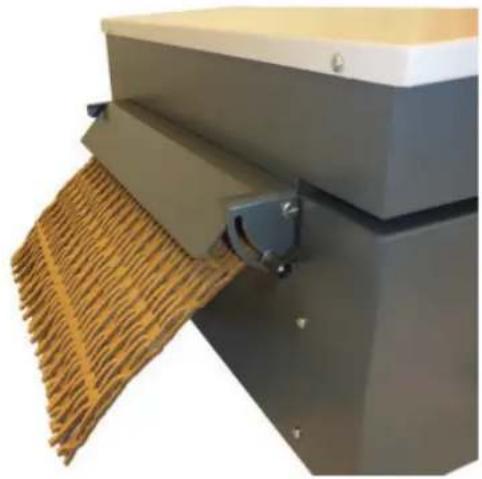

Σφίξτε την Παξιμάδι πτέρυγας αριστερά.

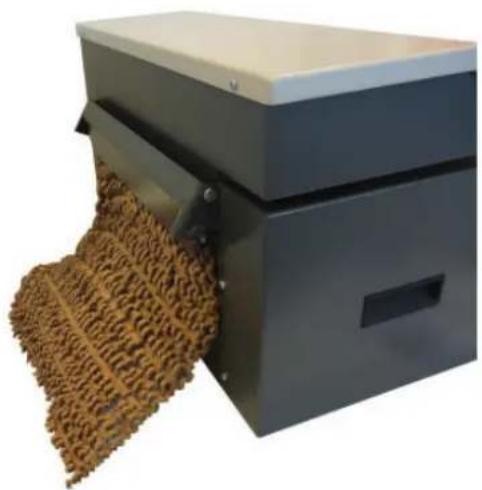

Βαλβίδα στη θέση κάτω

Σφίξτε την Παξιμάδι πτέρυγας αριστερά.

- Εισάγετε διαδοχικά τουλάχιστον 2-3 χαρτόνια. Μόνο έτσι θα αρχίσει ο τεμαχισμός των χαρτονιών στο έλασμα συμπίεσης.

Αφαίρεση υπολειμμάτων

Αφαιρέστε τα υπολείμματα υλικού όταν αλ- λάζετε από «Τεμαχισμό χαρτονιών» σε «Διά- τρηση χαρτονιών».

• Απενεργοποιήστε το μηχάνημα.

6 Χειρισμός

Ρυθμιζόμενος αναστολέας

Μοχλός πάνω: για μετακίνηση

Μοχλός κάτω: αναστολέας σε σταθερή θέση

7 Αντιμετώπιση βλαβών

'Εμφραξη

Για την αφαίρεση του υλικού σε περίπτωση βλάβης πατήστε το «πλήκτρο αντιστροφής».

Ο μηχανισμός κοπής κινείται για περ. 3 δευτ. προς τα πίσω και μετακινεί το χαρτόνι προς τα πίσω.

Υπόδειξη

Εάν το χαρτόνι έχει ήδη εισαχθεί κατά το μεγαλύτερο μέρος του, μπορείτε επίσης να πιέσετε το πλήκτρο προς τα εμπρός. Με τον τρόπο αυτό ο μηχανισμός κοπής κινείται προς τα εμπρός και καταστρέφει τα υπόλοιπα χαρτιά. Κατά τη διάρκεια αυτής της λειτουργίας αναβοσβήνουν εναλλάξ οι ενδείξεις «Ετοιμότητα λειτουργίας» και «Έμφραξη».

Σε περίπτωση άλλης βλάβης και πριν ειδοποιήσετε το τμήμα εξυπηρέτησης πελατών παρακαλείσθε να ελέγξετε το βαθμό επιβάρυνσης του κινητήρα. Πριν θέσετε εκ νέου σε λειτουργία το μηχάνημα, αφήστε το να κρυώσει για περ. 15 – 20 λεπτά.

8 Καθαρισμός

Απενεργοποιήστε το μηχάνημα και αποσυνδέστε το φις από την πρίζα. Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Στη συσκευή δεν επιτρέπεται να διεισδύσει καθόλου νερό.

9 Απόρριψη / Ανακύκλωση

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη απόρριψη

ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασίας πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.

10 Τεχνικά στοιχεία

Διάσταση 6 x 60 mm
Απόδοση κοπής 1 θέση
Ρυθμός εργασίας	8,0
Πλάτος εργασίας 415 mm
Ύψος τροφοδοσίας 10 mm
Σύνδεση	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Τρόπος λειτουργίας Συνεχής λειτουργία
ισχύς κινητήρα 800 W / 625 W / 855 W / 660 W
Συνθήκες περιβάλλοντος για μετα-φορά, αποθήκευση και λειτουργία:ΘερμοκρασίαΣχετική υγρασίαΥψόμετρο	-10 °C έως +25 °Cέως 90 %, χωρίς συμπύκνωσηέως 2.000 m
Εκπομπή θορύβου(Λειτουργία εν κενώ / με φορτίο)	66 - 68 dB(A)68 - 70 dB(A)
Διαστάσεις Π x B x Y (mm)	610 x 395 x 375
Βάρος	47 kg

Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2014/35/ΕΕ
• Οδηγία ΗΜΣ 2014/30/ΕΕ
• Οδηγία RoHS 2011/65/EE

Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή.
