Typ produktu	Stroj na vypchávanie kartónových obalov
Značka	HSM
Model	ProfiPack C400
Rozmery (D x Š x V)	610 x 395 x 375 mm
Hmotnosť	47 kg
Elektrické napájanie	230 V / 50 Hz (dostupné verzie 100 V, 120 V, 220 V)
Výkon motora	800 W / 625 W / 855 W / 660 W podľa napätia
Pracovná šírka	415 mm
Výška vstupu	10 mm
Rezný výkon	1 vrstva
Rozstup	6 x 60 mm
Prevádzková rýchlosť	8,0 m/min
Režim prevádzky	Trvalá prevádzka
Hladina hluku (naprázdno / pri zaťažení)	66-68 dB(A) / 68-70 dB(A)
Prevádzková teplota	-10 °C až +25 °C
Maximálna relatívna vlhkosť	90 % bez kondenzácie
Hlavné funkcie	Vytváranie ochranných baliacich vankúšikov, automatické rezanie príliš širokých kartónov, chod vpred/vzad, núdzové zastavenie
Bezpečnosť	Ochrana proti zablokovaniu (tlačidlo spätného chodu), zastavenie sieťovým vypínačom, ochrana proti preťaženiu (potrebné chladenie)
Údržba a čistenie	Čistenie nekorozívnou mydlovou vodou a jemnou handričkou; údržba vyhradená pre servis HSM
Opraviteľnosť	Opravy iba prostredníctvom popredajného servisu HSM alebo autorizovaných technikov
Záruka	2 roky (okrem opotrebovania, nesprávneho používania, zásahu treťou stranou)
Obsah dodávky	Stroj, napájací kábel, návod
Normy	Smernice EÚ: nízke napätie 2014/35/EÚ, EMC 2014/30/EÚ, RoHS 2011/65/EÚ

Často kladené otázky - ProfiPack C400 HSM

Ako spustiť HSM ProfiPack C400?

Prepnačte sieťový vypínač na pravej strane do polohy „I“. Rozsvieti sa kontrolka „Pripravený na prevádzku“. Potom stlačte tlačidlo chodu vpred na spustenie rezacieho bloku.

Aký typ kartónu možno použiť?

Zariadenie akceptuje kartóny s maximálnou šírkou 415 mm. Širšie kartóny sú automaticky rezané. Odporúča sa vložiť aspoň 2 až 3 kartóny za sebou na dosiahnutie súvislého vypchávania.

Čo robiť v prípade zablokovania kartónu?

Stlačte tlačidlo spätného chodu (chod vzad). Rezací blok sa posunie dozadu približne na 3 sekundy, aby uvoľnil kartón. Ak je kartón už veľmi ďaleko, môžete použiť tlačidlo chodu vpred na jeho zničenie.

Ako čistiť zariadenie?

Vypnite zariadenie a odpojte sieťovú zástrčku. Čistite iba jemnou handričkou namočenou v nekorozívnej mydlovej vode. Zabráňte vniknutiu kvapaliny do vnútra.

Aké je požadované napájacie napätie?

Napätie závisí od modelu. Skontrolujte typový štítok. Dostupné verzie sú: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz a 230 V / 50 Hz.

Môže zariadenie pracovať nepretržite?

Áno, prevádzkový režim je trvalý. V prípade preťaženia však nechajte stroj vychladnúť 15 až 20 minút pred opätovným spustením.

Aké sú celkové rozmery?

Rozmery sú: dĺžka 610 mm, hĺbka 395 mm a výška 375 mm. Hmotnosť je 47 kg.

Ako nastaviť doraz?

Použite páku: v hornej polohe na posunutie, v dolnej polohe na pevný doraz. Ručne dotiahnite krídlové matice na nastavenie klapky.

Je toto zariadenie vhodné pre deti?

Nie, zariadenie sa nesmie používať v priestoroch prístupných deťom kvôli riziku poranenia (ruky, vlasy, odev). Musia byť dodržané prísne bezpečnostné pokyny.

Kde nájsť náhradné diely?

Náhradné diely a opravy sú výhradne zabezpečené popredajným servisom HSM alebo jeho autorizovanými partnermi. Pre akýkoľvek zásah kontaktujte servis HSM.

NÁVOD NA OBSLUHU ProfiPack C400 HSM

slovensky: Stroj na výrobu obalovej výplne 68

eesti: Aparaat kartongistpakkematerjali tootmiseks 73

1 Použitie na stanovený účel, záruka

Záručná doba stroja je 2 roky. Záruka sa ne-vzťahuje na opotrebenie, poškodenia v dôsled-ku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany.

Ak je Profi Pack poškodený, ne-správne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sietovú zástrčku.

Údržbové práce smie vykonávať len zákaznícky servis fi rmy HSM a servisní technici našich zmluvných partnerov.

2 Bezpečnostné upozornenia

Pred uvedením stroja do prevádzky si prečítajte návod na obsluhu a uschovajte ho na neskoršie použitie.

Dodržujte všetky bezpečnostné pokyny umiestnené na stroji Profi Pack.

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny podá-vacieho otvoru.

Zabráňte tomu, aby sa dlhé vlasy, volné oblečenie, kravaty, šály, náhrdelníky a náramky atd. dostali do blízkosti podávacieho otvoru. Nespracúvajte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, mäkké plastové fólie.

• Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.
• Pred pripojením zástrčky ku sieti sa presvedčte o tom, či sa napät'ové a kmitočtové hodnoty Vašej elektrickej siete zhodujú s údajmi na typovom štítku.
• Zabráňte tomu, aby sa do stroja ProfiPack nedostali kvapaliny.
• Stroj sa nesmie inštalovať v blízkosti ohrevného telesa alebo iného zdroja tepla.
• Vetracie štrbiny nesmú byt' blokované a musí byt' dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.

3 Preprava a inštalácia

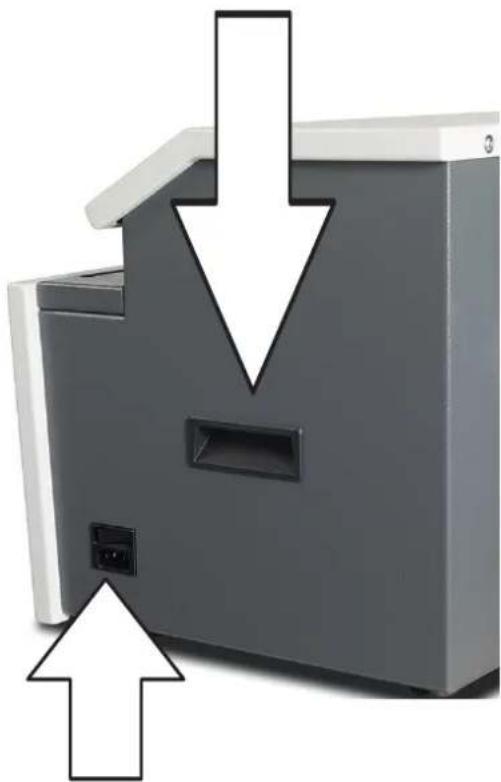

Na prenášanie použite uchytávacie priehlbi- ny na obidvoch stranách.

Pripojte elektrický kábel k stroju. Zapojenie sa musí vykonat' k prúdovému zdroju, ktorý vyhovuje údajom na typovom štítku. Dbajte na to, aby elektrický kábel bol vol'ne položený a na kábel nebolo možné stúpit'. Zasuňte siet'ovú zástrčku stroja do riadne nainštalo-vanej zásuvky.

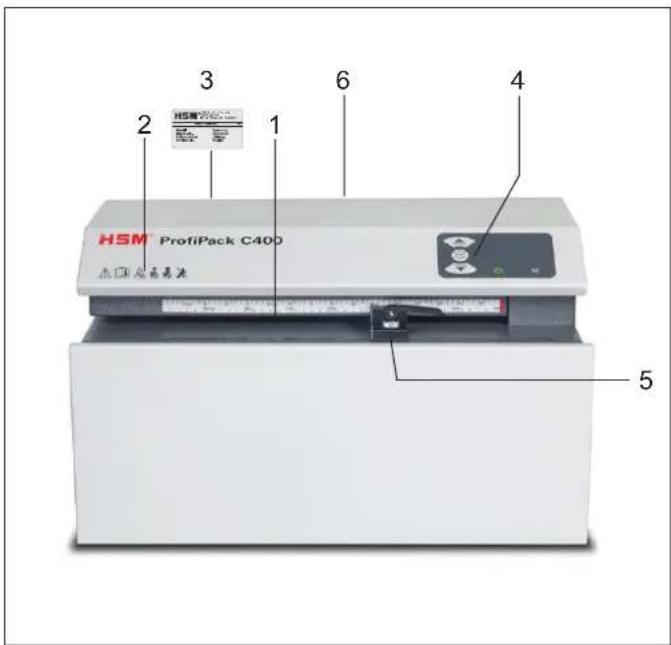

4 Prehl'ad

- Rozsvieti sa indikátor „Pripravený na prevádzku“.

Stroj je pripravený na prevádzku.

Nastavenie ručne utiahnite Krídlová matica vľavo.

Nastavenie ručne utiahnite Krídlová matica vľavo.

- Podajte minimálne 2 - 3 kartóny za se-bou, až potom sa na pechovacom plechu objaví výplňový materiál kartónu.

Odstránenie zvyškov materiálu

Odstráňte zvyšky materiálu, ked' prepnete z „Vytvorit' výplňový materiál kartónu“ na „Perforovať kartón“.

• Vypnite stroj.

6 Obsluha

Páčka hore: doraz posúvatel'ný

Páčka dole: doraz pevný

7 Odstraňovanie porúch

Blokovanie

Rezacie ústrojenstvo cca 3 sek. pract je opačným smerom a posúva kartón v naspät.

Upozornenie

Pokial' bol kartón až do zablokovania z väčšej časti už vtiahnutý, môžete stlačit' aj tlačidlo Vpred. Rezacie ústrojenstvo sa tým znovu rozbehne dopredu a skartuje zvyšný kartón.

Počas tejto funkcie striedavo bliká „Pripravený na prevádzku“ a „Blokovanie“.

V prípade iných porúch, skôr než sa obrátite na služby zákazníkom, skontrolujte, či nedošlo k pret'aženiu motora. Pred opätovným uvedením do prevádzky nechajte stroj pribl. 15 – 20 min. vychladnút'.

8 Čistenie

Vypnite stroj a vytiahnite siet'ovú zástrčku. Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom sa do zariadenie nesmie dostat' žiadna voda.

9 Likvidácia / recyklácia

Elektrický a elektronický odpad často obsahuje ešte cenné materiály, čiastočne však aj škodlivé materiály, ktoré boli potrebné pre funkciu a bezpečnosť. Pri nesprávnej likvidácii alebo manipulácii môžu byť nebezpečné pre zdravie a životné prostredie. Opotrebované zariadenia nikdy nevyhadzujte do ostatného odpadu. Riad'te sa aktuálne platný-mi predpismi a využite zberné miesta na odovzdanie a zhodnotenie elektrického a elektronického odpadu. Všetky obalové materiály tiež odovzdajte na ekologickú likvidáciu.

10 Technické údaje

Rozmery rastra 6 x 60 mm
Rezací výkon 1 vrstva
Pracovná rýchlost'	8,0
Pracovná šírka 415 mm
Výška otvoru 10 mm
Napájanie	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Druh prevádzky Trvalá prevádzka
Výkon motora 800 W / 625 W / 855	W / 660 W
Podmienky okolia pre prepravu,skladovanie a prevádzku:Teplotarelatívna vlhkost'Výška n.m.	-10 °C až +25 °Cmax. 90 %, nekondenzujúcamax. 2 000 m
Emisie hluku(chod naprázdno / zaťaženie)	66 - 68 dB(A)68 - 70 dB(A)
Rozmery Š x H x V (mm) 610 x 395 x 375
Hmotnosť 47 kg
