Produkta tips	Kartona iepakojuma pildīšanas mašīna
Zīmols	HSM
Modelis	ProfiPack C400
Izmēri (P x D x A)	610 x 395 x 375 mm
Svars	47 kg
Elektrības padeve	230 V / 50 Hz (pieejamas 100 V, 120 V, 220 V versijas)
Motora jauda	800 W / 625 W / 855 W / 660 W atkarībā no sprieguma
Darba platums	415 mm
Padeves augstums	10 mm
Griešanas jauda	1 kārta
Atstarpes intervāls	6 x 60 mm
Darba ātrums	8,0 m/min
Darbības režīms	Nepārtraukta darbība
Trokšņa līmenis (tukšgaitā / slodzē)	66-68 dB(A) / 68-70 dB(A)
Darbības temperatūra	-10 °C līdz +25 °C
Maks. relatīvais mitrums	90 % bez kondensāta
Galvenās funkcijas	Aizsargājošu iepakojuma spilvenu veidošana, pārāk platu kartonu automātiska griešana, kustība uz priekšu/atpakaļ, avārijas apturēšana
Drošība	Aizsardzība pret aizsprostojumiem (reversīvā poga), izslēgšana ar tīkla slēdzi, aizsardzība pret pārslodzi (nepieciešama dzesēšana)
Kopšana un tīrīšana	Tīrīšana ar nekodīgu ziepjūdeni un mīkstu drānu; apkope rezervēta HSM servisam
Remontējamība	Remonts tikai HSM pēcpārdošanas servisa vai pilnvarotu tehniķu veikts
Garantija	2 gadi (izņemot nolietojumu, nepareizu lietošanu, trešo personu iejaukšanos)
Piegādes saturs	Mašīna, barošanas kabelis, instrukcija
Standarti	ES direktīvas: zemsprieguma 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES

Bieži uzdotie jautājumi - ProfiPack C400 HSM

Kā ieslēgt HSM ProfiPack C400?

Pārslēdziet tīkla slēdzi labajā pusē pozīcijā « I ». Iedegas indikators « Darba gatavība ». Pēc tam nospiediet pogu « Kustība uz priekšu », lai iedarbinātu griešanas bloku.

Kādu kartonu drīkst izmantot?

Ierīce pieņem kartonus ar maksimālo platumu 415 mm. Plašāki kartoni tiek automātiski sagriezti. Ieteicams ievietot vismaz 2–3 kartonus pēc kārtas, lai iegūtu nepārtrauktu pildījumu.

Ko darīt, ja kartons iestrēgst?

Nospiediet reversīvo pogu (kustība atpakaļ). Griešanas bloks atkāpjas apmēram 3 sekundes, lai atbrīvotu kartonu. Ja kartons jau ir tālu iekšā, varat izmantot pogu « Kustība uz priekšu », lai to iznīcinātu.

Kā tīrīt ierīci?

Izslēdziet ierīci un atvienojiet strāvas vadu. Tīriet tikai ar mīkstu drānu, kas samērcēta nekodīgā ziepjūdenī. Izvairieties no šķidruma iekļūšanas iekšpusē.

Kāds ir nepieciešamais barošanas spriegums?

Spriegums ir atkarīgs no modeļa. Pārbaudiet datu plāksnīti. Pieejamās versijas: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz un 230 V / 50 Hz.

Vai ierīce var darboties nepārtraukti?

Jā, darbības režīms ir nepārtraukts. Taču pārslodzes gadījumā ļaujiet mašīnai atdzist 15–20 minūtes pirms atkārtotas ieslēgšanas.

Kādi ir ārējie izmēri?

Izmēri: 610 mm garums, 395 mm dziļums un 375 mm augstums. Svars ir 47 kg.

Kā noregulēt atduri?

Izmantojiet sviru: augšējā pozīcijā pārbīdīšanai, apakšējā pozīcijā fiksētai atdurei. Ar roku pievelciet spārnuzgriežņus, lai noregulētu lūku.

Vai šī ierīce ir piemērota bērniem?

Nē, ierīci nedrīkst lietot vietās, kas pieejamas bērniem, jo pastāv traumu risks (rokas, mati, apģērbs). Jāievēro stingri drošības noteikumi.

Kur atrast rezerves daļas?

Rezerves daļas un remontu nodrošina tikai HSM pēcpārdošanas serviss vai tā pilnvarotie partneri. Sazinieties ar HSM servisu jebkurai iejaukšanai.

LIETOŠANAS INSTRUKCIJA ProfiPack C400 HSM

Latviski: lerīce iepakošanas polsteru ražošanai .....119

1. Mērķim atbilstoša lietošana, garantija

ProfiPack C400 ir paredzēts vienīgi kartona iepakošanas polsteru ražošanai.

Ierīces garantijas laiks ir 2 gadi. Garantija neattiecas uz nodilumu, bojājumiem, kas radušies nepareizas lietošanas, dabīga no-lietojuma vai trešo personu izdarītu ierīces izmainu rezultātā.

2. Drošības norādījumi

Pirms sākt ierīces lietošanu, izlasiet lietošanas instrukciju, kā arī saglabājiet to vēlākai izmantošanai. levērojiet visus Profi Pack piestiprinātos drošības norādījumus.

Savainošanās risks!

Nekad nelieciet rokas padeves spraugā.

Savainošanās risks ilevelkot!

Netuviniet garus matus, brīvu apgērbu, kaklasaites, šalles, ka- klarotas, rokassprādzes u. tml. priekšmetus padeves spraugai. Neapstrādājiet materiālus, kas var savilkties cilpās, piemēram, len- tes, auklas, polietilēna plēves.

Apdraudējums bērniem un citām personām!

Šī ierīce nav piemērota lietošanai vietās, kurās var atrasties bērni.

Izslēdziet ProfiPack un izvelciet kontaktdakšu, ja ir bojājumi vai darbības traucējumi, kā arī pirms uzstādīšanas vietas nomaiņas vai ierīces tīrīšanas.

Apkopes darbus drīkst veikt tikai HSM klientu apkalpošanas dienests un mūsu sadarbības partneru servisa tehniķi.

• Kontaktdakšai jābūt viegli aizsniedzamai.
• Pirms kontaktdakšas pieslēgšanas pārbaudiet, vai elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.
• Uzmaniet, lai ProfiPack neieklūtu škidrumi.
• lerīci nedrīkst uzstādīt radiatora vai cita siltuma avota tuvumā.
• Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.

3. Transportēšana, uzstādīšana

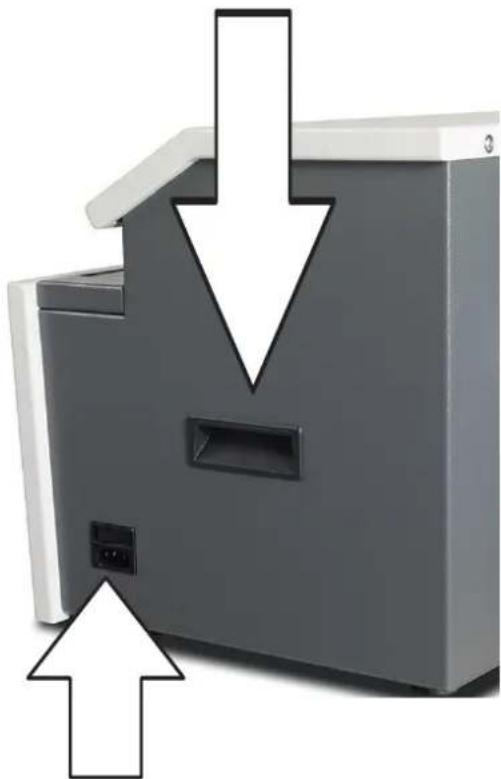

Transportējot izmantojiet rokturu iedobes abās pusēs.

Savienojiet pieslēguma vadu ar ierīci. Pieslēgums jāveic pie strāvas avota, kas atbilst datiem datu plāksnītē. levērojiet, lai pieslēguma vads būtu izvietots brīvi un nevarētu uzkāpt uz vada. levietojiet ierīces kontaktdakšu atbilstoši instalētā kontaktligzdā.

4. Pārskats

1 Padeves atvere
2 Drošības norādījums
3 Brīdinājuma uzlīme / datu plāksnīte
4 Vadības lauks
5 Atturis
6 „Uzpolsterēšanas“ vāks

5. Vadības un indikācijas lauks

1 Turpgaitas taustiņš
2 Apturēšanas taustiņš
3 Atpakalgaitas taustiņš
4 Indikācija „Darbgatavība”
5 Indikācija „Nosprostojums”

6. Lietošana

leslēgšana

- Pārslēdziet tīkla slēdzi labajā pusē pozīcijā „I”.

- Mirgo indikācija „Darbgatavība”. lerīce ir darba gatavībā.

Nospiediet „Turpgaitas” taustinu. Griezējmehānisms ieslēdzas.

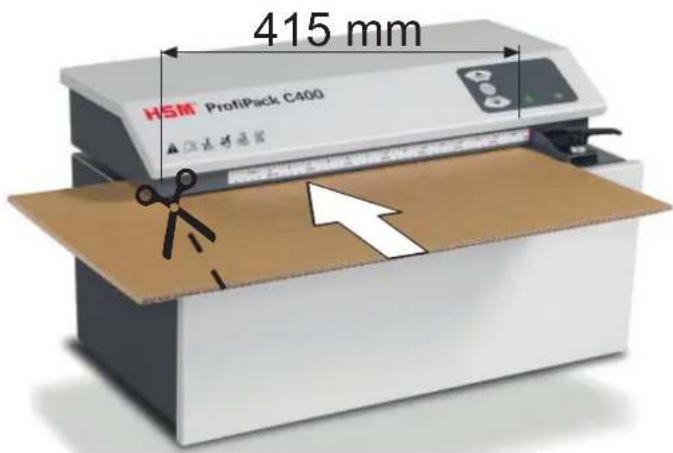

Kartona padošana

• Kartons tiek apstrādāts līdz 415 mm platumam.
• Platāks kartons automātiski tiek nogriezts.
• Nospiediet apturēšanas taustinu. Griezējmehānisms izslēdzas.

Izslēgšana

- Pārslēdziet tīkla slēdzi labajā pusē pozīcijā „0”.

Pievelciet spārnuzgriezni kreisajā pusē ar roku.

Pievelciet spārnuzgriezni kreisajā pusē ar roku.

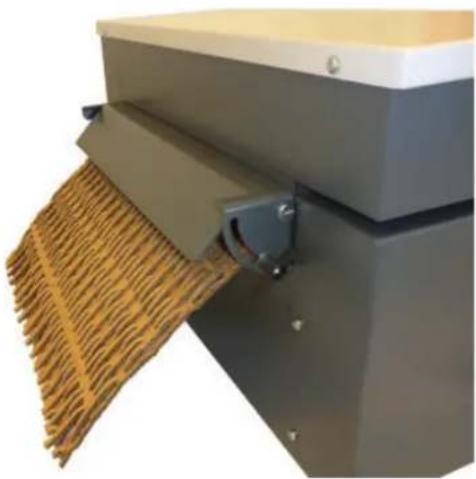

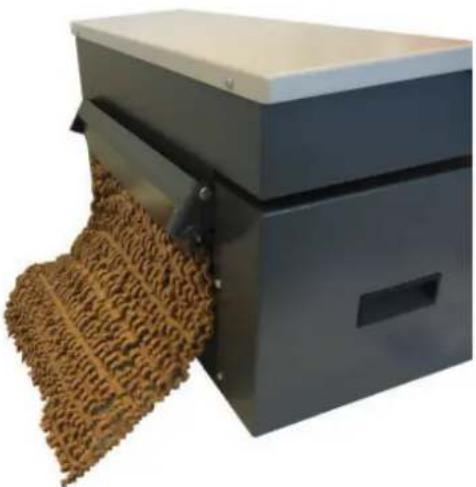

- levirziet vismaz 2-3 kartonus pēc kārtas, tikai tad pie spiedes plāksnes tiek izvadīts uzpolsterēts kartons.

Materiāla atlieku noņemšana

Noņemiet materiāla atliekas, kad pārejat no „Kartona uzpolsterēšana” uz „Kartona perforācija”.

- Izslēdziet ierīci.

6. Lietošana

Svira uz augšu: pārbīdīšanai Svira uz leju: atturis ir nofiksēts

7. Traucējumu novēršana

Nosprostojums

Lai izņemtu materiālu traucējumu gadījumā, nospiediet atpakalgaitas taustinu.

Griešanas mehānisms apm. 3 sek. darbojas atpakalgaitā un bīda kartonu atpakal.

levērībai

Ja kartons līdz sastrēgumam jau lielākoties ir ievilkts, varat nospiest turpgaitas taustiņu. Griezējmehānisms turpina darboties uz priekšu, un atlikušais kartons tiek sasmalcināts.

Šīs darbības laikā pārmaiņus mirgo indikācijas „Darbgatavība” un „Nosprosto-jums”.

Citu traucējumu gadījumā pirms mūsu klientu dienesta informēšanas, lūdzu, pārbaudiet, vai nav pārslogots motors. Pirms lietošanas atsākšanas ľaujiet ierīcei atdzist apm. 15–20 min.

8. Tīrīšana

Izslēdziet ierīci un izvelciet kontaktdakšu. Tīrīšanai drīkst izmantot tikai mīkstu lupatiņu un maigu ziepjūdens šķīdumu. Turklāt ierīcē nedrīkst iekļūt ūdens.

9. Atkritumu nodošana/likvidācija

Nolietotās elektriskās un elektroniskās ierīces satur vēl daudz derīgu materiālu, tomēr arī kaitīgas vielas, kas bija

nepieciešamas darbības un drošības nodrošināšanai. Nepareiza likvidācija vai rīcība var apdraudēt cilvēka veselību un piesārņot vidi. Neizmetiet nolietotās ierīces sadzīves atkritumos.

levērojiet spēkā esošos noteikumus, un nododiet nolietotās ierīces elektroierīču savākšanas un apstrādes punktos.

Nodrošiniet, lai arī iepakojums tiktu savākts un apstrādāts, nekaitējot apkārtējai videi.

1. Tehniskie dati

Rastrā izmērs 6 x 60 mm
Griešanas jauda 1 kārta
Darba ātrums	8,0
Darba platums 415 mm
leejas augstums 10 mm
Pieslēgums	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Darba režīms Nepārtrauktais režīms
Motora jauda 800 W / 625 W / 855 W / 660 W
Vides nosacījumi transportēšanai, glabāšanai un darbībai: Temperatūra Relatīvais gaisa mitrums Augstums virs jūras līmeņa	-10 °C līdz +25 °C maks. 90%, bez kondensāta maks. 2000 m
Trokšņa emisija (tukšgaitā / noslogots)	66–68 dB(A) 68–70 dB(A)
Izmēri P x D x A (mm) 610 × 395 × 375
Svars 47 kg

lepakojuma polsterēšanas ierīce atbilst spēkā esošajiem Eiropas Savienības saskaņošanas noteikumiem:

• Zemspreguma direktīva 2014/35/ES
- Elektromagnētiskās savietojamības direktīva 2014/30/ES
• RoHS direktīva 2011/65/ES

ES atbilstības deklarāciju var pieprasīt ražotājam.
