NÁVOD K OBSLUZE ProfiPack C400 HSM

česky: Přístroj k výrobě obalových výplní 63

1 Použití v souladu s určením, záruka

ProfiPack C400 je určen výhradně k výrobě výplňových polštářků z lepenky.

Na zařízení poskytujeme 2letou záruční lhůtu. Opotřebení, škody v důsledku neodborné manipulace, přirozené opotřebení popř. zásahy z třetí strany nespadají pod plnění z odpovědnosti za vady.

2 Bezpečnostní pokyny

P řed uvedením stroje do provozu si přečtěte návod k obsluze a uscho-vejte jej pro pozdější použití.

Dodržujte všechny bezpečnostní pokyny uvedené na zařízení Profi Pack.

Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny přívodního otvoru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízky, náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru.

Nezpracovávejte materiál, který se při zpracování může namotat, např. pásky, šňůry použité ve vazbě, měkké umělohmotné fólie.

Nebezpečí pro děti a ostatní osoby!

Toto zařízení není vhodné pro použití v místech, kde mohou být přítomny děti.

V případě poškození nebo závad, před přemístěním nebo čištěním, ProfiPack vypněte a odpojte síťovou zástrčku ze zásuvky.

Opravy Profi Pack smí provádět pouze zákaznický servis fi rmy HSM a servisní technici našich smluvních partnerů.

• Dbejte, aby byla síťová zástrčka snadno přístupná.
• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.
• Zajistěte, aby do ProfiPack nevnikly kapaliny.
• Stroj neinstalujte v blízkosti topných těles nebo jiného zdroje tepla.
• Větrací otvory musí být volné a je třeba dbát na dodržení vzdálenosti min. 5 cm od stěn nebo od nábytku.

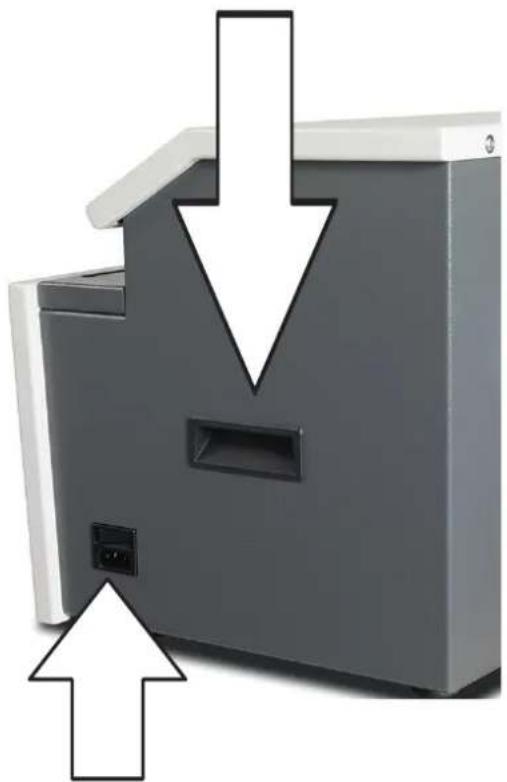

3 Přeprava, instalace

K přepravě používejte prohlubně madla po obou stranách.

Spojte napájecí kabel se strojem. Skartovací stroj se musí připojit na proudový zdroj, který odpovídá údajům na typovém štítku. Dbejte na to, aby napájecí kabel ležel volně a nebylo možné na něj šlápnout. Sít'ovou zástrčku stroje zapojte do řádně instalované zásuvky.

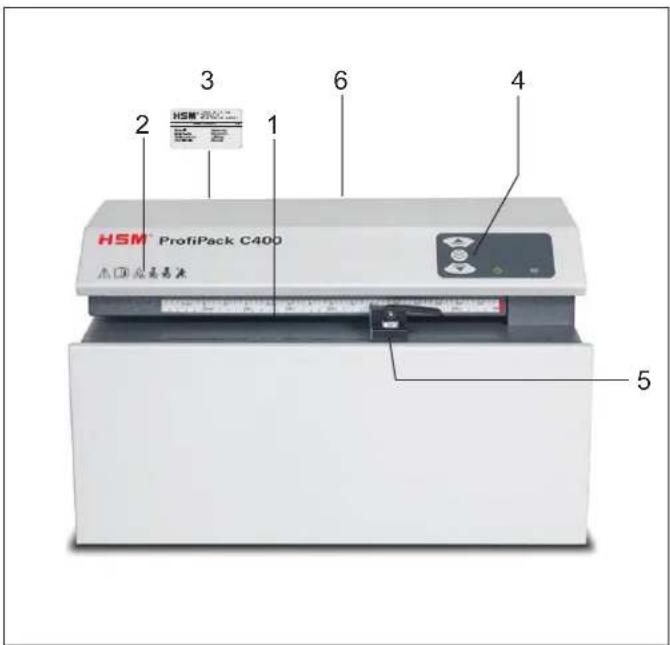

4 Přehled

HSM ProfiPack C400 2 3 1 6 4 5

1 Přívodní otvor
2 Bezpečnostní pokyny
3 Výstražná nálepka / typový štítek
4 Ovládací panel
5 Doraz
6 Klapka „Vytvořit polštářek“

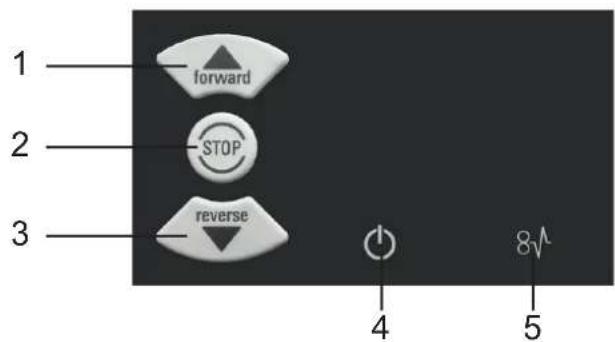

5 Ovládací a indikační pole

1 Tlačítko vpřed
2 Tlačítko Stop
3 Tlačítko zpět
4 Indikátor „Připraven k provozu“
5 Indikátor „Blokáda“

6 Obsluha

Zapnutí

- Sítový vypínač na pravé straně uved'te do polohy „l“.

- Svítí indikátor „Připraven k provozu“. Stroj je připraven k provozu.

Stiskněte „Tlačitko vpřed“. Řezný mechanismus se spustí.

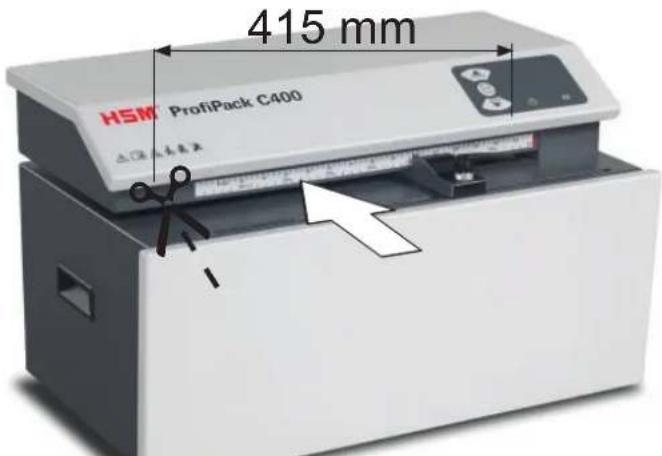

Přísun lepenky

415 mm HSM ProfiPack C400

• Lepenka se zpracuje na šířku až 415 mm.
• Širší lepenka se automaticky odřízne.
• Po stisknutí tlačítka Stop se řezný mechanismus vypne.

Vypnutí

- Sít'ový vypínač na pravé straně uved'te do polohy „0“.

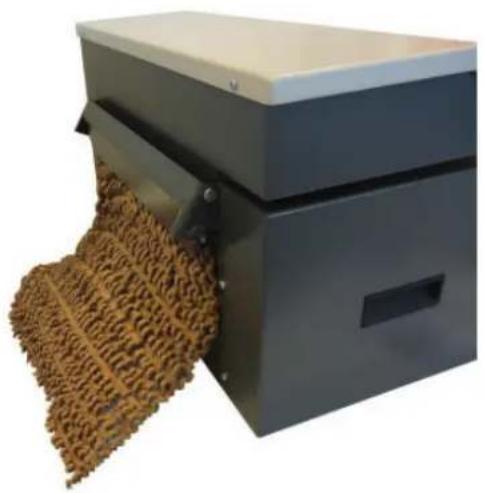

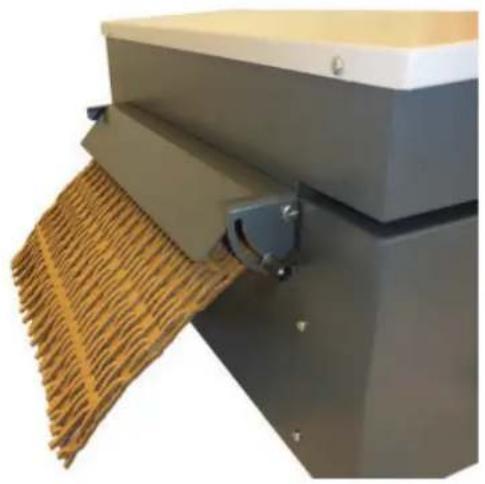

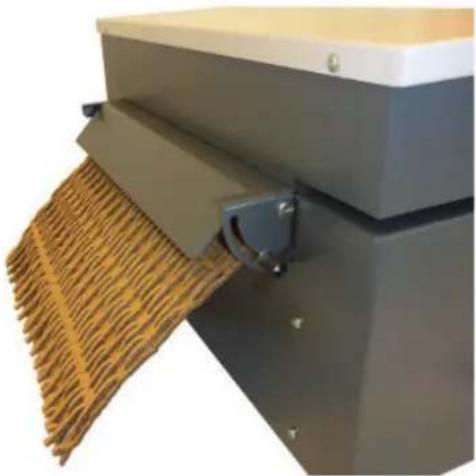

Klapka nahoře Ručně utáhněte nastavení Křídlová matice kolečkem na levé straně.

Klapka v poloze dole Ručně utáhněte nastavení Křídlová matice kolečkem na levé straně.

- Vložte minimálně 2 – 3 lepenky za sebou, teprve pak začne u pěchovacího plechu vystupovat polštářkovaná lepenka.

Odstranění zbytků materiálu

Pokud přecházíte z režimu „Vytvoření lepenkových polštářků“ do režimu „Perforování lepenky“, odstraňte nejprve zbytky materiálu.

• Vypněte stroj.

6 Obsluha

Páka nahoře: pro posouvání

Páka dole: pevný doraz

7 Odstraňování poruch

Blokáda

Při poruše stiskněte „Tlačítko zpět“ pro odběr materiálu.

Řezný mechanismu se pohybuje cca 3 s zpět a posouvá lepenku zpět.

Upozornění

Pokud byla lepenka do okamžiku zablokování z větší části vtažena do stroje, můžete stisknout také tlačítko chodu vpřed. Následkem toho se pohybuje rezný mechanismus vpřed a skartuje zbytek lepenky. Během této funkce střídavě bliká „Připraven k provozu“ a „Blokáda“.

V případě jiných závad zkontrolujte, zda motor není přetížen. Učiňte tak dříve, než budete kontaktovat zákaznický servis. Stroj nechejte před opětovným uvedením do provozu asi na 15 – 20 min. vychladnout.

8 Čištění

Vypněte stroj a zástrčku odpojte od sítě. Používejte k čištění pouze měkký hadr a jemný mýdlový roztok. Do stroje se přitom nesmí dostat žádná voda.

9 Likvidace / recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

10 Technické údaje

Rozměr rastru 6 x 60 mm
Řezný výkon 1 vrstva
Pracovní rychlost 8,0 m/min
Pracovní šířka 415 mm
Výška vstupního otvoru 10 mm
Připojení	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Provozní režim Trvalý provoz
Výkon motoru 800 W / 625 W / 855	W / 660 W
Okolní podmínky pro přepravu, skladování a provoz: teplota relativní vlhkost vzduchu nadmořská výška	-10 °C až +25 °C max. 90 %, bez tvorby kondenzátu max. 2 000 m
Emise hluku (chod naprázdno / zatížení)	66 - 68 dB(A) 68 - 70 dB(A)
Rozměry Š x H x V (mm) 610 x 395 x 375
Hmotnost 47 kg

Stroj na vytváření polštářků splňuje platné harmonizační předpisy Evropské unie:

• Směrnice o nízkém napětí 2014/35/EU
• Směrnice o elektromagnetické kompatibilitě 2014/30/EU
  • Směrnice RoHS 2011/65/EU

EU prohlášení o shodě si můžete vyžádat u výrobce.

Profipack C400 je určený výlučne na výrobu baliaceho výplňového materiálu z kartonáže.

Nebezpečenstvo úrazu vtiahnutím!

1 Podávací otvor
2 Bezpečnostné upozornenie
3 Výstražná nálepka / typový štítok
4 Ovládací panel
5 Doraz
6 Klapka „Vytvorit' výplňový materiál“

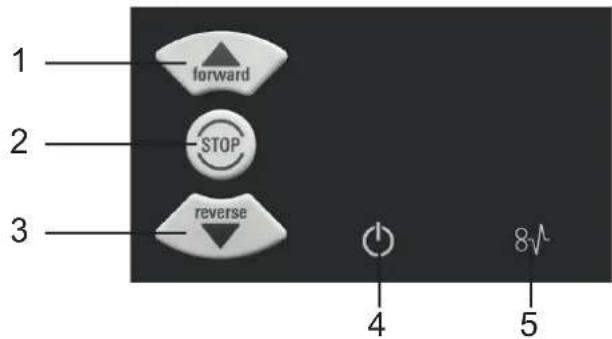

5 Ovládacie a zobrazovacie pole

- Prepnite siet'ový vypínač na pravej strane do polohy „l“.

Stlačte tlačidlo „Vpred“.

Rezacie ústrojenstvo sa spustí.

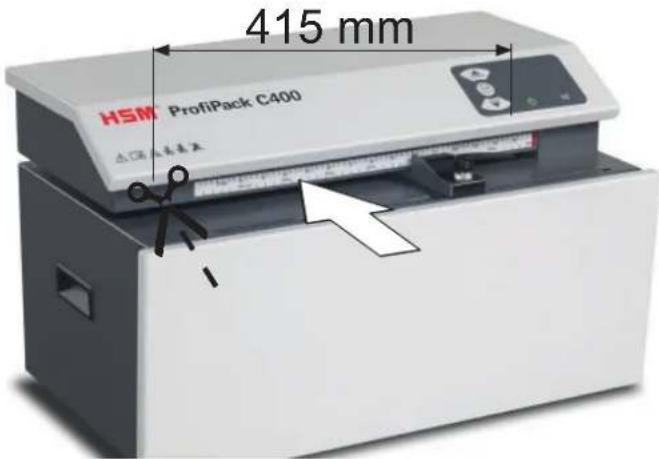

Podávanie kartónu

HSM ProfiPack C400 415 mm

• Kartón sa spracuje na šírku do 415 mm.
• Širší kartón sa automaticky odreže.
• Stlačením tlačidla Stop sa rezacie ústrojenstvo zastaví.

Vypnutie

- Prepnite sietový vypínač na pravej strane do polohy „0“.

Pri poruchách stlačte „reverzné tlačidlo“, aby ste mohli vybrat’ materiál.
