Produkttyp	Kartonverpackungs-Stopfmaschine
Marke	HSM
Modell	ProfiPack C400
Abmessungen (L x T x H)	610 x 395 x 375 mm
Gewicht	47 kg
Stromversorgung	230 V / 50 Hz (Versionen 100 V, 120 V, 220 V erhältlich)
Motorleistung	800 W / 625 W / 855 W / 660 W je nach Spannung
Arbeitsbreite	415 mm
Einlasshöhe	10 mm
Schnittleistung	1 Lage
Abstandsintervall	6 x 60 mm
Betriebsgeschwindigkeit	8,0 m/min
Betriebsart	Dauerbetrieb
Geräuschpegel (Leerlauf / Last)	66-68 dB(A) / 68-70 dB(A)
Betriebstemperatur	-10 °C bis +25 °C
Max. relative Luftfeuchtigkeit	90 % nicht kondensierend
Hauptfunktionen	Herstellung von Schutzpolstern für Verpackungen, automatisches Schneiden zu breiter Kartons, Vorwärts-/Rückwärtslauf, Notstopp
Sicherheit	Blockierschutz (Umkehrtaste), Abschaltung über Netzschalter, Überlastschutz (Kühlung erforderlich)
Wartung und Reinigung	Reinigung mit nicht korrosiver Seifenlauge und weichem Tuch; Wartung nur durch HSM Kundendienst
Reparierbarkeit	Reparaturen nur durch HSM Kundendienst oder autorisierte Techniker
Garantie	2 Jahre (ausgenommen Verschleiß, unsachgemäße Nutzung, Eingriffe Dritter)
Lieferumfang	Maschine, Netzkabel, Anleitung
Normen	EU-Richtlinien: Niederspannung 2014/35/EU, EMV 2014/30/EU, RoHS 2011/65/EU

Häufig gestellte Fragen - ProfiPack C400 HSM

Wie schalte ich den HSM ProfiPack C400 ein?

Stellen Sie den Netzschalter auf der rechten Seite auf Position « I ». Die Betriebsbereit-Leuchte leuchtet auf. Drücken Sie anschließend die Vorwärtstaste, um das Schneidwerk zu starten.

Welche Art von Karton kann verwendet werden?

Das Gerät akzeptiert Kartons mit einer maximalen Breite von 415 mm. Breitere Kartons werden automatisch geschnitten. Es wird empfohlen, mindestens 2 bis 3 Kartons hintereinander einzulegen, um eine kontinuierliche Polsterung zu erhalten.

Was tun bei Kartonstau?

Betätigen Sie die Umkehrtaste (Rückwärtsgang). Das Schneidwerk fährt etwa 3 Sekunden zurück, um den Karton freizugeben. Wenn der Karton bereits weit vorgeschoben ist, können Sie die Vorwärtstaste verwenden, um ihn zu zerstören.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie nur mit einem weichen Tuch, das mit nicht korrosiver Seifenlauge getränkt ist. Vermeiden Sie das Eindringen von Flüssigkeit ins Innere.

Welche Netzspannung wird benötigt?

Die Spannung hängt vom Modell ab. Überprüfen Sie das Typenschild. Verfügbare Versionen: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz und 230 V / 50 Hz.

Kann das Gerät im Dauerbetrieb arbeiten?

Ja, die Betriebsart ist Dauerbetrieb. Bei Überlastung lassen Sie die Maschine jedoch 15 bis 20 Minuten abkühlen, bevor Sie sie wieder in Betrieb nehmen.

Was sind die Gesamtabmessungen?

Die Abmessungen betragen 610 mm Länge, 395 mm Tiefe und 375 mm Höhe. Das Gewicht beträgt 47 kg.

Wie stelle ich den Anschlag ein?

Verwenden Sie den Hebel: in oberer Position zum Verschieben, in unterer Position für einen festen Anschlag. Ziehen Sie die Flügelmuttern von Hand an, um die Klappe einzustellen.

Ist dieses Gerät für Kinder geeignet?

Nein, das Gerät darf nicht an Orten verwendet werden, die für Kinder zugänglich sind, aufgrund von Verletzungsrisiken (Hände, Haare, Kleidung). Die strengen Sicherheitshinweise sind zu beachten.

Wo finde ich Ersatzteile?

Ersatzteile und Reparaturen werden ausschließlich durch den HSM Kundendienst oder autorisierte Partner durchgeführt. Wenden Sie sich für jeden Eingriff an den HSM Kundendienst.

BEDIENUNGSANLEITUNG ProfiPack C400 HSM

deutsch: Gerät zum Herstellen von Verpackungspolstern 3

1 Bestimmungsgemäße Verwendung, Gewährleistung

Der Profi Pack C400 ist ausschließlich zur Herstellung von Verpackungspolstern aus Kartonagen bestimmt.

Die Gewährleistungszeit für die Maschine beträgt 2 Jahre. Verschleiß, Schäden durch unsachgemäße Behandlung, natürliche Abnutzung bzw. Eingriff e von dritter Seite fallen, nicht unter die Gewährleistung.

2 Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung und bewahren Sie sie für späteren Gebrauch auf.

Beachten Sie alle auf dem Profi - Pack angebrachten Sicherheits- hinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Zuführungsöff nung.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführungsöffnung. Verarbeiten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Diese Einrichtung ist nicht für die Verwendung an Orten geeignet, an denen möglicherweise Kinder anwesend sein können.

Schalten Sie den Profi Pack bei Beschädigung, oder nicht ordnungsgemäßer Funktion, sowie vor Platzwechsel oder Reinigung, aus und ziehen Sie den Netzstecker.

Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den Profi Pack gelangen.
• Die Maschine darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

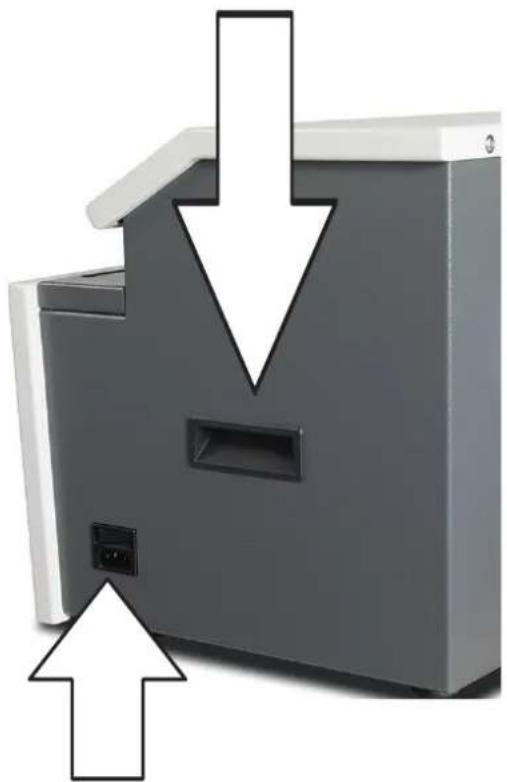

3 Transport, Aufstellung

Benutzen Sie die Haltegriff mulden auf beiden Seiten für den Transport.

Verbinden Sie das Anschlusskabel mit der Maschine. Der Anschluss muss an eine Stromquelle erfolgen, die den Angaben des Typenschildes entspricht. Achten Sie darauf, dass das Anschlusskabel frei liegt und nicht auf das Kabel getreten werden kann. Stecken Sie den Anschlussstecker der Maschine in eine ordnungsgemäß installierte Steckdose.

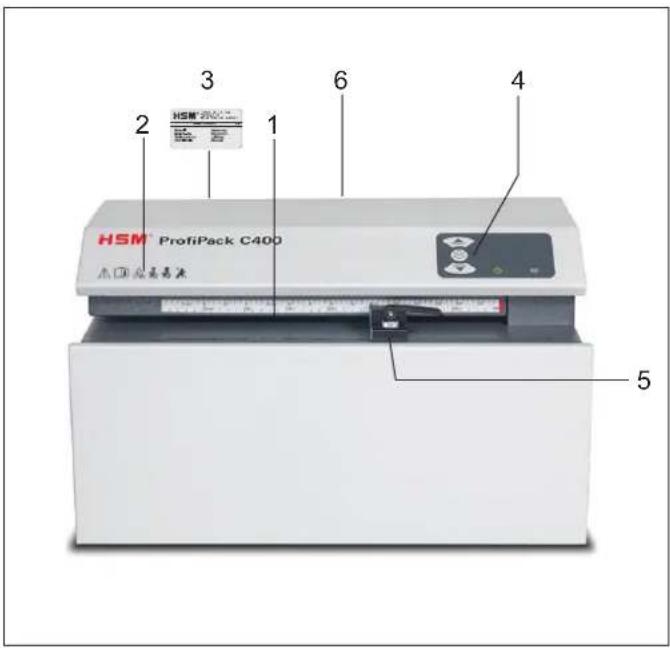

4 Übersicht

1 Zuführöff nung
2 Sicherheitshinweis
3 Warnaufkleber / Typenschild
4 Bedienfeld
5 Anschlag
6 Klappe "Aufpolstern"

5 Bedien - und Anzeigefeld

1 Vorwärtstaste
2 Stopptaste
3 Reversiertaste
4 Anzeige "Betriebsbereit"
5 Anzeige "Blockade"

6 Bedienung

Einschalten

- Schalten Sie den Netzschalter an der rechten Seite auf Stellung „I“.

• Anzeige "Betriebsbereit" leuchtet.

Die Maschine ist betriebsbereit.

Drücken Sie die "Vorwärtstaste". Schneidwerk läuft an.

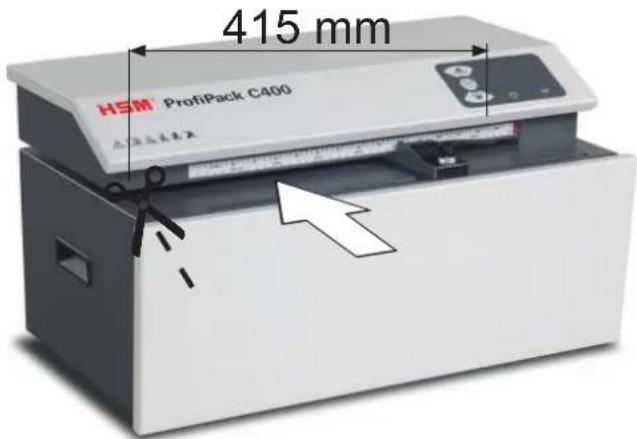

Kartonagen zuführen

• Kartonagen werden auf einer Breite bis zu 415 mm bearbeitet.
• Breiterer Karton wird automatisch abgeschnitten.
• Durch Drücken der Stopp Taste schaltet das Schneidwerk ab.

Ausschalten

- Schalten Sie den Netzschalter an der rechten Seite auf Stellung „0“.

Einstellung mit Flügelmutter links handfest anziehen.

Klappe in Position unten

Einstellung mit Flügelmutter links handfest anziehen.

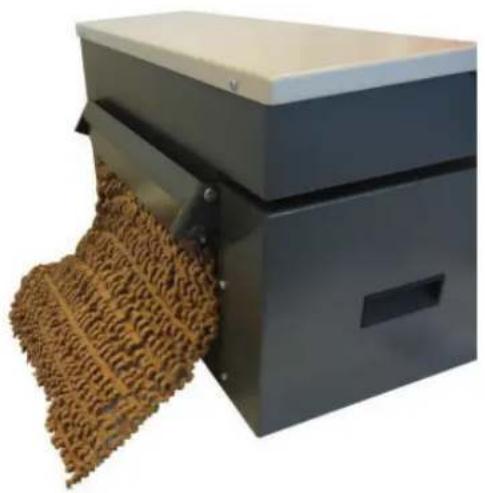

- Mindestens 2-3 Kartonagen nacheinander einführen, erst dann tritt die aufgepolsterte Kartonage am Stauchblech aus.

Materialreste entfernen

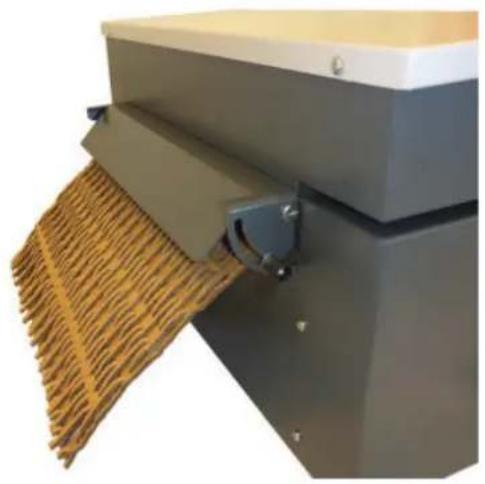

Entfernen Sie Materialreste, wenn Sie von "Kartonage aufpolstern" zu "Kartonage perforieren", wechseln.

• Maschine ausschalten.

6 Bedienung

Einstellbarer Anschlag

Hebel oben: zum Verschieben Hebel unten: Anschlag fest

7 Störungsbeseitigung

Blockade

Betätigen Sie zur Materialentnahme bei Störungen die „Reversiertaste“.

Das Schneidwerk läuft ca. 3 sec rückwärts und schiebt die Kartonage zurück.

Hinweis

Falls die Kartonage bis zur Blockierung schon zu einem großen Teil eingezogen wurde, können Sie auch die Vorwärtstaste drücken. Dadurch läuft das Schneidwerk vorwärts und vernichtet die restliche Kartonage. Während dieser Funktion blinkt im Wechsel "Betriebsbereit" und "Blockade".

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendiens- tes, ob der Motor überlastet wurde. Lassen Sie die Maschine vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

8 Reinigung

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

9 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoff e, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

10 Technische Daten

Rastermaß 6 x 60 mm
Schnittleistung 1 Lage
Arbeitsgeschwindigkeit	8,0
Arbeitsbreite 415 mm
Einlasshöhe 10 mm
Anschluss	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Betriebsart Dauerbetrieb
Motorleistung 800 W / 625 W / 855	W / 660 W
Umgebungsbedingungen für Transport, Lagerung und Betrieb: Temperatur relative Luftfeuchte Höhe über NN	-10 °C bis +25 °C max. 90 %, nicht kondensierend max. 2.000 m
Geräuschemission (Leerlauf / Last)	66 - 68 dB(A) 68 - 70 dB(A)
Maße B x T x H (mm) 610 x 395 x 375
Gewicht	47 kg

Die Verpackungspolstermaschine erfüllt die einschlägigen

Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2014/35/EU
• EMV-Richtlinie 2014/30/EU
• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
