Termék típusa	Kartondoboz csomagoló kitöltő gép
Márka	HSM
Modell	ProfiPack C400
Méretek (H x Sz x M)	610 x 395 x 375 mm
Súly	47 kg
Elektromos tápegység	230 V / 50 Hz (100 V, 120 V, 220 V változatok elérhetők)
Motorteljesítmény	800 W / 625 W / 855 W / 660 W feszültségtől függően
Munkaszélesség	415 mm
Bemeneti magasság	10 mm
Vágási teljesítmény	1 réteg
Osztásköz	6 x 60 mm
Üzemi sebesség	8,0 m/perc
Üzemmód	Folyamatos üzemmód
Zajszint (üresen / terhelés alatt)	66-68 dB(A) / 68-70 dB(A)
Üzemi hőmérséklet	-10 °C és +25 °C között
Relatív páratartalom max.	90 % kondenzáció nélkül
Fő funkciók	Védőpárnák készítése csomagoláshoz, túl széles kartonok automatikus vágása, előre/hátra mozgás, vészleállítás
Biztonság	Blokkolás elleni védelem (visszafordító gomb), leállítás hálózati kapcsolóval, túlterhelés elleni védelem (hűtés szükséges)
Karbantartás és tisztítás	Tisztítás nem maró szappanos vízzel és puha ruhával; karbantartás csak a HSM szerviz által
Javíthatóság	Javítás csak a HSM értékesítés utáni szolgálata vagy engedélyezett szerelők által
Garancia	2 év (kopás, nem rendeltetésszerű használat, harmadik fél beavatkozása kivételével)
Csomagolás tartalma	Gép, tápkábel, használati utasítás
Normák	EU irányelvek: kisfeszültség 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU

Gyakran ismételt kérdések - ProfiPack C400 HSM

Hogyan indítsam el a HSM ProfiPack C400 készüléket?

Kapcsolja a jobb oldali hálózati kapcsolót « I » állásba. A « Működésre kész » jelzőfény világítani kezd. Ezután nyomja meg az előre gombot a vágóegység elindításához.

Milyen típusú kartont lehet használni?

A készülék maximum 415 mm széles kartonokat fogad. A szélesebb kartonokat automatikusan levágja. Javasolt legalább 2-3 karton egymás utáni behelyezése a folyamatos kitöltés érdekében.

Mi a teendő a karton elakadása esetén?

Nyomja meg a visszafordító gombot (hátramenet). A vágóegység körülbelül 3 másodpercig hátramegy a karton kiszabadításához. Ha a karton már nagyon előrehaladt, használhatja az előre gombot annak elpusztításához.

Hogyan tisztítsam a készüléket?

Kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. Csak nem maró szappanos vízzel átitatott puha ruhával tisztítsa. Kerülje a folyadék bejutását a készülék belsejébe.

Mekkora a szükséges tápfeszültség?

A feszültség a modelltől függ. Ellenőrizze az adattáblát. Az elérhető változatok: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz és 230 V / 50 Hz.

A készülék folyamatosan üzemeltethető?

Igen, az üzemmód folyamatos. Túlterhelés esetén azonban hagyja hűlni a gépet 15-20 percig az újraindítás előtt.

Melyek a teljes méretek?

A méretek: 610 mm hosszúság, 395 mm mélység és 375 mm magasság. A súly 47 kg.

Hogyan állítsam be az ütközőt?

Használja a kart: felső helyzetben az eltoláshoz, alsó helyzetben rögzített ütközőhöz. Kézzel húzza meg a szárnyas anyákat a csapóajtó beállításához.

Ez a készülék alkalmas gyermekek számára?

Nem, a készüléket nem szabad gyermekek számára hozzáférhető helyeken használni a sérülésveszély miatt (kezek, haj, ruházat). A szigorú biztonsági előírásokat be kell tartani.

Hol találom a pótalkatrészeket?

A pótalkatrészek és javítások kizárólag a HSM vevőszolgálata vagy engedélyezett partnerei által biztosítottak. Vegye fel a kapcsolatot a HSM szervizzel bármilyen beavatkozás esetén.

HASZNÁLATI ÚTMUTATÓ ProfiPack C400 HSM

magyar: Csomagolóbélések gyártására szolgáló készülék. 88

1 Rendeltetésszerű használat, szavatosság

A Profi Pack C400 kizárólag kartonpapír cso-magolópárnák előállítására való.

A gépre 2 év szavatossági idő vonatkozik. A kopás, a szakszerűtlen kezelés, a természetes elhasználódás, ill. a harmadik személyek által történt beavatkozások miatti károsodások nem tartoznak a szavatosság hatálya alá.

2 Biztonsági útmutatások

A gép használatba vétele előtt olvassa el a kezelési útmutatót, és őrizze meg a későbbi használat érdekében.

Vegye figyelembe a ProfiPack készüléken található valamennyi biztonsági megjegyzést.

Sérülésveszély!

Tilos belenyúlni a beadagoló nyílásba.

Sérülésveszély behúzás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a beadagoló nyílás közelébe. Ne dolgozzon fel a berendezéssel hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát.

Gyermekek és más személyek veszélyeztetése!

Ez a készülék nem alkalmas olyan helyeken történő használatra, ahol gyermekek tartózkodhatnak.

Sérülés, nem szabályos működés, valamint áthelyezés vagy tisztítás esetén kapcsolja ki a Profi Pack készüléket és húzza ki a hálózati csatlakozót.

Szervizmunkákat csak a HSM vevőszolgálata és szerződéses partnereink szerviztechnikusai végezhetnek.

• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
• Ne jusson be folyadék a Profi Pack készülékbe.
• A gépet nem szabad fütőtest vagy más hőforrás közelében elhelyezni.
• A szellőzőnyílásoknak szabadon kell maradniuk, és a gépnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

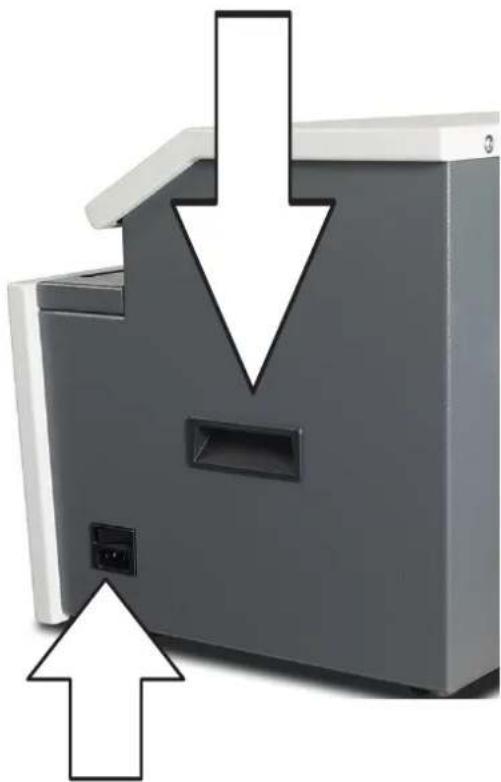

3 Szállítás, felállítás

A szállításhoz használja a két oldalon lévő fogantyúmélyedéseket.

Illessze be a csatlakozókábelt a gépbe.

A gépet olyan áramforráshoz kell csatlakoztatni, amely megfelel a típustábla adatainak. Ügyeljen rá, hogy a csatlakozókábel szabadon legyen és lehessen rálépni a kábelre.

A gép hálózati csatlakozóját illessze be egy szabályosan kiépített csatlakozóaljzatba.

4 Áttekintés

1 Adagolónyílás
2 Biztonsági útmutatás
3 Figyelmeztető matrica / adattábla
4 Kezelöpanel
5 Ütköző
6 „Kitámasztó” csapófedél

5 Kezelő-, és kijelzőpanel

1 Elöremenet gomb
2 Leállítás gomb
3 Hátramenet gomb
4 „Üzemkész” jelzés
5 „Blokkolódás” jelzés

6 Kezelés

Bekapcsolás

- Állítsa a jobb oldalon lévő hálózati kapcsolót „l” állásba.

• Világít az „Üzemkész” jelzés.

A gép üzemkész.

Nyomja meg az „Előremenet” gombot. Elindul a vágószerkezet.

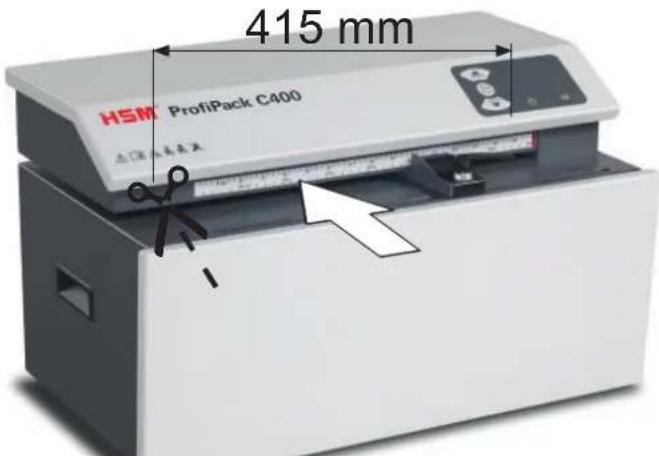

Kartonpapír beadagolása

• A készülék maximálisan 415 mm széles kartonpapírokat képes feldolgozni.
• Az ennél szélesebb kartonokat automatikusan levágja.
• A vágószerkezet a leállítás gomb megnyomásával kapcsolható ki.

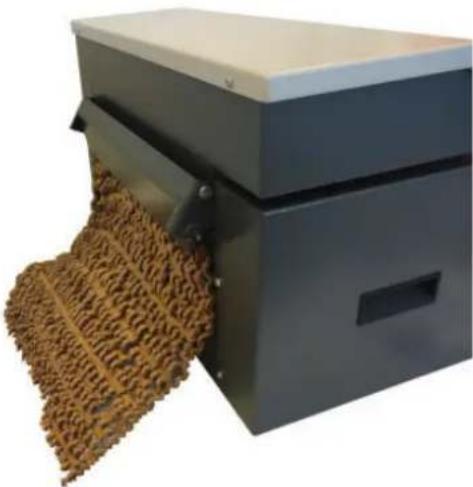

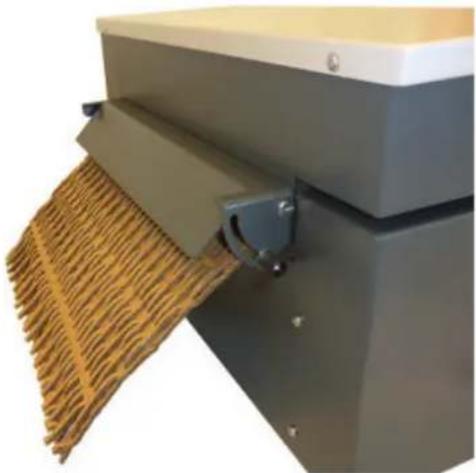

Kikapcsolás

- Állítsa a készülék oldalán lévő hálózati kapcsolót „0” állásba.

A beállításhoz kézzel húzza meg a bal oldali Szárnyas anya.

Csapófedél alsó helyzetben

A beállításhoz kézzel húzza meg a bal oldali Szárnyas anya.

- Adagoljon be egymás után legalább 2-3 kartonpapírt, csak ekkor lép ki a karton csomagolópárna a takarólemeznél.

Anyagmaradékok eltávolítása

Ha átvált „Karton csomagolópárnák készítése” és „Kartonpapír perforálása” üzem között, akkor távolítsa el az anyagmaradékokat.

- Kapcsolja ki a gépet.

6 Kezelés

Kar lent: rögzített ütköző

7 Üzemzavar-elhárítás

Blokkolódás

Üzemzavar esetén az anyag eltávolításához nyomja meg a „Hátramenet” gombot.

Ekkor a vágószerkezet kb. 3 másodpercig hátramenetben üzemel és visz-szatolja a kartont.

Útmutatás

Ha a blokkolódáskor a karton nagy része már be van húzva, akkor az előre menet gombot is megnyomhatja. Ezáltal a vágó- szerkezet ismét előrefelé üzemel és felaprít- ja a maradék kartont.

A funkció használata során felváltva villog az „Üzemkész” és a „Blokkolódás” jelzés.

Más jellegű üzemzavarok esetén vevőszolgálatunk értesítése előtt győződjön meg róla, hogy a motor nincs-e túlterhelve. A gép újbóli használata előtt várjon körülbelül 15 – 20 percet, így a készülék lehülhet.

8 Tisztítás

Kapcsolja ki a gépet és húzza ki a hálózati csatlakozóját. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

9 Ártalmatlanítás / újrahasznosítás

Az elektromos és elektronikus be- rendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a bizton- sághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak vissza-adása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagoló-anyagokat is a környezetet nem károsító módon ártalmatlanítsa.

10 Müszaki adatok

Raszterméret 6 x 60 mm
Vágási teljesítmény 1 réteg
Munkasebesség	8,0
Munkaszélesség 415 mm
Beadagolási magasság 10 mm
Csatlakoztatás	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Üzemmód Folyamatos üzem
Motorteljesítmény 800 W / 625 W /	855 W / 660 W
A szállítás, tárolás és üzemeltetés környezeti feltételei:HőmérsékletRelatív páratartalomTengerszint feletti magasság	-10 °C és +25 °C közöttmax. 90 %, nem kondenzálódómax. 2 000 m
Zajkibocsátás(üresjárat / terhelés alatt)	66 - 68 dB(A)68 - 70 dB(A)
Méretek szé x mé x ma (mm) 610 x	395 x 375
Súly 47 kg

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• Kisfeszültségű berendezésekre vonatkozó 2014/35/EU irányelv
• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv
  • 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
