KASUTUSJUHEND ProfiPack C400 HSM

1 Sihipärane kasutamine, garantii

Profi Pack C400 on ette nähtud vaid kartongist pakkematerjali tootmiseks.

Seadme garantiiaeg on 2 aastat. Garantii alla ei kuulu kulumine, mittenõuetekohasest kasutusest tekkinud kahjustused, loomulik kulumine või muutmine.

Lülitage Profi Pack kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tõmma- ke selleks toitepistikust.

Hooldustöid tohivad teostada ainult HSM-i klienditeeninduse töötajad ja meie lepingupartnerite hooldustehnikud.

2 Ohutusjuhised

Enne masina kasutamist lugege läbi kasutusjuhend ning hoidke see alles hilisemaks kasutamiseks. Pöörake tähelepanu Profi Packi ohutusjuhistele.

Vigastusoht!

Ärge lükake kätt toiteava pilusse.

Vigastusoht sissetömbamise töttu!

Ärge laske pikkadel juustel, avaratel riietel, kaelasidemetel, sallidel, kaela- ja käekettidel jms sattuda toiteava piirkonda. Ärge töödelge materjali, mis võib moodustada silmuseid – näiteks paelu, nööre ja pehmeid plastkilesid.

Ohtlik lastele ja teistele inimes- tele!

See seade ei sobi kasutamiseks kohtades, kus võivad viibida lapsed.

• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Veenduge enne pistiku sisselükkamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.
  • Vältige vedelike sattumist Profi Packi.
• Masinat ei tohi paigutada radiaatori või mõne muu soojusallika lähedusse.
• Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.

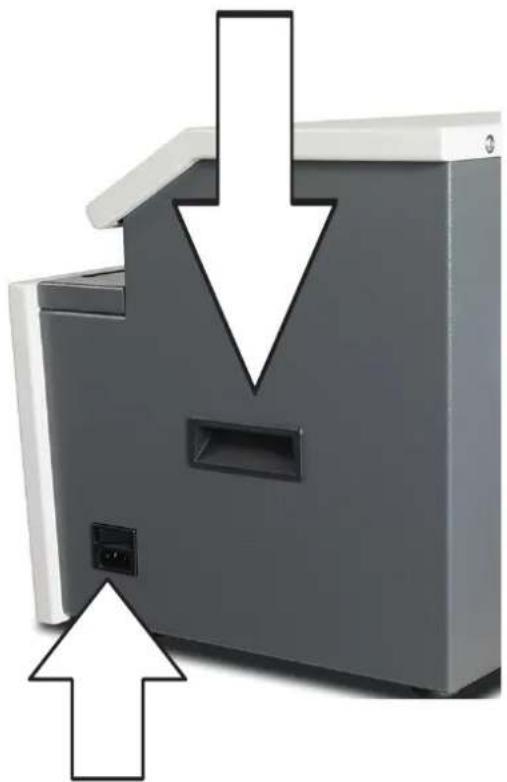

3 Transport ja paigaldus

Kasutage transportimiseks masina mölemal küljel asuvaid süvistatud käepidemeid.

Ühendage toitekaabel masinaga. Masin tuleb ühendada vooluallikaga, mis vastab masina andmesildil esitatud andmetele. Hoolitsege selle eest, et toitekaabel paikneks vabalt ja et kaablile ei oleks võimalik peale astuda. Ühendage masina toitepistik nõuetekohaselt paigaldatud pistikupessa.

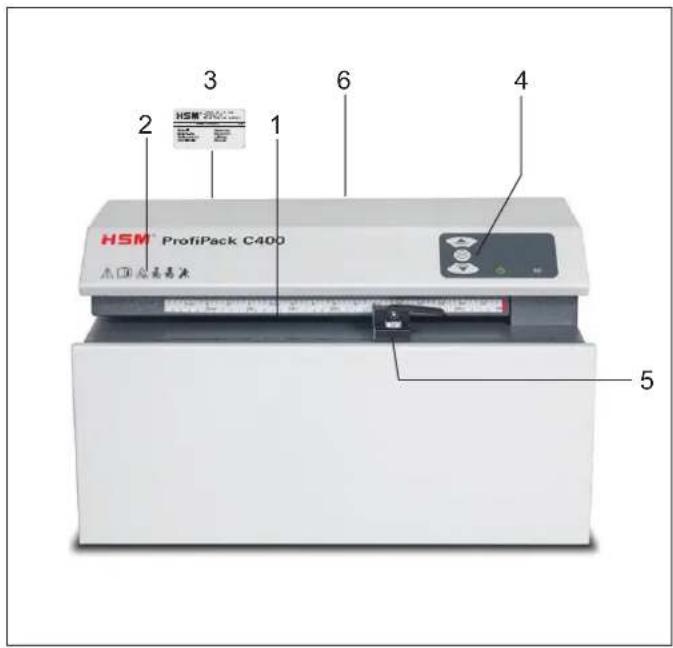

4 Ülevaade

HSM ProfiPack C400 2 3 1 6 4 5

1 Etteandeava
2 Ohutusjuhis
3 Hoiatuskleebis/tüübisilt
4 Juhtpaneel
5 Piirik
6 Klapp „Aufpolstern“ („Polsterdamine“)

5 Juht- ja näidikupaneel

1 Edasiliikumise klahv
2 Stoppklahv
3 Reverseerimisklahv
4 Näit „Betriebsbereit“ („Töövalmis“)
5 Näit „Blockade“ („Ummistus“)

6 Kasutamine

Sisselülitamine

- Keerake parempoolsel küljel olev toitelülti asendisse „I”.

- Süttib näit „Betriebsbereit“ („Töövalmis“). Masin on töövalmis.

Vajutage edasiliikumise klahvi. Lõikemehhanism käivitub.

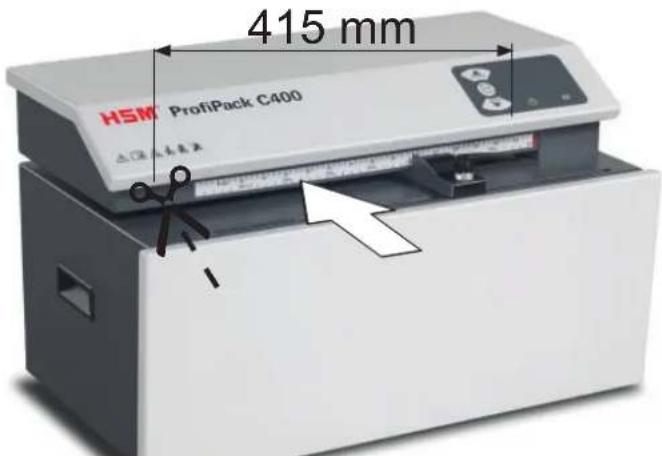

Kartongi sisestamine

415 mm HSM ProfiPack C400

• Kartongi töödeldakse laiuses kuni 415 mm.
• Laiem kartong lõigatakse automaatselt maha.
• Stoppklahvi vajutamisega lülitub lõikemehhanism välja.

Väljalülitamine

- Keerake parempoolsel küljel olev toitelüliti asendisse „0”.

Asendi fi kseerimiseks keerake vasakul asuvad Tiibmutter käsitsi kinni.

Asendi fi kseerimiseks keerake vasakul asuvad Tiibmutter käsitsi kinni.

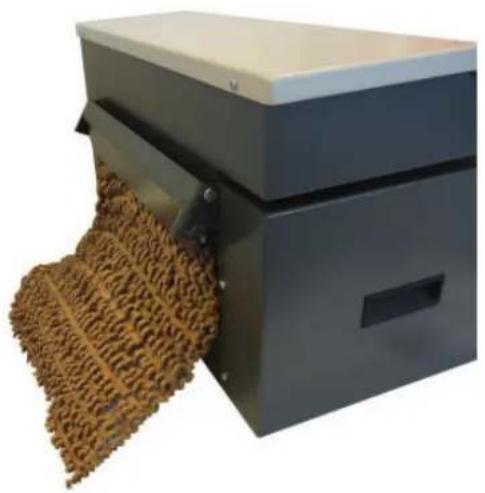

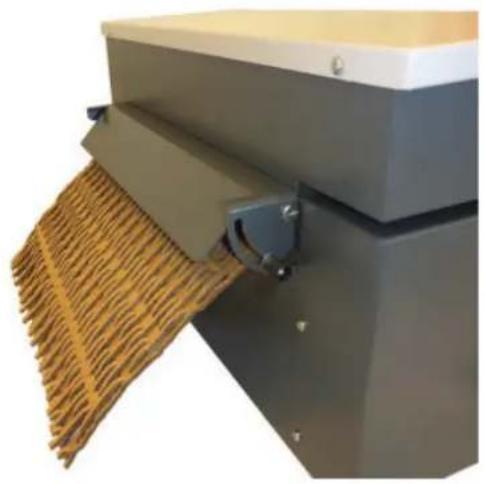

- Lükake vähemalt 2–3 kartongikihti üksteise järel sisse, alles siis väljub pressplaadi alt polsterdatud kartong.

Eemaldage materjalijäägid, kui lähete režiimist „Kartongi polsterdamine“ üle režiimile „Kartongi perforeerimine“.

- Lülitage masin välja.

6 Kasutamine

Hoob üleval: nihutamiseks

Hoob all: piirik fi kseeritud

7 Törgete körvaldamine

Ummistus

Vajutage törgete korral materjali eemaldamiseks reverseerimisklahvi.

Lõikemehhanism liigub umbes 3 sekundit tagurpidi ja lükkab kartongi tagasi.

Märkus

Kui kartong on kuni ummistuseni suuremas osas juba sisse tömmatud, võite vajutada ka edasilikumise klahvi. See paneb lõikeseadme tööle edasisuunas ja hävitab ülejäänud kartongi.

Selle funktsiooni ajal vilguvad vaheldumisi näidud „Töövalmis“ ja „Ummistus“.

Teiste rikete korral kontrollige enne meie klienditeeninduse teavitamist, kas mootor oli üle koormatud. Laske masinal enne järgmist kasutamist umbes 15–20 minutit jahtuda.

8 Puhastamine

Lülitage masin välja ja tömmake vörgupistik välja. Masinat vöib puhastada vaid pehme lapi ja örna seebilahusega. Seejuures ei tohi vesi seadmesse tungida.

9 Jäätmekäitlus/ringlussevõtt

Vanad elektri- või elektroonikaseadmed sisaldavad mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või käsitsemise korral

võivad need ohustada inimeste tervist ja keskkonda. Ärge visake vanu seadmeid kunagi olmejäätmete hulka. Järgige kehtivaid eeskirju ning kasutage vanade elektri- ja elektroonika-seadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

10 Tehnilised andmed

Ruutvõrgustiku mõõde 6 × 60 mm
Lõikevõimsus 1 kiht
Töökiirus	8,0
Lõikeava laius 415 mm
Toiteava kõrgus 10 mm
Elektriühendus	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Käitusviis Pidevkäitus
Mootori võimsus 800 W / 625 W / 8	55 W / 660 W
Ümbritseva keskkonna tingimused transportimisel, ladustamisel ja kasutamisel: temperatuur suhteline õhuniiskus kõrgus üle merepinna	-10 °C kuni +25 °C max 90%, mittekondenseeruv max 2000 m
Müraemissioon (tühikäigul/koormusel)	66 - 68 dB(A) 68 - 70 dB(A)
Mõõtmed L × S × K (mm) 610 × 395 × 375
Kaal 47 kg

Paberipurustaja vastab Euroopa Liidu asjaomastele harmoniseeritud direktiividele.

• Madalpingedirektiiv 2014/35/EL
• EMÜ direktiiv 2014/30/EL
• RoHS-i direktiiv 2011/65/EL

ELi vastavusdeklaratsiooni võib tellida tootjalt.
