Tipo de producto	Máquina de relleno de embalaje de cartón
Marca	HSM
Modelo	ProfiPack C400
Dimensiones (L x P x A)	610 x 395 x 375 mm
Peso	47 kg
Alimentación eléctrica	230 V / 50 Hz (versiones 100 V, 120 V, 220 V disponibles)
Potencia del motor	800 W / 625 W / 855 W / 660 W según tensión
Ancho de trabajo	415 mm
Altura de admisión	10 mm
Rendimiento de corte	1 capa
Intervalo de separación	6 x 60 mm
Velocidad de servicio	8,0 m/min
Modo de funcionamiento	Funcionamiento permanente
Nivel sonoro (en vacío / en carga)	66-68 dB(A) / 68-70 dB(A)
Temperatura de funcionamiento	-10 °C a +25 °C
Humedad relativa máx.	90 % sin condensación
Funciones principales	Creación de cojines protectores de embalaje, corte automático de cartones demasiado anchos, marcha adelante/atrás, parada de emergencia
Seguridad	Protección contra atascos (tecla de inversión), parada por interruptor de red, protección contra sobrecarga (enfriamiento necesario)
Mantenimiento y limpieza	Limpieza con agua jabonosa no corrosiva y paño suave; mantenimiento reservado al SAT de HSM
Reparabilidad	Reparaciones solo por el servicio postventa de HSM o técnicos autorizados
Garantía	2 años (excepto desgaste, uso inapropiado, intervención de terceros)
Contenido del envío	Máquina, cable de alimentación, manual
Normas	Directivas UE: baja tensión 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE

Preguntas frecuentes - ProfiPack C400 HSM

¿Cómo poner en marcha el HSM ProfiPack C400?

Coloque el interruptor de red del lado derecho en la posición " I ". El indicador " En funcionamiento " se enciende. Luego presione la tecla de marcha adelante para iniciar el bloque de corte.

¿Qué tipo de cartón se puede usar?

El aparato acepta cartones de un ancho máximo de 415 mm. Los cartones más anchos se cortan automáticamente. Se recomienda insertar al menos 2 o 3 cartones seguidos para obtener un relleno continuo.

¿Qué hacer en caso de atasco del cartón?

Accione la tecla de inversión (marcha atrás). El bloque de corte retrocede durante aproximadamente 3 segundos para liberar el cartón. Si el cartón ya está muy avanzado, puede usar la tecla de marcha adelante para destruirlo.

¿Cómo limpiar el aparato?

Apague el aparato y desconecte el enchufe de red. Limpie solo con un paño suave empapado en agua jabonosa no corrosiva. Evite que cualquier líquido penetre en el interior.

¿Cuál es la tensión de alimentación requerida?

La tensión depende del modelo. Verifique la placa de características. Las versiones disponibles son: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz y 230 V / 50 Hz.

¿Puede el aparato funcionar de forma continua?

Sí, el modo de funcionamiento es permanente. Sin embargo, en caso de sobrecarga, deje enfriar la máquina de 15 a 20 minutos antes de volver a ponerla en servicio.

¿Cuáles son las dimensiones totales?

Las dimensiones son de 610 mm de largo, 395 mm de profundidad y 375 mm de alto. El peso es de 47 kg.

¿Cómo ajustar el tope?

Use la palanca: en posición alta para desplazar, en posición baja para un tope fijo. Apriete a mano las tuercas de mariposa para ajustar la trampilla.

¿Este aparato es adecuado para niños?

No, el aparato no debe utilizarse en lugares accesibles a los niños debido a los riesgos de lesiones (manos, cabello, ropa). Deben respetarse las estrictas instrucciones de seguridad.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto y reparaciones son realizadas exclusivamente por el servicio postventa de HSM o sus socios autorizados. Póngase en contacto con el SAT de HSM para cualquier intervención.

MANUAL DE USUARIO ProfiPack C400 HSM

español: Aparato para la fabricación de acolchados para embalaje ..... 23

1 Uso conforme a lo previsto, garantía

El Profi Pack C400 está concebido exclusivamente para la fabricación de acolchados para embalaje de cartón.

El período de garantía de la máquina es de 2 años. La garantía no cubre el desgaste y los daños debidos a un tratamiento inadecuado, al desgaste natural o bien a una manipulación por parte de terceros.

Desconecte el Profi Pack cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

Los trabajos de mantenimiento sólo deben realizarlos el servicio postventa de HSM y los técnicos de mantenimiento de nuestras partes contratantes.

2 Indicaciones de seguridad

Antes de la primera puesta en marcha de la máquina, lea las instrucciones de servicio y téngalas siempre a mano para poder consultarlas en cualquier momento. Tenga en cuenta todas las indicaciones de seguridad acerca del Profi Pack.

¡Peligro de lesiones!

No toque nunca la apertura de alimentación por la que se introduce el papel.

¡Peligro de sufrir lesiones por tirones!

Impida que el pelo largo, la ropa suelta, corbatas, bufandas, collares, pulseras, etc. penetren en el área de la abertura de alimentación. No procese en la máquina ningún material proclive a la formación de bucles, por ejemplo, cintas, cordeles, láminas plásticas blandas.

¡Peligros para niños y adultos!

Este dispositivo no es adecuado para el uso en lugares donde pueda haber niños.

• Preste atención a que el conector de red esté fácilmente accesible.
• Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
• Evite que penetre líquido en el Profi Pack.
• La máquina no se debe instalar cerca de un radiador ni de ninguna fuente de calor.
• Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

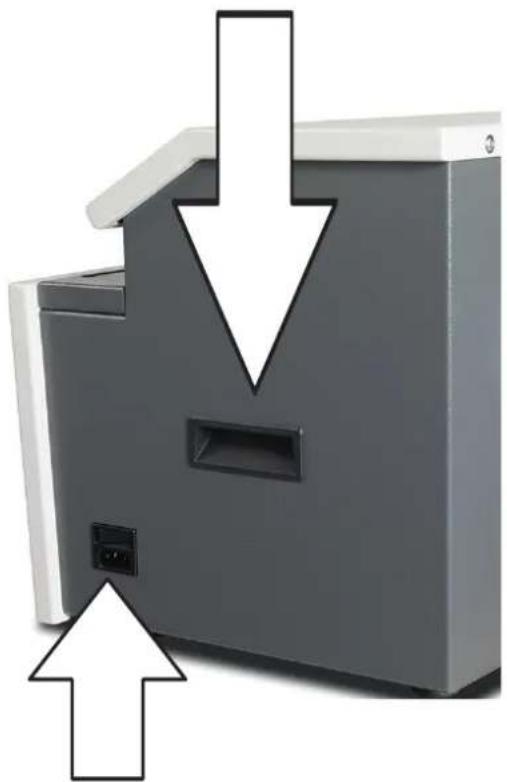

3 Transporte, instalación

Use las asas de agarre empotradas en ambos lados para el transporte.

Conecte del cable de conexión a la máquina. La conexión se debe realizar a un suministro de corriente que corresponda a los datos indicados en la placa de características. Asegúrese de que el cable de conexión quede libre y a que no se pueda pisar. Enchufe el conector de la máquina en un enchufe instalado correctamente.

4 Vista general

1 Ranura de introducción
2 Indicación de seguridad
3 Adhesivo de advertencia / placa de características
4 Panel de mando
5 Tope
6 Trampilla "Acolchado"

5 Panel de mando y campo de indicación

1 Tecla de avance
2 Tecla de parada
3 Tecla de inversión
4 Indicador "En funcionamiento"
5 Indicador "Bloqueo"

6 Manejo

Conexión

- Conecte el interruptor de red en el lado derecho en "I".

- Se enciende el indicador "En funcionamiento". La máquina está ahora en funcionamiento.

Pulse la "Tecla de avance".

El mecanismo de corte se pone en funcionamiento.

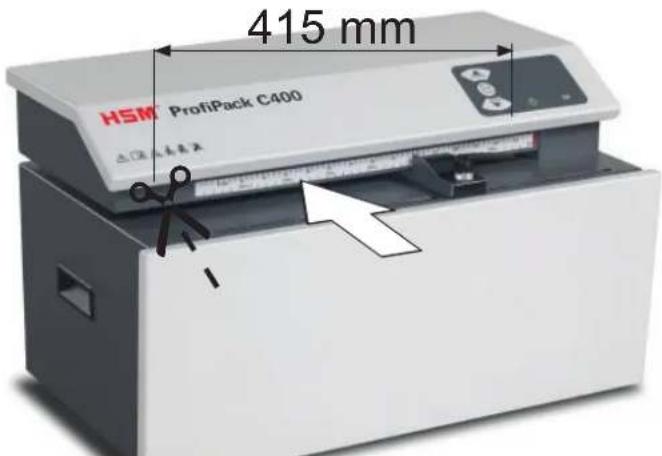

Alimentación de cartones

• Los cartones se procesan hasta una anchura de hasta 415 mm.
• Cartones más anchos se cortarán de forma automática.
• Al pulsar la tecla de parada se desconecta el mecanismo de corte.

Desconexión

- Conecte el interruptor de red en el lado derecho en "0".

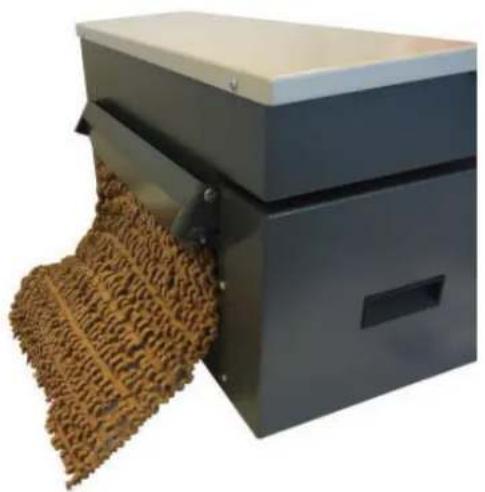

Funcionamiento normal

Trampilla arriba

Ajuste apretando ligeramente los Tuerca de mariposa izquierdos.

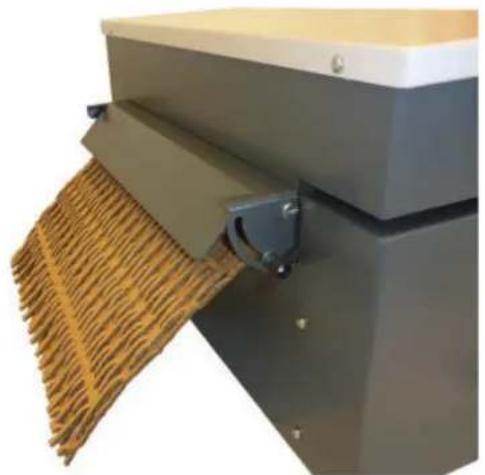

Trampilla en posición inferior

Ajuste apretando ligeramente los Tuerca de mariposa izquierdos.

- Inserte al menos 2-3 cartones uno tras otro, solo entonces el cartón acolchado saldrá cartón acolchada saldrá de la chapa de compresión.

Eliminación de residuos de material

Elimine los residuos de material cuando cambie de “acolchado de cartones” a “perforación de cartones”.

- Desconectar la máquina.

6 Manejo

Palanca arriba: para desplazar Palanca abajo: tope fi jo

7 Solución de fallos

Bloqueo

Accione la “tecla de inversión” para la toma de material en caso de fallos.

El mecanismo de corte funciona durante aprox. 3 seg hacia atrás y hace retroceder al cartón.

Nota

En caso de que el cartón ya haya sido arrastrado una gran parte hasta el bloqueo, también puede pulsar la tecla de avance. De esta forma, el mecanismo de corte avanza hacia delante y destruye el resto del cartón. Durante este funcionamiento parpadea de forma alternativa “En funcionamiento” y “Bloqueo”.

En caso de otros fallos, asegúrese de no haber sobrecargado el motor antes de informar a nuestro servicio postventa. Antes de una nueva puesta en marcha la máquina deje que se enfríe durante aprox. 15 – 20 min.

8 Limpieza

Apague inmediatamente la máquina y desenchufe el conector de red. Para la limpieza utilice únicamente un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

9 Gestión de residuos / reciclaje

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato. En caso de manejo

o gestión de residuos incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente.

No deseche los aparatos usados en los materiales de residuo. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Gestione los residuos de todos los materiales de embalaje de forma respetuosa con el medio ambiente.

10 Características técnicas

Medida de la plantilla 6 x 60 mm
Potencia de corte 1 capa
Velocidad de trabajo 8,0 m/min
Anchura de trabajo 415 mm
Altura de entrada 10 mm
Conexión	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Modo de servicio Funcionamiento continuo
Potencia del motor 800 W / 625 W / 855 W / 660 W
Condiciones ambientales para el transporte, el almacenamiento y el servicio:Temperatura Humedad relativa del aire Altura sobre el nivel del mar	entre -10 °C y hasta +25 °Cmáx. 90 %, sin condensarmáx. 2.000 m
Emisión de ruidos(en vacío / cargada)	66 - 68 dB(A)68 - 70 dB(A)
Medidas An x P x Al (mm) 610 x 395 x 375
Peso 47 kg

La destructora de documentos cumple con la legislación de armonización relevante de la Unión Europea:

• Directiva de Baja Tensión 2014/35/UE
  • Directiva CEM 2014/30/UE
  • Directiva RoHS 2011/65/UE

Puede solicitarse al fabricante la declaración CE de conformidad.
