GEBRUIKSAANWIJZING ProfiPack C400 HSM

nederlands: Toestel voor het produceren van verpakkingskarton 33

1 Beoogd gebruik, garantie

De Profi Pack C400 is uitsluitend bestemd voor het produceren van verpakkingsbuff ers van karton.

De garantietijd voor de machine bedraagt 2 jaar. Slijtage, schade door verkeerde behandeling, natuurlijke slijtage resp. ingrepen door derden vallen, niet onder de garantie.

Schakel de Profi Pack uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reini-ging.

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

2 Veiligheidsinstructies

Lees voor inbedrijfstelling van de machine de gebruiksaanwijzing en bewaar deze voor later gebruik. Neem alle veiligheidsaanwijzingen op de Profi Pack in acht.

Gevaar voor verwondingen!

Grijp nooit in de sleuf van de toe- voeropening.

Gevaar voor verwondingen door naar binnen trekken!

Houd lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden etc. niet in de buurt van de toevoeropening. Verwerk geen materiaal dat de neiging heeft om lussen te vormen, bijv. tape, koorden, zacht plasticfolie.

Gevaren voor kinderen en andere personen!

Deze inrichting is niet geschikt voor gebruik op locaties waar eventueel kinderen aanwezig kunnen zijn.

• Zorg ervoor dat de stekker makkelijk bereikbaar is.
• Controleer voor het insteken van de stekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Voorkom dat vloeistoffen in de ProfiPack terechtkomen.
• De machine mag niet in de buurt van een verwarmingselement of een andere warm-tebron opgesteld worden.
• De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

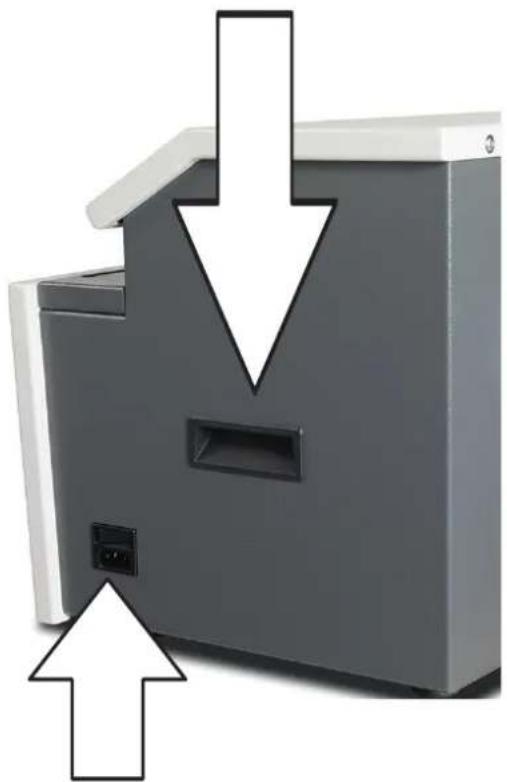

3 Transport en opstelling

Gebruik de handgrepen aan de beide zijkanten voor transport.

Sluit de verbindingskabel op de machine aan. De machine moet op een stroombron worden aangesloten die overeenkomt met de gegevens op het typeplaatje. Let erop dat de aansluitkabel vrij ligt en dat er niet op de kabel getrapt kan worden. Steek de stekker van de machine in een geaarde contactdoos die volgens de voorschriften is geïnstalleerd.

4. Overzicht

HSM ProfiPack C400 2 3 1 6 4 5

1 Toevoeropening
2 Veiligheidsaanwijzing
3 Waarschuwingssticker/typeplaatje
4 Bedieningspaneel
5 Aanslag
6 Klep „Opbolling”

5 Bedienings- en weergaveveld

1 Toets vooruit
2 Stoptoets
3 Omkeertoets
4 Weergave „Gebruiksklaar”
5 Weergave „Blokkering“

6 Bediening

Inschakelen

- Schakel de netschakelaar aan de rechterkant op „l”.

- Weergave „Gebruiksklaar“ brandt. De machine is gebruiksklaar.

Druk op de toets „Vooruit”. Snijwerk start op.

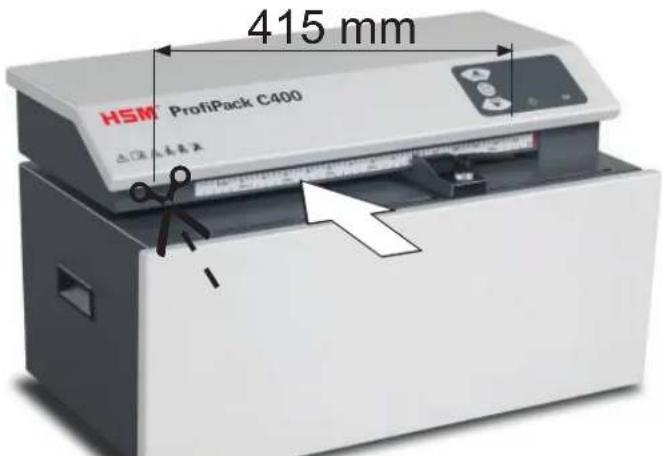

Karton toevoeren

415 mm HSM ProfiPack C400

• Karton wordt tot een breedte van 415 mm verwerkt.
• Breder karton wordt automatisch afgesneden.
• Door drukken op de stopknop schakelt het snijwerk uit.

Uitschakelen

- Schakel de netschakelaar aan de rechterkant op stand „0”.

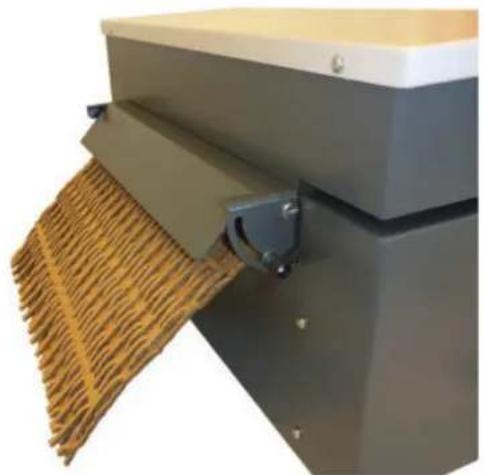

Klep boven Instelling met de Vleugelmoer links handvast aandraaien.

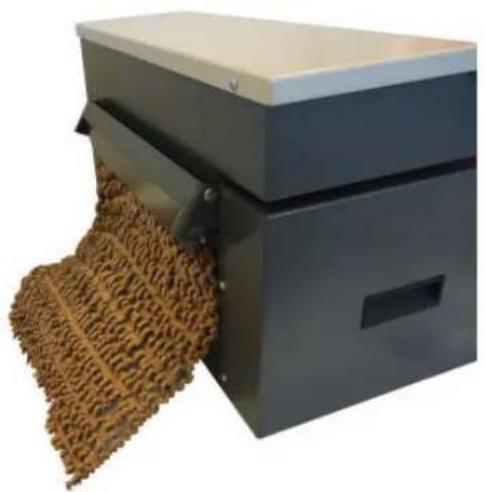

Klep in positie onder Instelling met de Vleugelmoer links handvast aandraaien.

- Eén voor één minstens 2 - 3 stukken karton invoeren, daarna komt het opgebolde karton eruit aan de stuikplaat.

Materiaalresten verwijderen

Verwijder materiaalresten voor het wisselen van „Karton opbollen” naar „Karton perforeren”.

• Machine uitschakelen.

6 Bediening

Hendel boven: voor het verschuiven Hendel onder: aanslag vast

7 Storingen verhelpen

Blokkade

Bedien voor de materiaaluitname bij storingen de „Omkeertoets”.

Het snijwerk loopt ca. 3 s achteruit en schuift het karton terug.

Opmerking

Als het karton tot aan de blokkering al voor een groot deel ingetrokken werd, kan ook de toets vooruit worden ingedrukt. Daardoor loopt het snijwerk vooruit en vernietigt het resterende karton.

Gedurende deze functie knippert afwisselend „Gebruiksklaar“ en „Blokkade“.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met onze klantendienst. Laat de machine voor opnieuw in bedrijf stellen ca. 15 – 20 min. afkoelen.

8 Reiniging

Schakel de machine uit en trek de stekker uit het stopcontact. Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij mag geen water in het apparaat binnendringen.

9 Afvoer/recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoff en, die nodig waren voor een goede en veilige werking van het apparaat.

Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpak-kingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieu-vriendelijke wijze kunnen worden verwerkt.

Rastermaat 6 x 60 mm
Snijcapaciteit 1 laag
Werksnelheid	8,0
Invoerbreedte 415 mm
Invoerhoogte 10 mm
Aansluiting	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Bedrijfsmodus Continubedrijf
Motorvermogen 800 W / 625 W / 855 W / 660 W
Omgevingsvoorwaarden voor transport, opslag en gebruik: Temperatuur Relatieve luchtvochtigheid Hoogte boven NAP	-10 °C tot +25 °C max. 90 %, niet-condenserend max. 2000 m
Geluidsemissie (onbelast/belast)	66 - 68 dB(A) 68 - 70 dB(A)
Afmetingen B x D x H (mm) 610 x 395 x 375
Gewicht 47 kg

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2014/35/EU
• EMC-richtlijn 2014/30/EU
• RoHS-richtlijn 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
