MANUAL DE UTILIZADOR ProfiPack C400 HSM

INSTRUÇÕES DE OPERAÇÃO

GEBRUIKSAANWIJZING

BRUGSVEJLEDNING

BRUKSANVISNING

KÄYTTÖOHJE

BRUKSANVISNING

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

KASUTUSJUHEND

português: Aparelho para o fabrico de embalagens almofadadas ..... 28

1 Utilização adequada, garantia

A Profi Pack C400 destina-se exclusivamente ao fabrico de material almofadado para embalagens de cartão.

O período de garantia da máquina é de 2 anos. Desgaste, danos decorrentes do uso indevido, desgaste natural ou intervenções de terceiros não estão abrangidos pela garantia.

2 Indicações de segurança

Antes da colocação em funcionamento, leia as instruções de utilização da máquina e conserve-as para uma utilização posterior.

Preste atenção a todas as indicações de segurança afi xadas na Profi Pack.

Perigo de ferimentos!

Nunca coloque as mãos na ranhura da abertura de inserção.

Nunca aproxime cabelo comprido, peças de vestuário soltas, gravatas, cachecóis ou lenços, fi os ou pulseiras, ou afi ns, da zona da abertura de inserção. Não processe material com tendência à formação de laços como fi tas, remates, películas de plástico mole.

Perigos para crianças e outras pessoas!

Este dispositivo não é adequado para ser utilizado em locais onde crianças possam estar presentes.

Desligue a Profi Pack e desligue a fi cha de alimentação em caso de danos ou de funcionamento incorreto, assim como para mudança de local ou limpeza.

Os trabalhos de assistência são da competência exclusiva da assistência técnica HSM e dos técnicos de assistência dos nossos parceiros contratuais.

• Garanta que a fi cha de alimentação está facilmente acessível.
• Antes de ligar a fi cha de alimentação, garanta que a tensão e a frequência do seu circuito elétrico estão conformes com as indicações da placa de especificações.
• Evite a penetração de substâncias líquidas na Profi Pack.
• A máquina não pode ser instalada próxima de um aquecedor ou outra fonte de calor.
• As ranhuras de ventilação devem estar desobstruídas e a uma distância mínima de 5 cm em relação a paredes e móveis.

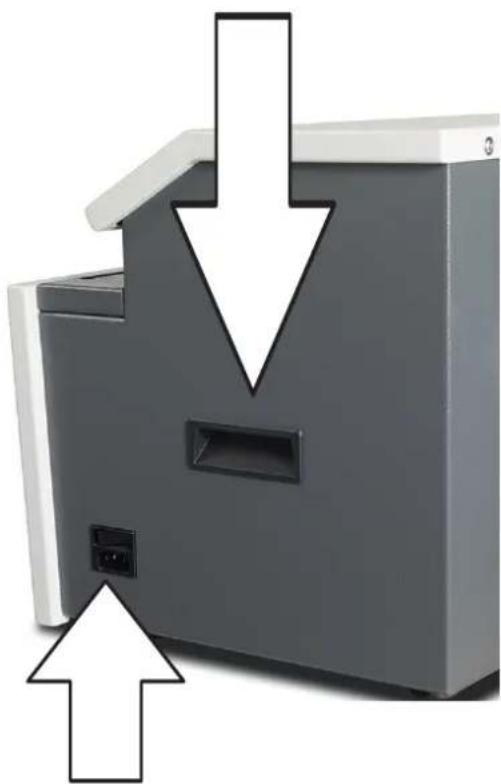

3 Transporte, instalação

Para o transporte, utilize as duas pegas laterais.

Conecte o cabo de ligação à máquina. A máquina tem de ser conectada a uma tomada de energia que corresponda às indicações da placa de especificações. Garanta que o cabo de ligação está livre e em posição que não possa ser pisado. Insira a fi cha de conexão da máquina numa tomada devidamente instalada.

4 Vista geral

HSM ProfiPack C400 2 3 1 6 4 5

1 Abertura de inserção
2 Indicação de segurança
3 Autocolante de advertência/Placa de especificações
4 Painel de comando
5 Batente
6 Tampa "Almofadar"

5 Painel de comando e de visualização

1 Botão de avanço
2 Botão de paragem
3 Botão de inversão
4 Indicação "Operacional"
5 Indicação "Bloqueio"

6 Operação

Ligar

- Rodar o interruptor de alimentação do lado direito para a posição "I".

- A indicação "Operacional" acende.

A máquina está operacional.

Prima o "botão de avanço".

O mecanismo cortador arranca.

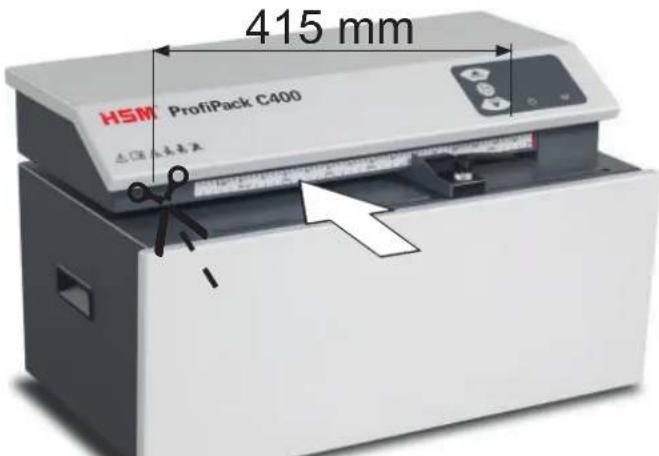

Colocar cartonagem

HSM ProfiPack C400 415 mm

• A cartonagem é processada numa largura máxima de 415 mm.
• Os cartões mais largos são cortados automaticamente.
• Ao premir o botão de paragem, o mecanismo cortador para.

Desligar

- Rodar o interruptor de alimentação do lado direito para a posição "0".

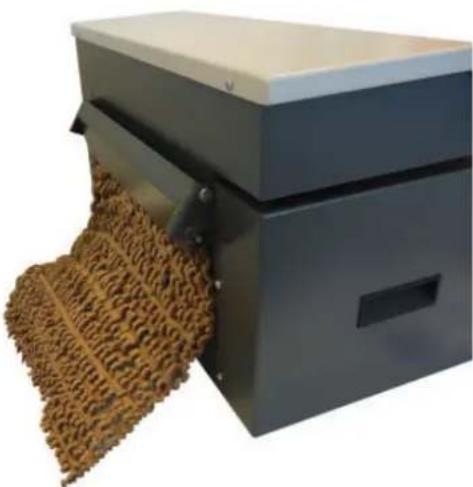

Funcionamento normal

Tampa, em cima

Apertar os dispositivos de ajuste com uma chave de Porca de asa, lado esquerdo.

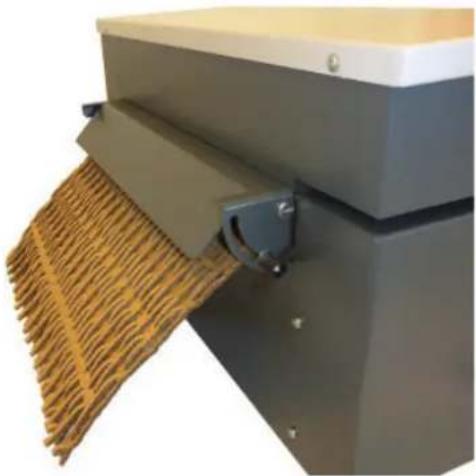

Tampa na posição inferior

Apertar os dispositivos de ajuste com uma chave de Porca de asa, lado esquerdo.

- Inserir pelo menos 2–3 cartões consecutivamente. Só então é que o cartão almofadado sairá pela chapa de pressão.

Remover os restos de material

Remova os restos de material quando mudar de “Almofadar o cartão” para “Perfurar o cartão”.

- Desligar a máquina.

6 Operação

Alavanca, em cima: para deslocar Alavanca, em baixo: fi xar batente

7 Eliminação de avarias

Bloqueio

Em caso de falhas e para a remoção de material, prima o “botão de inversão”.

O mecanismo cortador funciona durante aprox. 3 seg. no sentido inverso, expulsando o cartão.

Nota

Se, no momento do bloqueio, grande parte do cartão já tenha sido inserido, pode premir o botão de avanço. O mecanismo cortador avança, destruindo o restante cartão. Durante esta função, as indicações “Operacional” e “Bloqueio” piscam alternadamente.

Com outro tipo de falhas, verifi car antes da notifi cação do nosso serviço de assistência técnica, se o motor foi sobrecarregado. Deixar a máquina arrefecer durante aprox. 15 a 20 minutos antes de a colocar novamente em funcionamento.

8 Limpeza

Desligue a máquina e desligue a fi cha elétrica. A limpeza apenas deve ser realizada com um pano macio e uma solução de água e sabão suave. Durante a limpeza não deve haver infi Itrações de água na máquina.

9 Eliminação/reciclagem

Os aparelhos elétricos e eletrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em caso de eliminação ou manutenção incorreta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições atualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos elétricos e eletrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

10 Especifi cações técnicas

Dimensão de engate 6 x 60 mm
Capacidade de corte 1 camada
Velocidade de trabalho 8,0 m/min
Largura de trabalho 415 mm
Altura de inserção 10 mm
Conexão	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Modo de funcionamento Funcionamento contínuo
Potência do motor 800 W / 625 W / 855 W / 660 W
Condições ambientais durante o transporte, armazenamento e funcionamento:Temperatura Humidade relativa do ar Altura acima do nível do mar	-10 °C a +25 °Cmáx. 90%, sem condensação máx. 2000 m
Emissão de ruídos (marcha em vazio/sob carga)	66 - 68 dB(A)68 - 70 dB(A)
Dimensões L x P x A (mm) 610 x 395 x 375
Peso 47 kg

A destruidora de documentos cumpre as normas de harmonização aplicáveis da União Europeia:

• Diretiva sobre baixa tensão 2014/35/UE
  • Diretiva CEM 2014/30/UE
  • Diretiva Europeia RoHS 2011/65/UE

A declaração de conformidade da UE pode ser solicitada junto do fabricante.
