NAUDOJIMO INSTRUKCIJA ProfiPack C400 HSM

lietuvių k.: Prietaisas pakavimo užpildui iš kartono gaminti 123

1 Tinkamas naudojimas, garantija

„Profi Pack C400“ yra skirtas tik pakavimo užpildui iš kartono gaminti.

Mašinai suteikiama 2 metų garantija. Garantija nesuteikiama prietaisui nusidėvėjus, sugedus dėl netinkamo naudojimo, natūraliai susidėvėjus arba kitiems atliekant remonto darbus.

2 Saugos nurodymai

Prieš pradėdami naudoti aparatą, perskaitykite naudoji-mo instrukciją. Saugokite ją, kad galėtumėte ir vėliau pasinaudoti. Atsižvelkite i visus saugos nurody-mus, pateiktus ant „Profi Pack“.

Susižalojimo pavojus!

Niekada nekiškite pirštų i tiekimo angą.

Gali jtraukti ir sunkiai sužaloti!

Nuo tiekimo angos patraukite ilgus plaukus, laisvus drabužius, kaklaraiščius, šalikus, kaklo ir rankų grandinėles ir t. t. Neapdirb-kite tokių medžiagų, kurios gali sudaryti kilpas, pvz., juostų, raiščių, minkšto plastiko plėvelių.

Pavojus vaikams ir kitiems asmenims!

Šis įrenginys nėra tinkamas naudoti vietose, kuriose gali būti vaikų.

„Profi Pack“ sugedus arba ne- tinkamai veikiant, taip pat prieš pakeisdami jo stovėjimo vietą ar prieš jį valydami, prietaisą visada išjunkite ir ištraukite tinklo kištuką.

Serviso darbus gali atlikti tik HSM klientų aptarnavimo servisas ir mūsų sutartinių partnerių serviso technikai.

• Pasirūpinkite, kad tinklo kištukas būtų lengvai prieinamas.
• Prieš kišdami tinklo kištuką patikrinkite, ar įtampa ir tinklo įtampos dažnis sutampa su nurodytais specifikacijų lentelėje.
• Venkite, kad i „ProfiPack“ patektų skysčių.
• Draudžiama prietaisą statyti netoli šildytuvo ar kitų šilumos šaltinių.
• Ventiliacinis plyšys negali būti užblokuotas, iki sienos ar baldų turi likti ne mažesnis nei 5 cm atstumas.

3 Gabenimas, pastatymas

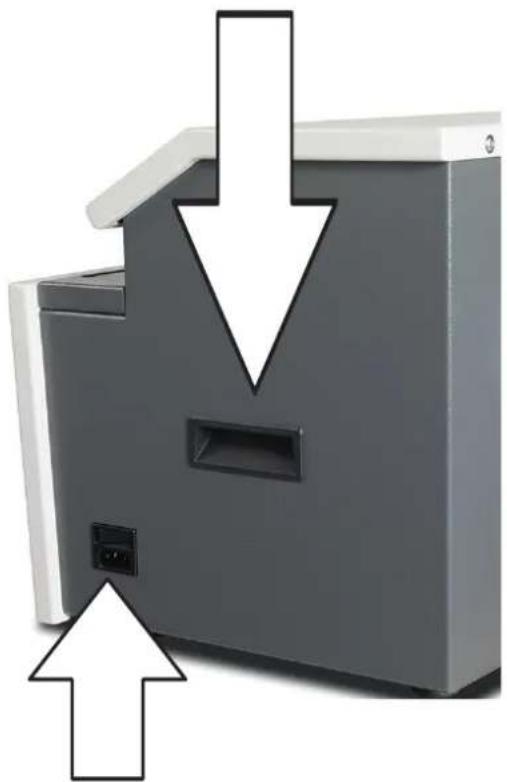

Transportavimui naudokite abiejuose šonuose esančias prilaikymo išėmas.

Prijunkite jungiamajj kabelj prie mašinos. Prijungti reikia prie elektros srovės šaltinio, atitinkančio duomenis nurodytus specifikacijų lentelėje. Atkreipkite dėmesį j tai, kad jungiamasis kabelis turi būti nutiestas laisvai ir ant jo negalima lipti. Įkiškite prietaiso prijungimo kištuką į tinkamai instaliuotą kištukinį lizdą.

4 Apžvalga

HSM ProfiPack C400 2 3 1 6 4 5

1 Tiekimo anga
2 Saugos nurodymas
3 lspėjamasis lipdukas / specifikacijų lentelė
4 Valdymo skydelis
5 Atrama
6 Dangtis „Kartono glamžymas“

5 Valdymo ir indikatorių laukelis

1 Tiesioginės eigos mygtukas
2 Stabdymo mygtukas
3 Reversavimo mygtukas
4 Indikatorius „Parengtas naudoti“
5 Indikatorius „Kamšatis“

6 Valdymas

ljungimas

- Dešinėje pusėje esantį tinklo jungiklj perjunkite į „l“ padėtį.

- Užsidega indikatorius „Paruošta eksploatacijai“.

Prietaisas parengtas naudoti.

Paspauskite „Tiesioginės eigos mygtuką“.

Paleidžiamas pjaustymo mechanizmas.

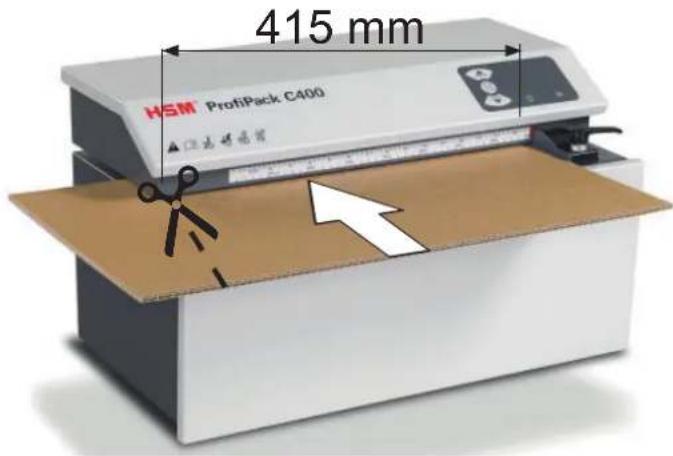

Kartono tiekimas

415 mm HSM ProfiPack C400

• Galima apdoroti iki 415 mm pločio kartoną.
- Platesnis kartonas bus automatiškai nupjautas.
- Paspaudus stabdymo mygtuką pjaustymo mechanizmas stabdomas.

Išjungimas

- Dešinėje pusėje esantį tinklo jungiklį perjunkite į „0“ padėtį.

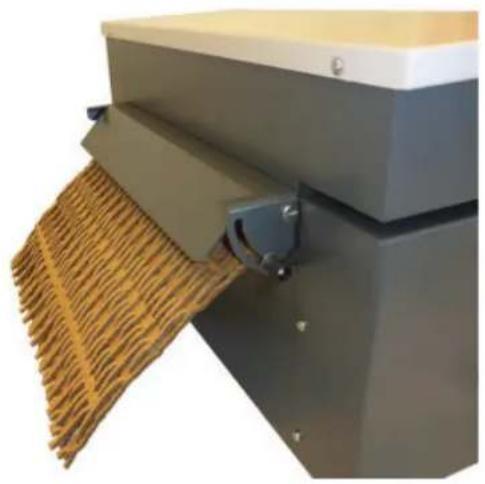

Nustatykite padėtį ranka kairėn tvirtai priverždami sparnuotają veržlę.

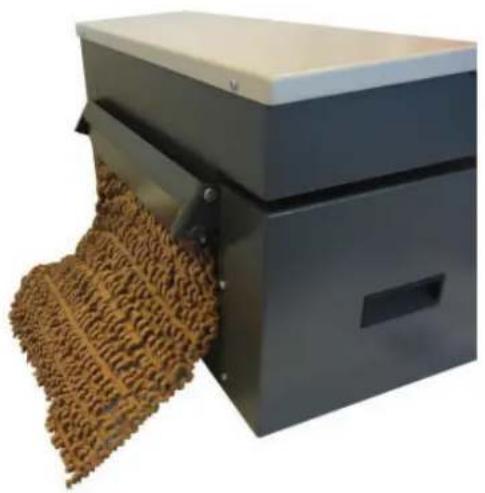

Amortizuojančio užpildo gamybos režimas

Dangtis apačioje

Nustatykite padėtį ranka kairėn tvirtai priverždami sparnuotają veržlę.

- Įkiškite mažiausiai 2–3 kartono gabalus – tik tada prie glamžymo plokštės pasirodys suglamžytas kartonas.

Medžiagos likučių šalinimas

Pašalinkite medžiagos likučius, kai keisite darbo režimą iš „Kartono glamžymo“ i „Kartono perforavimą“.

- lšjunkite jrenginį.

6 Valdymas

Svirtis viršuje: skirta perstumti Svirtis apačioje: atrama nejuda

7 Gedimų šalinimas

Kamšatis

Kad gedimo atveju galėtumėte išimti medžiagą, paspauskite „Reversavimo mygtuką“.

Pjaustymo mechanizmas veikia mažć 3 sek. atbuline eiga ir kartoną stumia atgal.

Pastaba

Jei didesnė kartono dalis jau buvo įtraukta iki susidarant spūsčiai, taip pat galite spausti tiesioginės eigos mygtuką. Dėl to pjaustymo mechanizmas ima veikti pirmyn ir sunaikina likusį kartoną.

Šiai funkcijai veikiant paeiliui žybsi indikatoriai „Parengtas naudoti“ ir „Kamšatis“.

Atsiradus kitiems gedimams, prieš pranešdami mūsų klientų aptarnavimo tarnybai, prašom patikrinti, ar variklis nebuvo perkrautas. Prieš vėl pradėdami naudodami mašiną, leiskite jai apie 15–20 min. atvėsti.

8 Valymas

Išjunkite prietaisą ir ištraukite maitinimo tinklo kištuką. Valyti galima tik minkšta šluoste ir švelniu muiluoto vandens tirpalu. ľ prietaisą negali patekti vandens.

9 Utilizavimas / perdirbimas

Senuose elektros ir elektroniniuose prietaisuose yra daug vertingų medžiagų, tačiau juose taip pat yra kenksmingų elementų, kurie buvo reikalingi užtikrinti prietaiso veikimą ir saugumą. Netinkamai utilizuoti

arba naudojami, jie gali būti pavojingi žmogaus sveikatai ir aplinkai. Prietaiso niekada neišmeskite kartu su buitinėmis atliekomis. Atsižvelkite į šiuo metu galiojančius potvarkius ir atiduokite elektros ir elektroninius prietaisus perdirbti į jų surinkimo punktus. Visas pakuotės medžiagas taip pat utilizuokite aplinkai saugiu būdu.

10 Techniniai duomenys

Rastro matmuo 6 x 60 mm
Pjaustymo galia 1 padėtis
Veikimo našumas 8,0 m/min.
Angos plotis 415 mm
Tiekimo aukštis 10 mm
Jungtis	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Darbo režimas Nepertraukiamas režimas
Variklio galia 800 W / 625 W / 855 W / 660 W
Gabenimo, sandėliavimo ir eksploatavimo aplinkos sąlygos: temperatūra santykinis oro drėgnis absoliutusis aukštis	nuo -10 °C iki +25 °C maks. 90 %, nesikondensuojantis maks. 2 000 m
Triukšmo emisija (tuščioji eiga / apkrova)	66–68 dB(A) 68–70 dB(A)
Matmenys P x G x A (mm) 610 × 395 × 375
Svoris 47 kg

Mašina pakavimo užpildui gaminti atitinka Europos Sajungos darniuosius standartus:

• Žemosios įtampos direktyvą 2014/35/ES
  • EMS direktyvą 2014/30/ES
  • ROHS II direktyvą 2011/65/ES

ES atitikties deklaracijos galima teirautis gamintojo.
