Tip produs	Mașină de umplere a ambalajelor din carton
Marcă	HSM
Model	ProfiPack C400
Dimensiuni (L x l x H)	610 x 395 x 375 mm
Greutate	47 kg
Alimentare electrică	230 V / 50 Hz (versiuni 100 V, 120 V, 220 V disponibile)
Putere motor	800 W / 625 W / 855 W / 660 W în funcție de tensiune
Lățime de lucru	415 mm
Înălțime de admisie	10 mm
Randament de tăiere	1 strat
Interval de distanțare	6 x 60 mm
Viteză de serviciu	8,0 m/min
Mod de funcționare	Funcționare permanentă
Nivel sonor (în gol / sub sarcină)	66-68 dB(A) / 68-70 dB(A)
Temperatură de exploatare	-10 °C până la +25 °C
Umiditate relativă max.	90 % fără condensare
Funcții principale	Crearea de perne protectoare pentru ambalaje, tăiere automată a cartoanelor prea late, mers înainte/înapoi, oprire de urgență
Siguranță	Protecție împotriva blocajelor (buton de reversare), oprire prin întrerupător de rețea, protecție împotriva suprasarcinii (răcire necesară)
Întreținere și curățare	Curățare cu apă cu săpun necorozivă și cârpă moale; întreținere rezervată service-ului HSM
Reparabilitate	Reparații numai de către serviciul post-vânzare HSM sau tehnicieni autorizați
Garanție	2 ani (exceptând uzura, utilizarea necorespunzătoare, intervenția terților)
Conținutul livrării	Mașină, cablu de alimentare, manual
Norme	Directive UE: joasă tensiune 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE

Întrebări frecvente - ProfiPack C400 HSM

Cum se pornește HSM ProfiPack C400?

Comutați întrerupătorul de rețea din partea dreaptă în poziția „I”. Indicatorul „Pregătit de funcționare” se aprinde. Apoi apăsați butonul de mers înainte pentru a porni blocul de tăiere.

Ce tip de carton poate fi folosit?

Aparatul acceptă cartoane cu o lățime maximă de 415 mm. Cartoanele mai late sunt tăiate automat. Se recomandă introducerea a cel puțin 2-3 cartoane la rând pentru a obține o umplere continuă.

Ce se face în caz de blocaj al cartonului?

Acționați butonul de reversare (mers înapoi). Blocul de tăiere se retrage timp de aproximativ 3 secunde pentru a elibera cartonul. Dacă cartonul este deja avansat, puteți folosi butonul de mers înainte pentru a-l distruge.

Cum se curăță aparatul?

Opriți aparatul și deconectați cablul de alimentare. Curățați numai cu o cârpă moale umezită cu apă cu săpun necorozivă. Evitați pătrunderea lichidului în interior.

Care este tensiunea de alimentare necesară?

Tensiunea depinde de model. Verificați plăcuța indicatoare. Versiunile disponibile sunt: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz și 230 V / 50 Hz.

Aparatul poate funcționa continuu?

Da, modul de funcționare este permanent. Totuși, în caz de suprasarcină, lăsați mașina să se răcească 15-20 de minute înainte de a o reporni.

Care sunt dimensiunile totale?

Dimensiunile sunt: lungime 610 mm, adâncime 395 mm și înălțime 375 mm. Greutatea este de 47 kg.

Cum se reglează opritorul?

Folosiți pârghia: în poziția superioară pentru deplasare, în poziția inferioară pentru un opritor fix. Strângeți manual piulițele cu aripioare pentru a regla clapeta.

Este acest aparat potrivit pentru copii?

Nu, aparatul nu trebuie utilizat în locuri accesibile copiilor din cauza riscului de rănire (mâini, păr, haine). Trebuie respectate instrucțiunile stricte de siguranță.

Unde se găsesc piesele de schimb?

Piesele de schimb și reparațiile sunt asigurate exclusiv de serviciul post-vânzare HSM sau de partenerii săi autorizați. Contactați serviciul HSM pentru orice intervenție.

MANUAL DE UTILIZARE ProfiPack C400 HSM

română: Aparat pentru producerea de umpluturi anti-şoc 93

1 Utilizarea conform destinației, garanție

Aparatul Profi Pack C400 este destinat în exclusivitate producerii de umplutură anti-şoc din carton.

Perioada de garanție acordată de producător pentru mașină este de 2 ani. Uzura, deteriorările datorate manipulării necorespunzătoare, uzurii naturale respectiv intervențiilor unei terțe părți, nu fac obiectul garanției.

În cazul deteriorării sau al unei funcționări incorecte, precum și înainte de schimbarea locului sau curățare, deconectați aparatul ProfiPack și scoateți fișa de rețea.

Efectuarea lucrărilor de service este permisă numai serviciului de clienti-HSM și tehnicienilor de service ai partenerilor noștri contractuali.

2 Indicații de securitate

Înainte de punerea în funcțiune a mașinii, citiți manualul de ex-ploatare și păstrați-l pentru utilizare ulterioară.

Acordati atenție tuturor indicațiilor de securitate amplasate pe Profi Pack.

Pericol de accidentare!

Nu introduceți mâna niciodată în fanta deschiderii de introducere.

Pericol de vătămare prin prindere!

Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mână etc. în zona deschiderii de introducere. Nu prelucrați material care tinde să formeze bucle, de ex. benzi, șnururi, folii moi de plastic.

Pericole pentru copii și alte persoane!

Acest dispozitiv nu este adecvat pentru utilizarea în locații în care pot fi prezenți copii.

• Fiți atenți ca fișa de rețea să fie ușor accesibilă.
• Înainte de introducerea fișei de rețea, verificați dacă tensiunea și frecvența rețelei dumneavoastră de curent coincid cu datele de pe plăcuța de fabricație.
• Evitați ca lichidele să ajungă în aparatul Profi Pack.
• Nu este permisă amplasarea maşinii în apropierea unui corp de încălzit sau a unei alte surse de căldură.
• Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.

3 Transport, instalare

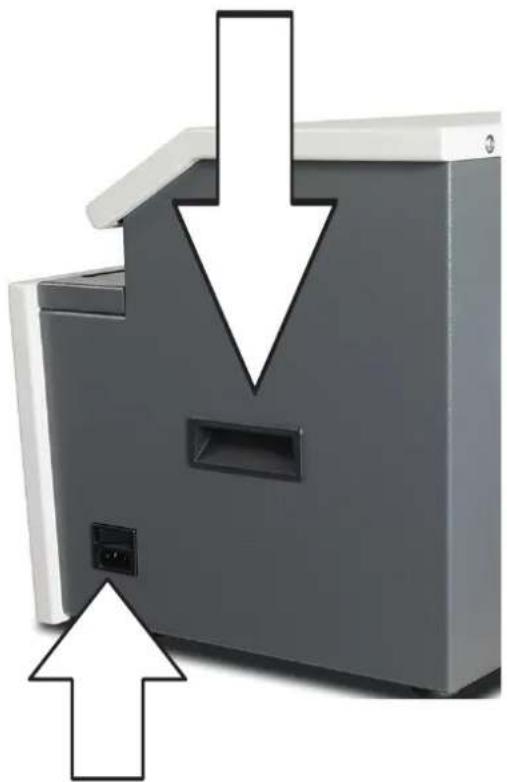

Utilizați mânerele îngropate de pe ambele laterale pentru transport.

Legați cablul de conectare cu mașina. Conexiunea trebuie să aibă loc la o sursă de curent, care corespunde datelor de pe plăcuța de fabricație. Fiți atenți, cablul de conexiune trebuie să stea liber și să nu se poată călca pe acesta. Introduceți ștecherul de conectare al mașinii într-o priză instalată regulamentar.

4 Vedere generală

1 Deschidere de introducere
2 Indicatie de securitate
3 Etichetă de atenționare / Plăcuță de fabricație
4 Panou de comandă
5 Opritor
6 Clapetă „Capitonare”

5 Câmp de operare și afişaj

1 Buton înainte
2 Buton stop
3 Buton de inversare
4 Afişaj „Gata de functionare”
5 Afi şaj „Blocaj”

6 Operarea

Conectarea

- Comutați întrerupătorul de rețea de pe partea dreaptă pe poziția „I”.

- Afişajul „Gata de functionare” se aprinde. Maşina este gata de functionare.

Apăsați „Buton înainte”. Aparatul de tăiat pornește.

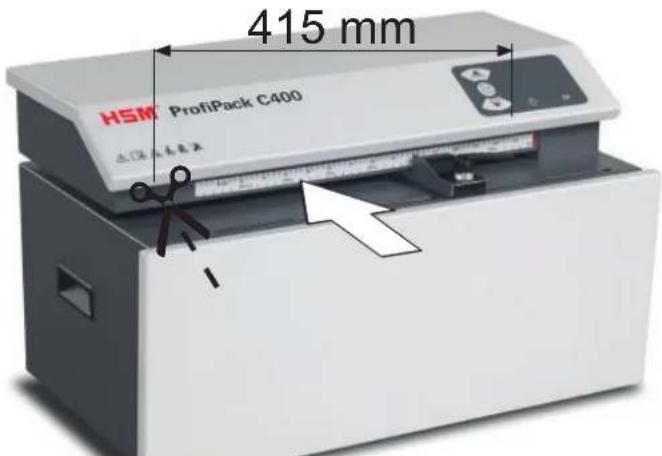

Alimentați cu carton

• Pot fi prelucrate bucăți de carton cu lățimea de până la 415 mm.
• Cartonul mai lat este tăiat în mod automat.
• Prin apăsarea butonului stop, aparatul de tăiat se oprește.

Deconectare

- Comutați întrerupătorul de rețea de pe partea dreaptă pe poziția „0”.

Strângeti cu mâna reglajul cu Piuliță de aripă.

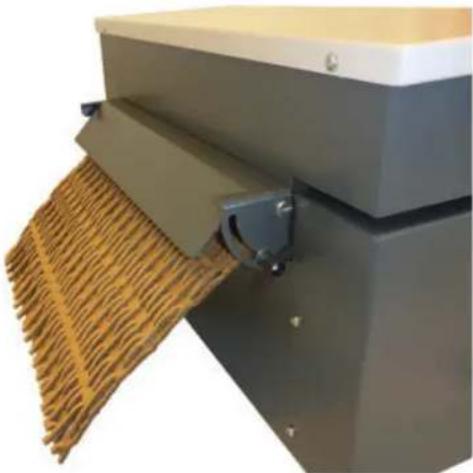

Clapetă în poziție inferioară

Strângeti cu mâna reglajul cu Piuliță de aripă.

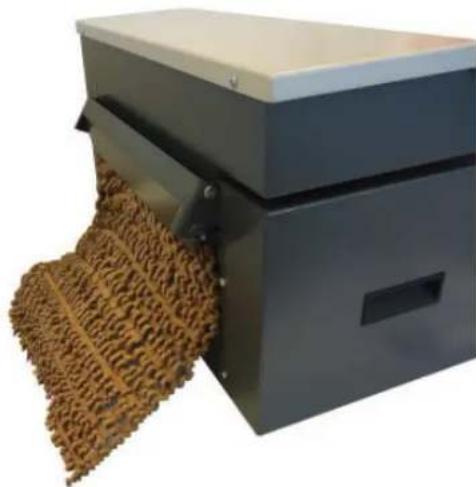

- Introduceți cel puțin 2 - 3 cartoane unul după altul, abia apoi cartonul pentru umplutură anti-șoc iese pe la tabla de refulare.

Îndepărtarea restului de material

Îndepărtați resturile de material, când treceți de pe „Realizare de umplutură anti-șoc din carton” pe „Perforare carton”.

- Opriti maçina.

6 Operarea

Manetă sus: pentru deplasare

Manetă jos: Opritor fi x

7 Înlăturare avariți

Blocaj

Pentru scoaterea materialului în caz de avariia actionați „butonul de inversare”.

▶ Aparatul de tăiat merge cca. 3 sec.

înapoi și împinge cartonul înapoi.

Indicatie

Dacă cartonul a fost tras deja în mare parte până la blocare, puteți apăsa și butonul înainte. Astfel, aparatul de tăiat merge înainte și distruge restul cartonului.

În timpul acestei funcțiuni luminează intermi- tent alternativ „Gata de funcționare” și „Blocaj”.

În cazul altor defectiuni, înainte de înștiințarea serviciului nostru de asistență tehnică, vă rugăm să verificați dacă motorul a fost supra-solicitat. Înainte de repornire, lăsați mașina să se răcească aprox. 15 - 20 min.

8 Curățarea

Opriti mașina și deconectați fișa de rețea. Curățarea se poate face numai cu o cârpă moale și cu o soluție diluată de săpun. Nu este voie să pătrundă apă în aparat.

Aparatele electrice și electronice vechi conțin încă multe materiale valoroase, parțial însă și substanțe nocive care au fost necesare pentru funcționare și securitate. În caz de eliminare ca deșeu sau manipulare greşite, acestea pot deveni periculoase pentru sănătatea omului și pentru mediu. Nu depuneți niciodată aparatele vechi la gunoiul menajer. Respectați prescripțiile actuale în vigoare și folosiți centrele de colectare pentru returnarea și valorificarea aparatelor electrice și electronice vechi. Depuneți și toate materialele ambalajului la un centru de preluare care respectă prescripțiile de mediu.

10 Date tehnice

Dimensiunea rasterului 6 x 60 mm
Putere de tăiere 1 poziție
Viteza de lucru 8,0 m/min
Lățimea de lucru 415 mm
Înălțimea de alimentare 10 mm
Conexiune	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Mod de funcționare	Regim de funcționare permanentă
Puterea a motorului 800 W / 625 W	/ 855 W / 660 W
Condiții ambientale pentru transport, depozitare și funcționare:Temperaturăumiditate relativă a aeruluiÎnălțime peste NN	-10 °C până la +25 °Cmax. 90 %, fără condensmax. 2.000 m
Emisii de zgomot(mers în gol/sarcină)	66 - 68 dB(A)68 - 70 dB(A)
Dimensiuni I x A x Î (mm) 610 x 395 x 375
Masa	47 kg

Distrugătorul de documente îndeplinește normele armonizate aplicabile ale Uniunii Europene:

- Directiva privind aparatele de joasă tensiune 2014/35/UE

- Directiva privind compatibilitatea electromagnetică 2014/30/UE

- Directiva privind restricții de utilizare a substanțelor periculoase în aparatele electrice și electronice 2011/65/UE

Declaratia de conformitate CE poate fi solicitată la producător.
