Тип продукт	Машина за пълнене на картонени опаковки
Марка	HSM
Модел	ProfiPack C400
Размери (Д x Ш x В)	610 x 395 x 375 мм
Тегло	47 кг
Електрическо захранване	230 V / 50 Hz (налични версии 100 V, 120 V, 220 V)
Мощност на мотора	800 W / 625 W / 855 W / 660 W в зависимост от напрежението
Работна ширина	415 мм
Височина на подаване	10 мм
Режеща производителност	1 слой
Интервал на разстояние	6 x 60 мм
Работна скорост	8,0 м/мин
Режим на работа	Постоянна работа
Ниво на шум (на празен ход / под товар)	66-68 dB(A) / 68-70 dB(A)
Работна температура	-10 °C до +25 °C
Макс. относителна влажност	90 % без кондензация
Основни функции	Създаване на защитни опаковъчни възглавници, автоматично рязане на твърде широки картони, напред/назад, авариен стоп
Безопасност	Защита от блокиране (бутон за обрат), спиране чрез мрежов превключвател, защита от претоварване (необходимо охлаждане)
Поддръжка и почистване	Почистване с неагресивна сапунена вода и мека кърпа; поддръжката е запазена за сервизно обслужване на HSM
Ремонтопригодност	Ремонти само от сервизното обслужване на HSM или упълномощени техници
Гаранция	2 години (без износване, неправилна употреба, намеса на трети страни)
Съдържание на доставката	Машина, захранващ кабел, инструкция
Стандарти	Директиви на ЕС: ниско напрежение 2014/35/ЕС, ЕМС 2014/30/ЕС, RoHS 2011/65/ЕС

Често задавани въпроси - ProfiPack C400 HSM

Как да включа HSM ProfiPack C400?

Превключете мрежовия превключвател от дясната страна в положение „I“. Индикаторът „Готов за работа“ светва. След това натиснете бутона за напред, за да стартирате режещия блок.

Какъв тип картон може да се използва?

Устройството приема картони с максимална ширина 415 мм. По-широките картони се режат автоматично. Препоръчва се да поставите поне 2-3 картона последователно за непрекъснато запълване.

Какво да направя при блокиране на картон?

Натиснете бутона за обратен ход (назад). Режещият блок се отдръпва за около 3 секунди, за да освободи картона. Ако картонът вече е много напреднал, можете да използвате бутона за напред, за да го унищожите.

Как да почистя устройството?

Изключете устройството и извадете щепсела. Почиствайте само с мека кърпа, напоена с неагресивна сапунена вода. Избягвайте проникване на течност вътре.

Какво изискване за захранващо напрежение?

Напрежението зависи от модела. Проверете табелката с данни. Наличните версии са: 100 V / 60 Hz, 120 V / 60 Hz, 220 V / 60 Hz и 230 V / 50 Hz.

Може ли устройството да работи непрекъснато?

Да, режимът на работа е постоянен. Въпреки това, при претоварване оставете машината да се охлади 15-20 минути, преди да я включите отново.

Какви са общите размери?

Размерите са 610 мм дължина, 395 мм дълбочина и 375 мм височина. Теглото е 47 кг.

Как да настроя ограничителя?

Използвайте лоста: в горно положение за изместване, в долно положение за фиксиран ограничител. Затегнете ръчно крилчатите гайки, за да регулирате капака.

Подходящо ли е това устройство за деца?

Не, устройството не трябва да се използва на места, достъпни за деца, поради риск от нараняване (ръце, коса, дрехи). Стриктно трябва да се спазват инструкциите за безопасност.

Къде да намеря резервни части?

Резервните части и ремонтите се осигуряват изключително от сервизното обслужване на HSM или неговите упълномощени партньори. Свържете се с HSM сервиз за всяка намеса.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ProfiPack C400 HSM

български: Уред за производство на опаковъчни подложки 98

1 Използване по предназначение гаранция

ProfiPack C400 е предназначен изключително само за производство на опаковъчни подложки от картон.

Машината има гаранционен срок от 2 години. Износване, щети от използване не по предназначение, естествено износване както и интервенции от трети лица не се покриват от гаранцията.

2 Указания за безопасност

Преди пускане в експлоатация на машината за унищожаване на документи прочетете инструкцията за експлоатация и я съхранете за бъдещо използване. Съблюдавайте всички поставени върху ProfiPack указания за безопасност.

Опасност от нараняване!

В никакъв случай не пъхайте ръка в подавача на хартията.

Опасност от нараняване при издърпване навътре!

В обсега на ролките не носете спусната дълга коса, свободно облекло, вратовръзки, шалове, колиета и гривни и др. Не унищожавайте материали, които могат да се увият, например, ленти, шнурове, пластмасово фолио.

Опасности за деца и други лица!

Това съоръжение не е подходящо за употреба на места, където може да има деца.

При повреда или неправилно функциониране както и преди преместване или почистване изключете ProfiPack и извадете щепсела.

Сервизното обслужване трябва да се извършва само от службата за работа с клиенти на фирма HSM и от сервизните техници на нашите търговски партньори.

• Внимавайте щепсельт да е лесно дос- тъпен.
• Преди включване на щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.
• Внимавайте да не попадат течности в Profi Pack.
• Машината не трябва да се поставя в близост до радиатори или други източници на топлина.
• Вентилационните отвори трябва да са свободни и да са на разстояние от сте- ни и от мебели най-малко 5 см.

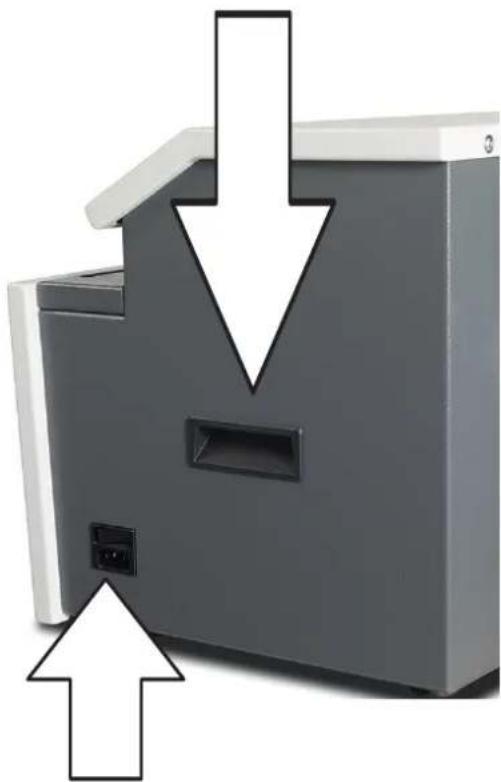

3 Транспорт, поставяне

Използвайте дръжките за хвашане от две- те страни за транспортиране.

Свържете захранващия кабел към машината. Включването трябва да стане към електрически контакт, който съответства на данните от фабричната табелка. Внимавайте свързващият кабел да е свободен и по него да не се стъпва. Поставете щепсела на машината в правилно инсталиран контакт.

4 Преглед

1 Отвор за подаване
2 Указание за безопасност
3 Предупредителни лепенки / Фабрична табелка
4 Табло за управление
5 Опора
6 Капак „Плъзгане нагоре“

1 Бутон напред
2 Бутон за спиране
3 Бутон за обръщане
4 Показание „Готово за работа“
5 Показание „Блокаж“

6 Обслужване

Включване

- Включете превключвателя за за- хранване отдясно на позиция „I“.

- Индикацията „Готово за работа“ свети.
Машината е готова за работа.

Натиснете бутона напред. Режещият модул стартира.

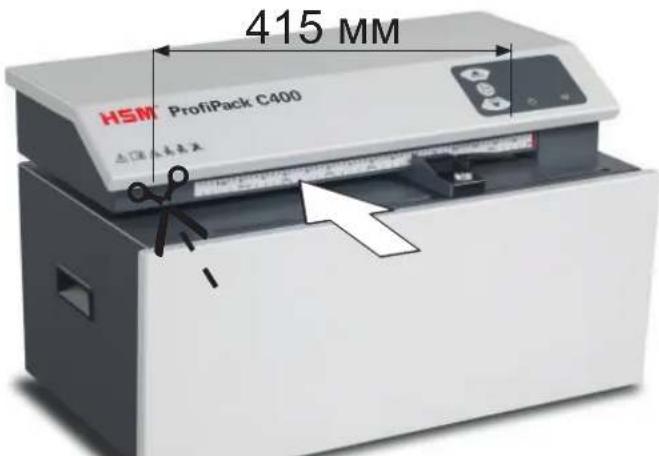

Подаване на картон

• Обработват се картони с ширина до 415 мм.
• По-широкият картон се отязва автоматично.
• Натискайки бутона за спиране, режещият модул спира.

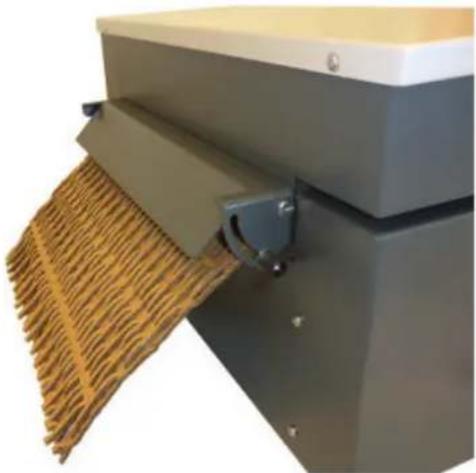

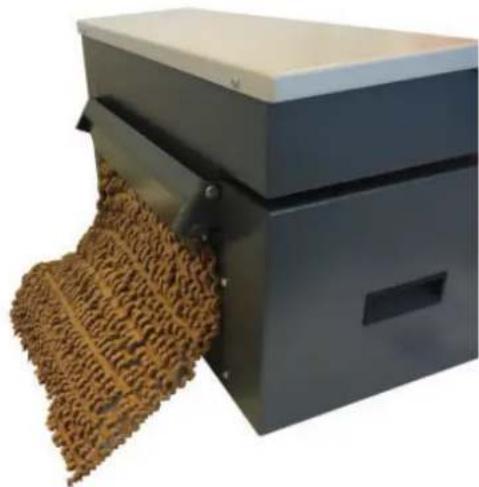

Изключване

- Включете захранващия бутон от дясната страна на показание „0“.

Затегнете ръчно настройката с помощта на Крилчата гайка.

Затегнете ръчно настройката с помощта на Крилчата гайка.

- Вкарайте поне 2 – 3 картона един след друг, едва тогава от притискащата пластина ще излезе уплътненият кар- тон.

Отстраняване на остатъци от материала

Отстранете остатъците от материала, кога- то преминавате от „уплътняване на картон“ към „перфориране на картон“.

- Изключете машината.

6 Обслужване

Лостът е горе: към преместване Лостът е долу: Здрава опора

7 Отстраняване на повреди

Блокаж

В случай на повреда натиснете бутона „Реверсиращ бутон“, за да извадите останал материал.

Режещият механизмъм стартира за около 3 сек. назад и притиска картона обратно.

Указание

Ако картонът до блокировката е вече захванат в по-голямата част, можете да на-тиснете и бутона за стартиране. По този начин режещият инструмент работи отно-во напред и унищожава останалия картон. Докато се изпълнява тази функция, режимите „Готово за работа“ и „Блокада“ започват да мигат.

При други смущения проверете, преди да се обърнете към нашата служба за работа с клиенти, дали не е бил претоварен двигателят. Преди ново пускане оставете машината да се охлади около 15 – 20 min.

8 Почистване

Изключете машината и извадете щекера. Почиствайте само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

9 Изхвърляне / Рециклиране

Старите електрически и електронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При неправилно изхвърля-

не или боравене те могат да са опасни за човешкото здраве и за околната среда.

Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пунктовете за събиране на отпадъци за предаване и рециклиране на електрически и електронни стари уреди. Изхвърляйте и всички опаковъчни материали съобразно с околната среда.

10 Технически данни

Размер на растера 6 x 60 mm
Размер на рязане 1 положение
Работна скорост	8,0
Работна ширина 415 mm
Височина на подаване 10 mm
Електрическо свързване	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Работен режим	Постоянен режим на работа
Мощност на мотора	800 W / 625 W / 855 W / 660 W
Условия на околната среда за транспорт, съхранение и работа:ТемператураОтносителна влажност на въздуха Височина над морското равнище	-10°C до +25 °Cмакс. 90%, некондензираща макс. 2000 м
Ниво на шума(Празен ход /товар	66 - 68 dB(A)68 - 70 dB(A)
Размери Ш x Д x В (mm)	610 x 395 x 375
Тегло	47 kg

Машината за унищожаване на документи отговаря на съответното законодателство на Европейския съюз за хармонизация:

• Директива за ниско напрежение 2014/35/EC
- Директива за електромагнитната съвместимост 2014/30/EC
- Директива относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване (RoHS) 2011/65/EC

ЕС декларацията за съответствие може да се поиска от производителя.
