BRUKSANVISNING ProfiPack C400 HSM
svenska: Apparat för tillverkning av skyddsmaterial 43
Indstilleligt anslag
Håndtag oppe: Til forskydning
Håndtag nede: Anslag fast
7 Udbedring af fejl
Blokering
1 Ändamålsenlig användning, garanti
Profi Pack C400 får endast användas för tillverkning av skyddsstoppning av kartong-material.
Maskinen har 2 års garanti. Garantin gäller inte för slitage, skador p.g.a. felaktig användning, naturligt slitage eller obehöriga ingrepp.
Om din Profi Pack uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.
Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.
Läs igenom bruksanvisningen innan maskinen tas i drift för första gången. Spara bruksanvisningen för senare bruk.
Stick aldrig in handen i inmatningsöppningen.
Risk för skador genom indragning!
Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. - risk för indragning i inmatningsöppningen. Bearbeta inte något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.
Fara för barn och andra personer!
Denna anordning är inte lämplig att använda på platser där det kan fi nnas barn.
- Se till att nätkontakten är lätt åtkomlig.
- Kontrollera att elnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
- Se till att det inte kommer in vätska i din Profi Pack.
- Din Profi Pack får inte ställas upp i närheten av värmeelement eller andra värmekällor.
- Luftspringorna får inte täckas över och apparatens avständ till väggen eller till möbler måste vara minst 5 cm.

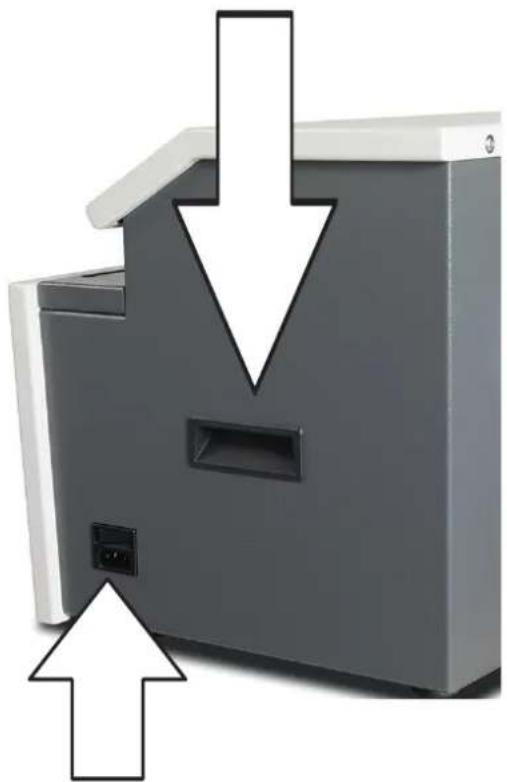

3 Transport, uppställning
Använd greppöppningarna på båda sidorna för transporten.
Sätt i anslutningskabeln i maskinen. Anslutningen måste anslutas till en strömkälla som motsvarar uppgifterna på typskylten. Se till att anslutningskabeln ligger fritt och att man inte kan trampa på den. Anslut maskinens anslutningskontakt till ett korrekt installerat uttag.
4 Översikt
2 Säkerhetsanvisning
3 Varningsdekal/typskylt
4 Manöverpanel
5 Stoppanordning
6 Lucka "Tillverka skyddsstoppning"
5 Manöver- och displayelement
- Ställ nätbrytaren på höger sida i läge "I".
- Indikatorn "Driftklar" lyser.
Maskinen är driftklar.
Tryck på "framåtknappen".
Skärverket startar.

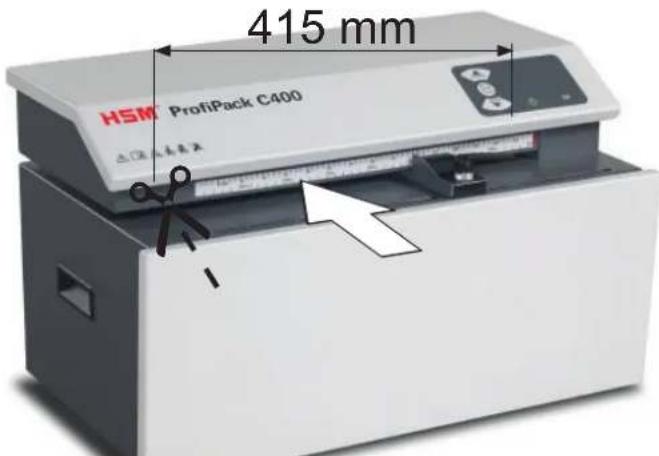

Mata in kartongmaterial
- Bredare kartongmaterial skärs av automatiskt.
- Tryck på stoppknappen för att stänga av skärverket.
Stänga av
- Ställ nätbrytaren på höger sida i läge "0".

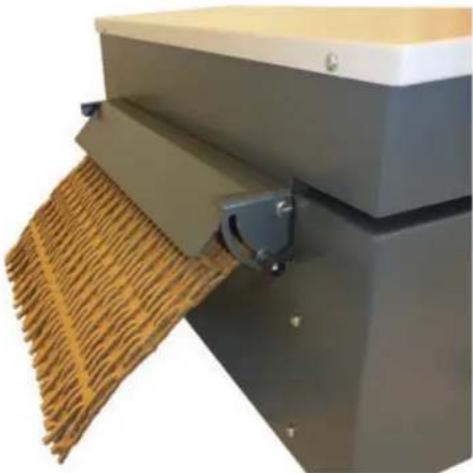

Dra åt vingmuttern på vänster sida för att fästa luckan i önskat läge.

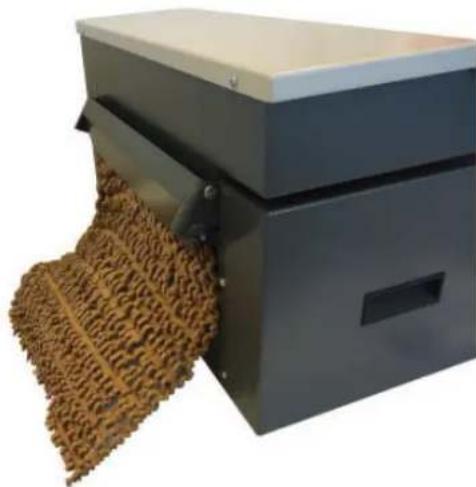

Tillverkning av skyddsstoppning
Lucka i läge nere
Dra åt vingmuttern på vänster sida för att fästa luckan i önskat läge.
- Mata in minst 2–3 kartonger efter varandra. Först därefter matas den stoppade kartongen ut vid kompressionsplåten.
Avlägsna materialrester
Avlägsna materialrester när du byter från "Stoppning av kartong" till "Perforering av kartong".
- Stäng av maskinen.
6 Användning
Inställbar stoppanordning
Spak uppe: För att fl ytta
Spak nere: Stoppanordning fast
7 Åtgärdande av fel
Blockader
Tryck på "reverseringsknappen" för att ta ut material vid störningar.
Skärverket går ca 3 sekunder bakåt och skjuter tillbaka kartongmaterialet.
Information
Om en stor del av kartongmaterialet redan har matats in när blockeringen inträff ar, kan man trycka på framåtknappen. Då går skärverket framåt och förstör resten av kartongmaterialet.
Medan denna funktion är aktiv blinkar växelvis "Driftklar" och "Blockad".
Vid andra störningar: kontrollera om motorn har överbelastats innan du kontaktar vår kundservice. Låt maskinen svalna ca 15 – 20 minuter innan den startas igen.
8 Rengöring
Stäng av maskinen och dra ut nätkontakten. Rengör endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i maskinen.
9 Avfallshantering/återvinning
Förbrukade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet.
Felaktig hantering och felaktigt ertagande kan leda till risker för miljö a. Släng inte uttjänade apparater n. Följ gällande bestämmelser och nsamlingsställena för återvinning oniska och elektriska apparater. hand om förpackningsmaterialet jövänligt sätt.
10 Tekniska data
| Rastermått 6 x 60 mm | |
| Skärkapacitet 1 lager | |
| Arbetshastighet | 8,0 |
| Arbetsbredd 415 mm | |
| Inmatningshöjd 10 mm | |
| Anslutning | 100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz |
| Driftsätt Ständig körning | |
| Motoreff ekt 800 W / 625 W / 855 W / 660 W | |
| Omgivningsförhållanden för transport, förvaring och drift: Temperatur relativ luftfuktighet Höjd över havet | -10 °C till +25 °C Max. 90 %, icke-kondenserande Max. 2 000 m |
| Ljudnivå (tomgång/last) | 66 - 68 dB(A) 68 - 70 dB(A) |
| Mått B x D x H (mm) 610 x 395 x 375 | |
| Vikt 47 kg | |
Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:
• Lågspänningsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU
EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
