MANUALE UTENTE ProfiPack C400 HSM
italiano: Apparecchio per la produzione di imbottiture per imballaggio 18
1 Uso conforme alla destinazione, garanzia
Il Profi Pack C400 è ideato esclusivamente per la produzione di imbottiture per imballaggi in cartone.
La macchina è coperta da garanzia per 2 anni. L'usura, i danni derivanti da un impiego non corretto, il naturale logoramento o gli interventi da parte di terzi non sono coperti da garanzia.
2 Avvertenze per la sicurezza
Prima della messa in funzione della macchina, leggere il manuale d'uso e conservarlo per un eventuale uso successivo.
Prestare attenzione a tutte le av- vertenze di sicurezza riportate sul Profi Pack.
Pericolo di lesioni!
Non intervenire mai nella fessura dell'apertura di alimentazione.
Pericolo di venire agganciati e trascinati!
Non indossare indumenti ampi, cravatte, sciarpe, collane e braccialetti, né tenere i capelli lunghi sciolti nei pressi dell'apertura di alimentazione. Non elaborare materiali che tendono ad avvolgersi, quali nastri, corde e pellicole in plastica morbida.
Pericoli per bambini e altre persone!
Questo dispositivo non è adatto all'uso in luoghi in cui potrebbero essere presenti dei bambini.
Spegnere Profi Pack se danneggiato, o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia ed estrarre la spina di alimentazione.
I lavori di assistenza devono essere eseguiti dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati.
- Assicurarsi che la spina di rete sia facilmente accessibile.
- Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
- Evitare che liquidi penetrino nel Profi Pack.
- La macchina non deve essere installata in prossimità di un elemento riscaldante o di un'altra fonte di calore.
- Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

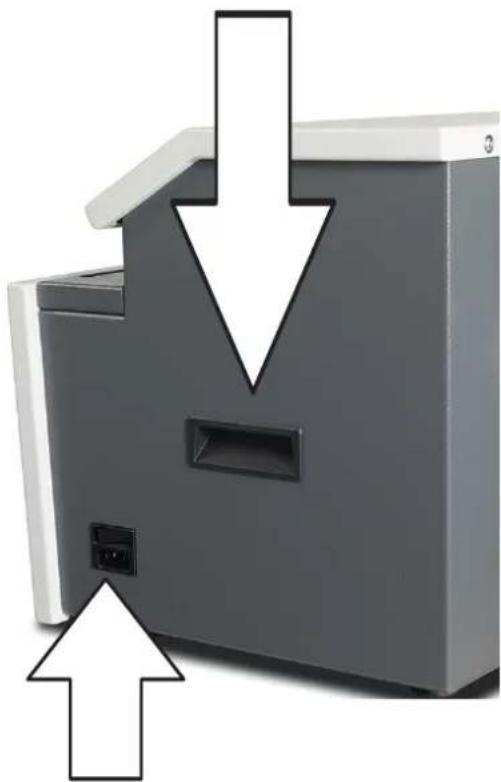

3 Trasporto, installazione
Per il trasporto, utilizzare le maniglie incassate su entrambi i lati.
Allacciare il cavo di collegamento alla macchina. Collegare l'apparecchio ad una sorgente di alimentazione elettrica che corrisponda ai dati riportati sulla targhetta. Assicurarsi che il cavo di collegamento sia libero e di non calpestarlo. Inserire la spina di rete della macchina in una presa installata a norma.
4 Panoramica
2 Avvertenza per la sicurezza
3 Etichetta di avviso / Targhetta
4 Pannello di controllo
5 Battuta
6 Sportello "Imbottitura"
5 Campo di comando e di visualizzazione
1 Tasto avanti
2 Tasto di arresto
3 Tasto di inversione
4 Visualizzazione "Pronta all'esercizio"
5 Visualizzazione "Blocco"
6 Utilizzo
Accensione
- Regolare l'interruttore di linea posto sul lato destro su "I".
- La spia "Pronta all'esercizio" è accesa. La macchina è pronta all'esercizio.
Premere il "tasto avanti". L'utensile da taglio si avvia.

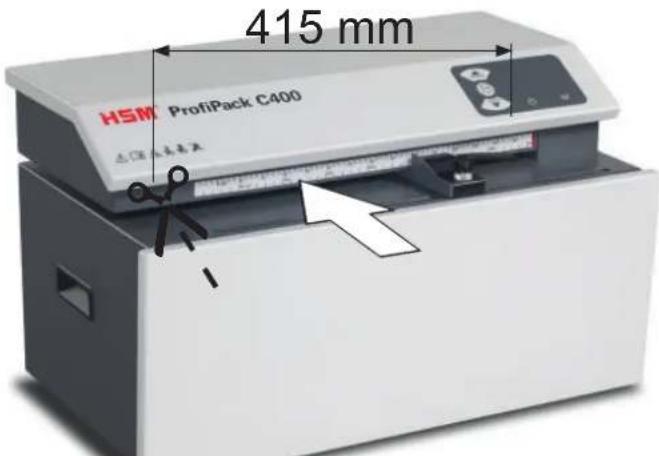

Alimentazione del cartone
- Il cartone più largo viene automaticamente tagliato.
- Premendo il tasto di arresto l'utensile da taglio si spegne.
Spegnimento
- Regolare l'interruttore di linea posto sul lato destro su "0".

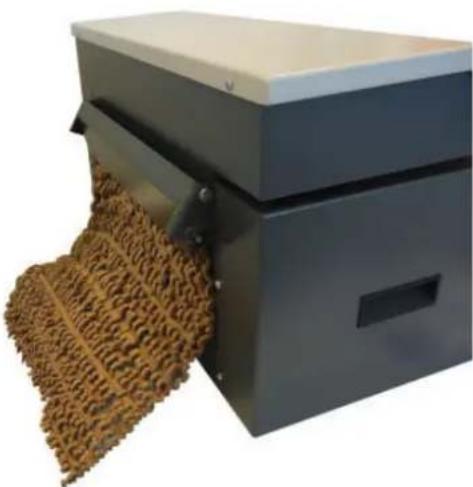

Funzionamento normale

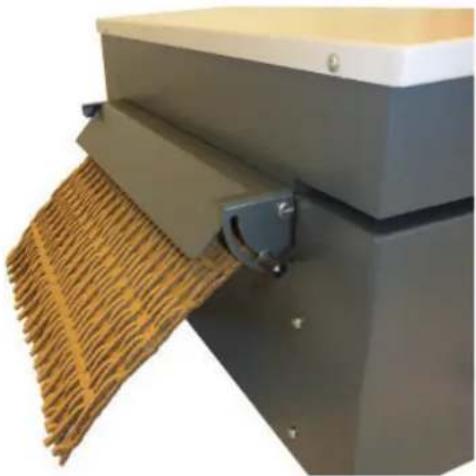

Sportello in alto Serrare bene la regolazione a sinistra mediante le Dado ad alette.
Sportello posizionato in basso Serrare bene la regolazione a sinistra mediante le Dado ad alette.
- Inserire almeno 2–3 cartoni uno dopo l'altro, solo allora il cartone imbottito esce dalla piastra di compressione.
Rimozione dei residui di materiale
Rimuovere i residui di materiale quando si passa da "Imbottitura del cartone" a "Perforazione del cartone".
- Spegnimento della macchina.
6 Utilizzo
Leva in alto: per spostare Leva in basso: battuta fi ssa
7 Eliminazione dei guasti
Blocco
Per il trasferimento del materiale in caso di disturbi, attivare il “tasto di inversione”.
L'utensile da taglio si avvia per ca. 3 sec. all'indietro e spinge il cartone indietro.
Avvertenza
Nel caso in cui il cartone sia stato in gran parte già spinto fi no al blocco, è possibile anche pre- mere il tasto avanti. In questo modo l'utensile da taglio scorre in avanti e distrugge il cartone restante.
Durante questa funzione lampeggiano in alternanza le spie “Pronta all’esercizio” e “Blocco”.
Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raff reddare la macchina per ca. 15 – 20 min.
8 Pulizia
Spegnere la macchina ed estrarre la spina di rete. La pulizia deve essere effettuata sol- tanto con un panno morbido e una soluzione delicata di acqua saponata. Durante ques- ta operazione non deve penetrare acqua nell'apparecchio.
9 Smaltimento / Riciclaggio
Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive necessarie al funzionamento e alla sicurezza dell'apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.
10 Dati tecnici
| Dimensione modulare 6 x 60 mm | |
| Capacità di taglio 1 strato | |
| Velocità di lavoro 8,0 m/min | |
| Larghezza di lavoro 415 mm | |
| Altezza di alimentazione 10 mm | |
| Collegamento | 100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz |
| Modalità di funzionamento Funzionamento continuo | |
| Potenza del motore 800 W / 625 W / 855 W / 660 W | |
| Condizioni ambientali per trasporto,stoccaggio e funzionamento:temperaturaumidità relativa dell'ariaaltezza sopra il l.d.m. | da -10 °C a +25 °Cmax 90%, senza condensamax 2.000 m |
| Emissioni sonore(a vuoto / carico) | 66 - 68 dB(A)68 - 70 dB(A) |
| Dimensioni L x P x H (mm) 610 x 395 x 375 | |
| Peso 47 kg | |
Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:
• Direttiva Bassa Tensione 2014/35/UE
• Direttiva CEM 2014/30/UE
• Direttiva RoHS 2011/65/UE
La dichiarazione di conformità UE può essere richiesta al produttore.
