INSTRUKCJA OBSŁUGI ProfiPack C400 HSM

polski: Urządzenie do produkcji wyściołki do paczek 58

1. Użytkowanie zgodne z przeznaczeniem, gwarancja

Maszyna Profi Pack C400 jest przeznaczona wyłącznie do wytwarzania kartonowych wyściółek opakowaniowych.

Okres gwarancji na maszynę wynosi 2 lata. Zużycie, uszkodzenia spowodowane nie-właściwą obsługą, naturalnym zużyciem lub ingerencjami osób trzecich nie podlegają gwarancji.

2 Wskazówki dotyczące bezpieczeństwa

Przed uruchomieniem maszyny należy przeczytać instrukcję obsługi i przechowywać ją do późniejszego użytku.

Przestrzegać wskazówek bezpieczeństwa umieszczonych na maszynie Profi Pack.

Niebezpieczeństwo zranienia!

Nigdy nie wkładać rąk w otwór doprowadzania.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, kra- waty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do otworu doprowadzania.

Nie przetwarzać materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, miękka folia plastykowa.

Zagrożenie dla dzieci i innych osób!

To urządzenie nie nadaje się do użytku w miejscach, w których mogą przebywać dzieci.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem maszynę ProfiPack należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe może wyko- nywać tylko personel serwisowy HSM i technicy serwisowi naszych partnerów kontraktowych.

• Należy zapewnić łatwy dostęp do wtyczki sieciowej.
• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.
• Chronić maszynę przed kontaktem z cieczami.
• Maszyny nie wolno ustawiać w pobliżu grzejnika lub innego źródła ciepła.
• Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

3 Transport i ustawienie

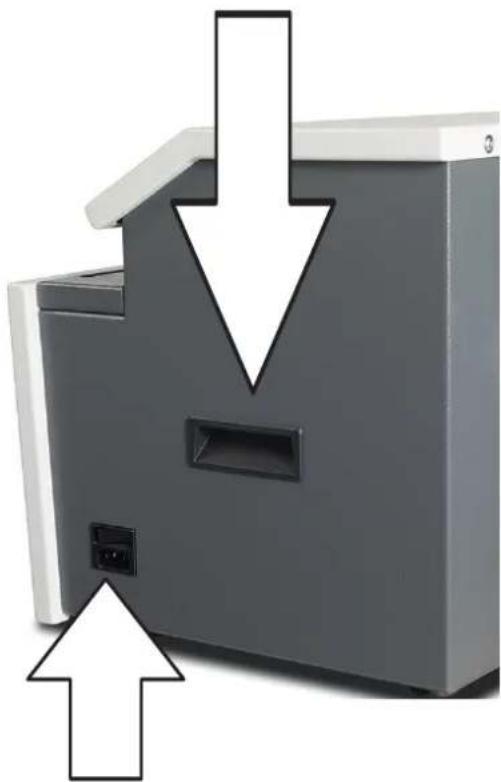

Do transportowania stosować wgłębienia uchwytowe po obu stronach maszyny.

Połączyć kabel przyłączeniowy z maszyną. Maszynę należy przyłączyć do źródła prądu odpowiadającego wymaganiom na tabliczce znamionowej. Należy dopilnować, by kabel przyłączeniowy leżał luźno na podłożu i aby nikt na niego nie następował. Włożyć wtyczkę przyłączeniową maszyny do prawidłowo zainstalowanego gniazda wtykowego.

4 Przegład

HSM ProfiPack C400 2 3 1 6 4 5

1 Otwór podawania
2 Wskazówka bezpieczeństwa
3 Naklejka ostrzegawcza / tabliczka znamionowa
4 Panel obsługi
5 Ogranicznik
6 Klapa „Wyściełanie”

5 Panel obsługi i wyświetlacz

1 Przycisk do przodu
2 Przycisk Stop
3 Przycisk ruchu nawrotnego
4 Wskazanie „Gotowość do pracy”
5 Wskazanie „Blokada”

6 Obstuga

Włączanie

- Przestawić wyłącznik sieciowy z prawej strony na „I“.

- Świeci wskaźnik „Gotowość do pracy”. Maszyna jest gotowa do pracy.

Nacisnąć „Przycisk do przodu”. Zespół tnący uruchamia się.

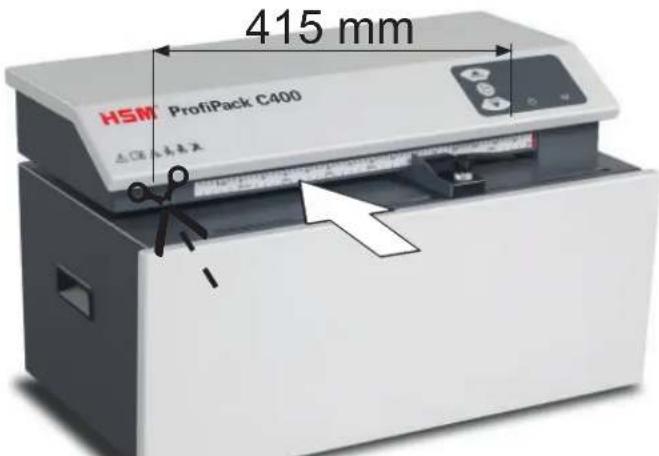

Doprowadzanie kartonów

415 mm HSM ProfiPack C400 △CIE 入具系统

• Przetwarzane są kartony o szerokość do 415 mm.
• Szersze kartony są automatycznie odcinane.
• Naciśnięcie przycisku Stop powoduje wyłączenie zespołu tnącego.

Wyłączanie

- Przełączyć wyłącznik główny z prawej strony w położenie „0”.

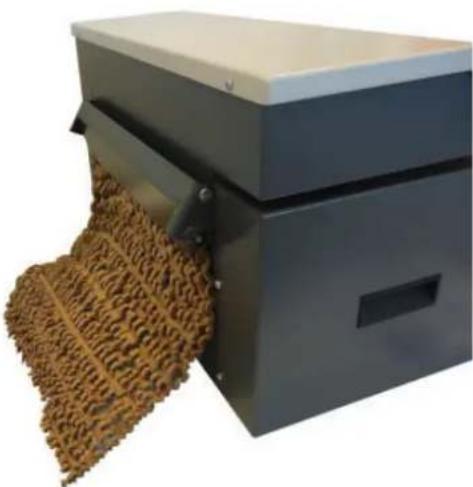

Klapa u góry Ustawienie unieruchomić ręcznie Nakrętka skrzydełkowa z lewej strony.

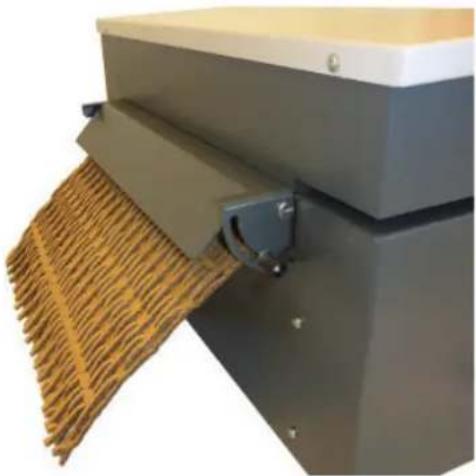

Kłapa w pozycji dolnej Ustawienie unieruchomić ręcznie Nakrętka skrzydełkowa z lewej strony.

- Dopiero po wprowadzeniu przynajmniej 2–3 kartonów jeden po drugim przy bla-sze spiętrzania wydostaje się kartonowa wyściółka.

Usuwanie resztek kartonu

Usunąć resztki kartonu przy zmianie z „Tworzenie wyściółki kartonowej” na „Perforowanie kartonu”.

- Wyłączyć maszynę.

6 Obstuga

Regulowany ogranicznik

Dźwignia u góry: do przesuwania

Dźwignia na dole: ogranicznik unieruchomiony

7 Usuwanie zakłóceń

Blokada

W celu usunięcia materiału w razie zakłóceń nacisnąć przycisk ruchu nawrotnego.

Zespół tnący pracuje przez ok. 3 s do tyłu i cofa karton.

Wskazówka

Jeśli karton przed zablokowaniem został już wciągnięty w dużej części, można nacisnąć także przycisk ruchu do przodu. Wówczas mechanizm tnący będzie obracał się do przodu i zniszczy pozostały karton.

W trakcie działanie tej funkcji na zmianę migają wskazanie gotowości do pracy i wskazanie blokady.

W razie wystąpienia innych zakłóceń należy sprawdzić przed powiadomieniem naszego działu serwisowego, czy nie nastąpiło przeciążenie silnika. Przed ponownym uruchomieniem odczekać ok. 15 – 20 min, aż maszyna przestygnie.

8 Czyszczenie

Wyłączyć maszynę i wyciągnąć wtyczkę sieciową. Czyścić tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza maszyny nie wnikneła woda.

9 Utylizacja/recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, a także i materiały szkodliwe, które były niezbędne do prawidłowego funkcjonowania i zachowania bezpieczeństwa.

W przypadku niewłaściwej utylizacji lub nie- prawidłowego obchodzenia się z odpadami może dojść do zagrożenia dla zdrowia ludzi oraz dla środowiska. Starych urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami. Należy przestrzegać aktualnie obowiązujących przepisów i oddawać zużyte urządzenia do punktów przyjmowania i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane ekologicznej utylizacji.

10 Dane techniczne

Wymiar siatki 6 x 60 mm
Wydajność cięcia 1 warstwa
Prędkość robocza 8,0 m/min
Szerokość robocza 415 mm
Wysokość wlotu 10 mm
Zasilanie	100 V / 60 Hz 230 V / 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Tryb pracy praca ciągła
Moc silnika 800 W / 625 W / 855 W / 660 W
Warunki otoczenia w czasie transportu, składowania i eksploatacji: temperatura wilgotność względna wysokość n.p.m.	od -10°C do +25°C maks. 90%, brak kondensacji maks. 2000 m
Emisja szumów (bieg jałowy/obciążenie)	66 - 68 dB(A) 68 - 70 dB(A)
Wymiary S x G x W (mm) 610 x 395 x 375
Masa 47 kg

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2014/35/UE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/UE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
