Produkttyp	Maskin för tillverkning av skyddande stoppningskuddar av kartong
Märke	HSM
Modell	ProfiPack P425
Mått (L x B x H)	770 x 570 x 1040 mm
Vikt	170 kg
Strömförsörjning	100-240 V / 50-60 Hz
Maximal effektförbrukning	1,87 kW
Arbetsbredd	425 mm
Matningshöjd	20 mm
Arbetshastighet	8,5 - 14,0 m/min (justerbar i 4 steg)
Skärkapacitet	Upp till 3 lager kartong
Avståndsintervall	5 x 100 mm
Driftläge	Kontinuerlig drift
Ljudnivå (tomgång / under belastning)	60-62 dB(A) / 66-67 dB(A)
Omgivningsförhållanden - Temperatur	-10 °C till +25 °C
Maximal relativ luftfuktighet	90 % (utan kondensation)
Maximal höjd	2 000 m
Garanti	2 år (6 månader vid kontinuerlig drift)
Underhåll och rengöring	Rengöring med mjuk trasa och tvålvatten; koppla ur före
Säkerhet	Nödstopp, låsning av hjul, skydd mot blad
Tillval	Inbyggt dammsugningskit (anslutning för dammsugare)
Överensstämmelse	Lågspänningsdirektiv, EMC, RoHS

Vanliga frågor - ProfiPack P425 HSM

Vilken är huvudfunktionen för ProfiPack P425?

Denna maskin är utformad för att omvandla kartonger till skyddande förpackningskuddar, inte för att förstöra dokument. Den skapar stoppning från wellpapp.

Vilka typer av kartong kan användas?

Kartonger med en maximal bredd på 425 mm. Bredare kartonger skärs automatiskt. Matningstjockleken är 20 mm, upp till 3 lager.

Hur justerar man arbetshastigheten?

Använd justeringsknapparna + och - på kontrollpanelen. Hastigheten kan justeras i 4 steg, från 8,5 till 14,0 m/min, stillastående eller i drift.

Vad göra vid papperstopp?

Tryck på reverseringsknappen för att backa och frigöra kartongen. Använd vid behov framåtknappen för att sluta skära resterande material. Låt motorn svalna i 15-20 minuter om den överhettats.

Hur underhåller man maskinen?

Stäng av och koppla ur maskinen. Rengör med en mjuk trasa och icke-korrosivt tvålvatten. Undvik att vatten tränger in.

Vilka är de viktiga säkerhetsanvisningarna?

För aldrig in händerna i matningsöppningen. Håll hår, lösa kläder och smycken borta. Använd nödstopp vid fara. Maskinen är inte lämplig för användning av barn.

Kan man använda en dammsugare med maskinen?

Ja, ProfiPack P425 kan utrustas med en inbyggd dammsugningsanordning (tillval). En anslutning för dammsugare finns på maskinens högra sida.

Var hittar man reservdelar?

Kontakta tillverkaren HSM eller en auktoriserad återförsäljare. Ombyggnadssatser och dammsugare finns under referensnummer (t.ex. 2.412.111).

Vilken garanti har maskinen?

Garantin är på 2 år. Vid kontinuerlig drift begränsas den till 6 månader. Skador orsakade av otillåten användning täcks inte.

Hur kasseras maskinen vid slutet av livslängden?

Följ lokala bestämmelser om återvinning av elektroniskt avfall. Kontakta din kommun eller tillverkaren HSM för råd om miljövänlig avfallshantering.

BRUKSANVISNING ProfiPack P425 HSM

svenska: Apparat för tillverkning av skyddsmaterial 51

Indstilleligt anslag

Håndtag oppe: Til forskydning

Håndtag nede: Anslag fast

1 Ändamålsenlig användning, garanti

ProfiPack P425 får endast användas för tillverkning av skyddsstoppning av kartong-material. Vi lämnar två års garanti på maskinen. Vid användning på företag med skiftarbete är garantitiden 6 månader. Garantin gäller inte för slitage, skador p.g.a. felaktig användning, naturligt slitage eller obehöriga ingrepp.

2 Symbolförklaring och säkerhetsanvisningar

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare.

Observera alla säkerhetsanvisningar på Profi pack.

Varning för skador på grund av skärverket

Risk för skärskador på grund av det vassa skärverket.

Skaderisk på grund av vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk att fastna och dras in med personskador som följd!

Håll här, lössittande klädesplagg, slipsar, halsdukar, hals- och armband etc. borta från inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfoliei.

Fara för barn och andra personer!

Denna anordning är inte lämplig att använda på platser där det kan finnas barn.

Fara på grund av elektrisk ström

Farlig nätspänning kan vid felaktig hantering av maskinen leda till elektriska stötar.

Kontrollera regelbundet att apparaten och kablar inte är skadade.

Om ProfiPack uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

Se till att nätkontakten är lätt att komma åt.

Kontrollera att elnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

Se till att ingen vätska tränger in i ProfiPack.

ProfiPack får inte ställas upp i närheten av värmeelement eller andra värmekällor.

Luftspringorna får inte täckas över och måste befinna sig minst 5 cm från väggen eller möbler.

Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partners. För kundtjänstadresser, se sidan 168.

3 Transport, uppställning

Sätt i anslutningskabeln i maskinen. Anslutningen måste anslutas till en strömkälla som motsvarar uppgifterna på typskylten. Se till att anslutningskabeln ligger fritt och att man inte kan trampa på den. Anslut maskinens anslutningskontakt till ett korrekt installerat uttag.

Lås framhjulen genom att trycka ner bromsspaken.

Observera:

HSM Profi Pack 425 kan även levereras med en inbyggd utsugningsanordning. Med en sugapparat kan man suga ut det damm som uppstår vid arbetet. Om sugapparaten medföljer, fi nns det på höger sida (9) en anslutning för sugapparaten. Om denna apparat inte medföljer kan den monteras i efterhand.

Ombyggnadssats Profi Pack: Beställningsnummer x.xxx.xxx.xxx Dammavskiljare: Beställningsnummer 2.412.111

4 Översikt

1 Inmatningsöppning
2 Säkerhetsanvisning
3 Varningsdekal/typskylt
4 Manöverpanel
5 Nödstoppsknapp
6 Stoppanordning
7 Rullar
8 Skjutreglage "Tillverka skyddsstoppning"
9 Anslutning för sugapparat
10 Kabelhållare

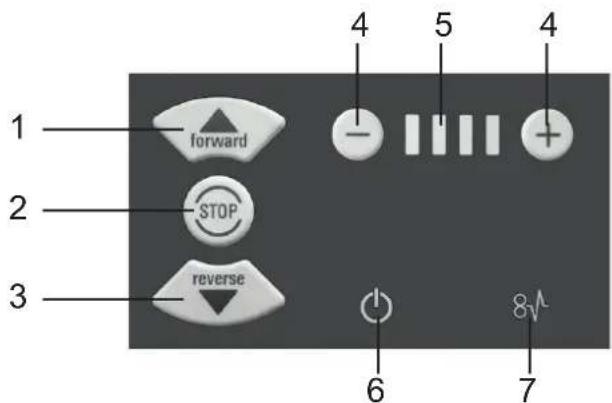

5 Manöver- och displayelement

1 Framåtknapp
2 Stoppknapp
3 Reverseringsknapp
4 Inställningsknappar
5 Indikator "Hastighet"
6 Indikator "Driftklar"
7 Indikator "Blockad"

6 Användning

Slå på

- Lås upp nödstoppsknappen genom att vrida den moturs.

- Ställ nätbrytaren på höger sida i läge "l".

Indikatorn "Driftklar" blinkar. Efter en kort tid lyser indikatorn "Driftklar" konstant. Maskinen är driftklar.

Tryck på "framåtknappen". Skärverket startar.

Tryck på inställningsknapparna - och + för att reglera arbetshastigheten i 4 steg. Inställningen kan göras både i stillastående och i drift.

Mata in kartongmaterial

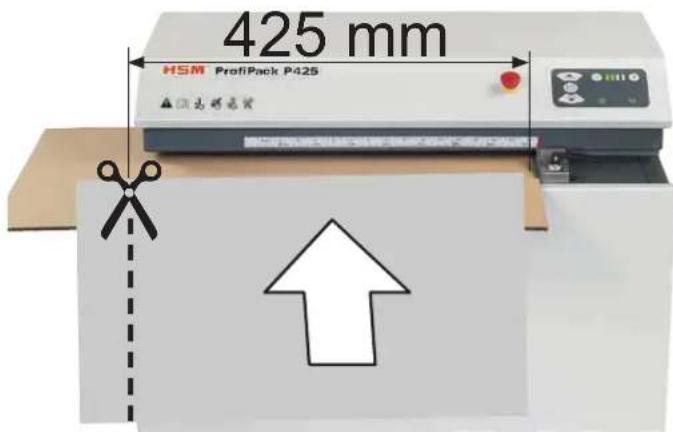

- Upp till 425 mm brett kartongmaterial kan bearbetas.

- Bredare kartongmaterial skärs av automatiskt.

- Tryck på stoppknappen för att stänga av skärverket.

Inställbar stoppanordning

Spak uppe: För att fl ytta Spak nere: Stoppanordning fast

Ställ nätbrytaren på höger sida i läge "0".

AKTA

Avlägsna materialrester

▶ Observera via alla arbeten på komprimeringsluckan: Använd skyddshandskar.

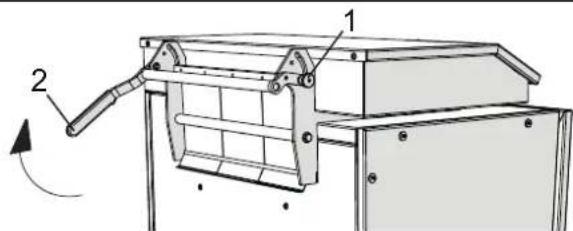

• Spaken (1) befi nner sig i den nedre positionen.
  • Låsbulten är fasthakad.
• Mata in kartong.

• Dra ut låsbulten (1).
• Dra spaken (2) uppåt.
• Mata in ca 2 löpmeter kartong.

1

• Tryck spaken (2) nedåt.
• Mata in kartong.

2

1

Avlägsna materialrester när du byter från "Stoppning av kartong" till "Perforering av kartong".

• Stäng av maskinen. Vrid huvudströmbrytaren till läget "0".
• Avlägsna materialresterna kring kompressionsplåten för hand.
• Starta maskinen. Vrid huvudströmbrytaren till läget "0".
• Skjut in en fast kartong för att avlägsna materialrester från schaktet.
• Avlägsna kvarvarande materialrester för hand.

7 Åtgärdande av fel

Blockad

Tryck på "reverseringsknappen" för att ta ut material vid störningar.

Skärverket går i tillbaka långsamt och skjuter tillbaka kartongmaterialet.

Information

Om kartongmaterialet vid blockeringen till stor del redan dragits in, kan du också trycka på framåtknappen. Då går skärverket långsamt framåt och förstör resten av kartongmaterialet.

Medan denna funktion är aktiv blinkar växelvis "Driftklar" och "Blockad".

Vid andra störningar: Kontrollera om motorn har överbelastats innan du kontaktar vår kund-service. Låt maskinen svalna ca 15–20 minuter innan den startas igen.

8 Rengöring

Stäng av maskinen och dra ut nätkontakten. Rengör endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i maskinen.

9 Avfallshantering/återvinning

Avfallshantera maskinen på ett miljövänligt sätt. Observera gällande föreskrifter för avfallshantering. Eftersom lagar och föreskrifter ändras, bör du kontakta ansvariga, lokala myndigheter när maskinen ska avfallshanteras. Du kan även kontakta HSM om du har frågor angående avfallshantering.

10 Tekniska data

Rastermått 5 x 100 mm
Skärkapacitet Upp till 3 lager
Arbetshastighet	8,5–14,0
Arbetsbredd 425 mm
Inmatningshöjd 20 mm
Anslutning 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Driftsätt Ständig körning
Max. Eff ektbehov 1,87 kW
Omgivningsförhållanden för transport,förvaring och drift:Temperaturrelativ luftfuktighetHöjd över havet	-10 °C till +25 °CMax. 90 %, icke-kondenserandeMax. 2 000 m
Ljudnivå(tomgång/last)	60–62 dB(A)66–67 dB(A)
Mätt B x D x H (mm) 770 x 570 x 1040
Vikt 170 kg

Förpackningsmaterialmaskinen uppfyller Europeiska Unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
