Ürün Türü	Karton ambalaj koruyucu yastık üretim cihazı
Marka	HSM
Model	ProfiPack P425
Boyutlar (U x G x Y)	770 x 570 x 1040 mm
Ağırlık	170 kg
Elektrik Beslemesi	100-240 V / 50-60 Hz
Maks. Güç Tüketimi	1,87 kW
Çalışma Genişliği	425 mm
Giriş Yüksekliği	20 mm
Çalışma Hızı	8,5 - 14,0 m/dak (4 kademede ayarlanabilir)
Kesme Kapasitesi	3 katmana kadar karton
Aralık Mesafeleri	5 x 100 mm
Çalışma Modu	Sürekli Çalışma
Ses Seviyesi (boşta / yükte)	60-62 dB(A) / 66-67 dB(A)
Ortam Koşulları - Sıcaklık	-10 °C ile +25 °C
Maks. Bağıl Nem	%90 (yoğuşmasız)
Maks. Rakım	2 000 m
Garanti	2 yıl (sürekli çalışmada 6 ay)
Bakım ve Temizlik	Yumuşak bir bez ve sabunlu suyla temizleyin; önce fişi çekin
Güvenlik	Acil durdurma, tekerlek kilidi, bıçak koruması
Seçenekler	Entegre emme kiti (elektrikli süpürge bağlantısı)
Uygunluk	Alçak gerilim yönergeleri, EMC, RoHS

Sık sorulan sorular - ProfiPack P425 HSM

ProfiPack P425'in ana işlevi nedir?

Bu cihaz, kartonları ambalaj koruyucu yastıklara dönüştürmek için tasarlanmıştır, belgeleri imha etmek için değil. Oluklu mukavvadan dolgu malzemesi oluşturmayı sağlar.

Hangi tür kartonlar kullanılabilir?

Maksimum genişliği 425 mm olan kartonlar. Daha geniş kartonlar otomatik olarak kesilir. Giriş kalınlığı 20 mm'dir, 3 katmana kadar.

Çalışma hızı nasıl ayarlanır?

Kontrol panelindeki + ve - ayar tuşlarını kullanın. Hız, dururken veya çalışırken 8,5 - 14,0 m/dak arasında 4 kademede ayarlanabilir.

Karton sıkışması durumunda ne yapmalı?

Kartonu geri çekmek için geri dönüş tuşuna basın. Gerekirse, kalan malzemeyi kesmek için ileri gitme tuşunu kullanın. Motor aşırı ısındıysa 15-20 dakika soğumaya bırakın.

Cihazın bakımı nasıl yapılır?

Makineyi kapatın ve fişini çekin. Yumuşak bir bez ve aşındırıcı olmayan sabunlu suyla temizleyin. Suyun içeri girmemesine dikkat edin.

Önemli güvenlik talimatları nelerdir?

Ellerinizi asla besleme yuvasına sokmayın. Saçları, bol giysileri ve takıları uzak tutun. Tehlike durumunda acil durdurma kullanın. Cihaz çocuklar tarafından kullanıma uygun değildir.

Makineyle birlikte elektrikli süpürge kullanılabilir mi?

Evet, ProfiPack P425 entegre emme tertibatı ile donatılabilir (opsiyonel). Cihazın sağ tarafında elektrikli süpürge bağlantısı mevcuttur.

Yedek parçalar nerede bulunur?

HSM üreticisi veya yetkili bir satıcıyla iletişime geçin. Dönüşüm kitleri ve toz gidericiler referans numarasıyla (ör: 2.412.111) mevcuttur.

Cihazın garantisi nedir?

Garanti 2 yıldır. Sürekli çalışma durumunda 6 ay ile sınırlıdır. Uygunsuz kullanımdan kaynaklanan hasarlar kapsam dışıdır.

Makine ömrü sonunda nasıl imha edilir?

Elektronik atıkların geri dönüşümüyle ilgili yerel düzenlemelere uyun. Çevre dostu imha konusunda tavsiye için belediyeniz veya HSM üreticisiyle iletişime geçin.

KULLANIM KILAVUZU ProfiPack P425 HSM

türkçe: Ambalajlar için takviye üretme cihazı 129

1 Amacına Uygun Kullanım, Garanti

ProfiPack P425 sadece kartonajlardan ambalaj döşemeleri üretmek için tasarlanmıştır. Bu makine için iki yıl garanti veriyoruz. Çok wardiyalı işletmede kullanıldığında garanti süresi 6 aydır. Aşınma, yanlış kullanım sonucu oluşan hasarlar, doğal aşınma ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

2 Sembol açıklaması ve güvenlik uyarıları

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin.

Profipack üzerinde bulunan güvenlik uyarılarına uyun.

Kesme mekanizmasının neden olduğu yaralanmalar uyarısı

Keskin kesme mekanizması kesik yaralanmalarına neden olabilir.

Keskin bıçaklarla yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

İçeriye çekilme nedeniyle yaralanma tehlikesi!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. besleme açıklığının yakınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Çocuklar ve diğer insanlar için tehlikeler!

Bu tertibat muhtemelen çocukların olabileceği yerlerde kullanım için uygun değildir.

Elektrik akımı tehlikesi

Tehlikeli şebeke gerilimi makinede çalışırken hata yapıldığında elektrik çarpmasına neden olabilir.

- Cihazda ve kablosunda düzenli hasar kontrolü yapınız.

- ProfiPack hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fisini çekin.

- Şebeke fişine kolay erişilmesine dikkat edin.

• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
  • ProfiPack içine sıvı akmamasına dikkat edin.
• Makine radyatörlere veya başka ısı kaynaklarına yakın olarak kurulmamalıdır.
• Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
• Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.

Servis çalışmaları sadece yetkili HSM servisleri veya sözleşmeli olduğumuz firmaların servis teknisyenleri tarafından yapılmalıdır. Müşteri hizmetleri adresleri için, bkz. sayfa 168.

3 Taşıma, Yerleştirme

Bağlantı kablosunu makineye bağlayın. Bağlantı tip etiketinde verilen bilgilere uygun bir elektrik akımı kaynağına yapılmalıdır. Bağlantı kablosunun serbest olmasına ve kablonun üzerine basilmasının mümkün olmadığına dikkat edin. Makinenin bağlantı fişini kurallara uygun olarak monte edilmiş bir prize takın.

Fren kolunu aşağıya bastırarak ön tekerlekleri kilitleyin.

Uyari:

HSM ProfiPack 425 emiş düzeneği monte edilmiş olarak da teslim edilebilir. Emme cihazı ile karton işlenirken oluşan tozlar temizlenebilir. Sizin cihazınız için bir emiş düzeneği varsa, emme cihazı için sağ tarafta (9) bir bağlantı bulunur. Cihazınız için bu düzenek mevcut değilse, bu parçalar sonradan monte edilebilir.

ProfiPack donatım seti: Sipariş numarası x.xxx.xxx.xxx Toz alıcı: Sipariş numarası 2.412.111

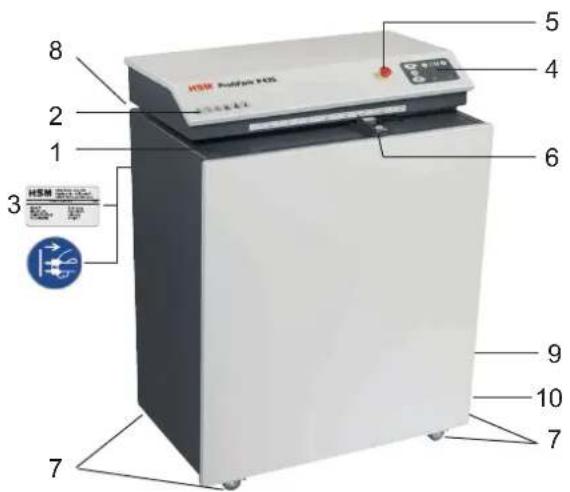

4 Genel Bakış

1 Besleme açıklığı
2 Güvenlik uyarısı
3 Uyarı etiketi / Tip plakası
4 Kumanda alanı
5 Acil Stop tuşu
6 Dayanak
7 Makaralar
8 «İçini doldurma» Sürgü
9 Emme cihazı bağlantısı
10 Kablo tutucu

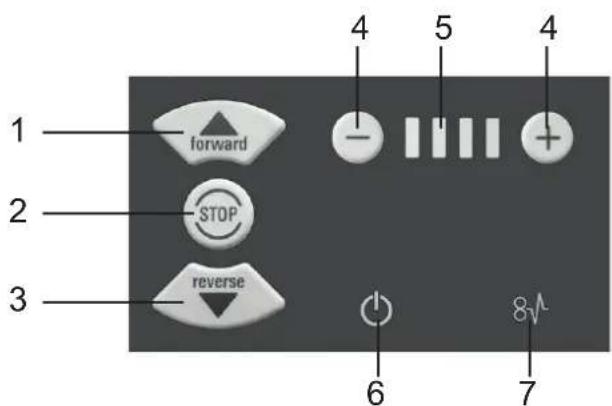

5 Kumanda ve gösterge alanı

1 İleriye tuşu
2 Dur tuşu
3 Geri tuşu
4 Ayar tuşları
5 «Hız» göstergesi
6 «Çalışmaya hazır» göstergesi
7 «Sıkışma» göstergesi

6 Kullanılması

Çalıştırma

- Acil Stop tuşunun kilidini açmak için, onu saatin tersi yönde çevirin.

- Sağ taraftaki şebeke anahtarını «I» konumuna getirin.

«Çalışmaya hazır» göstergesi yanıp söner.

Kısa bir süre sonra «çalışmaya hazır» göstergesi devamlı yanar. Makine çalışmaya hazır.

«İleriye tuşuna» basın.

Kesme mekanizması çalışmaya başlar.

Çalışma hızı - ve + ayar tuşları ile 4 kademe- de ayarlanabilir.

Ayar dururken veya çalışma esnasında yapılabilir.

Kartonajların beslenmesi

- Genişlikleri 425 mm kadar olan kartonajlar işlenir.

- Daha geniş olan kartonajlar otomatik olarak kesilir.

- Stop tuşuna basıldığında kesme düzeneği kapanır.

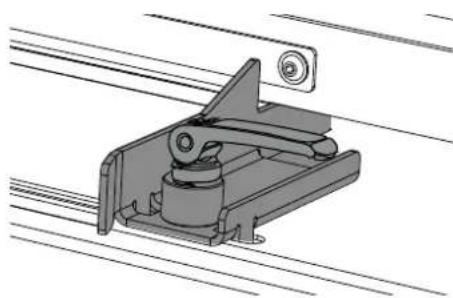

Ayarlanabilen dayanak

Kol yukarıda:

kaydırmak için

Kol aşağıda:

Sabit dayanak

Sağ taraftaki şebeke anahtarını «0» konumuna getirin.

DIKKAT

Malzeme artıklarının alınması

▶ Bastırma kapağındaki tüm çalışmalarda dikkate alınması gereke Eldiven takın.

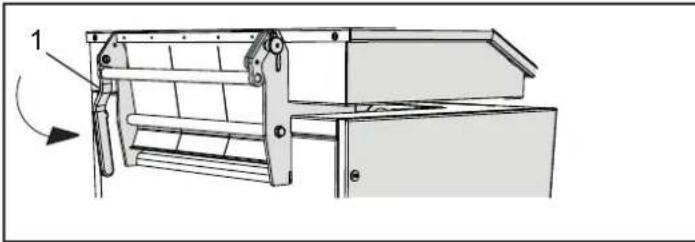

Kartonaja delik açılması

• Kol (1) alt pozisyonda
• Kilitleme pimi yerine oturmuş
- Kartonaj besleyin

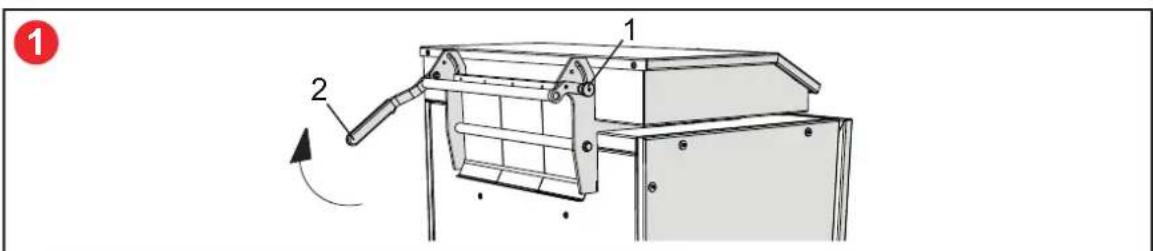

Kartonajın içinin doldurulması

• Kilitleme pimini (1) çekin
- Sürgüyü (2) yukarıya çekin.
- yakl. 2 metre kartonaj besleyin

1

• Sürgüyü (2) aşağıya bastırın.
• Kartonaj besleyin

2

"Kartonajın içini doldurma" işleminden "kartonaja" delik açma işlemine geçtiğinizde malzeme artıklarını temizleyin.

• Makineyi kapatın. Şebeke şalterini "0" konumuna getirin.
• Bastırma sacında asılı olan malzeme artıklarını elle alın.
• Makineyi kapatın. Şebeke şalterini "I" konumuna getirin.
• Kanaldaki malzeme artıklarını temizlemek için arkadan kartonaj sürün.
• Kalan malzeme artıklarını elle alın.

7 Arıza Giderme

Sıkışma

Arızalarda malzemeyi almak için «Geri tuşuna» basın.

Kesme mekanizması ileriye doğru çalışır ve kartonajı geriye iter.

Bilgi

Sıkışana kadar kartonajın büyük bir bölümü içeriye çekildi ise, ileriye tuşuna da basabilirsiniz. Böylece kesme mekanizması yavaşça ileriye doğru hareket eder ve kalan kartonajı imha eder.

Bu işlev esnasında «çalışmaya hazır» ve «sıkışma» dönüşümlü olarak yanıp söner.

Diğer arızalarda yetkili servise haber verme- den önce, motorun fazla ısınıp ısınmadığını kontrol edin. Makineyi yeniden çalıştırmadan önce, yakl. 15-20 dakika soğumasını bekleyin.

8 Temizleme

Makineyi kapatın ve şebeke fişini çekin. Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yaparken cihazın içine su girmemelidir.

9 Atık Toplama / Geridönüşüm

Servis ömrünü tamamlayan maki- neyi çevre sağlığına uygun olarak bertaraf edin. Bertaraf ile ilgili ge- çerli talimatlara uyulmalıdır. Yasal mevzuatlar devamlı olarak değişti- ginden, zamanı geldiğinde yerel

yönetiminizle irtibata geçin. Eski makinenizin bertarafı ile ilgili olarak üreticisi HSM firması da sizi memnuniyetle bilgilendirir.

10 Teknik Bilgiler

Tarama ölçüsü 5 x 100 mm
Kesme kapasitesi 3 kata kadar
Çalışma hızı	8,5-14,0 m/dak
Çalışma genişliği	425 mm
Giriş yüksekliği 20 mm
Bağlantı100V-240V / 50-60Hz , 220V-240V / 50-60Hz
İşletme modu Sürekli işletme
Kapasite maks. 1,87 kW
Taşıma, depolama ve işletme için ortam koşulları: Sıcaklıkbağıl hava nemiDeniz seviyesinden yükseklik	-10 °C ila +25 °C maks. %90, yoğuşmasız maks. 2.000 m
Gürültü emisyonu(rölanti / yük)	60-62 dB(A)66-67 dB(A)
Boyutlar G x D x Y (mm) 770 x 570 x 1040
Ağırlık 170 kg

Ambalaj döşemesi makinesinin uygun olduğu Avrupa Birliği armonizasyon direktifleri:

• Alçak Gerilim Direktifi 2014/35/EU
• EMU Direktifi 2014/30/EU
• RoHS Direktifi 2011/65/EU

AB Uygunluk Beyanı üreticiden alınabilir.
