Type de produit	Appareil de fabrication de coussins protecteurs d'emballage en carton
Marque	HSM
Modèle	ProfiPack P425
Dimensions (L x l x h)	770 x 570 x 1040 mm
Poids	170 kg
Alimentation électrique	100-240 V / 50-60 Hz
Puissance consommée max.	1,87 kW
Largeur de travail	425 mm
Hauteur d'admission	20 mm
Vitesse de service	8,5 - 14,0 m/min (réglable sur 4 niveaux)
Capacité de coupe	Jusqu'à 3 couches de carton
Intervalles d'écartement	5 x 100 mm
Mode de fonctionnement	Fonctionnement permanent
Niveau sonore (à vide / sous charge)	60-62 dB(A) / 66-67 dB(A)
Conditions ambiantes - Température	-10 °C à +25 °C
Humidité relative max.	90 % (sans condensation)
Altitude maximale	2 000 m
Garantie	2 ans (6 mois en travail continu)
Entretien et nettoyage	Nettoyage avec un chiffon doux et eau savonneuse ; débrancher avant
Sécurité	Arrêt d'urgence, verrouillage des roulettes, protection contre les lames
Options	Kit d'aspiration intégré (raccord pour aspirateur)
Conformité	Directives basse tension, CEM, RoHS

FOIRE AUX QUESTIONS - ProfiPack P425 HSM

Quelle est la fonction principale du ProfiPack P425 ?

Cet appareil est conçu pour transformer des cartons en coussins protecteurs d'emballage, pas pour détruire des documents. Il permet de créer du rembourrage à partir de carton ondulé.

Quels types de carton peut-on utiliser ?

Des cartons d'une largeur maximale de 425 mm. Les cartons plus larges sont automatiquement découpés. L'épaisseur d'admission est de 20 mm, jusqu'à 3 couches.

Comment régler la vitesse de service ?

Utilisez les touches de réglage + et - sur le tableau de commande. La vitesse peut être ajustée sur 4 niveaux, de 8,5 à 14,0 m/min, à l'arrêt ou en marche.

Que faire en cas de blocage du carton ?

Actionnez la touche de réversion pour faire marche arrière et dégager le carton. Si nécessaire, utilisez la touche marche avant pour finir de couper le matériau restant. Laissez refroidir 15-20 minutes si le moteur a surchauffé.

Comment entretenir l'appareil ?

Éteignez et débranchez la machine. Nettoyez avec un chiffon doux et de l'eau savonneuse non corrosive. Évitez que l'eau ne pénètre à l'intérieur.

Quelles sont les consignes de sécurité importantes ?

Ne jamais introduire les mains dans la fente d'alimentation. Tenir cheveux, vêtements amples et bijoux éloignés. Utiliser l'arrêt d'urgence en cas de danger. L'appareil ne convient pas à une utilisation par des enfants.

Peut-on utiliser un aspirateur avec la machine ?

Oui, le ProfiPack P425 peut être équipé d'un dispositif d'aspiration intégré (optionnel). Un raccord pour aspirateur est disponible sur le côté droit de l'appareil.

Où trouver les pièces de rechange ?

Contactez le fabricant HSM ou un revendeur agréé. Des kits de transformation et dépoussiéreurs sont disponibles sous référence (ex: 2.412.111).

Quelle est la garantie de l'appareil ?

La garantie est de 2 ans. En cas de travail continu, elle est limitée à 6 mois. Les dommages dus à une utilisation non conforme ne sont pas couverts.

Comment éliminer la machine en fin de vie ?

Respectez les réglementations locales sur le recyclage des déchets électroniques. Contactez votre mairie ou le fabricant HSM pour des conseils d'élimination écologique.

MODE D'EMPLOI ProfiPack P425 HSM

Appareil pour la fabrication de coussins protecteurs d'emballage..... 15

1 Utilisation conforme, garantie

Le modèle ProfiPack P425 a été conçu exclusivement pour créer des rembourrages d'emballage en carton. La machine est garantie deux ans. En cas de travail continu, la durée de garantie est limitée à 6 mois. L'usure ou les dommages causés par toute manipulation impropre, l'usure naturelle ou encore les interventions d'un tiers ne sont pas couverts par la garantie.

2 Explication des symboles et consignes de sécurité

Lisez la notice d'utilisation de la machine avant de la mettre en service, conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs.

Veuillez respecter toutes les consignes de sécurité lisibles sur le ProfiPack.

Avertissement de blessures possibles causées par le bloc de coupe

Des blessures dues à des coupures causées par le bloc de coupe tranchant sont possibles.

Risque de blessure dû à des lames acérées !

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Risque de blessure par enchevêtrement !

Tenez cheveux longs, vêtements lâches, cravates, écharpes, colliers, bracelets, etc. éloignés de l'orifice d'alimentation. Ne procédez jamais à la destruction de matériel provoquant la formation de boucles, p. ex. bandes, lacets, pochettes plastiques.

Dangers pour les enfants et pour d'autres personnes !

Cet équipement ne convient pas à une utilisation dans des lieux pouvant accueillir des enfants

Danger dû au courant électrique

Une tension du secteur dangereuse peut entraîner une électrocution en cas de manipulation non conforme de la machine.

- Vérifiez régulièrement que l'appareil et les câbles ne présentent aucun dommage.

- Éteignez le ProfiPack en cas de détérioration ou de dysfonctionnement, ainsi qu’avant un changement de place ou un nettoyage, et débranchez la prise secteur.

Assurez-vous que la prise secteur est accessible.

• Vérifiez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.
• Évitez que des substances liquides ne pénètrent dans le ProfiPack.
• L'appareil ne doit pas être placé à proximité d'un radiateur ou de toute autre source de chaleur.
• Veillez à ce que les fentes d'aération ne soient pas obstruées et à ce que l'appareil se trouve à au moins 5 cm du mur ou des meubles avoisinants.
• Ne tirez jamais sur le câble pour débrancher la fiche de la prise secteur, tenez toujours la fiche.

3 Transport et installation

Branchez le câble de raccordement à l'appareil. L'appareil doit être branché à une source de courant qui correspond aux données de la plaque signalétique. Veillez à ce que le câble de raccordement reste libre et que personne ne marche dessus. Branchez la prise de raccordement de la machine dans une prise secteur installée conformément.

Bloquez les roulettes avant en abaissant le levier de frein.

Remarque :

Le modèle Profi Pack 425 de la société HSM est également disponible avec un dispositif d'aspiration intégré.

Vous pouvez éliminer la poussière résultant du traitement du carton à l'aide d'un aspirateur. Si votre appareil est muni du dispositif d'aspiration, un raccord est disponible pour celui-ci du côté droit (9). Si votre appareil ne possède pas ce dispositif, vous pouvez l'en équiper.

Kit de transformation Profi Pack :

numéro de commande x.xxx.xxx.xxx

Dépoussièreur :

numéro de commande 2.412.111

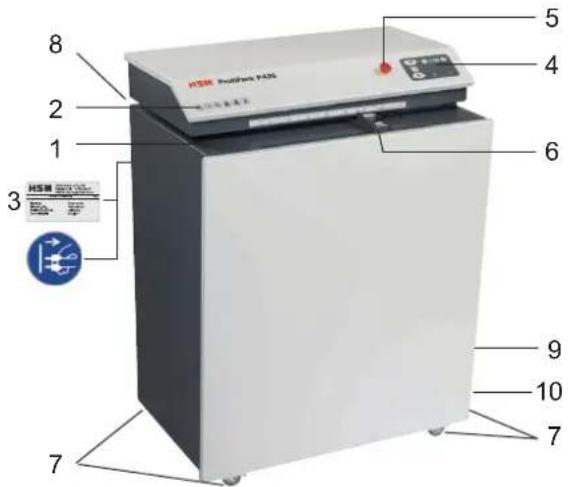

4 Vue d'ensemble

1 Ouverture d'alimentation 2 Consigne de sécurité 3 Autocollant d'avertissement / plaque signalétique 4 Tableau de commande 5 Touche d'arrêt d'urgence 6 Butée 7 Roulettes 8 Tiroir « Matelassage » 9 Raccord pour aspirateur 10 Porte-câble

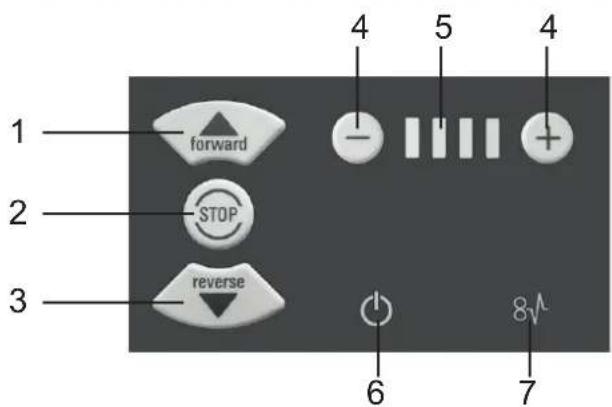

5 Tableau de commande et d'affichage

1 Touche marche avant 2 Touche d'arrêt 3 Touche de réversion 4 Touches de réglage 5 Témoin « vitesse » 6 Témoin « En ordre de marche » 7 Témoin « Blocage »

Mettre en marche

- Déverrouillez la touche d'arrêt d'urgence en la tournant dans le sens contraire à celui des aiguilles d'une montre.

- Mettez le commutateur secteur du côté droit sur la position « I ».

Le témoin « En ordre de marche » clignote.

Après peu de temps, le témoin « En ordre de marche » reste allumé de manière constante. L'appareil est en ordre de marche.

Appuyez sur la « touche marche avant ». Le bloc de coupe se met en marche.

La vitesse de service est réglée sur 4 niveaux en appuyant sur les touches de réglage - et +. Le réglage est possible à l'arrêt comme en marche.

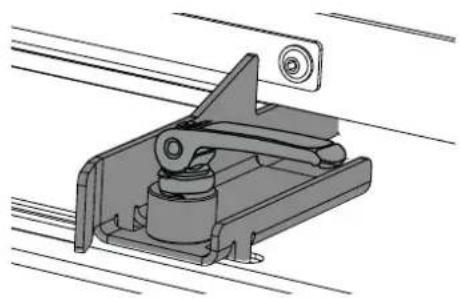

Butée réglable

Levier en haut : pour décaler Levier en bas : butée fixe

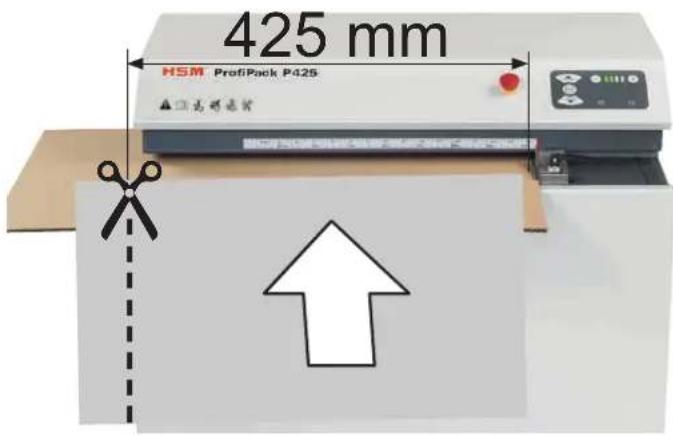

Alimentation en cartons

- Des cartons d'une largeur max. de 425 mm peuvent être traités.

- Les cartons plus larges sont automatiquement découpés.

- Le bloc de coupe est désactivé si l'on appuie sur la touche d'arrêt.

Arrêt

Mettez le commutateur secteur du côté droit sur la position « 0 ».

Élimination des résidus de matériau

▶ Important, lors de chaque opération sur la trappe de refoulement : Porter des gants.

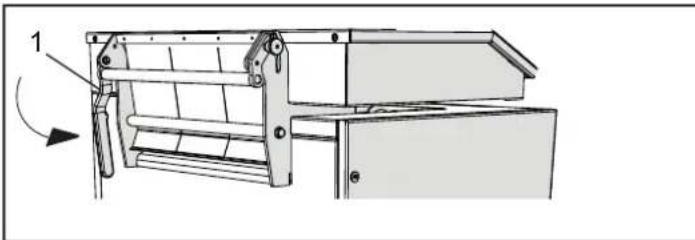

Perforation de carton

• Le levier (1) se trouve en position inférieure • La goupille de blocage est insérée - Approvisionner en cartons

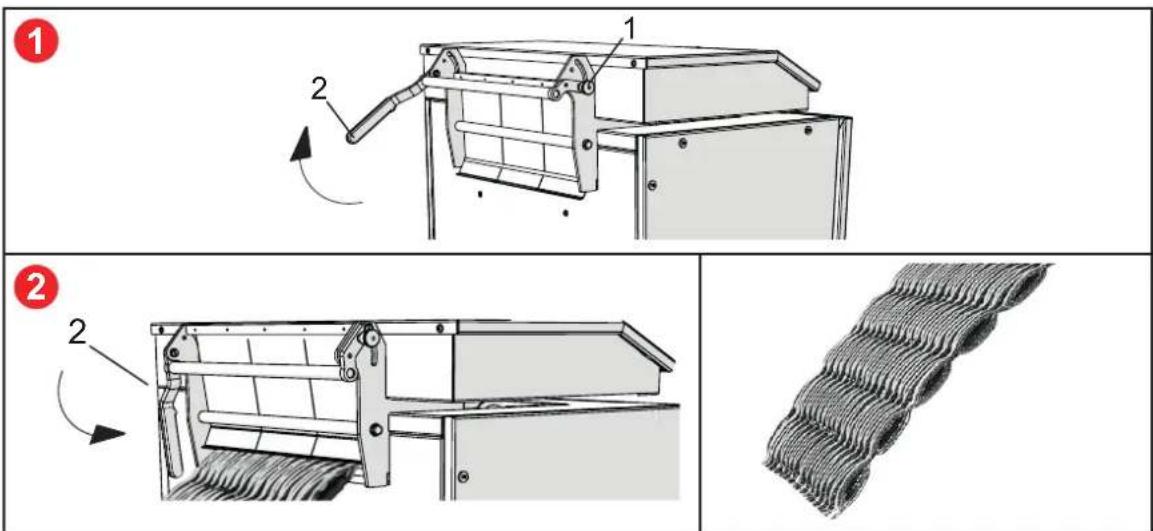

Rembourrage de carton

• Tirer la goupille de blocage (1) - Tirer le levier (2) vers le haut. - Approvisionner env. 2 mètres de cartons

• Abaisser le levier (2).
• Approvisionner en cartons

Enlever les résidus de matériaux lors du passage de « Rembourrage de carton » à « Perforation de carton ».

• Éteindre la machine. Basculer le commutateur secteur en position « 0 ».
• Enlever à la main les résidus de matériau accrochés à la plaque de refoulement.
• Mettre la machine en marche. Basculer le commutateur secteur en position „I“.
• Pousser le carton fixe pour libérer le conduit des résidus de matériau.
• Enlever les restes à la main.

Blocage

Actionnez pour la reprise du produit en cas de dysfonctionnement la « touche de réversion ».

Le bloc de coupe fait marche arrière pendant lentement et fait reculer le carton.

Remarque

Si le carton a été entraîné en grande partie jusqu'au blocage, vous pouvez également actionner la touche de marche avant. Le bloc de coupe avance alors à nouveau et détruit le papier restant.

Pendant cette fonction, « En ordre de marche » et « Blocage » clignotent de manière intermittente.

Concernant les pannes de natures différentes, vérifier avant de contacter notre service après-vente si le moteur a été surchargé. Laissez refroidir la machine pendant 15 à 20 minutes avant de la mettre à nouveau en service.

8 Nettoyage

Éteignez l'appareil et débranchez la prise secteur. Ne nettoyez l'appareil qu'à l'eau savonneuse non corrosive et avec un chiffon doux. Veillez à ce que de l'eau ne pénètre pas dans l'appareil.

9 Traitement des déchets / recyclage

Éliminez la machine en fin de vie dans le respect des impératifs écologiques. Pour ce faire, vous devez tenir compte des directives en vigueur. Comme les réglementations sont soumises à de

constantes modifications, nous vous prions de bien vouloir contacter l'administration de votre commune le moment venu. La société HSM, en tant que fabricant, se tient à votre disposition pour vous fournir des conseils concernant l'élimination de votre machine usagée.

10 Caractéristiques techniques

Intervalles d'écartement 5 x 100 mm
Rendement de coupe jusqu'à 3 couches
Vitesse de service 8,5–14,0 m/min
Largeur de travail 425 mm
Hauteur d'admission 20 mm
Raccordement 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Mode de fonctionnement Fonctionnement permanent
Puissance consommée max. 1,87 kW
Conditions ambiantes pour le transport, le stockage et l'exploitation :TempératureHumidité relative de l'airHauteur au-dessus du niveau zéro	-10 °C à +25 °Cmax. 90 %, sans condensationmax. 2.000 m
Émission sonore(à vide / sous charge)	60–62 dB(A)66–67 dB(A)
Dimensions l x p x h (mm) 770 × 570 × 1040
Poids 170 kg

L'appareil de rembourrage d'emballage est conforme aux normes harmonisées en vigueur dans l'Union Européenne :

• Directive basse tension 2014/35/UE • Directive CEM 2014/30/UE • Directive RoHS 2011/65/UE

La déclaration de conformité CE peut être demandée au fabricant.
