Produkttype	Maskine til fremstilling af beskyttende polstringspuder af pap
Mærke	HSM
Model	ProfiPack P425
Dimensioner (L x B x H)	770 x 570 x 1040 mm
Vægt	170 kg
Strømforsyning	100-240 V / 50-60 Hz
Maks. strømforbrug	1,87 kW
Arbejdsbredde	425 mm
Indføringshøjde	20 mm
Arbejdshastighed	8,5 - 14,0 m/min (justerbar i 4 trin)
Skærekapacitet	Op til 3 lag pap
Afstandsintervaller	5 x 100 mm
Driftstilstand	Kontinuerlig drift
Støjniveau (tomgang / under belastning)	60-62 dB(A) / 66-67 dB(A)
Omgivelsesbetingelser - Temperatur	-10 °C til +25 °C
Maks. relativ luftfugtighed	90 % (uden kondens)
Maks. højde	2 000 m
Garanti	2 år (6 måneder ved kontinuerlig drift)
Vedligeholdelse og rengøring	Rengøring med en blød klud og sæbevand ; tag stikket ud først
Sikkerhed	Nødstop, låsning af hjul, beskyttelse mod knive
Tilbehør	Integreret sugesæt (tilslutning til støvsuger)
Overensstemmelse	Lavspændingsdirektiver, EMC, RoHS

Ofte stillede spørgsmål - ProfiPack P425 HSM

Hvad er hovedfunktionen af ProfiPack P425?

Denne maskine er designet til at omdanne papkasser til beskyttende emballagepuder, ikke til at destruere dokumenter. Den gør det muligt at skabe polstring af bølgepap.

Hvilke typer pap kan man bruge?

Papkasser med en maksimal bredde på 425 mm. Bredere kasser skæres automatisk. Indføringstykkelsen er 20 mm, op til 3 lag.

Hvordan justeres arbejdshastigheden?

Brug justeringstasterne + og - på betjeningspanelet. Hastigheden kan justeres i 4 trin, fra 8,5 til 14,0 m/min, i stilstand eller under drift.

Hvad gør man ved papirstop?

Tryk på reverseringsknappen for at bakke og frigøre papiret. Brug om nødvendigt fremadknappen til at skære restmaterialet færdigt. Lad motoren køle af i 15-20 minutter, hvis den er overophedet.

Hvordan vedligeholder man maskinen?

Sluk og tag stikket ud. Rengør med en blød klud og ikke-ætsende sæbevand. Undgå, at vand trænger ind i maskinen.

Hvad er de vigtige sikkerhedsinstruktioner?

Stik aldrig hænderne ind i indføringsspalten. Hold hår, løstsiddende tøj og smykker væk. Brug nødstop i tilfælde af fare. Maskinen er ikke egnet til brug af børn.

Kan man bruge en støvsuger sammen med maskinen?

Ja, ProfiPack P425 kan udstyres med en integreret sugeenhed (ekstraudstyr). Der findes en støvsugertilslutning på maskinens højre side.

Hvor finder man reservedele?

Kontakt producenten HSM eller en autoriseret forhandler. Konverteringssæt og støvudsugere er tilgængelige under referencenummer (f.eks. 2.412.111).

Hvad er garantien på maskinen?

Garantien er på 2 år. Ved kontinuerlig drift er den begrænset til 6 måneder. Skader som følge af forkert brug dækkes ikke.

Hvordan bortskaffer man maskinen ved endt levetid?

Overhold lokale regler for genbrug af elektronisk affald. Kontakt din kommune eller producenten HSM for råd om miljøvenlig bortskaffelse.

BRUGSANVISNING ProfiPack P425 HSM

dansk: Apparat til fremstilling af emballageforing 45

ProfiPack P425 er udelukkende beregnet til fremstilling af emballageforing af papkasser. Vi giver to års garanti på maskinen. Ved anvendelse i skifteholdsdrift er garantitiden 6 måneder. Slid, skader på grund af ukorrekt brug, naturlig slitage samt indgreb fra tredje part falder ikke under garantiydelsen.

2 Symbolforklaring og sikkerhedshenvisninger

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på ProfiPack.

Advarsel mod kvæstelser på grund af skæreværket Kvæstelser er mulige på grund af det skarpe skæreværk.

Fare for kvæstelser på grund af skarpe knive! Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfoliei.

Denne anordning er ikke egnet til anvendelse på steder, hvor der muligvis kan være børn.

Fare på grund elektrisk strøm

Farlig netspænding kan medføre elektrisk stød ved forkert omgang med maskinen.

- Kontrollér regelmæssigt apparatet og kablet for skader.

- Sluk ProfiPack, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.
• Undgå, at der trænger væsker ind i ProfiPack.
• Maskinen må ikke opstilles i nærheden af en radiator eller en anden varmekilde.
• Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Servicearbejder må kun udføres af HSM-kundeservice og serviceteknikere fra vores kontraktpartnere. Kundeserviceadresser, se side 168.

3 Transport, opstilling

Forbind tilslutningskablet med maskinen. Der skal tilsluttes til en strømkilde, som svarer til oplysningerne på typeskiltet. Sørg for, at tilslutningskablet ligger frit, og at der ikke kan trædes på kablet. Sæt maskinens tilslutningsstik ind i en korrekt installeret stikdåse.

HSM Profi Pack 425 kan også leveres med indbygget udsugningsanordning. Med en suger kan du fjerne støv, der opstår, när papkassen bearbejdes. Hvis dit apparat har udsugningsanordningen, fi ndes der på højre side (9) en tilslutning til sugeren. Hvis dit apparat ikke har denne anordning, kan du efter behov montere delene efterfølgende.

Ombygningssæt Profi Pack: Bestillingsnummer x.xxx.xxx.xxx Støvudskiller: Bestillingsnummer 2.412.111

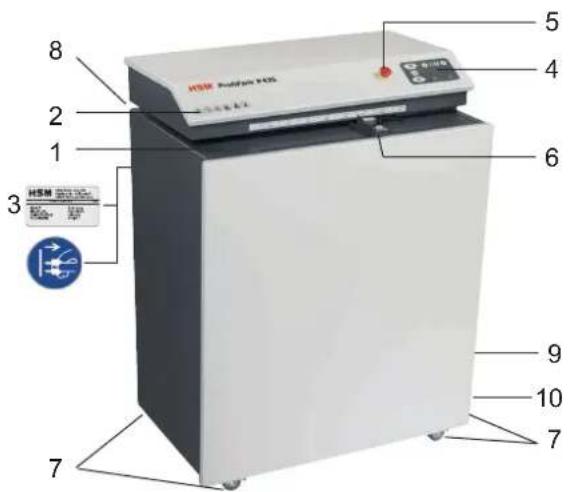

4 Oversigt

1 Tilførselsåbning
2 Sikkerhedshenvisning
3 Advarselsmærkat/typeskilt
4 Betjeningsfelt
5 Nødstop-afbryder
6 Anslag
7 Hjul
8 Skyder "Polstring"
9 Tilslutning til suger
10 Kabelholder

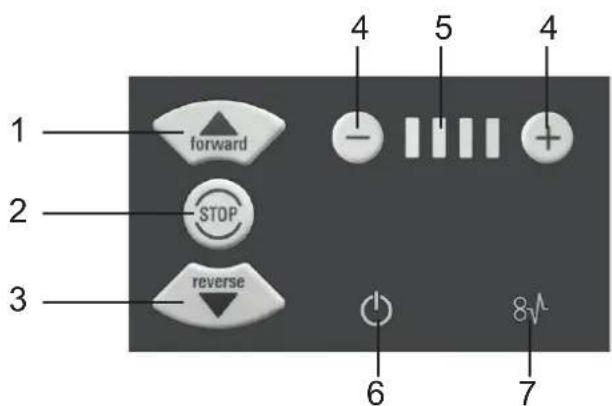

5 Betjenings- og visningsfelt

- Reset nødstop-knappen ved at dreje den mod uret.

- Stil netafbryderen på den højre side på stilling "I".

Visningen "driftsklar" blinker.

Efter kort tid lyser visningen "driftsklar" kon- stant. Maskinen er driftsklar.

Tryk på "fremad-tast".

Skæreværket starter.

Ved at trykke på indstillingstasterne - og + reguleres arbejdshastigheden på 4 trin. Indstilling i stilstand og under drift mulig.

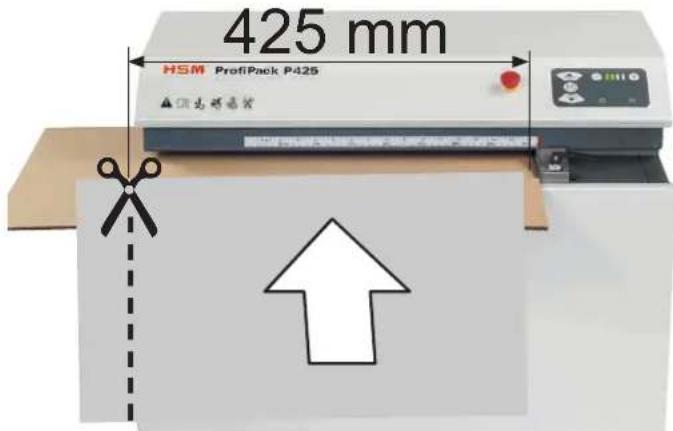

Tilførsel af papkasser

• Papkasser bearbejdes til en bredde på indtil 425 mm.
• En bredere papkasse skæres automatisk af.
• Ved at trykke på stop-tasten frakobles skæreværket.

Frakobling

Stil netafbryderen på den højre side på stilling "0".

FORSIGTIG

Fjernelse af materialerester

▶ Overhold følgende ved alle arbejder på påfyldningsklappen: Bær handsker.

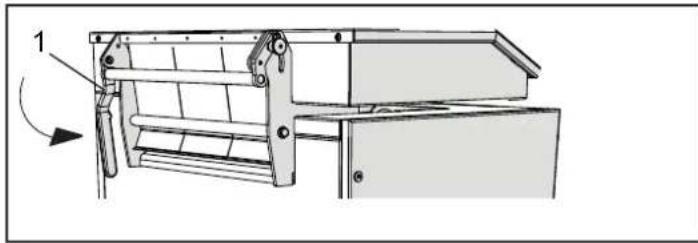

Perforering af kartonagen

• Håndtaget (1) befi nder sig i nederste position
• Låsebolten er gået i indgreb
- Tilfør kartonagen

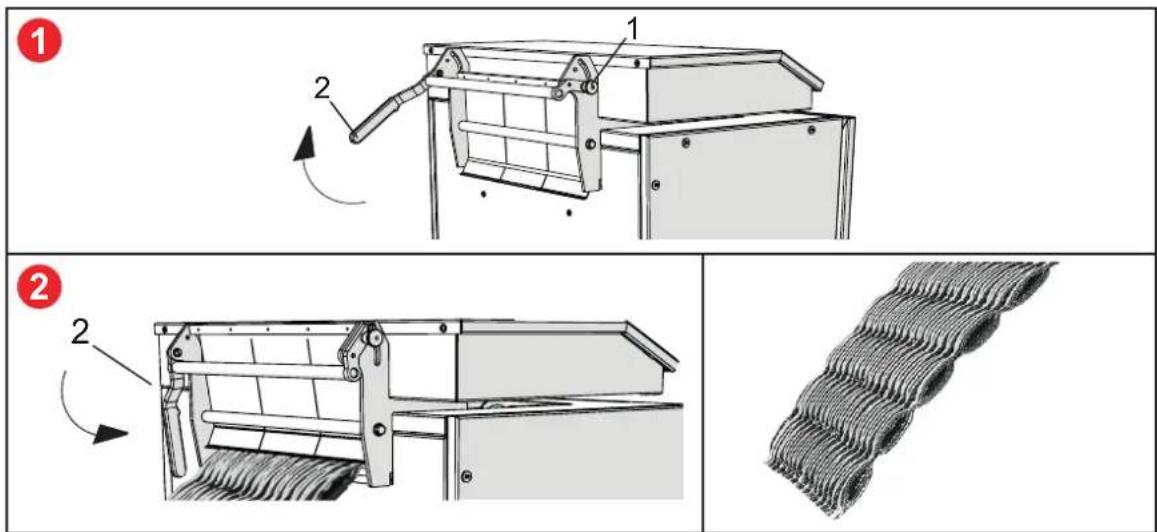

Polstring af kartonagen

• Træk i läsebolten (1)
• Tryk håndtaget (2) op.
• Tilfør ca. 2 løbende meter kartonage

• Tryk håndtaget (2) ned.

- Tilfør kartonagen

1

2

• Frakobl maskinen. Stil netafbryderen på stilling „0“.
• Fjern materialerester, der hænger på kompressionspladen, manuelt.
• Tilkobl maskinen. Stil netafbryderen på stilling „I“.
• Skub fast kartonage efter for at befri skakten for materialerester.
  • Fjern eksisterende materialerester manuelt.

7 Udbedring af fejl

Blokering

Tryk på "reverseringstasten" til materialeudtagning ved fejl.

Skæreværket kører langsomt baglæns paratet. og skubber papkassen tilbage.

Bemærk

Hvis papkassen indtil blokeringen allerede blev trukket langt ind, kan du også trykke på fremad-tasten. Derved kører skæreværket langsomt fremad og makulerer resten af papkassen.

Under denne funktion blinker "driftsklar" og "blokering" skiftevis.

Ved andre fejl skal du kontrollere, om motoren blev overbelastet, før du kontakter vores kundeservice. Lad maskinen køle af i ca. 15–20 min., før den tages i drift igen.

8 Rengøring

Sluk maskinen, og træk netstikket ud Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i ap-şaratet.

Ved afslutningen af sin levetid skal maskinen bortskaff es miljøvenligt. Tag i den forbindelse højde for de gældende forskrifter. Da de lov-mæssige forhold er underkastet konstante ændringer, beder vi dig om på det givne tidspunkt at kontakte dine kommunale myndigheder. Firmaet HSM rådgiver dig som producent også gerne vedrørende bortskaff else af din gamle maskine.

10 Tekniske data

Rastermål 5 x 100 mm
Skæreeff ekt Op til 3 lag
Arbejdshastighed	8,5–14,0
Arbejdsbredde 425 mm
Indgangshøjde 20 mm
Tilslutning 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Driftsart Konstant drift
Maks. Strømforbrug	1,87 kW
Omgivelsesbetingelser for transport, opbevaring og drift:TemperaturRelativ luftfugtighedHøjde over NN	-10 °C til +25 °CMaks. 90 %, ikke-kondenserendeMaks. 2.000 m
Støjemission(i tomgang/under belastning)	60–62 dB(A)66–67 dB(A)
Mål B x D x H (mm) 770 x 570 x 1040
Vægt 170 kg

Emballagepolstermaskinen opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.
