Τύπος προϊόντος	Μηχανή κατασκευής προστατευτικών μαξιλαριών συσκευασίας από χαρτόνι
Μάρκα	HSM
Μοντέλο	ProfiPack P425
Διαστάσεις (Μ x Π x Υ)	770 x 570 x 1040 mm
Βάρος	170 kg
Τροφοδοσία ρεύματος	100-240 V / 50-60 Hz
Μέγιστη κατανάλωση ισχύος	1,87 kW
Πλάτος εργασίας	425 mm
Ύψος εισαγωγής	20 mm
Ταχύτητα λειτουργίας	8,5 - 14,0 m/min (ρυθμιζόμενη σε 4 επίπεδα)
Ικανότητα κοπής	Έως 3 στρώσεις χαρτονιού
Διαστήματα αποστάσεων	5 x 100 mm
Τρόπος λειτουργίας	Συνεχής λειτουργία
Στάθμη θορύβου (χωρίς φορτίο / υπό φορτίο)	60-62 dB(A) / 66-67 dB(A)
Συνθήκες περιβάλλοντος - Θερμοκρασία	-10 °C έως +25 °C
Μέγιστη σχετική υγρασία	90 % (χωρίς συμπύκνωση)
Μέγιστο υψόμετρο	2 000 m
Εγγύηση	2 έτη (6 μήνες σε συνεχή λειτουργία)
Συντήρηση και καθαρισμός	Καθαρισμός με μαλακό πανί και σαπουνόνερο· αποσυνδέστε πριν
Ασφάλεια	Διακόπτης έκτακτης ανάγκης, κλείδωμα τροχών, προστασία από λεπίδες
Επιλογές	Ενσωματωμένο κιτ αναρρόφησης (σύνδεση για ηλεκτρική σκούπα)
Συμμόρφωση	Οδηγίες χαμηλής τάσης, ΗΜΣ, RoHS

Συχνές ερωτήσεις - ProfiPack P425 HSM

Ποια είναι η κύρια λειτουργία του ProfiPack P425;

Αυτή η συσκευή έχει σχεδιαστεί για να μετατρέπει χαρτόνια σε προστατευτικά μαξιλάρια συσκευασίας, όχι για να καταστρέφει έγγραφα. Επιτρέπει τη δημιουργία αφρώδους υλικού από κυματοειδές χαρτόνι.

Ποια είδη χαρτονιού μπορούν να χρησιμοποιηθούν;

Χαρτόνια με μέγιστο πλάτος 425 mm. Τα μεγαλύτερα χαρτόνια κόβονται αυτόματα. Το πάχος εισαγωγής είναι 20 mm, έως 3 στρώσεις.

Πώς ρυθμίζεται η ταχύτητα λειτουργίας;

Χρησιμοποιήστε τα πλήκτρα ρύθμισης + και - στον πίνακα ελέγχου. Η ταχύτητα μπορεί να ρυθμιστεί σε 4 επίπεδα, από 8,5 έως 14,0 m/min, σε στάση ή εν κινήσει.

Τι κάνω σε περίπτωση εμπλοκής χαρτονιού;

Πιέστε το πλήκτρο αντιστροφής για να κάνετε όπισθεν και να ελευθερώσετε το χαρτόνι. Εάν χρειαστεί, χρησιμοποιήστε το πλήκτρο εμπρός για να κόψετε το υπόλοιπο υλικό. Αφήστε να κρυώσει 15-20 λεπτά αν ο κινητήρας υπερθερμάνθηκε.

Πώς συντηρείται η συσκευή;

Σβήστε και αποσυνδέστε τη μηχανή. Καθαρίστε με ένα μαλακό πανί και μη διαβρωτικό σαπουνόνερο. Αποφύγετε την είσοδο νερού στο εσωτερικό.

Ποιοι είναι οι σημαντικοί κανόνες ασφαλείας;

Μην βάζετε ποτέ τα χέρια σας στη σχισμή τροφοδοσίας. Κρατήστε μακριά μαλλιά, φαρδιά ρούχα και κοσμήματα. Χρησιμοποιήστε τον διακόπτη έκτακτης ανάγκης σε περίπτωση κινδύνου. Η συσκευή δεν είναι κατάλληλη για χρήση από παιδιά.

Μπορώ να χρησιμοποιήσω ηλεκτρική σκούπα με τη μηχανή;

Ναι, το ProfiPack P425 μπορεί να εξοπλιστεί με ενσωματωμένο σύστημα αναρρόφησης (προαιρετικό). Μια σύνδεση για ηλεκτρική σκούπα διατίθεται στη δεξιά πλευρά της συσκευής.

Πού μπορώ να βρω ανταλλακτικά;

Επικοινωνήστε με τον κατασκευαστή HSM ή έναν εξουσιοδοτημένο αντιπρόσωπο. Διατίθενται κιτ μετατροπής και αφαίρεσης σκόνης με κωδικό (π.χ. 2.412.111).

Ποια είναι η εγγύηση της συσκευής;

Η εγγύηση είναι 2 έτη. Σε περίπτωση συνεχούς λειτουργίας, περιορίζεται σε 6 μήνες. Οι ζημιές από μη σύμφωνη χρήση δεν καλύπτονται.

Πώς απορρίπτω τη μηχανή στο τέλος της ζωής της;

Τηρήστε τους τοπικούς κανονισμούς για την ανακύκλωση ηλεκτρονικών αποβλήτων. Επικοινωνήστε με τον δήμο σας ή τον κατασκευαστή HSM για συμβουλές οικολογικής απόρριψης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ProfiPack P425 HSM

ελληνικά: Συσκευή για κατασκευή στοιχείων συσκευασιών 123

1 Προβλεπόμενη χρήση, εγγύηση

To ProfiPack P425 προορίζεται αποκλειστικά για την κατασκευή «μαξιλαριών» συσκευασίας από χαρτόνι. Για το μηχάνημα παρέχεται εγγύηση δύο ετών. Αν η χρήση του μηχανήματος γίνεται σε περισσότερες βάρδιες τότε η εγγύηση ισχύει για 6 μήνες. Η φθορά, οι ζημιές από какό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

2 Επεξήγηση συμβόλων και οδηγίες ασφαλείας

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για μελλοντική χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες.

Τηρείτε όλες τις υποδείξεις ασφαλείας που είναι τοποθετημένες επάνω στο Profipack.

Προειδοποίηση για τραυματισμούς από τον κοπτικό μηχανισμό

Δεν αποκλείονται οι τραυματισμοί από τον κοφτερό κοπτικό μηχανισμό.

Κίνδυνος τραυματισμού από αιχμηρά μαχαίρια!

Ποτέ μη βάζετε τα χέρια σας στη σχισμή εισαγωγής χαρτιού.

Κίνδυνος τραυματισμού από μάγκωμα!

Κοντά στο άνοιγμα εισόδου δεν επιτρέπεται να πλησιάζουν μακριά μαλλιά, φαρδιά ρούχα, γραβάτες, κασκόλ, αλυσίδες λαιμού και καρπού κλπ. Μην καταστρέφετε υλικά τα οποία έχουν την τάση να γίνονται σαν θηλιά π.χ. ταινίες, δεσίματα, διαφάνειες από μαλακό πλαστικόί.

Κίνδυνοι για παιδιά και για άλλα άτομα!

Αυτός ο εξοπλισμός δεν ενδείκνυται για χρήση σε μέρη όπου πιθανόν μπορεί να παρευρίσκονται παιδιά.

Κίνδυνος από ηλεκτρικό ρεύμα

Κατά τη λανθασμένη μεταχείριση του μηχανήματος μπορεί από επικίνδυνη ηλεκτρική τάση να προκληθεί ηλεκτροπληξία.

• Ελέγχετε τακτικά τη συσκευή και το καλώδιο για ζημιές.
• Σε περίπτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την και αποσυνδέστε το φις.

• Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός.

• Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.
  • Προστατέψτε το ProfiPack από την εισροή υγρών.

• Το μηχάνημα δεν επιτρέπεται να τοποθετείται κοντά σε θερμαντικά σώματα ή σε κάποια άλλη πηγή θερμότητας.
• Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.
• Ποτέ μην αποσυνδέετε τον ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από τον ρευματολήπτη.

3 Μεταφορά, τοποθέτηση

Συνδέστε το καλώδιο σύνδεσης με το μηχάνημα. Η σύνδεση θα πρέπει να γίνει σε ηλεκτρική πηγή που αντιστοιχεί στα στοιχεία της πινακίδας τύπου. Φροντίστε ώστε το καλώδιο του ρεύματος να είναι ελεύθερο και να μην μπορεί να πατηθεί. Συνδέστε το φις ρεύματος του μηχανήματος σε μία κανονική πρίζα.

Ακινητοποιήστε τα μπροστινά ροδάκια πατώντας κάτω τους μοχλούς φρένου.

Υπόδειξη:

To HSM ProfiPack 425 παραδίδεται επίσης και με ενσωματωμένη συσκευή αναρρόφησης. Με μια συσκευή αναρρόφησης μπορείτε να αφαιρείτε τη σκόνη που δημιουργείται κατά την επεξεργασία χαρτονιού. Αν η συσκευή σας διαθέτει τη συσκευή αναρρόφησης, στη δεξιά πλευρά (9) υπάρχει κατάλληλη υποδοχή για αυτήν. Αν η συσκευή σας δεν διαθέτει τέτοια συσκευή, τα εξαρτήματα μπορούν να τοποθετηθούν και μεταγενέστερα.

Σετ μετατροπής ProfiPack:

Κωδικός παραγγελίας x.xxx.xxx.xxx

Συλλέκτης σκόνης:

Κωδικός παραγγελίας 2.412.111

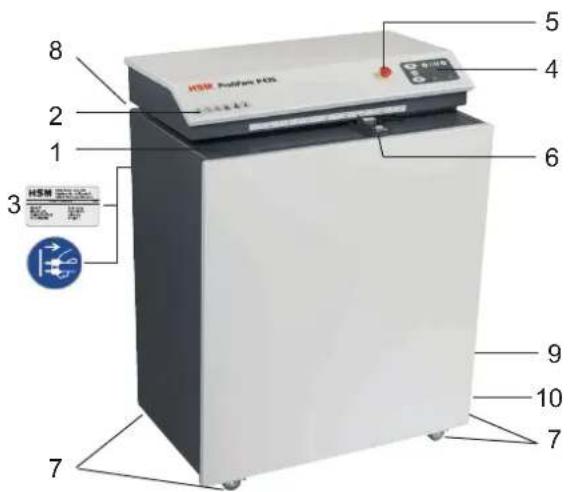

4 Επισκόπηση

1 Άνοιγμα τροφοδοσίας
2 Υπόδειξη ασφαλείας
3 Προειδοποιητικό αυτοκόλλητο / πινακίδα τύπου
4 Πίνακας χειρισμού
5 Πλήκτρο Στοπ Κινδύνου
6 Στοπ οδηγός
7 Робáкіа
8 Σύρτης «Ενίσχυση μαξιλαριού»
9 Υποδοχή για συσκευή αναρρόφησης
10 Στήριγμα καλωδίου

5 Πίνακας χειρισμού και ενδείξεων

1 Πλήκτρο μετακίνησης προς τα εμπρός
2 Πλήκτρο διακοπής
3 Πλήκτρο αντιστροφής R
4 Πλήκτρα ρύθμισης
5 'Ενδειξη «Ταχύτητας»
6 Ένδειξη «Ετοιμότητα λειτουργίας»
7 'Ενδειξη «'Εμφραξη»

6 Χειρισμός

Ενεργοποίηση

- Απασφαλίστε το πλήκτρο Στοπ Κινδύνου στρέφοντάς το προς τα αριστερά.

• Φέρτε τον γενικό διακόπτη στη δεξιά πλευρά, στη θέση «Ι».

∇Η ένδειξη «Ετοιμότητα λειτουργίας» αναβοσβήνει.

Μετά από λίγο η ένδειξη «Ετοιμότητα λει- τουργίας» παραμένει μόνιμα αναμμένη. Το μηχάνημα είναι έτοιμο για λειτουργία.

Πιέστε το «πλήκτρο μετακίνησης προς τα εμπρός».

Ο μηχανισμός κοπής ξεκινά.

Με πάτημα των πλήκτρων ρύθμισης - και + ρυθμίζετε την ταχύτητα εργασίας σε 4 βαθμίδες.

Η ρύθμιση μπορεί να γίνεται τόσο σε στάση όσο και σε λειτουργία.

Ρυθμιζόμενος οδηγός

Μοχλός πάνω: για μετακίνηση Μοχλός κάτω: οδηγός σε σταθερή θέση

• Είναι εφικτή η επεξεργασία χαρτονιών πλάτους έως και 425 mm.
  • Τα φαρδύτερα χαρτόνια κόβονται αυτόμα- τα στο σωστό πλάτος.
• Με πάτημα του πλήκτρου διακοπής ο μηχανισμός κοπής απενεργοποιείται.

Απενεργοποίηση

Φέρτε τον γενικό διακόπτη στη δεξιά πλευρά, στη θέση «0».

ΠΡΟΦΥΛΑΞΗ

Αφαίρεση υπολειμμάτων

▶ Για όλες τις εργασίες στη θυρίδα συμπίεσης: Φοράτε προστατευτικά γάντια.

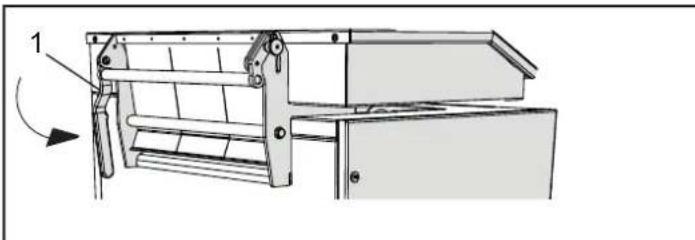

Διάτρηση χαρτονιών

• Ο μοχλός (1) είναι στην κάτω θέση
• Ο πείρος ασφάλισης έχει ασφαλίσει
- Εισάγετε χαρτόνια

• Τραβήξτε τον μοχλό ασφάλισης (1)
• Τραβήξτε τον μοχλό (2) προς τα πάνω.
- Εισάγετε περίπου 2 μέτρα χαρτόνια

1

• Πιέστε τον μοχλό (2) προς τα κάτω.

- Εισάγετε χαρτόνια

2

Αφαιρέστε τα υπολείμματα υλικού όταν αλλάζετε από «Διόγκωση χαρτονιών» σε «Διάτρηση χαρτονιών».

• Απενεργοποιήστε το μηχάνημα. Στρέψτε τον γενικό διακόπτη στη θέση «0».
• Αφαιρέστε με το χέρι τα υπολείμματα που κρέμονται στο έλασμα συμπίεσης.
• Ενεργοποιήστε το μηχάνημα. Στρέψτε τον γενικό διακόπτη στη θέση «Ι».
• Για να ελευθερώσετε το άνοιγμα εξόδου από τα υπολείμματα σπρώξτε μέσα ένα γερό χαρτόνι.
  • Αφαιρέστε τα παραμένοντα υπολείμματα με το χέρι.

7 Αντιμετώπιση βλαβών

'Εμφραξη

Για την αφαίρεση του υλικού σε περίπτωση βλάβης πατήστε το «πλήκτρο αντιστροφής».

Ο μηχανισμός κοπής λειτουργεί αργά αντίστροφα και σπρώχνει το χαρτόνι πάλι πίσω.

Υπόδειξη

Αν το χαρτόνι μέχρι το φράξιμο έχει ήδη εισα- χθεί κατά το μεγαλύτερο μέρος μπορείτε επί- σης να πιέσετε το πλήκτρο προς τα εμπρός. Με τον τρόπο αυτό ο μηχανισμός κοπής λει- τουργεί αργά προς τα εμπρός και καταστρέ- φει το υπόλοιπο χαρτόνι.

Κατά τη διάρκεια αυτής της λειτουργίας αναβοσβήνουν εναλλάξ οι ενδείξεις «Ετοιμότητα λειτουργίας» και «Έμφραξη».

Σε περίπτωση άλλης βλάβης και πριν ειδοποιήσετε το τμήμα εξυπηρέτησης πελατών παρακαλείσθε να ελέγξετε το βαθμό επιβάρυνσης του κινητήρα. Πριν θέσετε εκ νέου σε λειτουργία το μηχάνημα, αφήστε το να κρυώσει για 15-20 λεπτά.

8 Καθαρισμός

Απενεργοποιήστε το μηχάνημα και αποσυνδέστε το φις από την πρίζα. Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Στη συσκευή δεν επιτρέπεται να διεισδύσει καθόλου νερό.

9 Απόρριψη / Ανακύκλωση

Στο τέλος της ζωής του το μηχάνημα πρέπει να δοθεί για ανακύκλωση. Πρέπει να τηρούνται οι σχετικοί κανονισμοί. Επειδή η σχετική νομοθεσία αλλάζει συχνά, θα είναι καλό τη δεδομένη χρονική στιγμή

να επικοινωνήσετε με τις αρμόδιες δημοτικές αρχές. Επίσης και η εταιρεία HSM ως κατασκευαστής μπορεί να σας ενημερώσει σχετικά με την ανακύκλωση ενός παλαιού μηχανήματος.

10 Τεχνικά στοιχεία

Διάσταση βήματος 5 x 100 mm
Απόδοση κοπής Μέχρι 3 στρώσεις
Ταχύτητα εργασίας	8,5-14,0
Πλάτος εργασίας 425 mm
Ύψος τροφοδοσίας 20 mm
Σύνδεση 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Τρόπος λειτουργίας Συνεχής λειτουργία
Μέγιστη ισχύς κινητήρα 1,87 kW
Συνθήκες περιβάλλοντος για μεταφορά, αποθήκευση και λειτουργία:ΘερμοκρασίαΣχετική υγρασίαΥψόμετρο	-10 °C έως +25 °Cέως 90 %, χωρίς συμπύκνωσηέως 2.000 m
Εκπομπή θορύβου(Λειτουργία εν κενώ / με φορτίο)	60 - 62 dB(A)66 - 67 dB(A)
Διαστάσεις Π x B x Y (mm)	770 x 570 x 1040
Βάρος	170 kg

Το μηχάνημα κατασκευής συσκευασιών πληροί τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2014/35/ΕΕ
• Οδηγία ΗΜΣ 2014/30/ΕΕ
• Οδηγία RoHS 2011/65/EE

Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή.
