Producttype	Apparaat voor het vervaardigen van beschermende kussens van kartonnen verpakking
Merk	HSM
Model	ProfiPack P425
Afmetingen (L x B x H)	770 x 570 x 1040 mm
Gewicht	170 kg
Voeding	100-240 V / 50-60 Hz
Max. vermogen	1,87 kW
Werkbreedte	425 mm
Invoerhoogte	20 mm
Werksnelheid	8,5 - 14,0 m/min (instelbaar op 4 niveaus)
Snee capaciteit	Tot 3 lagen karton
Afstand intervallen	5 x 100 mm
Bedrijfsmodus	Continu bedrijf
Geluidsniveau (onbelast / onder belasting)	60-62 dB(A) / 66-67 dB(A)
Omgevingscondities - Temperatuur	-10 °C tot +25 °C
Max. relatieve luchtvochtigheid	90 % (niet condenserend)
Maximale hoogte	2 000 m
Garantie	2 jaar (6 maanden bij continu gebruik)
Onderhoud en reiniging	Reiniging met een zachte doek en zeepwater; voor het ontkoppelen
Veiligheid	Noodstop, wielvergrendeling, bescherming tegen messen
Opties	Geïntegreerd afzuigingsset (aansluiting voor stofzuiger)
Conformiteit	Laagspanningsrichtlijnen, EMC, RoHS

Veelgestelde vragen - ProfiPack P425 HSM

Wat is de hoofdfunctie van de ProfiPack P425?

Dit apparaat is ontworpen om karton om te zetten in beschermende verpakkingskussens, niet om documenten te vernietigen. Het maakt het mogelijk om opvulling van golfkarton te maken.

Welke soorten karton kunnen worden gebruikt?

Karton met een maximale breedte van 425 mm. Bredere kartons worden automatisch gesneden. De invoerhoogte is 20 mm, tot 3 lagen.

Hoe stelt u de werksnelheid in?

Gebruik de instelknoppen + en - op het bedieningspaneel. De snelheid kan worden ingesteld op 4 niveaus, van 8,5 tot 14,0 m/min, zowel in stilstand als tijdens het gebruik.

Wat te doen bij een kartonblokkade?

Druk op de omkeertoets om achteruit te rijden en het karton vrij te maken. Gebruik indien nodig de vooruit-toets om het resterende materiaal af te snijden. Laat het apparaat 15-20 minuten afkoelen als de motor oververhit is geraakt.

Hoe onderhoud ik het apparaat?

Schakel de machine uit en haal de stekker uit het stopcontact. Reinig met een zachte doek en niet-corrosief zeepwater. Zorg dat er geen water in het apparaat binnendringt.

Wat zijn de belangrijke veiligheidsvoorschriften?

Steek nooit uw handen in de invoersleuf. Houd haar, losse kleding en sieraden op afstand. Gebruik de noodstop in geval van gevaar. Het apparaat is niet geschikt voor gebruik door kinderen.

Kan er een stofzuiger op de machine worden aangesloten?

Ja, de ProfiPack P425 kan worden uitgerust met een geïntegreerd afzuigingsapparaat (optioneel). Een aansluiting voor een stofzuiger is aan de rechterkant van het apparaat beschikbaar.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de fabrikant HSM of een erkende dealer. Omzettingskits en stofafscheiders zijn beschikbaar onder referentienummer (bijv. 2.412.111).

Wat is de garantie van het apparaat?

De garantie bedraagt 2 jaar. Bij continu gebruik is deze beperkt tot 6 maanden. Schade als gevolg van niet-conform gebruik wordt niet gedekt.

Hoe moet de machine aan het einde van zijn levensduur worden verwijderd?

Volg de lokale regelgeving voor recycling van elektronisch afval. Neem contact op met uw gemeente of de fabrikant HSM voor advies over milieuvriendelijke verwijdering.

GEBRUIKSAANWIJZING ProfiPack P425 HSM

nederlands: Toestel voor het produceren van verpakkingskarton 39

Bestell-Nummer x.xxx.xxx.xxx

Entstauber:

1 Beoogd gebruik, garantie

De ProfiPack P425 is uitsluitend bestemd voor het produceren van verpakkingsbuffers van karton. Op de machine geven we twee jaar garantie. Bij gebruik door meerdere ploegen bedraagt de garantieperiode 6 maanden. Slijtage, schade door verkeerde behandeling, natuurlijke slijtage resp. ingrepen door derden vallen niet onder de garantie.

2 Symboolverklaring en veiligheidsaanwijzingen

Lees voor de inbedrijfstelling van de machine de gebruiksaanwijzing, bewaar deze voor later gebruik en geef de handleiding aan latere gebruikers door.

Neem alle veiligheidsaanwijzingen op de Profi pack in acht.

Waarschuwing voor letsel door snijwerk

Snijletsel is mogelijk door het scherpe snijwerk.

Gevaar voor letsel door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor letsel door naar binnen trekken!

Houd lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden enz. niet in de buurt van de toevoeropening. Vernietig geen materiaal dat de neiging heeft om lussen te vormen, bijv. tape, koorden, zachte plasticfolie.

Gevaren voor kinderen en andere personen!

Deze inrichting is niet geschikt voor gebruik op locaties waar eventueel kinderen aanwezig kunnen zijn.

Gevaar door elektrische stroom

Gevaarlijke netspanning kan bij verkeerde omgang met de machine tot een stroomschok leiden.

- Controleer toestel en kabels regelmatig op schade.

- Schakel de Profipack uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

- Zorg ervoor dat de netstekker makkelijk bereikbaar is.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Voorkom dat vloeistoffen in de ProfiPack terechtkomen.
• De machine mag niet in de buurt van een verwarmingselement of een andere warmte-bron opgesteld worden.
• De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 168.

3 Transport en opstelling

Sluit de verbindingskabel op de machine aan. De machine moet op een stroombron worden aangesloten die overeenkomt met de gegevens op het typeplaatje. Let erop dat de aansluitkabel vrij ligt en dat er niet op de kabel getrapt kan worden. Steek de stekker van de machine in een geaarde contactdoos die volgens de voorschriften is geïnstalleerd.

Vergrendel de voorste wielen door neerdrukken van de remhendel.

Aanwijzing:

HSM Profi Pack 425 is ook leverbaar met ingebouwde afzuiginstallatie. Met een zuigapparaat kan het stof, dat bij de verwerking van het karton vrijkomt, worden verwijderd. Als het apparaat een afzuigvoorziening heeft, dan is aan de rechterzijde (9) een aansluiting voor het zuigapparaat aanwezig. Wanneer het apparaat niet over deze voorziening beschikt, kunnen de onderdelen indien gewenst ook naderhand worden gemonteerd.

Ombouwset Profi Pack: Bestell-nummer x.xxx.xxx.xxx Ontstoff er: Bestel-nummer 2.412.111

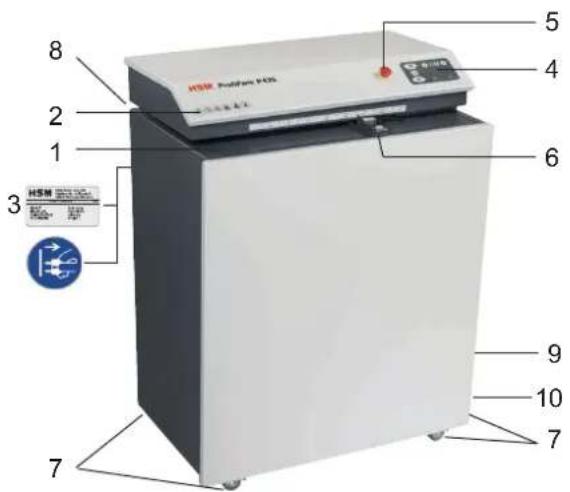

4. Overzicht

1 Toevoeropening
2 Veiligheidsaanwijzing
3 Waarschuwingssticker/typeplaatje
4 Bedieningspaneel
5 Noodstopknop
6 Aanslag
7 Wielen
8 Schuif „Opbolling“
9 Aansluiting voor afzuigapparaat
10 Kabelhouder

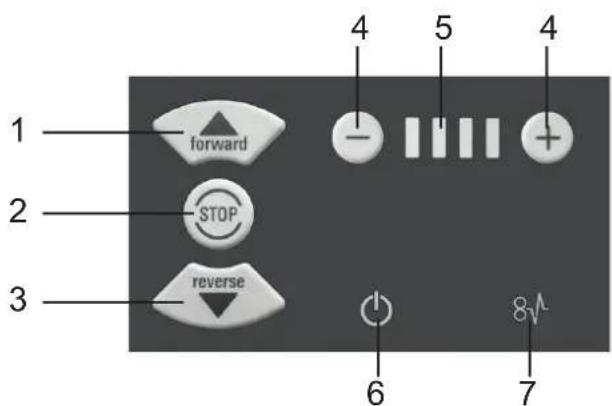

5 Bedienings- en weergaveveld

1 Toets vooruit
2 Stoptoets
3 Omkeertoets
4 Instelknoppen
5 Weergave „Snelheid“
6 Weergave „Gebruiksklaar”
7 Weergave „Blokkering“

6 Bediening

Inschakelen

- Ontgrendel de noodstopknop door deze tegen de klok in te draaien.

- Schakel de netschakelaar aan de rechterkant op „I”.

Weergave „Gebruiksklaar“ knippert. Na korte tijd brandt de weergave „Gebruiksklaar“ constant. De machine is gebruiksklaar.

Druk op de toets „Vooruit”. Snijwerk start op.

Door drukken op de insteltoetsen - en + wordt de werksnelheid in 4 standen geregeld. Instelling in stand en bedrijf mogelijk.

Instelbare aanslag

Hendel boven: voor het verschuiven Hendel onder: aanslag vast

• Karton wordt tot een breedte van 425 mm verwerkt.
• Breder karton wordt automatisch afgesne- den.
• Door drukken op de stopknop schakelt het snijwerk uit.

Uitschakelen

Schakel de netschakelaar aan de rechterkant op „0”.

LET OP

Materiaalresten verwijderen

Bij alle werkzaamheden aan de stuikklep in acht nemen: Handschoenen dragen.

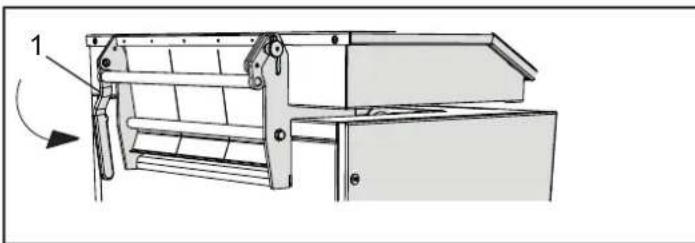

Karton perforeren

• Hendel (1) bevindt zich in de onderste positie
- Pen is vergrendeld
- Karton toevoeren

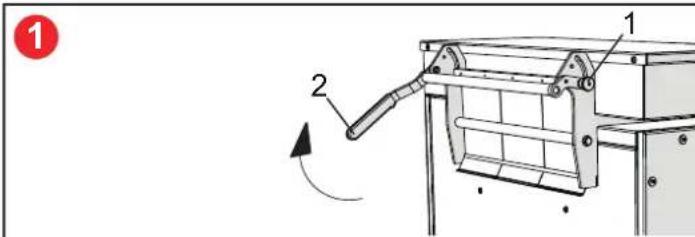

• Pen (1) trekken
  • Hendel (2) naar boven trekken.
  • ca. 2 strekkende meter karton toevoeren

1

• Hendel (2) omlaag drukken.
- Karton toevoeren

2

Verwijder materiaalresten voor het wisselen van „Karton opbollen” naar “Karton perforeren”.

• Machine uitschakelen. Schakel de netschakelaar op „0”.
• Materiaalresten, die aan de stuikplaat hangen, handmatig verwijderen.
• Machine inschakelen. Schakel de netschakelaar op „0”.
• Vast karton naduwen om materiaalresten uit de schacht te verwijderen.
• Resterende materiaalresten handmatig verwijderen.

7 Storingen verhelpen

Blokkade

Bedien voor de materiaaluitname bij storingen de „Omkeertoets”.

Het snijwerk loopt langzaam achteruit en schuift het karton terug.

Opmerking

Als het karton tot aan de blokkering al voor een groot deel ingetrokken werd, kan ook de toets vooruit worden ingedrukt. Daardoor loopt het snijwerk langzaam vooruit en vernietigt het resterende karton.

Gedurende deze functie knippert afwisselend „Gebruiksklaar“ en „Blokkade“.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met onze klantendienst. Laat de machine voor opnieuw in bedrijf stellen ca. 15 - 20 min. afkoelen.

8 Reiniging

Schakel de machine uit en trek de stekker uit het stopcontact. Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij mag geen water in het apparaat binnendringen.

9 Afvoer/recycling

Aan het einde van zijn levensduur moet de machine conform de milieuvoorschriften worden afgevoerd. Daarbij moeten de dan geldende voorschriften in acht worden genomen. Omdat de wetgeving continu

verandert, dient u tegen die tijd contact op te nemen met de gemeentelijke autoriteiten. Ook de fi rma HSM als fabrikant adviseert u graag over de afvoer van uw oude machine.

Rastermaat 5 x 100 mm
Snijcapaciteit max. 3 lagen
Werksnelheid 8,5 - 14,0 m/min
Invoerbreedte 425 mm
Invoerhoogte 20 mm
Aansluiting 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Bedrijfsmodus Continubedrijf
Opgenomen vermogen max. 1,87 kW
Omgevingsvoorwaarden voor transport, opslag en gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven NAP	-10 °C tot +25 °Cmax. 90%, niet-condenserendmax. 2000 m
Geluidsemissie(onbelast/belast)	60 - 62 dB(A)66 - 67 dB(A)
Afmetingen B x D x H (mm) 770 x 570 x 1040
Gewicht 170 kg

De verpakkingsbuffermachine voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2014/35/EU
• EMC-richtlijn 2014/30/EU
• RoHS-richtlijn 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
