KÄYTTÖOHJE Securio P40i HSM

1 Symboleiden selitykset ja turvallisususohjeet

VAROITUS

Varoituskolmio 5 signaalisana

VAROITUS sekā harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaarallisen loukkaantumisen mahdollisuuteen.

HUOMIO

on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

Vihje

merkitsee tietoja koneen tehokkaasta käytösta ilman turvariskejä.

Turvaohjeita

Lue käyttoohje ennen koneen käytöönottoa, sailyta se tulevaa käyttoa varten ja anna se seuravalle käytäjalle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjā turvaohjeita.

Teravat teraataiheuttavat loukkaantumisvaaran!

Alä koskaan kosketa paperinsyötön rakoa.

Loukkaantumisvaara sisänvedosta!

Alä päästa hiuksia, loysiä vaatteita, kravatteja, huiiveja, kaula- tai rannekejetuja tms. syöttöaukon lahelle.

Alä silppua mitään materiaialia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaaroja lapsille ja muille henkiöille!

Konetta ei saa kayttaa henkilot (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi

set, sensoriset tai psyykkiset kyvyt tai joidentiedoissa ja kokemuksessa on puutteita, elleinäden henkilöiden turvallisuutta valvo pateva henkilo tai ellei pateva henkilö nuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laiteella.

Paperisilppuria ei saa jattä kayntin ilman valvontaa.

Sahkovirta aiheuttaa turvallisuusriskin!

Koneen vaaränlainen kässettely voi aiheuttaa sahköiskun.

• Tarkasta laitteen ja johdon vauriot saannolli-sesti.

Katkaise paperisilppurista virta, jos siinä on vauroiota tai jos se toimii epaaianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä,erkkopistoke.

• Alä koskaan irrota verkkopistoketta pistora-siasta vetamälla johdosta, vaan tartu aina verkkopistokkeeseen.
  Välta veden joutumista paperisilppuriin.
  Alä upota verkkojohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkeeseen kos-teilla käsillä.

takuu

Katso laitteen takapuolella olevasta tyyppikilvesta, mikä leikkausleveys ja verkkojannite koskee paperisilppuriasi ja ota namä huomioon käytöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myos pieni maariä seuraavia materiaialeja:

Silpun koko (mm) 5,8 3,9 4,5x	30 1,	9x15
Luottokortit •	•	•
CD-levyt	•	•		•
Levykkeet	•	•		•

Laitteen luja koneisto sietaa niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden leikkausleveys on 1× 5mm ,paperin joukossa ei saa olla niittejatai paperiliittimiä.

Vihje

Erillissä CD-leikkauslaitteistossa (optio) voit tuhota CD-levyjä, levykkeita ja luottokortteja riippumatta paperin leikkauslaitteistosta.

Paperisilppurin tuotevastuuaika on 3 vuotta.
Tässä patee tuotevastuusta riippumaton HSM:n
paperisilppureiden teräksisiä leikkausakseleita
koskeva takuu laitteen koko käytöän ajan
(HSM Lifetime Warranty). Näistä poikkeuksen
tekevat paperisilppurit, joiden leikkausleveys on
0,78x11 mm ja 1x5 mm. Kulumat, vauriot, jotka
johtuvat epääasianmukaisesta käytõsta tai ulkopoulisen toiminnasta eivät kuulu tuotevastuun
eikä takuuon piirin.

HSM takaa varaosien toimittamisen jopa 10 vuotta taman mallin valmistuksen lopettamisen jälkeen.

3 Yleiskatsaus2 Tarkoituksenmukainen

käytö,

Vihje: Koneen varustuksesta riippuen siinä eihkä ole kaikkia rakenneryhmiä.

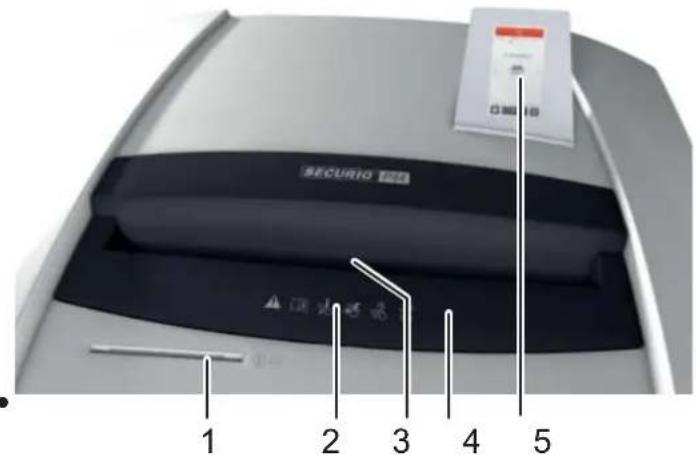

1 Syöttöaukko CD-levyille, levykkeet ja luottokorteille (optio)
2 Turvaohjeva
3 Valokenno syottoukossa
4 Suojaelementti
5 Kaytto- ja nayttoyksikkö

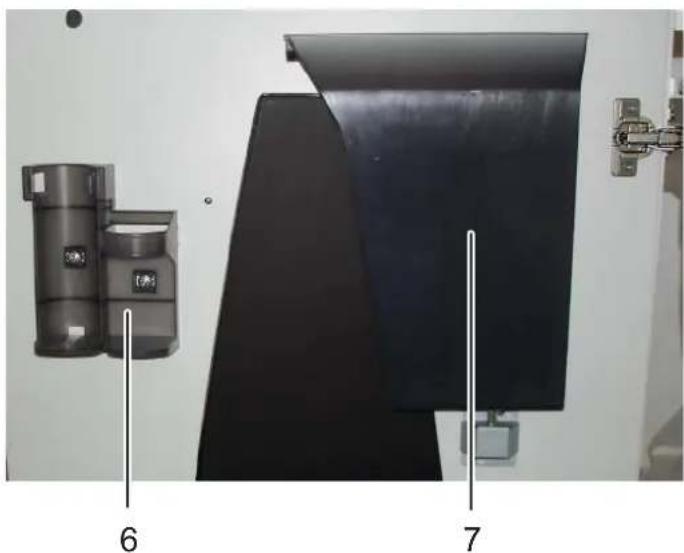

6 Pidike kayttoohjeelle ja oljypullolle
7 Silppusäiliö CD-levyt / levykkeet / luottokortit (optio)
8 Täytöukko leikkauslohkoöljy (silppuleikkaus)

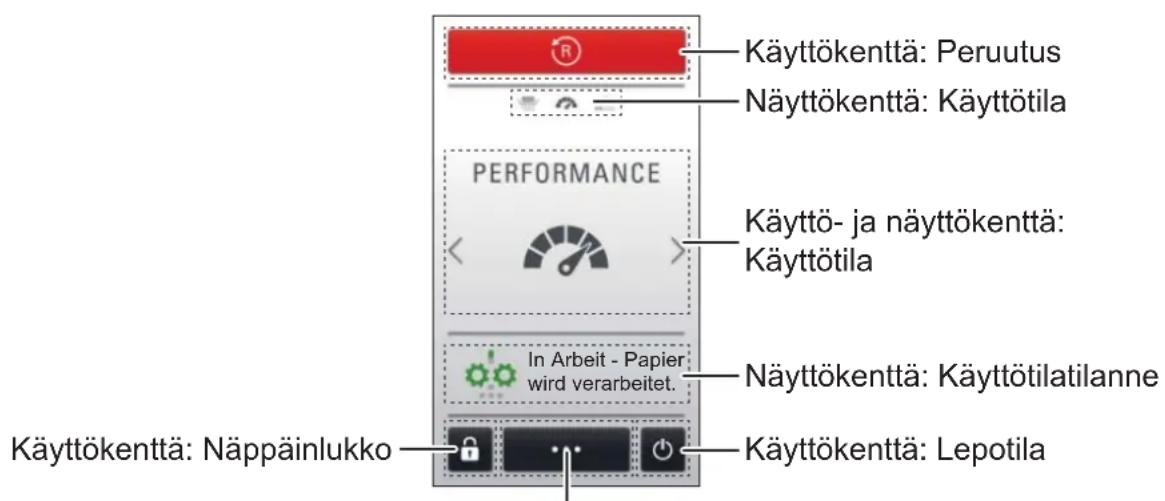

4 Käytö- ja näytökenttä

Paperisilppuria ohjataan kosketusnayttöa hipaisemalla. Hipaise nayttöa sormenpää alla samaan tapaan kuin alypuhelinta kayttäessasi.

Näytökentät antavat sinulle valitsemallasi kielellä tietoa laitteen toimintotilasta ja opastavat, miten milloinkin on toimittava.

Esimerkki: Nayttö silppuamisen aikana

Käytökenttä: Tietoa koneesta ja asetuksista

5 Kayttoönotto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä konteissa tiloissa tai sateessa.
• Alä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lahettyville.
• Huomioi, etta verkkopistokkeeseen päasee helposti käsiki.

• Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat typpikilven tietoja.

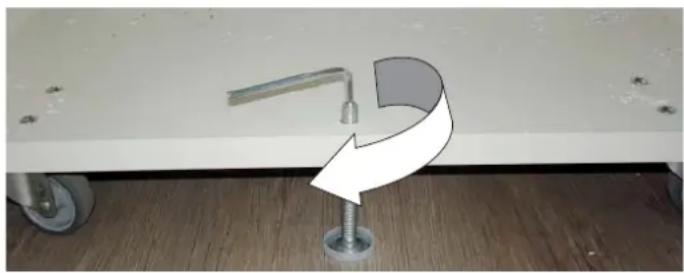

• Paperisilppurissa on neljä käantyvää rullaa. Työnnä kone haluamaasi sijoituspaikkaan ja lukitse se kiertämällä alakaapin pohjassa oleva puristinruuvi alas. Käytä sihen kuusiokoloavainta 4 mm.

suomi

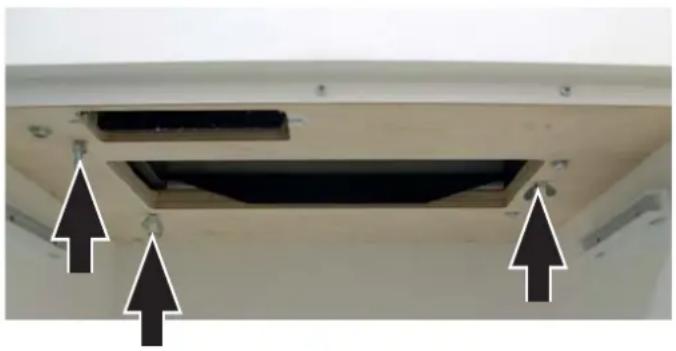

• Ennen ensimmäistä käyttoönottoa avaa ovi ja poista kuljetustuen 3 siipiruuvia alustalevystä leikkauslaitteaston alapuolelta.

• Jos koneessa on silppuleikkaustoiminto, lisää öljysäiliöön leikkauslohkoöljya (ks. luku 7 "Öljysäiliön tayttäminen").
• Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.

6 Kaytto

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon "I".
  Kun kytket koneen paallee ensimmaista kerta, valitse nayttotekstien kieli.

  Asetetu käytötila näytetän näytössa.

Vaihda toiseen tilaah hipaisemalla nayttöa.

Vihje

Paperisilppurin moottorin lampotilaa valvotaan. Jos lampotila nousee lian korkeaksi, kaikkia kaytotoila ei voida valita. Saat siitä tiedon nayttoön ilmestyvän ilmoituksen muodossa. Kun moottori on viilentynyt, kaikki tilat ovat taas valittavissa.

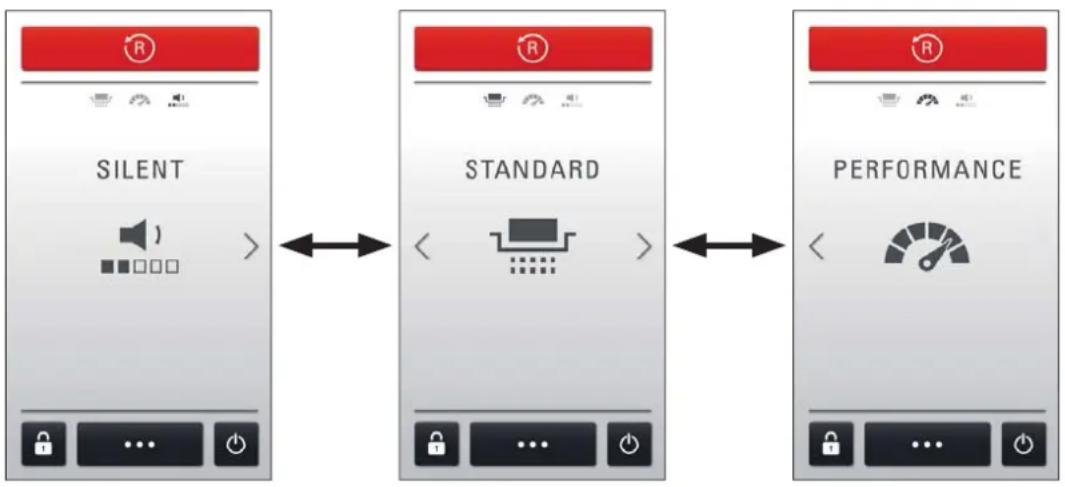

Paperisilppurissa on kolme käytötilaa, jotka eroavat toisistaan leikkausnopeuden, tuotannon ja melupäastön osalta:

Silent: erityisen hiljainen käytto

Standard: optimaalinen tuotantoteho vahaisellä melun muodostuksella

Performance: maksimaalinen leikkaus- ja tuotantoteho

Kone on käytövalmis.

Vihje

Paperin- ja CD-leikkauskoneistoa ei voida kayttaa samanaikaisesti. Tuhoa aina vain yhdenlaista materiaalia kerrallaan.

Paperin silppuaminen

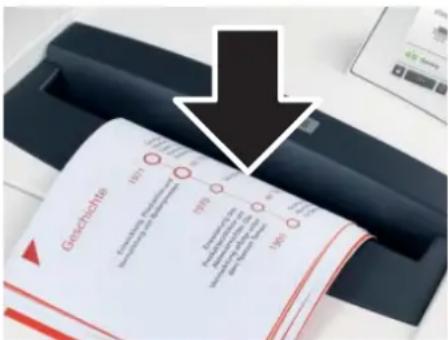

• Vie paperi papeiaukon keskelle. Paperin syottouakossa oleva valokenno kaynnistaa silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, etta namä osuvat valokennon alueelle.

HUOMIO

CD-leikkauslaitteistossa ei saa tuhota paperia. Tämä voi aiheuttaa vahinkoja.

Näytössä nikyy tilä, Käytössä - Paperia käsitetään".
3 s sen jälkeen, kun valokenno paperinsyöttöaukossa on jäl-leen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käytövalmiuteen.

CD-levyjen/luottokorttien/levykkeiden tuhoaminen

• Tarkasta, onko koneella sallittua tuhota naita materiaialeja (katso "Tarkoituksenmukainen kaytö).

Erillisell CD-leikkauslaitteistolla (optio) varustetut koneet: Syotä materiaali tämän leikkauslaitteiston syottöaukkoon. Se suojaa sinua sirpaleilta.

Koneet, joissa ei ole erillista CD-leikkauslaitteistoa:

VAROITUS

Loukkaantumisvaara sirpaleista!

Materialista riippuen CD-levyjä silputtaessa voi muodostua sirpaleita.

Käytä sen vuoksi suojalaseja.

• Syötä CD-levyt syöttöaukon keskelle.
• Huolehdi ympäristösta ja erottele erilaiset materiaalit havittämista varten.

Paperisilppurin kytkeminen lepotilaan

yhden sekunnin ajan.

Näytökenttä pimenee.

Pperi- tai CD-leikkauslaitteisto käynnistyy jalleen, kun materi
aalia syotetaan.

Paperisilppurin virran katkaisu

• Paina paperinsilppurin takana oleva kytkin asentoon „0".

7 Häiriö- ja toimintonäytö

Vihje

Käytö- ja näytökentän ilmoituksista saat tietoa paperisilppurin käytötilanteesta. Siksi seuraavassa selitetään vain ne virheilmoitukset, joiden osalta tarvittavia toimia ei näytetä suoraan näytössa.

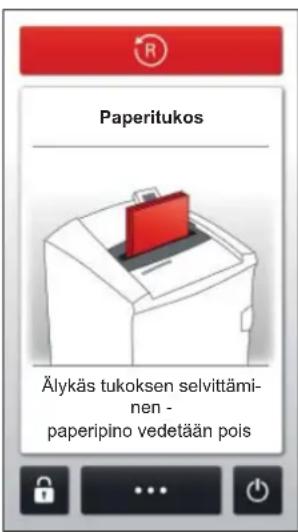

Paperitukos

Laitteeseen on syötety kerralla liikaa paperia.

Jos on ehditty käsitetälä enemmän kuin 1/2 DIN A4-arkkia, paperisilppuri vetää paperinipun sisään, vaikka koneeseen on syötety enemmän arkkeja kuin on salitttu.
Jos silputtavien arkkien lukumäärä on paljon suurempi kuin mitä kone pystyy käsittelemään, leikkauslaitteisto käy mutaman sekunnin ajan taaksepäin ja tyontäa paperit ulos.
- Paina tarvittaessa vielä painiketta "R", jotta leikkauslaitteisto käy vielä taaksepän.
- Ota paperinippu pais.
- Syötä vain niin paljon paperia kuin on sallittua (ks. Tekniset tiedot). Vihje

Paperin saa paremmin pois, jos dostat turvaelementtiä. Paina turvaelementin etukannen keskiosaa ja nosta luukku.

Ilmoitusviesti näyt-tökentässä	Häiriön syy	Häiriöiden poisto
Poista paperipino tai CD.	Syötetty samaan aikaan paperia ja CD-levyjä	Älä käytä molempia leikkauslaitteitoja samanaikaisesti, vaan tuhoa paperit ja CD-levyt/levykkeet/luottokortit vuorotellen.
Turvælementti auki	Paine turva-elementillä	Koskettamalla turvælementtä kevyesti estetään tahaton sisään-veto. Leikkauskoneisto pysähtyy tai ei käynnisty. Älä paina turvælementtä.
Paperisäiliö täysi	Pieri-/silppusäiliö täynnä	Tyhjennä pperi-silppusäiliö. Avaa ovi painamalla oven oikeaa reu-naa. VihjeJos painat painiketta "R" ennen oven avaamista, osasilpusta vedetään takaisin leikkuulaitteistoon, eikä se putoa paperisilppurin sisätilaan.
CD-säilö täysi CD	säilö täysi	Tyhjennä CD-säiliö. Ota se ylös pidikkeestä tyhjennystä varten.
Avaa ovi Avaa ovi • Sulje ovi.
Turvælementti aktii-vinen	Turvæle-mentti ei ole lukittunut	Lukitse turvælementti.VihjeTurvælementin likkeitä valvotaan silppuamisen aikana.
Metallia havaittu Metalliosia paperissa	Paina painiketta "R" ja vedä paperi syöttöukosta.Poista paperissa tai turvælementissä oleva metalli.Kuittaa Häiriö.
Moottori ylikuormit-tunut	Moottori on kuumentu-nut liikaa.	Anna paperisilppurin jäähtyä noin 30 minuutin ajan ennen seuraa-vaa käytöä.
Pölyinen valomuuri Valokenno on likainen paperipö-lystä	Puhdista valokenno paperinsyötössä kuivalla siveltimellä tai liinalla.
Öljysäliö tyhjä Ölysäliö tyhjä	Lisää sällioön leikkauslohkoölyä.Nur Hersteller ÖI verwenden!Exclusive use with manufacturer oil!12
	Säliötilavuus: 250 mlPaina turvælementtä ja nods luukkua.Oljyäjan täytöauko on syöttökuilun oikealla puolella.Oljyä voi lisätä sekä pienen aukon 1 (poista keltainen korkki) ettag normaalin aukon 2 kautta (ruuvaa punainen kansi pois).

8 Muut toiminnot ja asetukset

Nappainlukko

Voit esta asiattomia henkilöitä käytämastapaperisilppuriasi lukitsemalla kosketusnayton:

Paina Nappainlukko-painiketta yhden sekunnin ajan.

Nayttöön ilmestyy numeronäppäimisto.
- Syöta mika tahansa nelinumeroinen luku.
Nayttö pimenee. Nappäimet on lukittu.

Nappainlukon vapauttaminen:

• Paina nayttokenttä mista tahansa kohdasta.

  Nayttoon ilmestyy numeronappaimisto.

• Syotā valittu nelinumeroinen luku.

  Nappainlukko on vapautettu

Vihje

Jos olet unohtanut valitsemasi numerosarjan, voit vapauttaa nappainlukon syottamalla masterkoodin: 8731

Muita toimintotiloja

- Jatkuva tila

Toiminto: Leikkauskoneisto toimii jatkuvasti. Jos 2 minuuttin ei syotetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee kayttövalmiuteen. Leikkauslaitteisto kytkeytyy pois myos virhe- tai varoitusilmootuksen tullen.

Käynistys: paina nayttokentän keskikohtaa 3 sekunnin ajan.

Ennenaikainen keskeytys: kosketa näytö-kenttä.

- Stand by

Toiminto: Kun viimeisestä paperinsyötosta on kulunut 2 minuuttia, laite kytkeytyy valmiustilaan. Kun syötät paperia, paperisilppuri käynistyy itsestäan.

- Automaattinen virran katkaisu

Toiminto: Jos paperisilppuria ei ole kaytety 8 tuntiin, tehonottoa vahennetaan entises-taan.

Ohjeita

Manuaalinen peruutus

Kun painat painiketta "R", leikkauslaitteisto kulkee taaksepain ja kytkeytyy pois noin 2 sekunnin kuluttua, vaikka yhä painaisit painiketta. Jotta voit kaynnistaa peruutuksen uudelleen, sinun on päästettäva painike ja painettava sita uudelleen. Jos paperisilppuri kay jo silppuamissuntaan, tämän painikkeen painaminen johtaa peruutukseen heti.

Silppusäiliö

Leikkauslaitteistojen käytövoima kytkeytyy poispäälta, kun paperi- tai CD-säiliö on täynna.

Erillisellä CD-leikkauslaitteistolla varustetuissa koneissa tayttömaäräa CD-saillössa valvotaan (katso yleiskuvaus, kohta 7). Tyhjennä saillö saatuasi virheilmoituksen.

Huolehdi ymparistosta ja erottele erilaiset materiaalit havittamista varten.

Automaattinen oljyäja (vain silppuleikkaufsessa)

Sisäinen oljyäja oljyäa leikkauslaitteistoa saannöllisesti.

Signaali "oljysaillio tyhja" poistuu automaattisesti, kun saillio taytetaan. Paperisilppuri pysyy kayttovalmiina myos oljysaillion ollessa tyhja.

Metallintunnistus (optio)

Paperisilppuri voi olla varustetu metallintunnistuksella. Automaattinen sammutus esta klemmareiden tai muiden metalliesineiden aiheuttamat leikkauslaitteiston vauriot.

Turvaelmentin valvonta

Turvaelementin likkeet tuhoamisen aikana määritetään. Jos kone sammuu ilman virhesignaalia, vedä pperi paperiaukosta ja ohjaa se uudelleen sisään.

Tietoa koneesta ja asetuksista

Paina perusnäytössa valikkopainiketta , jotta staat koneen parametrit nayttöön ja voit muuttaa niitta. Näytössa naytetaan yleiskuva mahdollisista asetuksista.

ASETUKSET

Huolto Tiedot

Kirkkaus Kieli

Huoltaja

Valitse:

Huolto: Osoitteet, joiden kautta voit ottaa yhteyttä HSM: aan ja tytar-yhtioihin

Kirkkaus: Sovita nayton kirkkautta saadintä liikuttamalla.

Tiedot: Paperisilppurin käytötunnit ja koneen tärkeät tiedot

Kieli: Valitse nayton kieli.

Huoltaja: Salanasasuojattu käytto HSM-teknikkoa varten

Painikkeella siiryt perusnäyttoön.

9 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

Kytke paperisilppuri pois pälta ja irrota verkkopistoke, ennen kuin siirrat konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huoltoasentaj saavat tehdä huoltotöitä, jotka edellyttavat katteiden irrottamista kotelosta. Asiakaspalvelun osoitteet sivulla 224.

Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vetta.

Vain suikaleleikkaus:

Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimaaaräistä melua ja aina kun silppusäili tyhjennettiin.

Käytä ainoastaan HSM-leikkauslohkoerikoisöljya:

• Suihkuta erikoisöljya paperinsyöttöaukon lapi koko leveydeltä teräakseille.
• Anna leikkauslaitteiston toimia ilman paperin syottämista noin 10 sekuntia jatkuvalla toiminnolla.

  Paperipoly ja muut hiukkaset poistuvat.

10 Havittäminen / kierratys

Käytetyt sahköiset ja elektroniset laitteet sisälätvät monia yha arvokkaita materiaialeja sekä osaksi myos Haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Väränlaisen havit

tamisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristolle. Alä koskaanheitä käytetyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia märäyksiä ja toimita vanhat elektroniset ja sahköiset laitteesi keräyspisteisiin kierratettaviksi. Toimita kaikki pakkaismaterialaalit havitetattviki sypäristöä saastavallā tavalla.

11 Toimituksen sisälto

• Paperinsilppuri lütantä-valmiina laatikoon pakattuna
  5 laskospussia
  1 pullo erikoisvoiteluoljya (lyhyt sillpu)
  Käyttoohje

Lisātarvikkeet

10 Jaskospussia, Tilausnro 1.442.995.110
- Pullo erikoisvoiteluöljya (250 ml)
Tilausnro 1.235.997.403
- Kartonkilaatikko, Tilausnro 1.850.995.200
Asiakaspalvelun osoitteet sivulla 224.

12 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Turvataso DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Leikkausteho* (arkki), DIN A4 80 g/m270 g/m2	56 - 5864 - 66	44 - 4649 - 51	34 - 3638 - 40	19 - 2124 - 26	13 - 1514 - 16	911
Leikkausnopeus	85 mm/s
Syöttöleveys	330 mm
Liitäntä	230 V, 50 Hz		120 V / 60 Hz	220 V / 60 Hz
Ottoteho maks. arkkimäärällavalmiustilassa	1300 W2 W
Toimintatapa	Jatkuva käytto
Käytön ympäristöolosuheet:LämpötilaSuhteillinen ilmankosteusKorkeus merenpinnan yllä	-10°C - +25°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	580 x 550 x 1036
Vikt	72 kg
Paperi-silppusäiliön tilavuus	145 l
Lydtrykknivå (tomgang / under last)	Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Erillisen CD-leikkauslaitteiston leikkauskoko(optio)	Tuotenumero +C **			Tuotenumero +M, N **
	4 x 7 mm			2 x 2 mm
CD-leikkuukoneiston turvasato	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Yhdellä kerralla leikkattavien arkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkittän syötetyän. Annettujen tehotietojen mittaukset koskevat uutta, öljytä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkojannite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuksista sekä syöttotavasta riippuen voi arkkiteho poiketa.
  ** Tunnus on kirjain, joka on 7-numeroisen tuotenumeron perässä laitteen takapuolella olevassa typpikilvessä. esim. 1873111C >> leikkauskoko 4 × 7 mm

Paperisilppuri on Europan Unionin asianmaisten harmonisoitujen standardien mukainen:

Pienjannitedirektiivi 2014/35/EU
Sahkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
RoHS-direktiivi 2011/65/EU

EU-vaatimustemmukaisuusvakuutuksen voi pyytä valmistajalta.

1 Symbolforklaring og sikkerhetsin-strukser

ADVARSEL

Arge jatke paberipurustajat ilma jarevalvatasisselulitatuks.

Paberipurustaja sisselulitamine

Paberipurustajal on 3 toorezimi, mille puhul on erinev loikekiirus, labilase ja muraemissoon.

Silent: eriti vaikne tootamine

Lülitage paberipurustaja puhkerežiimi

Paberipurustaja valjalulitamine

Paberipurustaja toooleku kohta saab teavet juht- ja naidikupaneeli teadete kaudu. Seeparast selgitatakse alljargnevalt uksnes neid veateateid, mille puhul ei kuvata vajalike toiminguid otse ekraanile.

Paberiummistus

Paberipurustaja käsitsemist volitamata isikute poolt saate takistada puuteekraani lukustades.

Naidik tumeneb. Klahvid on lukus.

Klahviluku avamine:

Signalisatsion, "Olimahuti on tuhi" kustub automaatselt parast mahuti taitmist. Paberipurustaja on ka tuhja olimahuti korral toovalmis.

Metalli tuvastamine (valikuline)

Naenkat ste dodali prevec papirja.
