MANUALE UTENTE Securio P40i HSM

1 Spiegazione dei symboli e delle avventenze per la sicurezza

AVVERTENZA

Il simbolo di pericolò la parola chiave AVVERTENZA e il testo evidenziato in colore grigio avvisano del pericolò di lesions gravi o mortali.

ATTENZIONE

viene utilizzato, quando l'inosservanza puocausare danni materiali.

Nota

defi nisce informazioni per un funzionamento effettivo della macchina sulla rischio di pericolo.

Avvertenze per la sicurezza

Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservare per poterle consul- tare in seguito e consegnareagli和其他 utenti.

Osservare toutes le avvertenze per la sicurezza applicate sul restruggidocumenti!

Pericolo di lesions a causa di lame affi late.

Non intervenire mai nella fessura dell'alimentazione della carta.

Pericolo di lesions da trascinamento!

In prossimità dell'apertura dell'alimentazione della carta è indispensable predate le dovute precauzioni affinché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano aggancciati. Non restruggere materiali che

tendono ad avvolgersi, quali nastri, corde, film in plastica ecc.

Pericoli per bambini e altre persona!

La macchina non deve essere utilizzata da persone (compresi bambini除去 i 14 anni) con ridotte capacità

fi siche, sensoriali o mentali oppure privile della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da但这a dispositionsi sull'uso dell'apparecchio. Controllare sempre che i bambini non giochino con l'apparecchio. Non lasciare mai il restruggidocumenti incustodito quando è ancora acceso.

Pericolo dovuto a scossa elettrica

L'uso improprio della macchina cui causare scosse elettriche.

• Controllare regolarmente che appearecchio e cavo non siano danneggiati.

Spagnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso dichio di sono o durante la pulizia, ed estrarre la spina di rete.

• Staccare sempre la spina di rete alla presa afferrando la stessa e mai tirando il cavo di alimentazione.
• Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua. Non toccare mai la spina di rete con le mani umide.

italiano

Controllare sulla targhetta posta sul lato posteriore dell'apparecchio la larghezza di taglio e la tensione di rete indicate per il restruggidocumenti e osservare le relative istruzioni riportate nel manuale d'uso.

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) 5,8	3,94	5x30	1,9x15
Carte di credito •	•		•
CD
Dischetti

Il robusto utensile da taglio può ridurre in fram-. menti alla problema while punti metallici e graffette. Solamente per machine con larghezza di taglio di 1× 5mm la carta non deve contentere punti metallici e graffette.

Nota

Con l'utensile da taglio CD分开 (opzionale) è possibile distruggere, indipendente.
dall'utensile da taglio per carta, CD, dischetti e
carte di credito.

I distruggidocumenti sono coperti da garanzia per 3 anni. Per gli alberi da taglio completeness in acciaio dei distruggidocumenti è valida una garanzia independente alla garanzia principale riferita all'intera vita utile dell'apparecchio (HSM Lifetime Warranty). Sono escludi i distruggidocumenti con larghezza di taglio di 0,78 × 11 ~mm e 1 × 5 ~mm . Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall'uscita di produzione del presente modello.

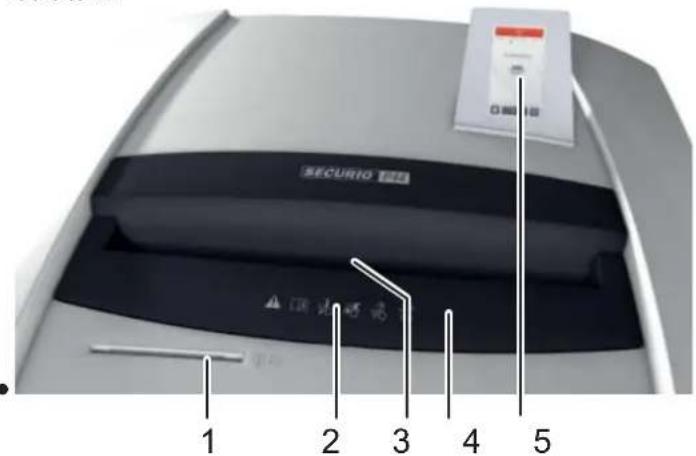

3 Panorama2 Norme d'uso, garanzia

Note: A seconda del modello, la macchina può non essere equipaggiata con tutti i gruppi costruttivi.

1 Asola di alimentazione per CD, dischetti e carte di credito (opzionale)
2 Avverenze per la sicurezza
3 Fotocellula nell'alimentazione della carta
4 Elemento di sicurezza
5 Unità di lavoro e visualizzazione

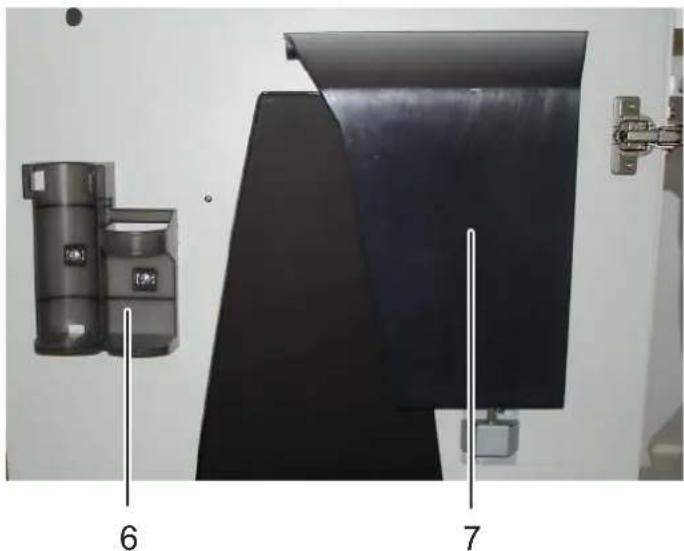

6 Alloggiamento per il manuale d'uso e per il fl acone dell'olio
7 Contenitore cascame CD / dischetti / carte di credito (opzionale)
8 Apertura di introduzione olio per il blocco di taglio

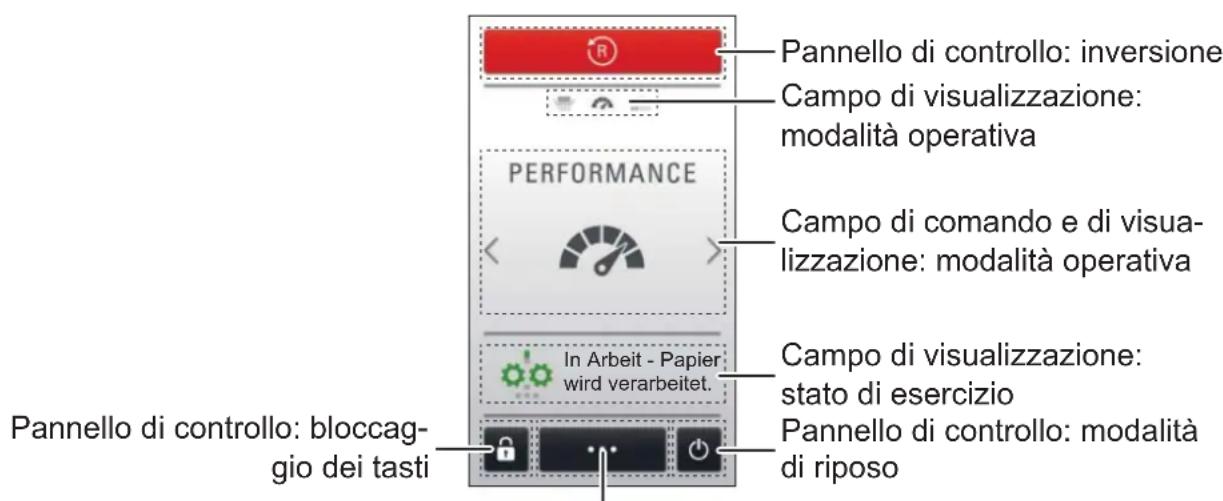

4 Campo di lavoro e di visualizzazione

Il distruggidocumenti viene comandato tramite scorrimento del dito sul display touch. A tale scopo far scorrere la punta del dito sullo scherno come si fa con lo smartphone.

I campi di visualizzazione vi informano nella lingua selezionata in merito allo stato operativo del disposativo e indicano le azioni necessarie.

Esempio:indicazione durante ilprocesso diistruzione della carta

Pannello di controllo: informazioni sulla macchina e sulle impostazioni

5 Messa in funzione

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina cui causare scosse elettriche.

Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.
- Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfici ci incandescenti.
- Assicurarsi che la spina di rete sia fácilmente accessibile.
- Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli individati sulla targhetto.

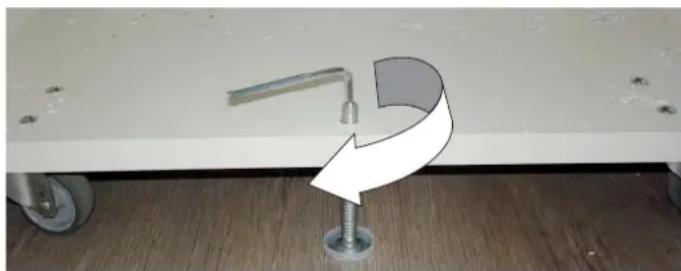

• Il distruggidocumenti è dotato di 4 rulli mobili. Spostare la macchina nella sede desiderata e bloccarla ruotando verso il basso la vite di fi ssaggio nel fondo dell'armadio inferiore. A tale scopo utilizzato una vite a esagono interno da 4 mm.

italiano

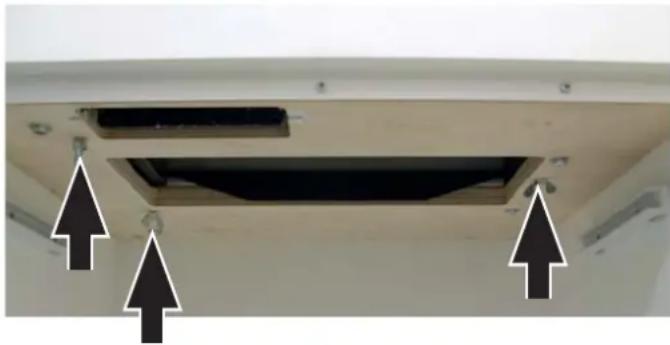

• Prima della messa in funzione iniziale après lo sportello e allontanare le 3 viti ad alette della sicura per il trasporto alla lastra di base situata sotto l'utensile da taglio.

• In caso di macchine con taglio in particelle riempire il contentatore dell'olio conolio per blocchi di taglio (vedere il capitolo 7 "Riempire il contentitore dell'olio").

• Inserire la spina di rete della macchina in una presa correttamente installata.

6 Messa in esercizio

Accensione del distruggidocumenti

• Interruttore della rete sul rovescio del restruggidocumenti su "I".
• Alla prima attivazione selezionare la lingua per i testi visualizzati.

  Viene visualizzata la modalità d'esercizio impostata.

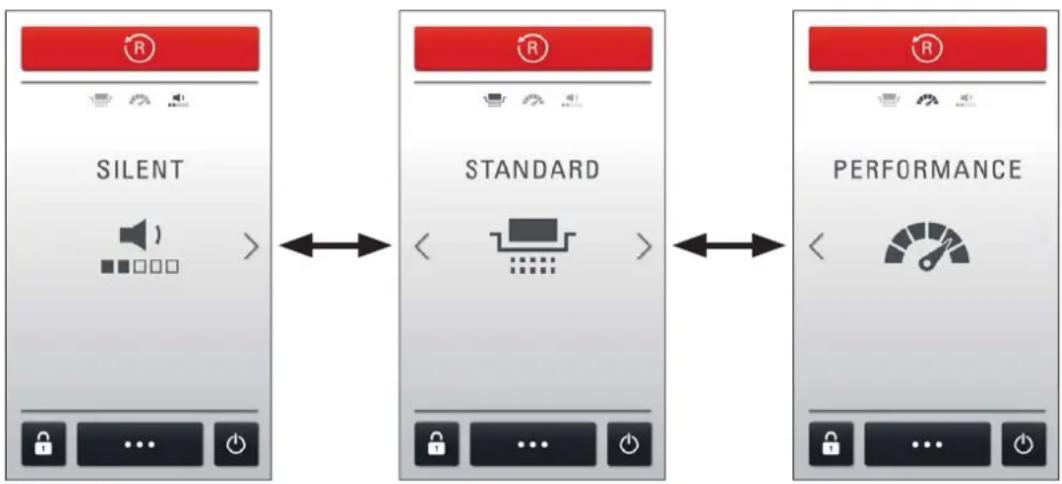

Scorrere con il dito per passare da una modalità all'altra.

Nota La temperatura del motore del distruggidocumenti viene controllata. Se si dovesse verificare un riscaldamento non consentito, non sare possibile selezionare tutte le modalità operative. Un messaggio sul display informera in merito. Dop o i raffreddamento tutte le modalità saranno di nuovo disponibili.

Il distruggidocumenti dispone di 3 modalità operative, che si differenziano tra modalità di taglio, capacità produttiva ed emissione acustica:

Silent: per un esercizio particularmente silenzioso

Standard: per una capacité produttiva ottimale in caso di produzione di rumore

Performance: per una capacité di taglio e produttiva massima

La macchina è pronta all'esercizio.

Nota

Non è possibile utilizzare contemporaneously l'utensile da taglio per la carta e quello per CD.

Distruggere sempre e solo un tipo di materiale.

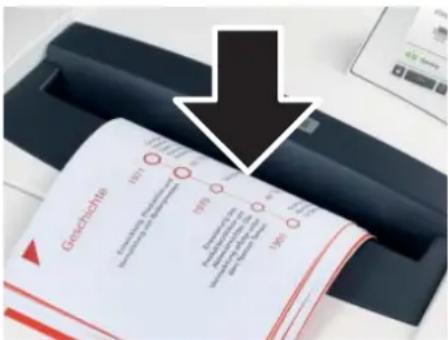

Distruzione della carta

• Introduire la carta nel centro dell'apertura di alimentazione. La funzione automatica per avvio/arresto insertisce automaticamente l'utensile da taglio. Quindi, in caso di strisce di carta sottile, assicurarsi che possano essere rilevate alla fotocellula.

ATTENZIONE

Non distruggere carta nell'utensile da taglio CD. Ciò può provocare danni.

Viene visualizzato lo stato di esercizio "Operativo - Lavorazione della carta in corso".
3 secondi dopo che la fotocellula è di nuovo libera nell'aper-tura dell'alimentazione della carta, il meccanismo di taglio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento.
- Controllare se la macchina èabilitata a distruggere questi materiali (vedere "Uso conforme alla destinazione").

Macchine con utensile di taglio CD separato (opzione): Inserire il materiale nell'asola di alimentazione di questo utensile di taglio. Questa operazione proteggerà dalle schegge.

Distruzione di CD / carte di credito / dischetti

Macchineenza utensile di taglio CD separato:

AVVERTENZA

Pericolo di lesioni dovuto a schegge!

A seconda del tipo di materiale, durante la distruzione di CD, dall'utensile da taglio possono schizzare fuori schegge che possono ferire gli occhi.

• Indossare pertanto occhiali di protezione.

• Inserire di volta in volta solo un CD/DVD al centro dell'apertura di alimentazione.

• Rispettare l'ambiente e smaltire i diversi materiali separamenti.

Commutazione del distruggi-documenti nella modalità di riposo

• Premere il tasting Modality di riposo per un secondo.

  Il Campo di visualizzazione viene oscurato.
  In caso di alimentazione del materiale l'utensile di taglio carta o CD si riavvia.

Spegnimento del restruggidocumenti

• Interruttore della rete sul rovescio del distruggidocumenti su "0".

7 Indicazioni di funzionamento e di guasto

Nota

Con messaggi nel Campo di lavoro e di visualizzazione saranno fornite informazioni sullo stato d'esercizio del distruggidocumenti. Qui di seguito vengono pertanto spiegati solo i messaggi di erre per i quali le azioni da intraprenderere non sono direttamente visualizzate sul display.

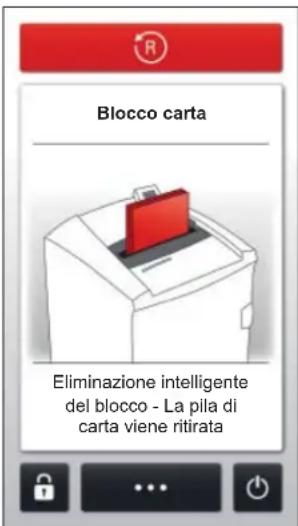

Blocco carta

É stata introdotta troppa carta in una volta sola.

Se è gli stata lavorata più di 1/2 paging DIN A4, il distruggidocumenti inseirirà la pila di carta, nonostante siano stati alimentati più fogli di quelli ammessi.
Se il numero dei fogli da distruggere è molto superiore al numero di fogli lavorati, il meccanismo di taglio funzione all'indietro per alcuni secondi ed espelle la carta.
- Eventualmente premere ancora il tasto "R", per far funzionare ancora all'indietro l'utensile di taglio.
Rimuovere la pila di carta.
- Alimentare solo la quantità di carta ammessa (vedere Dati tecnici).

Nota

Per estrarre la carta più facilemente è possible sollevare l'elemento di sicurezza. A tale fine premere sul centro del bordo anteriore dell'elemento di sicurezza e sollevare lo sportello.

Messo del messag- gio nel campo di visualizzazione	Causa del guasto	Eliminazione del guasto
Rimuovere la pila di carta o CD.	Carta e CD introdotti contempo- raneamente	Non utilizzato contemporaneamente i due utensili da taglio, ma distruggere separatamente la carta e CD/dischetti/carte di credito.
El. di sicurezza aperto	Premere sull'elemento di sicurezza	Una leggera pressione sull'elemento di sicurezza impedisce un involontario inserimento. Il meccanismo di taglio si arresta e/o non si avvia. Non esercitare una pressione sull'elemento di sicurezza.
Contenitore carta pieno	Contenitore cascame carta pieno	Svuotare il contentatore cascame carta. Per aprire la porta premere sul bordo destro della stessa. Nota Se prima dell'apertura della porta si aziona il tasto "R", una parte del materiale da triturare viene riportato nell'utensile da taglio e non cade all'interno del distruggidocumenti.
Contenitore CD pieno	Contenitore CD pieno	Svuotare il contentatore CD. Estrarlo dal supporto spingendolo verso l'alto.
Messo del messagio nel campodi visualizzazione	Causa del guasto	Eliminazione del guasto
Sportello aperto Sportello aperto	Chiudere la porta.
El. di sicurezza attivo	Elemento di sicurezza non innestato	Innestare l'elemento di sicurezza. NotaNel corso del processo di distruzione vengono controllati i movimenti dell'elemento di sicurezza.
Presenza di metallo Parti di metallo sulla carta	Premere il pulsante "R" ed estrarre la carta dall'asola di alimentazione. Rimuovere parti in metallo che si trovano sulla carta o sull'elemento di sicurezza. Confermare il guasto.
Motore sovraccarico Il motore si è surriscal-data.	Prima di un nuovo utilizzo, lasciar raffreddare il restruggidocumenti per ca. 30 min.
Cella fototel. impol-verata	Fotocellulasporca per la presenza di polvere di carta	Pulire la cella fotoelettrica nell'alimentazione della carta con un pennello o con un panno asciutto.
Cont. dell'olio vuoto Contenitore dell'olio vuoto	Riempire il contentitore con olio per il blocco di taglio.Nur Hersteller-Ölverwenden!Exclusive use with manufacturer oil!12
	Utilizzato a tale scopo solo l'olio speciale HSM!Volume del contentatore: 250 mlPremere l'elemento di sicurezza e sollevare lo sportello.L'apertura di introduzione dell'oliatore si trova sulla parte destra della fessura di alimentazione.È possibile rabboccare l'olio sua mediating l'apertura piccola 1 (rimuovere il tappino giallo)gia la cordierchio rosso).

8 Ulteriori funzioni e impostazioni

Bloccaggio dei tasti

É possibile impedire a persona non autorizzate l'utilizzo del distruggidocumenti bloccando il display touch:

• Premere il tasting Blocco tasti per un secondo.

  Viene visualizzata la tastiera numerica.

• Immettere un numero a piacere a 4 cifre.

  Il display viene oscurato. I tasti sono bloccati.

Rimozione del blocco tasti:

• Premere in un punto a piacere sul display.

  Viene visualizzata la tastiera numerica.

• Immettere il numero selezionato a 4 cifre.
  Il blocco tasti è stato rimioso.

Nota

Se non si ricorda più la sequenza di numero scelta, è possibile attivare il blocco tasti immetterdo il Mastercode: 8731

Ulteriori modalità di funzionamento

- Modalità permanente

Funzione: il meccanismo di taglio proceeds ininterrottamente.

Se per 2 minuti non viene alimentato materiale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento. In caso di messaggi di erre e di avvertimento, l'utensile di taglio viene comunque disattivato.

Avvio: premere per 3 secondi al centro del display.

Interruzione anticipata: sfi orare il display.

- Modalità stand by

Funzione: 2 minuti dopo l'ultima alimentazione di carta il dispositivo passa al funzionamento in stand-by. Durante l'alimentazione della carta il restruggidocumenti comincia ad avviarsi automaticamente.

- Spegnimento automatico

Funzione: Se il distruggidocumenti non è stato utilizzato per 8 ore, la potenza assorbita viene ancora ridotta.

Avverenza

Inversione manuale

Premendo il tasting "R", l'utensile da taglio torna indietro e si spegne dopo ca. 2 secondi,anche se il tasting continua a essere premuto.Per poter avviare una nuova inversionione manuale, il tasting deve essere rilasciato e di nuovo premuto.

Se il distruggidocumenti viene più azionato nella direzione di frantumazione, la pressione di quello tasto provoca una immediata inversionione.

Contenitore cascame

Gli utensili da taglio vengono disattivati quando il contentatore della carta o quello dei CD sono pieni. In caso di machine con utensile da taglio CD separato, viene controllato il livello di riempimento nel contentitore dei CD (vedi indice, pos. 7). Svuotare il contentitore dello messaggio di erre. Rispettare l'ambiente e smaltire i diversi materiali separamente.

Oliatore automatico (solo con taglio in particelle)

L'utensile di taglioiene lubricificato con regolarità dall'oliatore interno.

La segnalazione "Contenitore dell'olio vuoto" viene cancellata automaticamente après aver rabboccato il contentore. Il restruggidocumenti è pronto all'esercizioanche quando il contentore dell'olio è vuoto.

Riconoscimento del metallo (opzionale)

Il restruggidocumenti è dotato opzionalmente con un dispositivo di riconoscimento del metallo. Grazie alla disattivazione automatica è possibile evitare danni all'utensile da taglio causati da graffiti o da altri oggetti in metallo.

Controllo dell'elemento di sicurezza

Nel corso del processo di distruzione vengono rilevati i movimenti dell'elemento di sicurezza. Se la macchina si spegne senza emettere segnali di erre, estrarre la carta dall'asola di alimentazione e reinserirla.

Informazioni sulla macchina e sulle impostazioni

Premere nella visualizzazione di base il tasting menu, per visualizzare e modifi care i parametri della macchina. Viene visualizzata una panoramicica delle possibili impostazioni.

CONFIGURAZIONE

Servizio Informazione

Luminosità Lingua

Tecnico

Selectionare:

Servizio: Indirizzi per il contatto con HSM e le filiali

Luminosità: Spostare il regolatore, per adattare la luminosità del display.

Informazione: Ore di esercizio del distruggidocumente e informazioni importanti sulla macchina

Lingua: Selezionare una lingua per il display.

Tecnico: Accesso protetto da password per tecnici HSM

Con il tasting si passa alla visualizzazione di base.

9 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina cui causere scosse elettriche.

Prima di lavorarlo di quello o prima di effettuarne la pulizia, spegnere il restruggidocumenti e scollegare la spina di rete.

I lavori di assistenza legati alla rimozione delle copertura del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del

servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 224.

Pulire il distruggidocumenti solo con un panno morbido e una soluzione delicata di acqua saponata. Durante esta operazione non deve penetrare acqua nell'apparecchio.

Solo taglio a strisce:

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo anni

svuotamento del contentatore per materiali di taglio. A tal fi ne utilizzato solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l'olio specialeattraverso l'alimentazione della cartasus tutta la lunghezza degli alberidataglio.
• Far scorrere l'utensile da taglio senza insere la carta per ca. 10 sec. nella modalità permanente.

  La polvere e le particelle di carta si staccano.

10 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono alla molteplicità di materiali preziosi, ma in parteanche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'apparecchio. Se queste

sostenze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli appearecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti eutilizzare centri di raccolta per la restituzione e il riciclaggio degli appearecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformmente alle norme di protezione dell'ambiente.

11 Fornitura

• Apparecchio pronto all'uso, imballato in cartone
• 5 sacchi di raccolta
  Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio
• Manuale operativo

Accessori

10 sacchi di raccolta articolo n. 1.442.995.110
- Bottiglia di olio speciale da taglio (250 ml) articolo n. 1.235.997.403
- Cartone, articolo n. 1.850.995.200
Per gli indirizzi di servizio assistenza clienti vedere pagina 224.

12 Dati tecnici

Tipodi taglio Taglio a strisce Taglio a frammenti
Dimensioni di taglio (mm)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Classe di sicurezza DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Capacità di taglio* (fogli), DIN A4 80 g/m270 g/m2	56 - 5864 - 66	44 - 4649 - 51	34 - 3638 - 40	19 - 2124 - 26	13 - 1514 - 16	911
Velocità di taglio	85 mm/s
Larghezza di lavoro	330 mm
Collegamento	230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Potenza assorbita con numero di fogli max in stand-by	1300 W2 W
Modalità di funzionamento	Funzionamento continuo
Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il I.d.m	da -10 °Ca +25°Cmax 90%,enza condensamax 2000 m
Dimensioni L x P x A (mm)	580 x 550 x 1036
Peso	72 kg
Volume del contentatore cascame carta	145 l
Livello di pressione acustica di emissione (corsa a vuoto / carico)	Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Dimensioni di taglio dell'utensile da taglio CD separato (opzione)	Numero di articolo +C **			Numero di articolo +M, N**
	4 x 7 mm			2 x 2 mm
Livello di sicurezza dell'utensile da taglio per CD	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicatev vengono calcoliutilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indica possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variarere a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.
  ** Il contrassegno è rappresentato alla lettera che si trovava più il numero di articolo a 7 cifre riportato sulla targhetta sul lato posteriore. Ad es. 1873111C >> dimensioni di taglio 4 x 7 mm

Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:

• Direttiva Bassa Tensione 2014/35/UE
• Direttiva CEM 2014/30/UE
• Direttiva RoHS 2011/65/UE

La dichiarazione di conformità UE più essere richiesta al produttore.

Indicati di securitate

Informazioni: Ore de functiionare ale distrugatorului de documente si informazioni importante ale masinii
