MANUALE UTENTE Securio B22c HSM

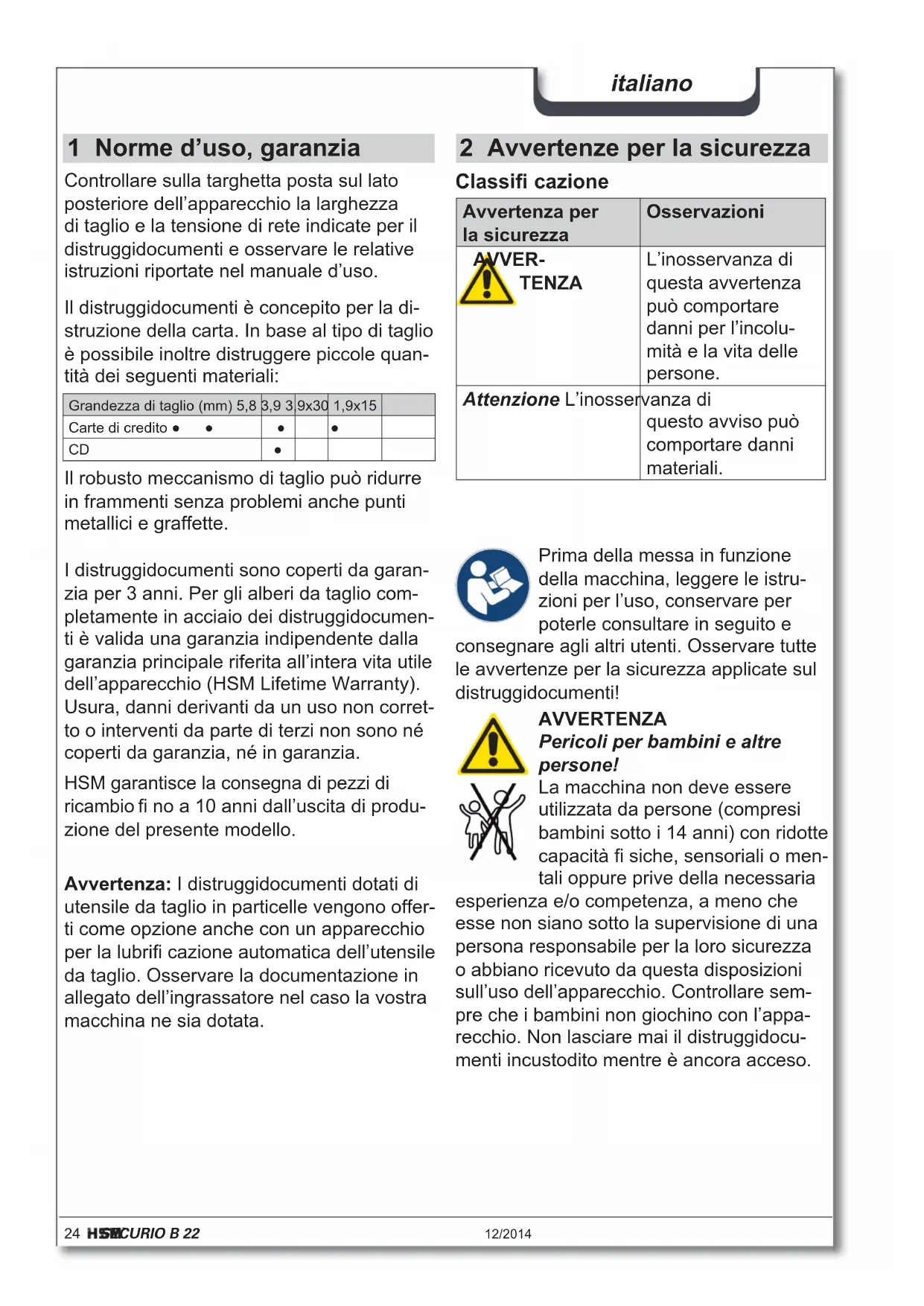

• Direc ve LdSD 2011/65/UE La déclara on de conformité UE est disponible sur demande auprès du fabricant.24 SECURIO B 22 12/2014 italiano 2 Avvertenze per la sicurezza Classifi cazione Avvertenza per la sicurezza Osservazioni AVVER- TENZA L’inosservanza di questa avvertenza può comportare danni per l’incolu- mità e la vita delle persone. Attenzione L’inosservanza di questo avviso può comportare danni materiali. Prima della messa in funzione della macchina, leggere le istru- zioni per l’uso, conservare per poterle consultare in seguito e consegnare agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti! AVVERTENZA Pericoli per bambini e altre persone! La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o men- tali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull’uso dell’apparecchio. Controllare sem- pre che i bambini non giochino con l’appa- recchio. Non lasciare mai il distruggidocu- menti incustodito mentre è ancora acceso. 1 Norme d’uso, garanzia Controllare sulla targhetta posta sul lato posteriore dell’apparecchio la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti e osservare le relative istruzioni riportate nel manuale d’uso. Il distruggidocumenti è concepito per la di- struzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quan- tità dei seguenti materiali: Grandezza di taglio (mm) 5,8 3,9 3,9x30 1,9x15 Carte di credito ●● ● ● CD ● Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Avvertenza: I distruggidocumenti dotati di utensile da taglio in particelle vengono offer- ti come opzione anche con un apparecchio per la lubrifi cazione automatica dell’utensile da taglio. Osservare la documentazione in allegato dell’ingrassatore nel caso la vostra macchina ne sia dotata. I distruggidocumenti sono coperti da garan- zia per 3 anni. Per gli alberi da taglio com- pletamente in acciaio dei distruggidocumen- ti è valida una garanzia indipendente dalla garanzia principale riferita all’intera vita utile dell’apparecchio (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corret- to o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia. HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall’uscita di produ- zione del presente modello.12/2014 SECURIO B 22 25 italiano AVVERTENZA Tensione di rete pericolosa! L’uso improprio della macchina può causare scosse elettriche. – Prima di inserire la spina di rete, assi- curarsi che i dati della tensione e della frequenza della vostra rete elettrica coin- cidano con quelli indicati sulla targhetta. – Assicurarsi che la spina di rete sia facil- mente accessibile. – Evitare penetrazioni d’acqua nel distrug- gidocumenti. Non immergere mai il cavo e la spina di rete in acqua. – Non toccare mai la spina di rete con le mani umide. – Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione. – Utilizzare l’apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia. Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi- documenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete. – Tenere l’apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili. I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio

assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 160. Attenzione Pericolo derivante da uso improprio Utilizzare la macchina solo in modo confor- me ai dati forniti al capitolo “Norme d’uso”. AVVERTENZA Pericolo di lesioni. Non intervenire mai nella feritoia dell’alimentazione della carta. Pericolo di lesioni da trascina- mento! In prossimità dell’apertura dell’a- limentazione della carta è indi- spensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciar- pe, collane, braccialetti ecc. non vengano agganciati. Non distrug- gere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc. Pericolo di lesioni dovuto a schegge. Per la distruzione di CD e carte di credito rigide impiegare occhiali di protezione.26 SECURIO B 22 12/2014 italiano 3 Panoramica Elementi di comando e visualiz- zazione Tasto di inversioneMessaggi:Contenitore pienoMeccanismo di taglio bloccatoContenitore aperto Pronto per il funzionamentoTastiera di comando 4 Fornitura Accessori

• 10 sacchetti per il materiale sminuzzato N. ordine 1.661.995.150

Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403 Per gli indirizzi di servizio assistenza clienti vedere pagina 160.

• Apparecchio imballato in cartone

• Cavo di alimentazione

• 5 sacchi di raccolta

• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)

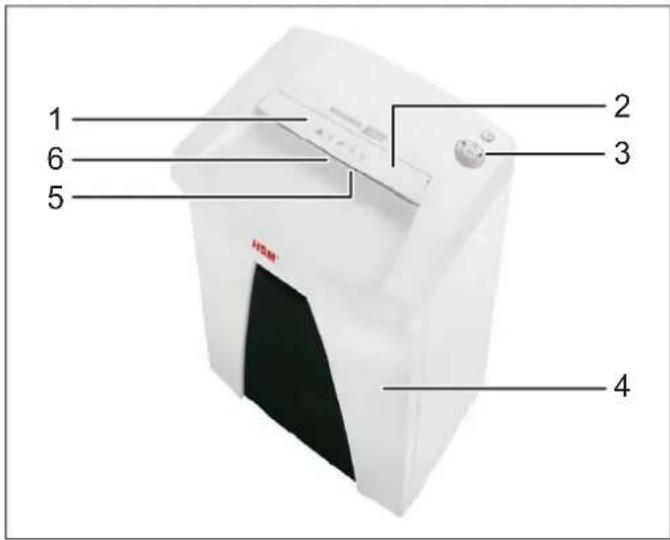

1 Avvertenze per la sicurezza 2 Elemento di sicurezza 3 Unità di comando e visualizzazione 4 Contenitore per materiali di taglio 5 Apertura di alimentazione 6 Fotocellula12/2014 SECURIO B 22 27 italiano Ulteriori modalità di funzionamento

• Modalità permanente Impiego: distruzione di grandi quantità di carta Funzione: il meccanismo di taglio proce- de ininterrottamente. Se per 2 minuti non viene alimentato ma- teriale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento. Avvio: premere la tastiera di comando per 3 secondi. Interruzione anticipata: premere la tastie- ra di comando. 5 Messa in esercizio AVVERTENZA Prima di accendere la macchina, assicurarsi di aver prestato atten- zione a tutte le avvertenze per la sicurezza. Accensione del distruggidocumenti

• Inserire la spina di rete della macchina in una presa correttamente installata.

• Interruttore della rete sul rovescio del distruggidocumenti su “I”.

• Premere la tastiera di comando. Il messaggio “Pronto per il funzionamen- to” è acceso. Distruzione della carta

• Quando si introduce la carta, la fotocellu- la del meccanismo di taglio si avvia auto- maticamente. 2 secondi dopo che la fotocellula è di nuovo libera nell‘apertura dell‘alimenta- zione della carta, il meccanismo di ta- glio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento. Spegnimento del distruggidocumenti

• Premere la tastiera di comando. Il messaggio “Pronto per il funzionamen- to” si spegne.

• Interruttore della rete sul rovescio del distruggidocumenti su “0”. Sminuzzamento di CD e carte di cre- dito (vedi „Uso conforme alla destina- zione“) AVVERTENZA A seconda del tipo di materiale durante la distruzione di CD possono formarsi schegge. Indossare pertanto occhiali di protezione. Rispettare l’ambiente e smaltire i diversi ma- teriali separatamente. Inserire il CD/la carta di credito al centro dell’apertura di alimentazione.

• Modalità stand by Funzione: 2 minuti dopo l’ultimo inse- rimento della carta, tutte le utente non necessarie vengono spente automatica- mente. Il messaggio “Pronto per il funzionamen- to” lampeggia brevemente ad intervalli regolari. Durante l‘alimentazione della carta il distruggidocumenti comincia ad avviarsi automaticamente.28 SECURIO B 22 12/2014 italiano 6 Eliminazione dei disturbi Indica- zione Disturbo Eliminazione dei disturbi Luce continua Blocco carta sovracca- rico È stata introdotta troppa carta in una volta sola. Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori la carta.

• Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione “R”.

• Dimezzare la pila di carta.

• Immettere la carta in successione. Sovrac- carico

• Il motore è stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min. Spia inter- mittente Indica- zioni generali di guasto

• Durante la distruzione della carta si è verifi cato un errore. Estrarre la carta dalla fessura di inserimento in modo che la cella fotoelettrica sia libera. Conteni- tore per materiali di taglio pieno

• Svuotare il contenitore per materiali di taglio. Nota Se prima dell’asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio. Apertura del con- tenitore

• Posizionare il contenitore per materiali di taglio nell’armadio inferiore correttamente.12/2014 SECURIO B 22 29 italiano 7 Pulizia e cura AVVERTENZA Tensione di rete pericolosa! Spegnere il distruggidocumenti ed estrarre la spina di rete. La pulizia deve essere effettuata soltan- to con un panno morbido e una soluzione delicata di acqua saponata. Durante que- sta operazione non deve penetrare acqua nell‘apparecchio. Applicare uno strato d’olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppu- re dopo ogni svuotamento del contenitore per materiali di taglio (solo per particelle): A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l’olio speciale attraverso l’alimentazione della carta su tutta la lunghezza degli alberi da taglio.

• Far scorrere l’utensile da taglio senza in- serire la carta per ca. 10 sec. nella moda- lità permanente. La polvere e le particelle di carta si stac- cano. 8 Smaltimento / Riciclaggio Gli apparecchi elettrici ed elettro- nici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze noci- ve che erano necessarie al funzio- namento e alla sicurezza dell’ap- parecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell’uomo e l’ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigen- ti e utilizzare centri di raccolta per la restitu- zione e il riciclaggio degli apparecchi elettri- ci ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell’ambiente.30 SECURIO B 22 12/2014 italiano 9 Dati tecnici Tipo di taglio Taglio a strisce Taglio a frammenti Dimensioni di taglio (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Classe di sicurezza DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Prestazioni di taglio** (foglio) 70 g/m

Velocità di taglio 80 mm/s 90 mm/s Peso 11 kg 12 kg Larghezza per l’immissione 240 mm Collegamento 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz 100 V, 50 - 60 Hz Potenza assorbita con numero di fogli max 440 W Consumo energetico in stand-by < 2 Wh Modalità di funzionamento Funzionamento continuo Condizioni ambientali in funzionamento: temperatura umidità dell’aria relativa Altezza sopra il l.d.m da -10 °C a +25 °C max 90 %, senza condensa max 2000 m Dimensioni L x P x A (mm) 375 x 310 x 600 Volume del contenitore per materiali di taglio 33 l Livello di pressione acustica di emissione (corsa a vuoto / carico) 57 dB(A) / 59 dB(A) Livello di potenza sonora valutato A (LWAd con funzionamento a vuoto) 75,0 dB

• Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrifi cato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determi- nare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione. Il distruggidocumen è conforme alle rispe ve norme armonizzate stabilite dall’Unione Europea:

• Dire va Bassa Tensione 2006/95/CE
