KÄYTTÖOHJE Securio B22c HSM

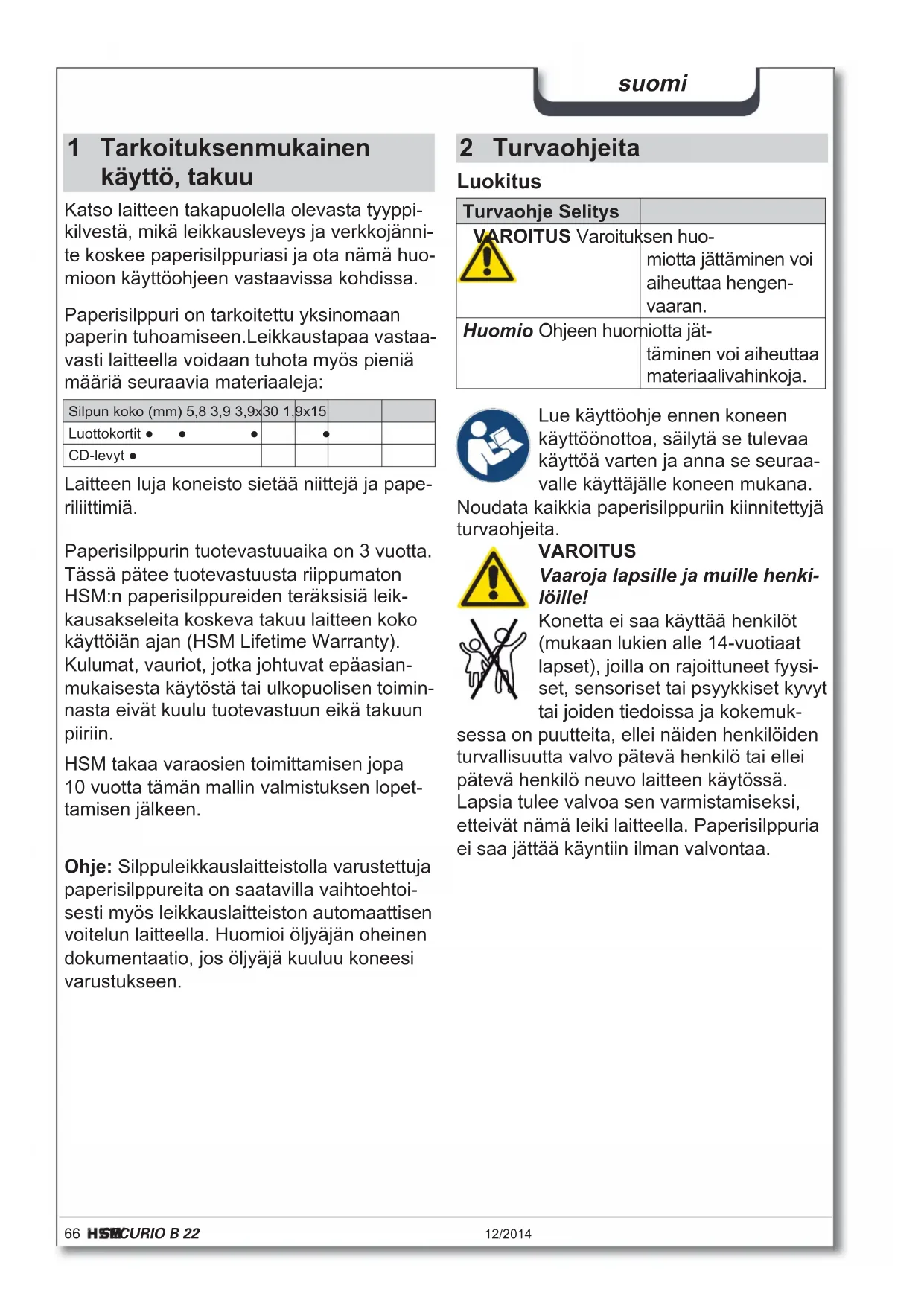

• RoHS-direk v 2011/65/EU EU-deklara on om överensstämmelse kan beställas hos llverkaren.66 SECURIO B 22 12/2014 suomi 2 Turvaohjeita Luokitus Turvaohje Selitys VAROITUS Varoituksen huo- miotta jättäminen voi aiheuttaa hengen- vaaran. Huomio Ohjeen huomiotta jät- täminen voi aiheuttaa materiaalivahinkoja. Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraa- valle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita. VAROITUS Vaaroja lapsille ja muille henki- löille! Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi- set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuk- sessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa. 1 Tarkoituksenmukainen käyttö, takuu Katso laitteen takapuolella olevasta tyyppi- kilvestä, mikä leikkausleveys ja verkkojänni- te koskee paperisilppuriasi ja ota nämä huo- mioon käyttöohjeen vastaavissa kohdissa. Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaa- vasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja: Silpun koko (mm) 5,8 3,9 3,9x30 1,9x15 Luottokortit ●● ● ● CD-levyt ● Laitteen luja koneisto sietää niittejä ja pape- riliittimiä. Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoi- sesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen. Paperisilppurin tuotevastuuaika on 3 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leik- kausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epäasian- mukaisesta käytöstä tai ulkopuolisen toimin- nasta eivät kuulu tuotevastuun eikä takuun piiriin. HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopet- tamisen jälkeen.12/2014 SECURIO B 22 67 suomi VAROITUS Vaarallinen verkkojännite! Koneen vääränlainen käsittely voi aiheuttaa sähköiskun. – Tarkasta ennen verkkopistokkeen pai- kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja. – Huomioi, että verkkopistokkeeseen pää- see helposti käsiksi. – Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoket- ta veteen. – Älä koske verkkopistokkeeseen kosteilla käsillä. – Älä koskaan irrota verkkopistoketta pis- torasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen. – Käytä laitetta ainoastaan kuivissa sisäti- loissa. Älä käytä sitä kosteissa tiloissa tai sateessa. Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperi- silppurista virta, jos siinä on vauri- oita tai jos se toimii epäasianmu- kaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke. – Älä vie laitetta, verkkopistoketta tai verk- kojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välis- sä täytyy olla vähintään 5 cm:n väli. Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huolto- asentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrotta- mista kotelosta. Asiakaspalvelun osoitteet sivulla 160. Huomio Väärinkäyttö aiheuttaa vaaran Käytä konetta ainoastaan ”Määräystenmukai- nen käyttö”-kappaleessa mainitulla tavalla. VAROITUS Loukkaantumisvaara! Älä kosketa paperinsyöttöaukon rakoa. Loukkaantumisvaara sisäänve- dosta! Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään ma- teriaalia, jolla on taipumus muo- dostaa silmukoita, esim. hihnoja, naruja, kalvoja jne. Loukkaantumisvaara sirpaleista! Käytä suojalaseja kun silppuat CD-levyjä tai kovia luottokortteja.68 SECURIO B 22 12/2014 suomi 3 Yleiskatsaus Käyttö- ja näyttölaitteet PeruutuspainikeNäytöt:Säiliö täynnäLeikkauskoneiston tukosSäiliö auki KäyttövalmisKäyttöpainikkeet 4 Toimituksen sisältö Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150

• Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403 Asiakaspalvelun osoitteet sivulla 160.

• Paperinsilppuri laatikoon pakattuna

• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)

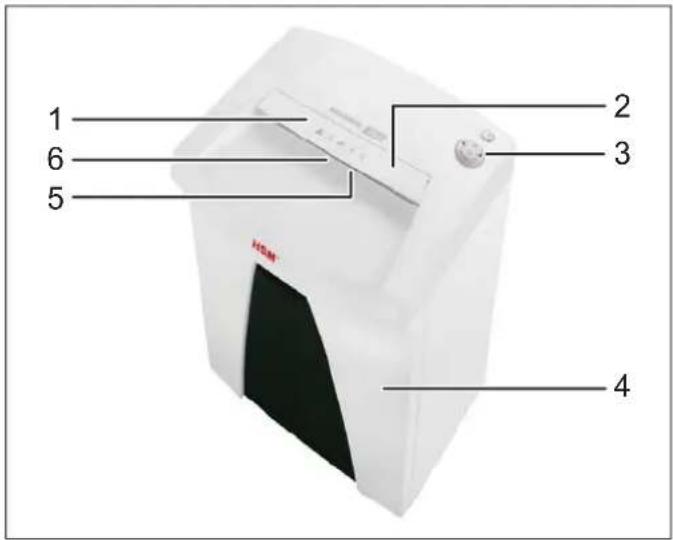

1 Turvaohjeita 2 Suojaelementti 3 Käyttö- ja näyttöyksikkö 4 Silppusäiliö 5 Syöttöaukko 6 Valokenno12/2014 SECURIO B 22 69 suomi Muita toimintotiloja

• Jatkuva tila Käyttö: Suurien paperi- määrien tuhoami- nen Toiminto: Leikkauskoneisto toimii jatku- vasti. Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperi- silppuri menee käyttövalmiuteen. Käynnistys: Paina käyttöpainiketta 3 se- kuntia. Ennenaikainen keskeytys: Paina käyttö- painiketta. 5 Käyttöönotto VAROITUS Varmista ennen koneen käynnis- tystä, että kaikki turvallisuusohjeet on otettu huomioon. Paperisilppurin käynnistys

• Työnnä koneen verkkopistoke asianmu- kaisesti asennettuun pistorasiaan.

• Paina paperinsilppurin takana oleva kytkin asentoon ”I”.

• Paina käyttöpainiketta. Näyttö ”käyttövalmis” palaa. Paperin silppuaminen

• Syötettäessa paperia leikkauskoneiston valokenno käynnistää koneen automaatti- sesti. 2 s sen jälkeen, kun valokenno paperin- syöttöaukossa on jälleen vapaa, kytkey- tyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen. Paperisilppurin virran katkaisu

• Paina käyttöpainiketta. Näyttö ”käyttövalmis” sammuu.

• Paina paperinsilppurin takana oleva kytkin asentoon ”0”. CD-levyjen ja luottokorttien silp- puaminen (kts. „tarkoituksenmukainen käyttö“) VAROITUS Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpa- leita Käytä sen vuoksi suojalaseja. Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten. Syötä CD-levyt/luottokortit syöttöaukon kes- kelle.

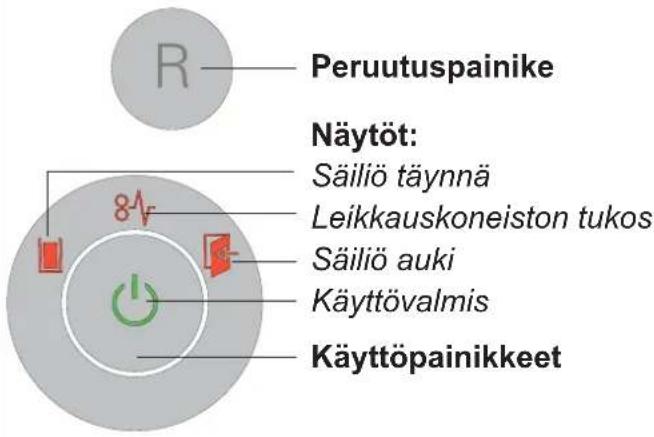

• Stand by Toiminto: 2 minuuttia viimeisen paperin- syötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois. Näyttö ”käyttövalmis” vilkkuu säännöllisin välein. Kun syötät paperia, paperisilppuri käyn- nistyy itsestään.70 SECURIO B 22 12/2014 suomi 6 Häiriönpoisto Näyttö Häiriö Häiriöiden poisto Jatkuva valo Paperitu- kos Laitteeseen on syötetty kerralla liikaa paperia. Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.

• Paina tarvittaessa vielä ”R”-peruutuspainiketta poistaaksesi paperitu- koksen.

• Puolita paperinippu.

• Syötä paperia vähitellen. Ylikuor- mitus

• Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen. Vilkkuva valo Yleinen häiriö- näyttö

Paperin silppuamisen aikana on tapahtunut virhe. Vedä paperi pois syöttöraosta niin, että valokenno on vapaa. Silppu- säiliö täynnä

• Tyhjennä silppusäiliö. Vihje: Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon. Säiliö auki

• Aseta silppusäiliö oikein alakaappiin.12/2014 SECURIO B 22 71 suomi 7 Puhdistus ja huolto VAROITUS Vaarallinen verkkojännite! Kytke paperikirjasilppuri pois pääl- tä, irrota verkkopistoke. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laittee- seen ei saa joutua vettä. Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu): Käytä ainoastaan HSM- leikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.

• Anna leikkauslaitteiston toimia ilman pa- perin syöttämistä noin 10 sekuntia jatku- valla toiminnolla. Paperipöly ja muut hiukkaset poistuvat. 8 Hävittäminen / kierrätys Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä ar- vokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmis- ten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätet- täviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.72 SECURIO B 22 12/2014 suomi 9 Tekniset tiedot Leikkaustapa Suikaleleveys Silppuleikkaus Leikkauskoko (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Turvataso DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Leikkausteho* (arkki), DIN A4 70 g/m

Leikkausnopeus 80 mm/s 90 mm/s Paino 11 kg 12 kg Syöttöleveys 240 mm Liitäntä 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz 100 V, 50 - 60 Hz Ottoteho maks. arkkimäärällä 440 W Energiankulutusvalmiustilassa < 2 Wh Toimintatapa Jatkuva käyttö Käytön ympäristöolosuhteet: Lämpötila Suhteellinen ilmankosteus Korkeus merenpinnan yllä -10 °C – +25 °C kork. 90 %, ei kondensoiva kork. 2.000 m Mitat L x S x K (mm) 375 x 310 x 600 Silppusäiliön tilavuus 33 l Päästöäänenpainetaso (tyhjäkänyti / kuorma) 57 dB(A) / 59 dB(A) A-painotettu äänitehotaso (LWAd tyhjä- käynnillä) 75,0 dB

• Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotieto- jen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkko- taajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirek ivi 2006/95/EY

• Sähkömagnee sta yhteensopivuu a koskeva direk ivi 2004/108/EY
