Securio B22c - устройство за унищожаване на документи HSM - Безплатно ръководство за потребителя

Тип продукт	Унищожител на документи
Марка	HSM
Модел	Securio B22c
Тип на рязане	На ленти или на частици
Ширина на рязане	5,8 mm (ленти) ; 3,9 mm ; 3,9 x 30 mm ; 1,9 x 15 mm (частици)
Степен на сигурност (DIN 66399)	P-2 / O-2 / T-2 (E-2) за ленти; P-4 / T-4 / E-3 (F-1) и P-5 / T-5 / E-4 (F-2) за частици
Капацитет на рязане (70 g/m², A4)	22-24 листа (ленти 5,8 mm) ; 9-11 листа (частици 1,9x15 mm)
Скорост на рязане	80 mm/s (ленти) ; 90 mm/s (частици)
Ширина на въвеждане	240 mm
Тегло	11 kg (рязане на ленти) ; 12 kg (рязане на частици)
Размери (Д x Ш x В)	375 x 310 x 600 mm
Обем на контейнера	33 L
Електрическо захранване	230 V, 50 Hz (други версии са налични)
Консумирана мощност (макс.)	440 W
Консумация в режим на готовност	< 2 Wh
Ниво на шум (празен / под товар)	57 dB(A) / 59 dB(A)
Режим на работа	Постоянна работа; възможен е непрекъснат режим
Условия на околната среда	-10 °C до +25 °C; макс. влажност 90%; макс. надморска височина 2000 m
Унищожаеми материали	Хартия, телчета, кламери, кредитни карти, CD (в зависимост от типа на рязане)
Поддръжка	Редовно смазване на режещия блок със специално масло HSM
Гаранция	3 години; доживотна гаранция (HSM Lifetime Warranty) за стоманените режещи цилиндри
Резервни части	Налични до 10 години след края на производството

Често задавани въпроси - Securio B22c HSM

Какъв е максималният брой листове, които мога да въведа наведнъж?

Максималният брой листове зависи от типа на рязане. За рязане на ленти от 5,8 mm, броете 22-24 листа от 70 g/m²; за рязане на частици от 1,9x15 mm, броете 9-11 листа. Спазвайте тези граници, за да избегнете задръствания.

Мога ли да унищожавам CD и кредитни карти?

Да, в зависимост от типа на рязане. Моделите с напречно рязане (частици) могат да унищожават CD и кредитни карти. Носете предпазни очила, тъй като могат да се образуват отломки.

Какво да направя при задръстване на хартия?

Унищожителят разполага с автоматична функция за обратно движение. Ако задръстването продължава, натиснете бутона за връщане (R). Отстранете половината от купчината хартия и въведете листовете един по един.

Как да смажа режещия блок?

Използвайте само специално масло HSM. Напръскайте го по цялата ширина на режещите цилиндри през процепа за подаване, след което оставете унищожителя да работи на празен ход в непрекъснат режим за около 10 секунди.

Защо индикаторът мига?

Мигащият индикатор може да показва обща грешка, пълен или отворен контейнер или претоварване. Вижте раздела за отстраняване на неизправности в ръководството: извадете хартията от прореза, изпразнете контейнера или оставете двигателя да се охлади 15-20 минути.

Каква е консумацията на електроенергия в режим на готовност?

Консумацията в режим на готовност е под 2 Wh. Устройството автоматично преминава в режим на готовност 2 минути след последното въвеждане на документи.

Може ли унищожителят да реже кламери и телчета?

Да, здравият режещ механизъм издържа на телчета и кламери. Въпреки това избягвайте да унищожавате предмети, които могат да се усучат, като ленти или материал за връзване.

Каква е продължителността на гаранцията?

Гаранцията е 3 години за устройството. Освен това HSM предлага доживотна гаранция (HSM Lifetime Warranty) за стоманените режещи цилиндри, независима от законовата гаранция.

Мога ли да получа резервни части след покупката?

Да, HSM гарантира наличието на резервни части до 10 години след края на производството на този модел.

Как да почистя външната част на унищожителя?

Изключете устройството и го извадете от контакта. Почистете го с мека кърпа и неагресивна сапунена вода. Уверете се, че водата не прониква вътре.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Securio B22c HSM

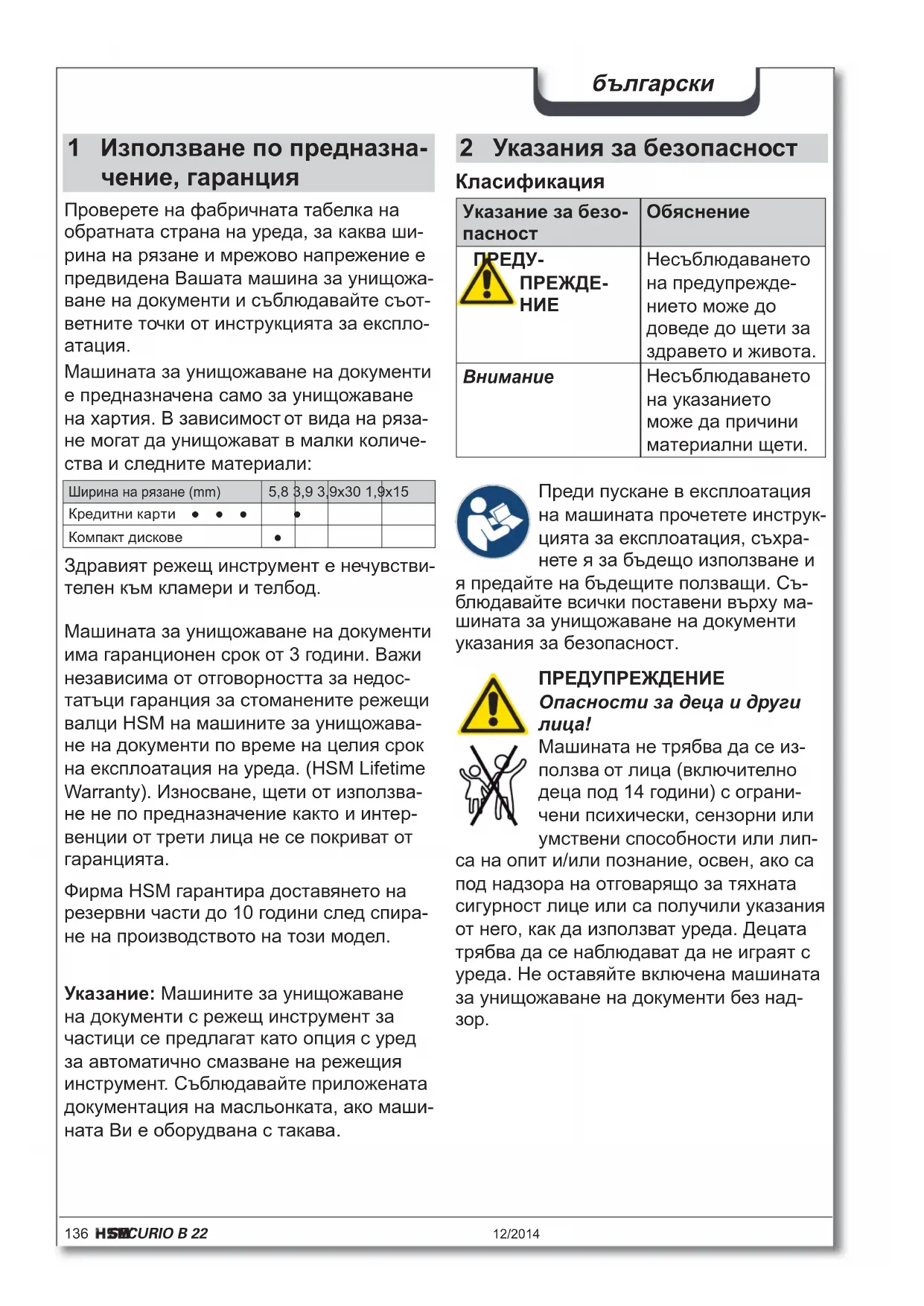

1 Използване по предназначение, гаранция

Проверете на фабричната табелка на обратната страна на уреда, за каква ширина на рязане и мрежово напрежение е предвидена Вашата машина за унищожаване на документи и съблюдавайте съответните точки от инструкцията за експлопатация.

Машината за унищожаване на документи е предназначена само за унищожаване на хартия. В зависимост от вида на рязане могат да унищожават в малки количества и следните материали:

Ширина на рязане (mm)	5,8	3,9	3	9x30	1,9x15
Кредитни карти ● ● ●	●
Компакт дискове	●

Здравият режещ инструмент е нечувстви- телен към кламери и телбод.

Машината за унищожаване на документи има гаранционен срок от 3 години. Важи независима от отговорността за недостатьци гаранция за стоманените режещи валци HSM на машините за унищожаване на документи по време на целия срок на експлоатация на уреда. (HSM Lifetime Warranty). Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията.

Фирма HSM гарантира доставянето на резервни части до 10 години след спира- не на производството на този модел.

Указание: Машините за унищожаване на документи с режещ инструмент за частици се предлагат като опция с уред за автоматично смазване на режещия инструмент. Съблюдавайте приложената документация на масльонката, ако машината Ви е оборудвана с такава.

2 Указания за безопасност

Класификация

Указание за безо-пасност	Обяснение
[НКТ8] ДУ-ПРЕЖДЕ-НИЕ	Несъблюдаването на предупрежде-нието може до доведе до щети за здравето и живота.
Внимание	Несъблюдаването на указанието може да причини материални щети.

Преди пускане в експлоатация на машината прочетете инструкцията за експлоатация, съхранете я за бъдещо използване и я предайте на бъдещите ползващи. Съ- блюдавайте всички поставени върху ма- шината за унищожаване на документи указания за безопасност.

ПРЕДУПРЕЖДЕНИЕ

Опасности за деца и други лица!

Машината не трябва да се из- ползва от лица (включително деца под 14 години) с ограни- чени психически, сензорни или умствени способности или лип- са на опит и/или познание, освен, ако са под надзора на отговарящо за тяхната сигурност лице или са получили указания от него, как да използват уреда. Децата трябва да се наблюдават да не играят с уреда. Не оставяйте включена машината за унищожаване на документи без надзор.

Опасност от нараняване!

В никакъв случай не пъхайте ръка в отвора за подаване на хартия.

Опасност от нараняване чрез поемане на ръката!

Дълга коса, свободни дрехи, вратовръзки, шалове, колиета и гривни пазете далеч от отвора за подаване на хартия. Не унищожавайте материали, склонни към завързване, например, ленти, шнурове, пластмасово фолио.

Опасност от нараняване от парченца!

При унищожаване на твърди кредитни карти или компакт дискове носете защитни очила.

ПРЕДУПРЕЖДЕНИЕ

Неправилното използване на машината може да доведе до електрически токов удар.

– Преди включване на щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.
– Внимавайте щепсельт да е лесно достъпен.
– Внимавайте да не попадне вода в машината за унищожаване на документи. Не потапяйте мрежовия кабел или щекера във вода.
– Не пипайте никога щекера с влажни ръце.
– Никога не дърпайте щекера за кабела от контакта, хвашайте винаги за щекера.
– Използвайте уреда само в сухи въ- трешни помещения. Не го използвайте във влажни помещения или под дъжда.

Редовно проверявайте уреда и кабела за щети. При повреда или неправилно функциониране както и преди преместване или почистване изключете машината за унищожаване на документи и извадете щепсела.

– Дръжте уреда, щекера и мрежовия кабел далеч от открит огън и горещи повърхности. Вентилационните отвори трябва да са свободни и да са на разстояние от стени или от мебели най-малко 5 см.

Дейности по сервисното об- служване, свързани с отстраня- ване на покритията на корпуса, трябва да се извършват само от службата за работа с клиенти на фирма HSM и от сервизните техни- ци на нашите търговски партньори.

Адреси на служби за работа с клиенти виж на страница 160.

Внимание

Опасност от неправилно използване Използвайте машината само в съответствие с изискванията на глава „Използване по предназначение“.

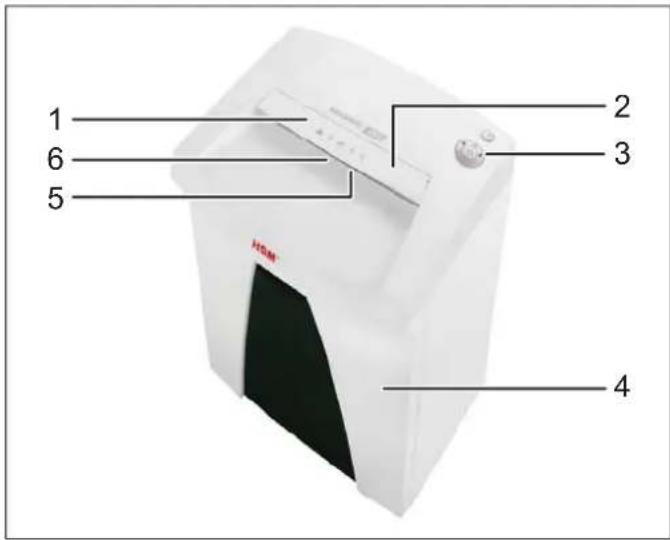

3 Обзор

1 Указания за безопасност
2 Елемент за безопасност
3 Управляващ и индикаторен елемент
4 Резервоар за събiranе на унищоже- ния материал
5 Отвор за подаване
6 Фотоклетка

• Машината за унищожаване на документи е опакована в картон
• Проводник за присъединяване към мрежа
  • 5 Плика за изрезки
• 1 шише специално масло за режещия блок (50 ml) за уреди с рязане на частици
• Инструкция за експлоатация

Принадлежности

• 10 Плика за изрезки, кат. номер 1.661.995.150
- Специално масло за режещия блок (250 ml), кат. номер 1.235.997.403

Адреси на служби за работа с клиенти виж на страница 160.

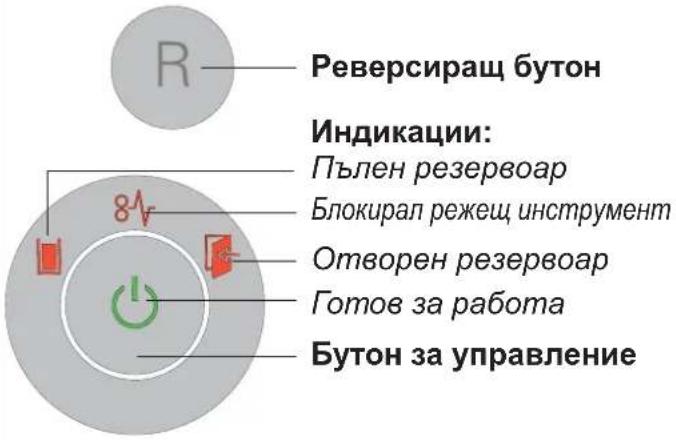

Управляващи и индикаторни елементи

5 Обслужване

ПРЕДУПРЕЖДЕНИЕ

Преди включване на машината се убедете, дали са взети под внимание всички указания за безопасност.

Включване на машината за унищо- жаване на документи

• Поставете щекера на машината в правилно инсталиран контакт.
• Поставете мрежовия прекъсвач на задната страна на машината за унищожаване на документи на „I“.
• Натиснете бутона за управление.

  Индикацията „Готов за работа“ свети.

Унищожаване на хартия

• При подаване на хартия фотоклетката задейства автоматично режещия инструмент.

  След около 2 с след освобождаване на отвора за подаване на хартия машината за унищожаване на документи автоматично се изключва и преминава в режим на готовност.

Нарязване на парчета на компакт- дискове и кредитни карти (виж „Из- ползване по предназначение“)

ПРЕДУПРЕЖДЕНИЕ

В зависимост от вида на материала при унищожаване на компактдискове може да се отчупят парченца. Затова носете за- щитни очила.

Подавайте компактдиска/кредитната карта в средата на отвора за подаване.

Пазете околната среда и изхвърляйте различните материали разделно.

Изключване на машината за унищо- жаване на документи

• Натиснете бутона за управление.

  Индикацията „Готов за работа“ изгасва.

• Поставете мрежовия прекъсвач на задната страна на машината за унищо-жаване на документи на „0“.

Други работни режими:

- Постоянен режим

Приложение: Унищожаване на по-голе- ми количества хартия Функция: Режещият инструмент се дви- жи непрекъснато.

Ако в продължение на 2 минути не се подаде материал, режещият инструмент се изключва автоматично и машината за унищожаване на документи преминава в режим на готовност.

Стартиране: Натиснете бутона за управление за 3 секунди.

Преждевременно прекъсване: На- тиснете бутона за управление.

- Режим състояние на готовност

Функция: 2 минути след последното подаване на хартия автоматично се изключват всички ненужни потребители. Индикацията „Готов за работа“ примигва кратко на равни интервали.

При подаване на хартия машината за унищожаване на документи автоматично се задвижва.

6 Отстраняване на смущения

Индикация	Смущение Отстраняване на смущението
Постоянна светлина	Задръстване на хартия	Пъхнали сте наведнъж прекалено много хартия.▸ Режещият инструмент работи няколко секунди на заден ход и избутва навън хартията.Евентуално натиснете и реверсиращия бутон „R“, за да изводите хартията.Намалете наполовина купчината хартия.Подавайте хартията една след друга.
	Претоварване	Двигателят е претоварен. Преди ново пускане оставете машината за унищожаване на документи да се охлади около 15 - 20 min.
Мигаща светлина	Обща индикация за смущения	По време на унищожаването на хартия е настъпила грешка.Издърпайте хартията от шлица за подаване, така че да се освободи фотоклетката.
	Пълен резервоар за събиране на унищожения материал	Изпразнете резервоара за събиране на унищожения материал.Указание:Ако преди изваждане на резервоара задействате за кратко реверсиращия бутон, една част от материала се изтегля обратно в режещия инструмент.
	Отворен резервоар	Поставете отново резервоара за събиране на унищожения материал правилно в долния шкаф.

7 Почистване и техническа поддръжка

ПРЕДУПРЕЖДЕНИЕ

Изключете машината за унищо- жаване на документи и изваде- те щепсела.

Почиствайте само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

Смазвайте режещия инструмент при намаляване на капацитета на рязане, поява на шумове или след всяко из-

пзване на резервоара за събиране на унищожения материал (само при рязане на частици).

За това използвайте само HSM специално масло за режещия блок:

• Пръснете специално масло за реже- щия блок през отвора за подаване на хартия по цялата ширина върху реже- щите валци.
• Оставете режещия инструмент да работи без подаване на хартия около 10 s в постоянен режим на работа.

  Освобождава се хартиен прах и части- ци.

8 Изхвърляне / Рециклиране

Старите електрически и електронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При неправил-

но изхвърляне или боравене те могат да са опасни за човешкото здраве и за околната среда. Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пунктовете за събиране на отпадъци за предаване и рециклиране на електрически и електронни стари уреди. Изхвърляйте и всички опаковъчни материали съобразно с околната среда.

9 Технически данни

Вид на рязане	Рязане на ленти		Рязане на частици
Големина на изрезките (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Клас на безопасност DIN 66399	P-2 / O-2 / T-2E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Капацитет на рязане* (лист) DIN A4	70 g/m280 g/m2	22 - 2417 - 19	16 - 1813 - 15	12 - 149 - 11
Скорост на рязане	80 mm/s		90 mm/s
Тегло	11 kg		12 kg
Работна ширина	240 mm
Свързване	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Мощност при макс. брой листи	440 W
Консумация на енергия в режим на готов-ност	< 2 Wh
Работен режим	Постоянен режим на работа
Условия на околната среда при работа:ТемператураОтносителна влажност на въздухаВисочина над морското равнище	-10°C до +25°Cмакс. 90%, некондензиращамакс. 2.000 m
Размери Ш x Д x В (mm)	375 x 310 x 600
Обем на резервоара за събиране	33 l
Ниво на звуково налягане(празен ход / под товар)	57 dB(A) / 59 dB(A)
Ниво на шум клас A (LWAd при празенход)	75,0 dB

* Макс. брой листи (DIN A4, 70 g/m² или 80 g/m²), подадени надлъжно, които могат да се нарежат с едно пускане. Дадените данни за производителността са определят с нов, смазан режещ инструмент и студен двигател. По-слабо мрежово напрежение или друга честота на мрежата от дадената може да доведе до по-ниска производителност на рязане на листите или до повече шумове при работа. Производителността на рязане на листите може да е различна в зависимост от структурата и качествата на хартията и в зависимост от вида на въведеното.

Машината за унищожаване на документи отговаря на съответните директиви на Европейския Съюз за хармонизиране:

• Директива за ниско напрежение 2006/95/EO
- Директива за електромагнитна съвместимост 2004/108/EO
- Директива за ограничаване използването на опасни и вредни вещества (RoHS) 2011/65/EC Декларацията на EC за съгласуване може да се поиска от производителя.
