ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Securio B22c HSM

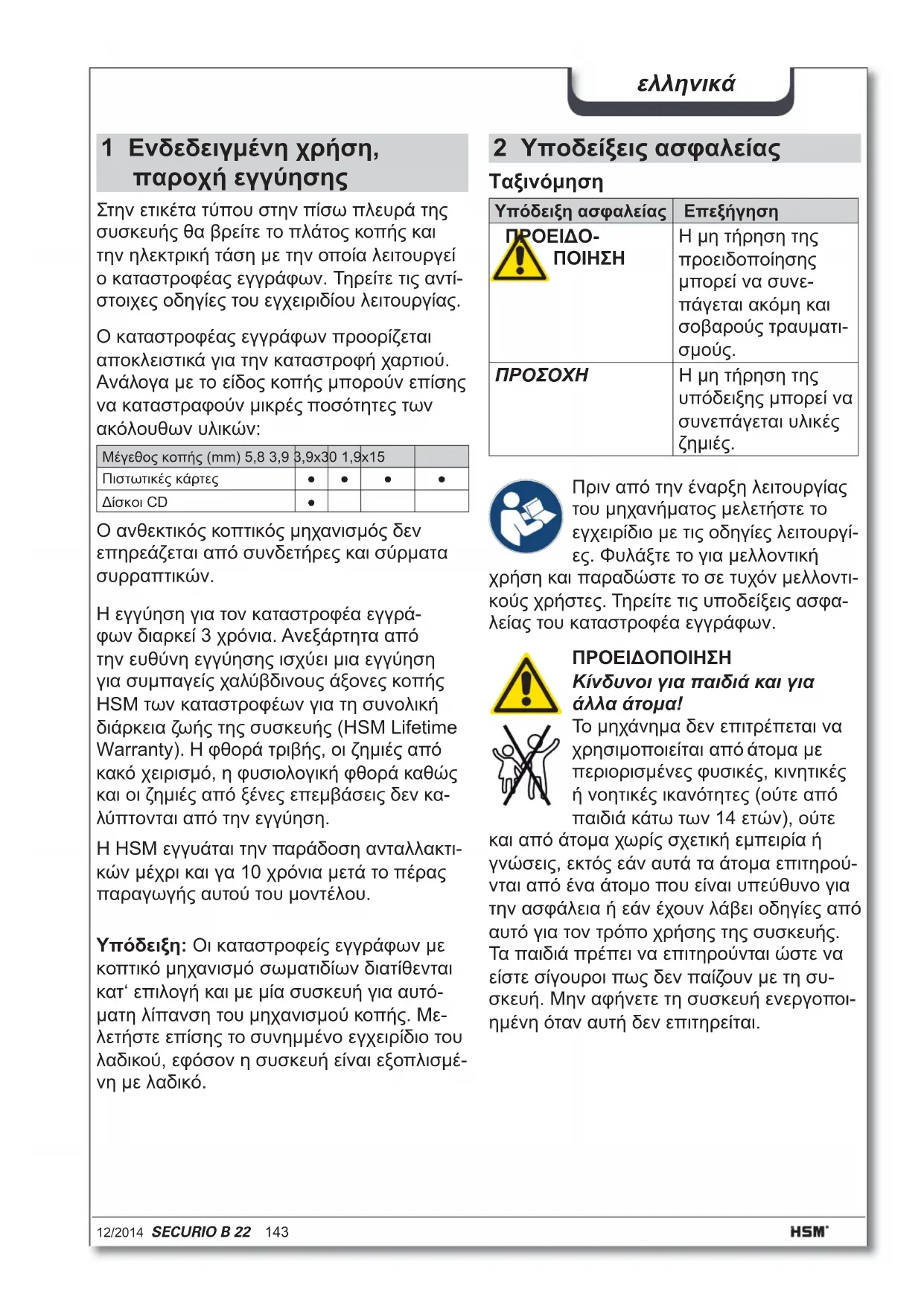

2 Υποδείξεις ασφαλείας

Υπόδειξη ασφαλείας Επεξήγηση

Η μη τήρηση της προειδοποίησης μπορεί να συνε- πάγεται ακόμη και σοβαρούς τραυματι-

ΠΡΟΣΟΧΗ Η μη τήρηση της υπόδειξης μπορεί να συνεπάγεται υλικές

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργί- ες. Φυλάξτε το για μελλοντική χρήση και παραδώστε το σε τυχόν μελλοντι- κούς χρήστες. Τηρείτε τις υποδείξεις ασφα- λείας του καταστροφέα εγγράφων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνοι για παιδιά και για άλλα άτομα! Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από

περιορισμένες φυσικές, κινητικές ή νοητικές ικανότητες (ούτε από παιδιά κάτω των 14 ετών), ούτε και από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρού- νται από ένα άτομο που είναι υπεύθυνο για την ασφάλεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη συ- σκευή. Μην αφήνετε τη συσκευή ενεργοποι- ημένη όταν αυτή δεν επιτηρείται. 1 Ενδεδειγμένη χρήση, παροχή εγγύησης Στην ετικέτα τύπου στην πίσω πλευρά της συσκευής θα βρείτε το πλάτος κοπής και την ηλεκτρική τάση με την οποία λειτουργεί ο καταστροφέας εγγράφων. Τηρείτε τις αντί- στοιχες οδηγίες του εγχειριδίου λειτουργίας. Ο καταστροφέας εγγράφων προορίζεται αποκλειστικά για την καταστροφή χαρτιού. Ανάλογα με το είδος κοπής μπορούν επίσης να καταστραφούν μικρές ποσότητες των ακόλουθων υλικών: Μέγεθος κοπής (mm) 5,8 3,9 3,9x30 1,9x15 Πιστωτικές κάρτες ● ● ● ● Δίσκοι CD ● Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρεάζεται από συνδετήρες και σύρματα συρραπτικών. Υπόδειξη: Οι καταστροφείς εγγράφων με κοπτικό μηχανισμό σωματιδίων διατίθενται κατ‘ επιλογή και με μία συσκευή για αυτό- ματη λίπανση του μηχανισμού κοπής. Με- λετήστε επίσης το συνημμένο εγχειρίδιο του λαδικού, εφόσον η συσκευή είναι εξοπλισμέ- νη με λαδικό. Η εγγύηση για τον καταστροφέα εγγρά- φων διαρκεί 3 χρόνια. Ανεξάρτητα από την ευθύνη εγγύησης ισχύει μια εγγύηση για συμπαγείς χαλύβδινους άξονες κοπής HSM των καταστροφέων για τη συνολική διάρκεια ζωής της συσκευής (HSM Lifetime Warranty). Η φθορά τριβής, οι ζημιές από κακό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν κα- λύπτονται από την εγγύηση. Η HSM εγγυάται την παράδοση ανταλλακτι- κών μέχρι και γα 10 χρόνια μετά το πέρας παραγωγής αυτού του μοντέλου.144 SECURIO B 22 12/2014

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη ηλεκτρική τάση! Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκλη- θεί ηλεκτροπληξία. – Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής. – Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα

– Μέσα στη συσκευή δεν επιτρέπεται να χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό. – Ποτέ μην πιάνετε το ρευματολήπτη καλω- δίου με υγρά χέρια. – Ποτέ μην αποσυνδέετε το ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματο-

– Χρησιμοποιείτε τη συσκευή μόνο σε ξη- ρούς εσωτερικούς χώρους. Ποτέ μη λει- τουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή. Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές. Σε περί- πτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν μετα- κινήσετε ή καθαρίσετε τη συσκευή, απε- νεργοποιήστε την και αποσυνδέστε το ρευματολήπτη. – Κρατάτε τη συσκευή, το ρευματολήπτη και το καλώδιο μακριά από ανοικτές εστί- ες και καυτές επιφάνειες. Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm. Οι εργασίες συντήρησης όπου πρέπει να αφαιρεθούν τα καλύμ- ματα επιτρέπεται να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών και τους τεχνικούς σέρ- βις της HSM. Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 160. ΠΡΟΣΟΧΗ Κίνδυνος από λάθος χρήση Χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με τις οδηγίες του κεφαλαίου „Ενδεδειγμένη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρτιού. Κίνδυνος τραυματισμού από

Στην περιοχή του ανοίγματος εισόδου δεν επιτρέπονται τα μα- κριά μαλλιά, τα φαρδιά ρούχα, οι γραβάτες, τα κασκόλ, οι αλυσίδες λαιμού και καρπού κλπ. Μην βά- ζετε μέσα στη συσκευή υλικά τα

έχουν την τάση να σχημα- τίζουν θηλειές π.χ. ταινές, πλαστι- κές διαφάνειες κλπ. Κίνδυνος τραυματισμού από θραύσματα! Κατά την καταστροφή σκληρών καρτών ή δίσκων CD φοράτε προστατευτικά γυαλιά.12/2014 SECURIO B 22 145

3 Συνοπτικά 4 Περιεχόμενα συσκευασίας Παρελκόμενα

• 10 σάκοι για κομμένα κομμάτια κωδικός παραγγελίας 1.661.995.150

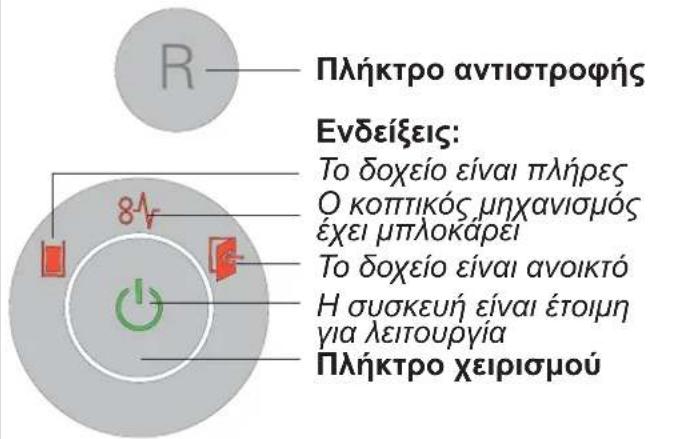

• Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403 Οι διευθύνσεις εξυπηρέτησης πελατών δίνο- νται στη σελίδα 160. Στοιχεία χειρισμού και ενδείξεων Πλήκτρο αντιστροφής

Το δοχείο είναι πλήρες Ο κοπτικός μηχανισμός έχει μπλοκάρει Το δοχείο είναι ανοικτό Η συσκευή είναι έτοιμη για λειτουργία Πλήκτρο χειρισμού

• Καταστροφέας εγγράφων συσκευασμέ- νος σε κούτα

• Καλώδιο ηλεκτρικής σύνδεσης

• 5 σάκοι για κομμένα κομμάτια

• 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων

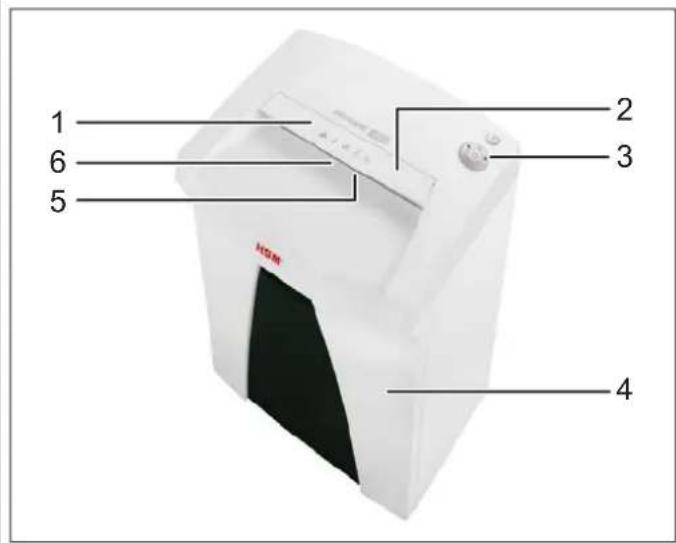

1 Υποδείξεις ασφαλείας 2 Στοιχείο ασφαλείας 3 Μονάδα χειρισμού και ενδείξεων 4 Δοχείο συγκέντρωσης 5 Άνοιγμα τροφοδοσίας για χαρτί και πι- στωτικές κάρτες 6 Φωτοκύτταρο146 SECURIO B 22 12/2014

5 Χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την ενεργοποίηση του μηχανήματος βεβαιωθείτε πως τη- ρούνται όλες οι οδηγίες ασφαλείας. Ενεργοποίηση της συσκευής

• Συνδέστε το ρευματολήπτη του μηχανή- ματος σε μία κανονική πρίζα.

• Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «I».

• Πατήστε το πλήκτρο χειρισμού. Ανάβει η ένδειξη «Έτοιμο για λειτουργία». Καταστροφή χαρτιών

• Με την τροφοδοσία χαρτιού, το φωτοκύτ- ταρο ξεκινά αυτόματα τον κοπτικό μηχανι-

Περίπου μετά από 3 δευτερόλεπτα όταν το άνοιγμα τροφοδοσίας είναι πάλι ελεύ- θερο, η συσκευή απενεργοποιείται αυτό- ματα και τίθεται σε αναμονή λειτουργίας. Απενεργοποίηση της συσκευής

• Πατήστε το πλήκτρο χειρισμού. Σβήνει η ένδειξη «Έτοιμο για λειτουργία».

• Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «0». Θρυμματισμός δίσκων CD και πιστω- τικών καρτών (βλέπε «Προβλεπόμενη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανάλογα το είδος του υλικού μπορεί κατά την καταστροφή των δίσκων CD να εκτιναχτούν θραύ- σματα. Γι αυτό πρέπει να φοράτε προστα- τευτικά γυαλιά. Σεβαστείτε το περιβάλλον και ανακυκλώστε τα διάφορα υλικά ξεχωριστά. Βάλτε τα CD, τις πιστωτικές κάρτες στη μέση του ανοίγματος τροφοδοσίας. Άλλοι τρόποι λειτουργίας:

• Συνεχής λειτουργία Χρήση: Καταστροφή μεγάλων ποσοτήτων δίσκων χαρτιών Λειτουργία: Ο κοπτικός μηχανισμός λειτουργεί ασταμάτητα. Εάν για 2 λεπτά δεν έχει εισαχθεί καθόλου υλικό, ο κοπτικός μηχανισμός απενεργοποιείται και ο καταστροφέας εγγράφων περνά σε κατάσταση ετοιμότητας για λειτουργία. Έναρξη: Πατήστε το πλήκτρο χειρισμού για 3 δευτερόλεπτα. Πρόωρη διακοπή: Πατήστε το πλήκτρο

• Λειτουργία αναμονής Λειτουργία: 2 λεπτά μετά την τελευταία τροφοδοσία χαρτιού απενεργοποιούνται αυτόματα όλοι οι καταναλωτές που δεν χρειάζονται. Η ένδειξη «Έτοιμο για λειτουργία» αναβο- σβήνει σύντομα ανά τακτά χρονικά δια-

Με την τροφοδοσία χαρτιού ξεκινά ο κα- ταστροφέας εγγράφων αυτόματα.12/2014 SECURIO B 22 147

Αντιμετώπιση προβλημάτων Ένδειξη Βλάβη Αντιμετώπιση βλάβης

Έχετε εισάγει πάρα πολύ χαρτί. Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα πίσω και σπρώχνει το χαρτί προς τα έξω.

• Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.

• Βάλτε τη μισή ποσότητα χαρτιού.

• Εισάγετε το χαρτί διαδοχικά.

• Το μοτέρ υπερφορτώθηκε. Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περίπου 15 - 20 λεπτά.

• Κατά τον τεμαχισμό χαρτιών προέκυψε κάποιο σφάλμα. Αφαιρέστε το χαρτί από τη σχισμή εισαγωγής ώστε να ελευθερωθεί το φωτοκύτταρο.

• Αδειάστε το δοχείο με το κομμένο υλικό.

Εάν πριν από την αφαίρεση του δοχείου πατήσετε σύντομα το πλήκτρο αντιστροφής, τότε ένα μέρος του κομμένου υλικού κοπής θα επιστέψει μέσα στον κοπτικό μηχανισμό.

• Τοποθετήστε το δοχείο με το κομμένο υλικό σωστά μέσα στη βάση.148 SECURIO B 22 12/2014

7 Καθαρισμός και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη ηλεκτρική τάση! Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα. Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή. Λιπαίνετε τον κοπτικό μηχανισμό όταν μειωθεί η απόδοση κοπής, δημι- ουργούνται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων (μόνο για κοπή τεμαχίου): Για το σκοπό αυτό χρησι- μοποιείτε μόνο το ειδικό λάδι μπλοκ κοπής της HSM:

• Μέσα από το άνοιγμα εισόδου του χαρ- τιού ψεκάστε ειδικό λάδι στους

δρους κοπής καθόλο το πλάτος.

• Λειτουργήστε για 10 δευτερόλεπτα τον κοπτικό μηχανισμό χωρίς χαρτιά σε διαρ- κή λειτουργία. Η χαρτόσκονη και τα σωματίδια ξεκολ- λούν και φεύγουν. 8 Απόρριψη / Ανακύκλωση Οι παλιές ηλεκτρικές και ηλεκτρο- νικές συσκευές περιέχουν διάφο- ρα πολύτιμα υλικά, αλλά και επι- κίνδυνες ουσίες, που είναι απαραί- τητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονι- κών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.12/2014 SECURIO B 22 149

9 Τεχνικά στοιχεία Είδος κοπής Λωρίδες Κοπή τεμαχίου Μέγεθος κοπής (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Βαθμός ασφαλείας DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Απόδοση κοπής* (φύλλα) DIN A4 70 g/m

Ταχύτητα κοπής 80 mm/s 90 mm/s Βάρος 11 kg 12 kg Πλάτος εργασίας 240 mm Σύνδεση 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz 100 V, 50 - 60 Hz Μέγιστη ισχύς για μέγιστο αριθμό φύλλων 440 W Κατανάλωση ρεύματος σε κατάσταση ετοι-

< 2 Wh Τρόπος λειτουργίας Συνεχής λειτουργία Συνθήκες περιβάλλοντος σε λειτουργία: Θερμοκρασία Σχετική υγρασία Υψόμετρο (NN) -10 °C έως +25 °C max. 90 %, χωρίς συμπύκνωση max. 2.000 m Διαστάσεις ΠxΥxΒ (mm) 375 x 310 x 600 Όγκος του δοχείου συλλογής 33 l Στάθμη πίεσης θορύβου (λειτουργία χωρίς φορτίο / Υπό φορτίο) 57 dB(A) / 59 dB(A) Ένταση θορύβου αξιολόγησης A (LWAd λειτουργία χωρίς φορτίο) 75,0 dB

• Ο μέγιστος αριθμός φύλλων (DIN A4, 70 g/m² ή 80 g/m²), τροφοδοσία κατά μήκος, που μπορούν να τεμαχιστούν σε μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρ- τιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει. Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2006/95/EΚ

• Οδηγία ΗΜΣ 2004/108/EΚ
