INSTRUKCJA OBSŁUGI Securio B22c HSM

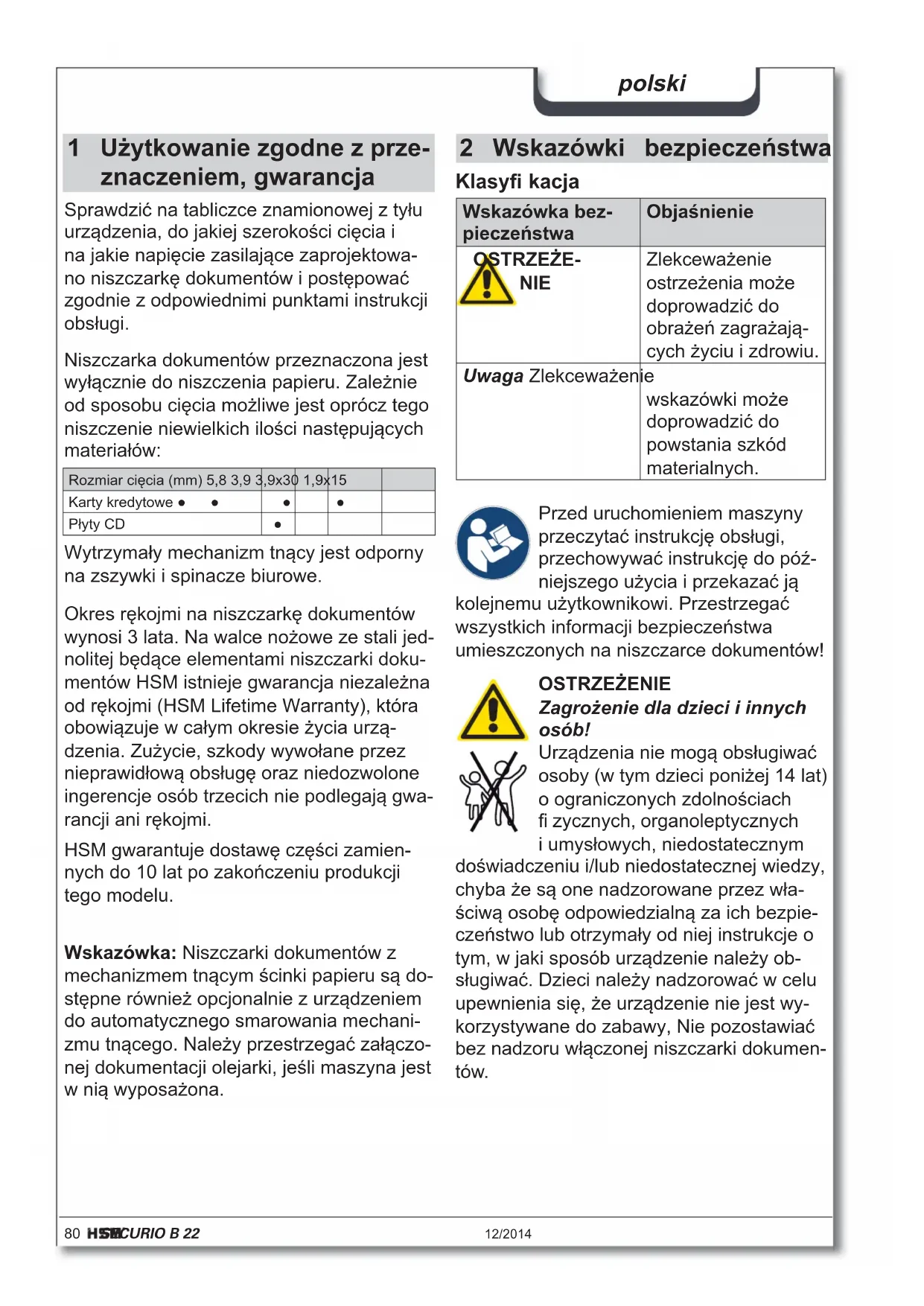

• RoHS-direk v 2011/65/EU EF-samsvarserklæringen kan fås hos produsenten.80 SECURIO B 22 12/2014 polski 2 Wskazówki bezpieczeństwa Klasyfi kacja Wskazówka bez- pieczeństwa Objaśnienie OSTRZEŻE- NIE Zlekceważenie ostrzeżenia może doprowadzić do obrażeń zagrażają- cych życiu i zdrowiu. Uwaga Zlekceważenie wskazówki może doprowadzić do powstania szkód materialnych. Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do póź- niejszego użycia i przekazać ją kolejnemu użytkownikowi. Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów! OSTRZEŻENIE Zagrożenie dla dzieci i innych osób! Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez wła- ściwą osobę odpowiedzialną za ich bezpie- czeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy ob- sługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wy- korzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumen- tów. 1 Użytkowanie zgodne z prze- znaczeniem, gwarancja Sprawdzić na tabliczce znamionowej z tyłu urządzenia, do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowa- no niszczarkę dokumentów i postępować zgodnie z odpowiednimi punktami instrukcji obsługi. Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów: Rozmiar cięcia (mm) 5,8 3,9 3,9x30 1,9x15 Karty kredytowe ●● ● ● Płyty CD ● Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Wskazówka: Niszczarki dokumentów z mechanizmem tnącym ścinki papieru są do- stępne również opcjonalnie z urządzeniem do automatycznego smarowania mechani- zmu tnącego. Należy przestrzegać załączo- nej dokumentacji olejarki, jeśli maszyna jest w nią wyposażona. Okres rękojmi na niszczarkę dokumentów wynosi 3 lata. Na walce nożowe ze stali jed- nolitej będące elementami niszczarki doku- mentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urzą- dzenia. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwa- rancji ani rękojmi. HSM gwarantuje dostawę części zamien- nych do 10 lat po zakończeniu produkcji tego modelu.12/2014 SECURIO B 22 81 polski OSTRZEŻENIE Niebezpieczne napięcie zasilające! Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym. – Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parame- trami podanymi na tabliczce znamionowej. – Należy zapewnić łatwy dostęp do wtyczki sieciowej. – Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wo- dzie ani przewodu zasilającego, ani wtyczki sieciowej. – Nigdy nie dotykać wtyczki sieciowej mo- krymi rękoma. – Nie wyciągnąć wtyczki sieciowej z gniaz- da wtykowego, ciągnąc za przewód zasi- lający, lecz zawsze trzymając za wtyczkę sieciową. – Urządzenie należy użytkować wyłączenie w pomieszczeniach suchych. Nie należy go użytkować w pomieszczeniach wilgot- nych ani w czasie deszczu. Urządzenie i przewód należy regularnie sprawdzać po wzglę- dem uszkodzeń. W razie uszko- dzenia lub nieprawidłowego dzia- łania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego. – Urządzenie, wtyczkę sieciową i prze- wód zasilający należy trzymać z dala od otwartego płomienia i gorących po- wierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli. Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez per- sonel serwisowy HSM i techników serwisowych naszych partnerów kontraktowych. Adresy punktów serwisowych, patrz stro- na 160. Uwaga Niebezpieczeństwo w wyniku nieprawidłowego użytkowania Urządzenie należy użytkować wyłącznie zgodnie z danymi zawartymi w rozdziale „Użytkowanie zgodne z przeznaczeniem“. OSTRZEŻENIE

iebezpieczeństwo obrażeń ciała! Nigdy nie wkładać rąk w szczelinę doprowadzania papieru. Niebezpieczeństwo zranienia w wyniku wciągnięcia! Długie włosy, luźną odzież, krawa- ty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd. Niebezpieczeństwo zranienia w wyniku odprysków! Podczas niszczenia twardych kart kredyto- wych, dysków CD lub dyskietek nosić okula- ry ochronne.82 SECURIO B 22 12/2014 polski 3 Schemat poglądowy 4 Zakres dostawy Akcesoria

• 10 worków na odpady papierowe nr zamów. 1.661.995.150

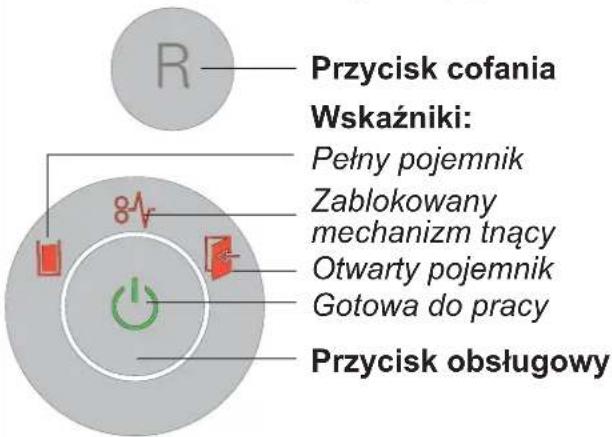

• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403 Adresy punktów serwisowych, patrz stro- na 160. Elementy obsługi i sygnalizacji Przycisk cofania Wskaźniki: Pełny pojemnik Zablokowany mechanizm tnący Otwarty pojemnik Gotowa do pracy Przycisk obsługowy

• Niszczarka dokumentów zapakowana w karton

• Przewód zasilania sieciowego

• 5 worków na odpady papierowe

• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)

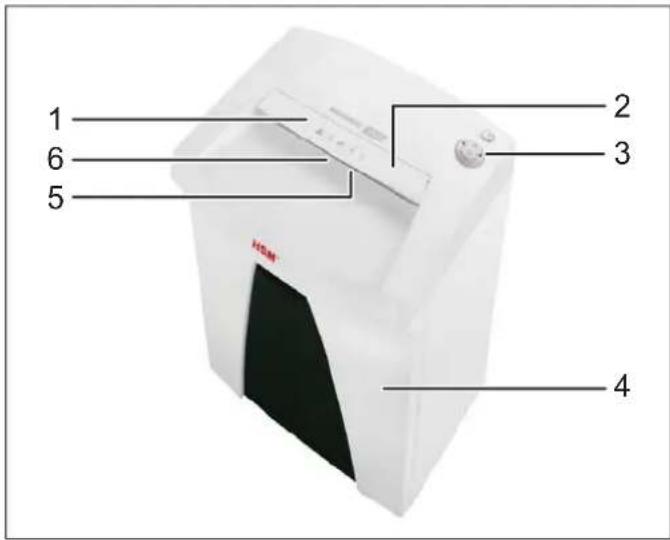

1 Informacje bezpieczeństwa 2 Element zabezpieczający 3 Zespół obsługi i sygnalizacji 4 Pojemnik na ścinki 5 Otwór podawania 6 Zapora świetlna12/2014 SECURIO B 22 83 polski 5 Obsługa OSTRZEŻENIE Przed włączeniem maszyny nale- ży się upewnić, czy uwzględniono wszystkie wskazówki bezpieczeń- stwa. Włączanie niszczarki dokumentów

• Włożyć wtyczkę sieciową maszyny do prawidłowo zainstalowanego gniazda wtykowego.

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I”.

• Nacisnąć przycisk obsługowy. Wskaźnik „Gotowa do pracy“ świeci się. Niszczenie papieru

• Po wprowadzeniu papieru zapora świetl- na uruchamia automatycznie mechanizm tnący. 2 s po ponownym zwolnieniu zapory świetlnej w otworze podajnika papieru na- stępuje automatyczne wyłączenie mecha- nizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości. Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy. Wskaźnik „Gotowa do pracy“ gaśnie.

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0”. Niszczenie płyt CD i kart kredytowych (patrz „Użytkowanie zgodne z prze- znaczeniem”) OSTRZEŻENIE Zależnie od rodzaju materiału, pod- czas niszczenia płyt CD może dojść do powstawania odprysków. Z tego powodu należy nosić okulary ochronne. Prosimy pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały. Wkładać płyty CD / karty kredytowe po środku otworu podajnika. Pozostałe tryby pracy:

• Tryb pracy ciągłej Zastosowanie: Niszczenie większych ilości papieru Działanie: mechanizm tnący pracuje nie- przerwanie. Jeżeli przez 2 minuty nie zostanie do- prowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości. Start: nacisnąć przycisk obsługowy przez 3 sekundy. Wcześniejsze wyłączenie: nacisnąć przy- cisk obsługowy.
• Tryb czuwania (stand by) Działanie: 2 minuty po ostatnim wprowa- dzeniu papieru wyłączane są automatycz- nie wszystkie niepotrzebne podzespoły. Wskaźnik „Gotowa do pracy“ pulsuje krót- ko w regularnych odstępach czasu. Po wprowadzeniu papieru niszczarka do- kumentów uruchamia się samoczynnie.84 SECURIO B 22 12/2014 polski 6 Usuwanie zakłóceń Wyświetla- ny symbol Zakłóce- nie Usuwanie zakłócenia Świeci się ciągle Zaklesz- czenie papieru Wprowadzono za dużo papieru na raz. Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.

• Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.

• Zmniejszyć o połowę grubość stosu papieru.

• Wprowadzić papier po kolei. Przecią- żenie

• Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 15 - 20 min, aż urządzenie przestygnie. Migające światło Ogólna sygna- lizacja usterki

• Podczas niszczenia papieru wystąpił błąd. Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić zaporę świetlną. Pojemnik na ścinki papiero- we pełny

• Opróżnić pojemnik na ścinki papierowe. Wskazówka: Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego. Otwarty pojemnik

• Prawidłowo włożyć pojemnik na ścinki w szafkę dolną.12/2014 SECURIO B 22 85 polski 7 Czyszczenie i konserwacja OSTRZEŻENIE Niebezpieczne napięcie zasila- jące! Przed czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego. Czyścić urządzenie tylko przy użyciu mięk- kiej ściereczki z dodatkiem łagodnego roz- tworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wniknęła woda. W razie spadku wydajno- ści cięcia, wzrostu pozio- mu szumów lub po każ- dym opróżnieniu pojemni- ka na ścinki należy naoli- wić mechanizm tnący (tylko przy szatkowa- niu w ścinku). W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożo- we na całej szerokości otworu podajnika papieru.

• Włączyć mechanizm tnący na około 10 sekund bez wkładania papieru w try- bie pracy ciągłej. Pył i ścinki papieru są wtedy usuwane.

Usuwanie odpadów / recykling Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie nale- ży nigdy wrzucać starych urządzeń do po- zostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzy- stać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elek- trycznych i elektronicznych. Wszystkie opa- kowania powinny zostać poddane przyja- znemu dla środowiska unieszkodliwieniu.86 SECURIO B 22 12/2014 polski 9 Dane techniczne Rodzaj cięcia Cięcie w paski Cięcie w ścinki Rozmiar cięcia (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Poziom tajności DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Przepustowość* (arkuszy) 70 g/m

Prędkość szatkowania 80 mm/s 90 mm/s Ciężar 11 kg 12 kg Szerokość robocza cięcia 240 mm Przyłącze elektryczne 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz 100 V, 50 - 60 Hz Moc przy maksymalnej liczbie arkuszy 440 W Zużycie energiiw trybie gotowości do pracy < 2 Wh Tryb pracy praca ciągła Warunki otoczenia podczas pracy: Temperatura Względna wilgotność powietrza Wysokość n.p.m. od -10 °C do +25 °C maks. 90 %, nieskondensowane maks. 2 000 m Wymiary szer. x głęb. x wys. (mm) 375 x 310 x 600 Pojemność pojemnika na ścinki 33 l Poziom emitowanego ciśnienia akustycznego (bieg jałowy/pełne obciążenie) 57 dB(A) / 59 dB(A) Poziom mocy akustycznej skorygowany charakterystyką częstotliwościową typu A (LWAd w biegu jałowym) 75,0 dB

• Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania. Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE

• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE
