Securio B22c - Evrak imha makinesi HSM - Ücretsiz kullanım kılavuzu

Ürün Tipi	Belge Yok Edici
Marka	HSM
Model	Securio B22c
Kesim Türü	Şerit veya Parçacık Kesim
Kesim Genişlikleri	5,8 mm (şerit); 3,9 mm; 3,9 x 30 mm; 1,9 x 15 mm (parçacık)
Güvenlik Seviyesi (DIN 66399)	Şerit için P-2 / O-2 / T-2 (E-2); Parçacık için P-4 / T-4 / E-3 (F-1) ve P-5 / T-5 / E-4 (F-2)
Kesim Kapasitesi (70 g/m², A4)	22-24 yaprak (5,8 mm şerit); 9-11 yaprak (1,9x15 mm parçacık)
Kesim Hızı	80 mm/s (şerit); 90 mm/s (parçacık)
Giriş Genişliği	240 mm
Ağırlık	11 kg (şerit kesim); 12 kg (parçacık kesim)
Boyutlar (G x D x Y)	375 x 310 x 600 mm
Atık Kutusu Hacmi	33 L
Elektrik Beslemesi	230 V, 50 Hz (diğer versiyonlar mevcut)
Maks. Güç Tüketimi	440 W
Bekleme Güç Tüketimi	< 2 Wh
Ses Seviyesi (boş / yüklü)	57 dB(A) / 59 dB(A)
Çalışma Modu	Sürekli çalışma; sürekli mod mümkün
Çevre Koşulları	-10 °C ile +25 °C; maks. %90 nem; maks. 2000 m rakım
Yok Edilebilir Malzemeler	Kağıt, zımba teli, ataş, kredi kartı, CD (kesim türüne göre)
Bakım	Kesim ünitesini düzenli olarak HSM özel yağı ile yağlayın
Garanti	3 yıl; çelik kesim silindirlerinde ömür boyu garanti (HSM Lifetime Warranty)
Yedek Parçalar	Üretim sona erdikten sonra 10 yıla kadar temin edilebilir

Sık sorulan sorular - Securio B22c HSM

Aynı anda en fazla kaç yaprak koyabilirim?

Maksimum yaprak sayısı kesim türüne bağlıdır. 5,8 mm şerit kesim için 70 g/m² kağıtta 22-24 yaprak; 1,9x15 mm parçacık kesim için 9-11 yaprak. Sıkışmaları önlemek için bu sınırlara uyun.

CD ve kredi kartlarını yok edebilir miyim?

Evet, kesim türüne bağlı olarak. Çapraz kesim (parçacık) modelleri CD ve kredi kartlarını yok edebilir. Parçalar sıçrayabileceğinden koruyucu gözlük takın.

Kağıt sıkışması durumunda ne yapmalıyım?

Yok edici otomatik geri vites işlevine sahiptir. Sıkışma devam ederse geri vites düğmesine (R) basın. Kağıt yığınının yarısını çıkarın ve yaprakları tek tek yeniden besleyin.

Kesim ünitesini nasıl yağlamalıyım?

Yalnızca HSM özel yağı kullanın. Besleme yarığından kesim silindirlerinin tüm genişliğine püskürtün, ardından yok ediciyi yaklaşık 10 saniye sürekli modda boşta çalıştırın.

Işık neden yanıp sönüyor?

Yanıp sönen bir ışık genel bir hata, atık kutusunun dolu veya açık olması ya da aşırı yük anlamına gelebilir. Kılavuzun Sorun Giderme bölümüne bakın: yarıktaki kağıdı çıkarın, atık kutusunu boşaltın veya motoru 15-20 dakika soğumaya bırakın.

Bekleme modunda elektrik tüketimi nedir?

Bekleme modunda tüketim 2 Wh'den azdır. Cihaz, son belge beslemesinden 2 dakika sonra otomatik olarak bekleme moduna geçer.

Yok edici ataş ve zımba tellerini kesebilir mi?

Evet, sağlam kesim mekanizması zımba tellerine ve ataşlara dayanıklıdır. Ancak bant veya bağlama malzemesi gibi dolanabilecek nesneleri yok etmekten kaçının.

Garanti süresi nedir?

Cihaz için garanti 3 yıldır. Ayrıca HSM, çelik kesim silindirlerinde yasal garantiden bağımsız olarak ömür boyu garanti (HSM Lifetime Warranty) sunar.

Satın aldıktan sonra yedek parça temin edebilir miyim?

Evet, HSM bu modelin üretim sona erdikten sonra 10 yıla kadar yedek parça bulunabilirliğini garanti eder.

Yok edicinin dışını nasıl temizlemeliyim?

Cihazı kapatın ve fişini çekin. Yumuşak bir bez ve aşındırıcı olmayan sabunlu su ile temizleyin. Suyun içeri girmemesine dikkat edin.

KULLANIM KILAVUZU Securio B22c HSM

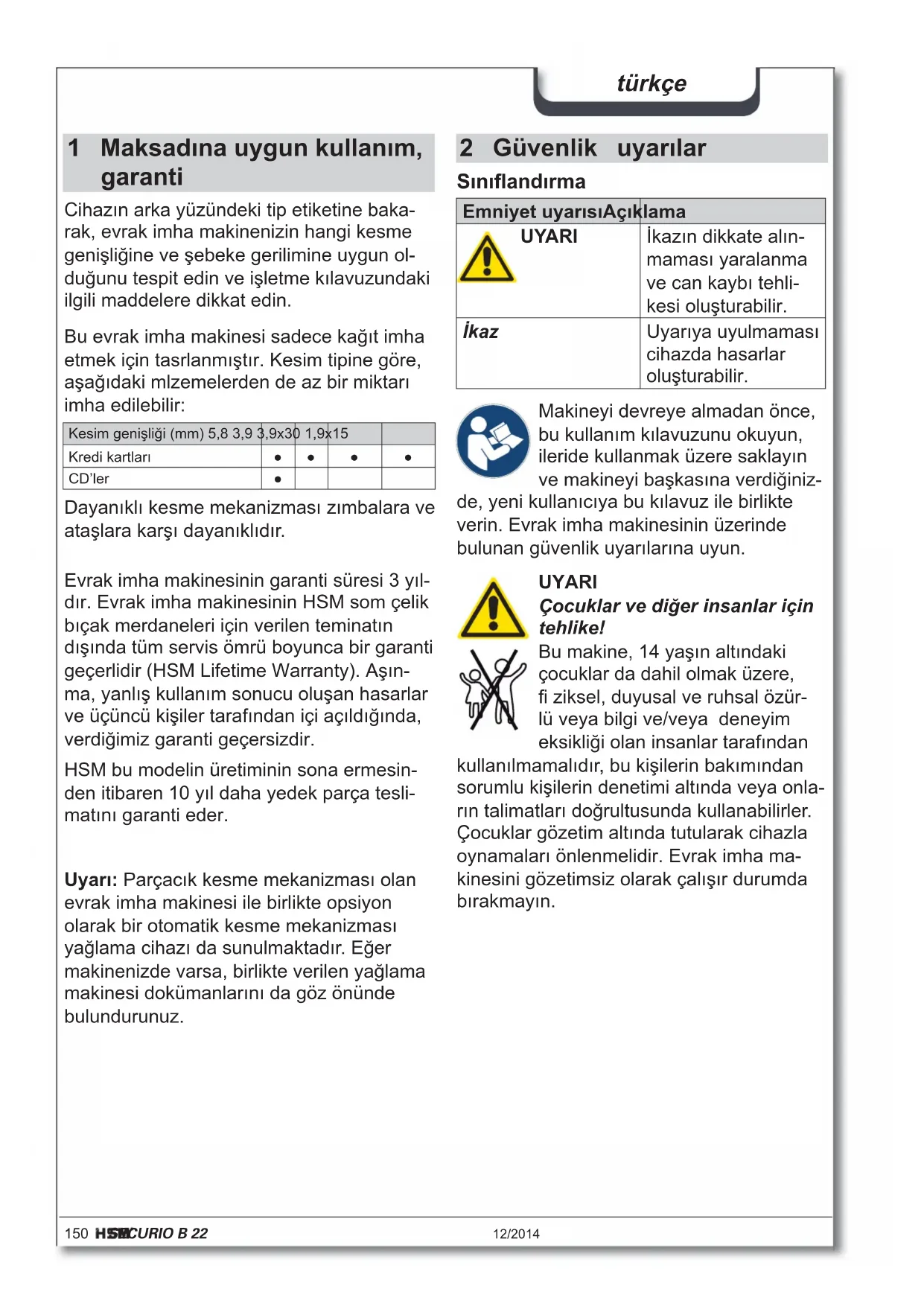

1 Maksadına uygun kullanım, garanti

Cihazın arka yüzündeki tip etiketine bakarak, evrak imha makinenizin hangi kesme genişliğine ve şebeke gerilimine uygun olduğunu tespit edin ve işletme kılavuzundaki ilgili maddelere dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 5,8 3,9 3,9x30 1,9x15
Kredi kartları	●	●	●	●
CD’ler	●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

HSM bu modelin üretiminin sona ermesinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

Uyarı: Parçacık kesme mekanizması olan evrak imha makinesi ile birlikte opsiyon olarak bir otomatik kesme mekanizması yağlama cihazı da sunulmaktadır. Eğer makinenizde varsa, birlikte verilen yağlama makinesi dokümanlarını da göz önünde bulundurunuz.

2 Güvenlik uyarılar

Siniflandırma

Emniyet uyarısıAçıklama
	İkazın dikkate alın-maması yaralanma ve can kaybı tehli-kesi oluşturabilir.
İkaz	Uyarıya uyulmaması cihazda hasarlar oluşturabilir.

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin. Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

UYARI

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere,
fi ziksel, duyusal ve ruhsal özür-
lü veya bilgi ve/veya deneyim
eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir. Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

UYARI

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Kıymıklarla yaralanma tehlikesi!

Sert kredi kartlarını veya CD'leri imha ederken koruyucu gözlük takın.

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Evrak imha makinesinin içine su girme-melidir. Şebeke kablosunu ve fişini suya batırmayınız.
  – Şebeke fişine ıslak ellerle dokunmayınız.
• Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.
• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.

Cihazda ve kablosunda düzenli hasar kontrolü yapınız. Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya ni değiştirirken veya temizlerken ve şebeke fişini çekin.

- Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezleri-nin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknis-yenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz. sayfa 160.

ikaz

Hatalı kullanımdan kaynaklanan tehlike

Bu makine sadece „Amacına Uygun Kullanım“ bölümünde verilen bilgilere göre kullanılmalıdır.

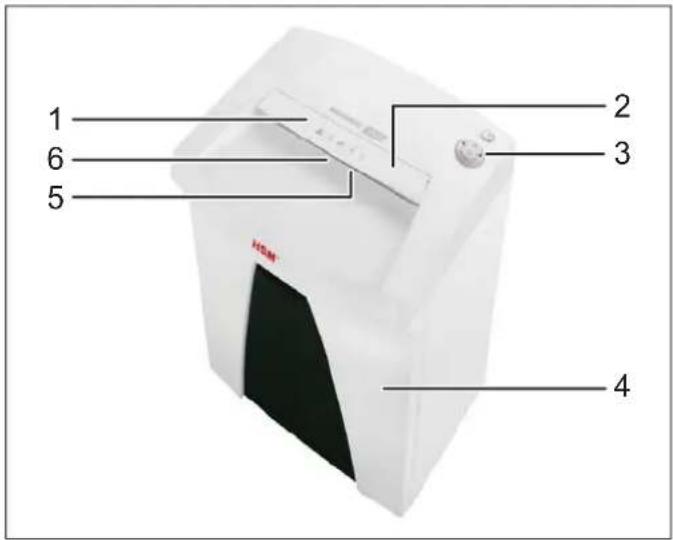

3 Genel bakış

1 Güvenlik uyarıları
2 Güvenlik elemanı
3 Kontrol ve gösterge ünitesi
4 Kesilen malzeme haznesi
5 Kağıt ve kredi kartı besleme açıklığı
6 Işikli bariyer

4 Teslimat içeriği

• Evrak imha makinesi olarak bir karton içerisinde
• Şebeke bağlantı kablosu
  • 5 Kesilen malzeme torbaları
• 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbalari Sip. No. 1.661.995.150
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 160.

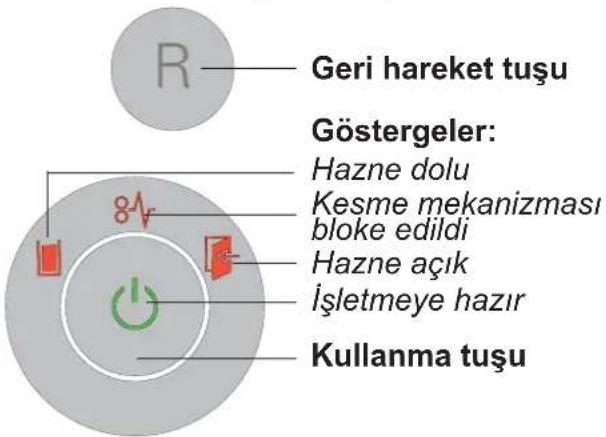

Kontrol ve gösterge elemanları

5 Kullanılması

UYARI

Makineyi çalıştırmadan önce, tüm güvenlik uyarlarına dikkat edildiğinden emin olun.

Evrak imha makinesinin çalıştırılması

• Makinenin şebeke fişini kurallara uygun olarak monte edilmiş bir prize takın.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «I» konumuna getirin.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

• Kağıt yerleştirildiğinde, kesme mekanizmasının ışıklı bariyeri çalışmaya başlar.
  Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 2 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

CD'lerin ve kredi kartlarının parçalanması (bkz. "Maksadına uygun kullanım")

UYARI

CD parçalanırken malzeme cinsi- ne bağlı olarak kıymıklar oluşabilir. Bu sebepten koruyucu gözlük takınız.

Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız. CD/kredi kartı besleme açıklığının ortasından içeriye veriniz.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Diğer çalışma modları:

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır.

2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.

Başlama: Kullanma tuşuna 3 saniye basın. Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır.

«İşletmeye hazır» lambası kısa aralıklarla yanıp söner.

Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

6 Arıza giderme

Gösterge	Arıza Arıza	giderme
Sürekli ışık	Kağıt birikmesi	Bir seferde çok fazla kağıt yerleştirdiniz.➢ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.Kağıt istifini yarıya indirin.Kağıtları arka arkaya yerleştirin.
	Aşırı yüklenme	Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin.
Yanıp sönen lamba	Genel arıza gösterge-leri	Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarıya çekin.
[3GH4]	Kesilen malzeme haznesi dolu.	Kesilen malzeme haznesini boşaltın.Uyarı:Hazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir.
	Hazne açık	Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin.

7 Temizlik ve bakım

UYARI
Tehlikeli şebeke gerilimi!

Evrak imha makinesini kapatın ve şebeke fişini çekin.

Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yapar- ken cihazın içine su girmemelidir.

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttıktan sonra, kesme mekanizması daima yağlanmalıdır (sadece partikül keserken):

Sadece HSM kesme bloğu özel yağı kullanınız:

- Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.

- Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.

▶ Kağıt tozları ve partiküller çözülür.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda ci-hazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

9 Teknik bilgiler

Kesme tipi	Şerit genişliği		Partikül kesimi
Kesim boyu (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Güvenlik seviyesi DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Kesme gücü* (Yaprak) DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Kesme hızı	80 mm/s		90 mm/s
Ağırlık	11 kg		12 kg
Çalışma genişliği	240 mm
Bağlantı	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Kapasite maks. yaprak sayısında	440 W
Enerji tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli işletme
İşletmedeki ortam koşulları:Sıcaklıkbağıl nemDeniz seviyesinden yükseklik	-10°C ile +25°C arasımaks. % 90, yoğuşmasızmaks. 2.000 m
Boyutlar G x D x Y (mm)	375 x 310 x 600
Toplama haznesinin hacmi	33 l
Emisyon ses basıncı seviyesi(boşta çalışırken / yük altında)	57 dB(A) / 59 dB(A)
A- değerlendirmeli ses gücü seviyesi (rö-lantideki LWAd değeri)	75,0 dB

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB
• EMU Direktifi 2004/108/AB
• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.

HSM®

HSM GmbH + Co. KG

Austraße 1-9
