Securio B22c - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de document
Marque	HSM
Modèle	Securio B22c
Type de coupe	Coupe en bandes ou en particules
Largeurs de coupe	5,8 mm (bandes) ; 3,9 mm ; 3,9 x 30 mm ; 1,9 x 15 mm (particules)
Degré de sécurité (DIN 66399)	P-2 / O-2 / T-2 (E-2) pour bandes ; P-4 / T-4 / E-3 (F-1) et P-5 / T-5 / E-4 (F-2) pour particules
Capacité de coupe (70 g/m², A4)	22-24 feuilles (bandes 5,8 mm) ; 9-11 feuilles (particules 1,9x15 mm)
Vitesse de coupe	80 mm/s (bandes) ; 90 mm/s (particules)
Largeur d'introduction	240 mm
Poids	11 kg (coupe en bandes) ; 12 kg (coupe en particules)
Dimensions (L x P x H)	375 x 310 x 600 mm
Volume du collecteur	33 L
Alimentation électrique	230 V, 50 Hz (autres versions disponibles)
Puissance consommée (max.)	440 W
Consommation en veille	< 2 Wh
Niveau sonore (à vide / en charge)	57 dB(A) / 59 dB(A)
Mode de fonctionnement	Fonctionnement permanent ; mode continu possible
Conditions ambiantes	-10 °C à +25 °C ; humidité max. 90 % ; altitude max. 2000 m
Matériaux destructibles	Papier, agrafes, trombones, cartes de crédit, CD (selon type de coupe)
Entretien	Huiler régulièrement le bloc de coupe avec de l'huile spéciale HSM
Garantie	3 ans ; garantie à vie (HSM Lifetime Warranty) sur les cylindres de coupe en acier
Pièces détachées	Disponibles jusqu'à 10 ans après la fin de production

FOIRE AUX QUESTIONS - Securio B22c HSM

Quel est le nombre maximum de feuilles que je peux introduire à la fois ?

Le nombre maximum de feuilles dépend du type de coupe. Pour la coupe en bandes de 5,8 mm, comptez 22-24 feuilles de 70 g/m² ; pour la coupe en particules de 1,9x15 mm, comptez 9-11 feuilles. Respectez ces limites pour éviter les bourrages.

Puis-je détruire des CD et des cartes de crédit ?

Oui, selon le type de coupe. Les modèles à coupe croisée (particules) peuvent détruire des CD et des cartes de crédit. Portez des lunettes de protection, car des éclats peuvent se former.

Que faire en cas de bourrage papier ?

Le destructeur dispose d'une fonction de marche arrière automatique. Si le bourrage persiste, appuyez sur le bouton retour (R). Retirez la moitié de la pile de papier et réintroduisez les feuilles une par une.

Comment huiler le bloc de coupe ?

Utilisez uniquement de l'huile spéciale HSM. Vaporisez-la sur toute la largeur des cylindres de coupe par la fente d'alimentation, puis laissez le destructeur fonctionner à vide en mode continu pendant environ 10 secondes.

Pourquoi le voyant clignote-t-il ?

Un voyant clignotant peut indiquer une erreur générale, un collecteur plein ou ouvert, ou une surcharge. Consultez la section Dépannage de la notice : retirez le papier de la fente, videz le collecteur ou laissez refroidir le moteur 15 à 20 minutes.

Quelle est la consommation électrique en veille ?

La consommation en mode veille est inférieure à 2 Wh. L'appareil passe automatiquement en veille 2 minutes après la dernière introduction de documents.

Est-ce que le destructeur peut couper des trombones et des agrafes ?

Oui, le mécanisme de coupe robuste résiste aux agrafes et aux trombones. Cependant, évitez de détruire des objets susceptibles de s'entortiller comme des bandes ou du matériel de ligaturage.

Quelle est la durée de garantie ?

La garantie est de 3 ans sur l'appareil. De plus, HSM offre une garantie à vie (HSM Lifetime Warranty) sur les cylindres de coupe en acier, indépendante de la garantie légale.

Puis-je obtenir des pièces détachées après l'achat ?

Oui, HSM garantit la disponibilité des pièces détachées jusqu'à 10 ans après la fin de production de ce modèle.

Comment nettoyer l'extérieur du destructeur ?

Éteignez l'appareil et débranchez-le. Nettoyez-le avec un chiffon doux et de l'eau savonneuse non corrosive. Veillez à ce que l'eau ne pénètre pas à l'intérieur.

MODE D'EMPLOI Securio B22c HSM

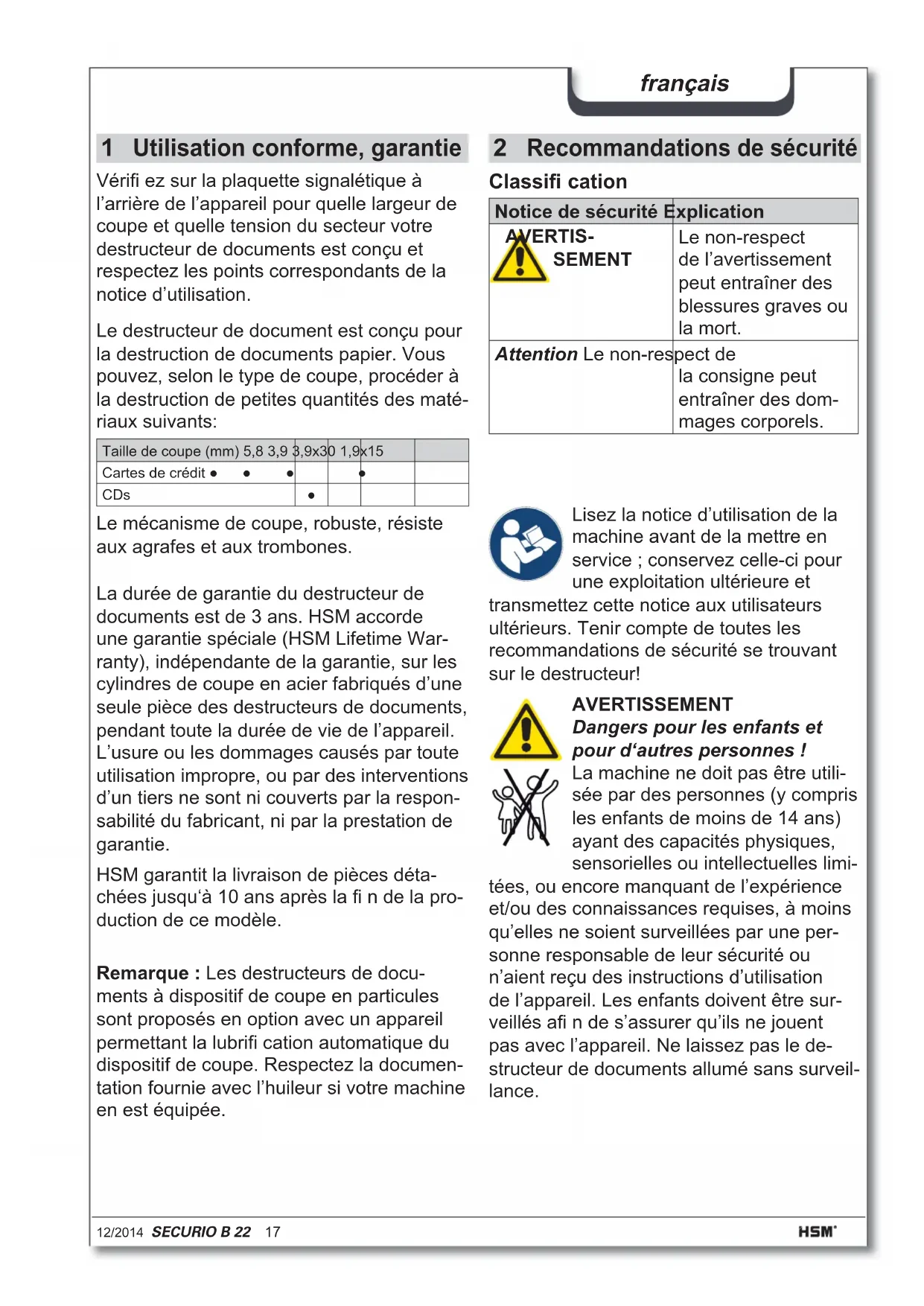

1 Utilisation conforme, garantie

Vérifi ez sur la plaquette signalétique à l'arrière de l'appareil pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu et respectez les points correspondants de la notice d'utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 5,8 3,9 3,9x30 1,9x15
Cartes de crédit ● ● ●		●
CDs	●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones.

La durée de garantie du destructeur de documents est de 3 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule pièce des destructeurs de documents, pendant toute la durée de vie de l'appareil. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

HSM garantit la livraison de pièces déta- chées jusqu'à 10 ans après la fi n de la pro- duction de ce modèle.

Remarque : Les destructeurs de documents à dispositif de coupe en particules sont proposés en option avec un appareil permettant la lubrifi cation automatique du dispositif de coupe. Respectez la documentation fournie avec l'huileur si votre machine en est équipée.

2 Recommandations de sécurité

Classifi cation

Notice de sécurité Explication
RTIS-SEMENT	Le non-respect de l'avertissement peut entraîner des blessures graves ou la mort.
Attention Le non-respect de la consigne peut entraîner des dom-mages corporels.

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!

AVERTISSEMENT

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limi-

tées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afi n de s'assurer qu'ils ne jouent pas avec l'appareil. Ne laissez pas le de-structeur de documents allumé sans surveillance.

français

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l'ouverture d'insertion du papier.

Danger de blessure par attraction.

Ne pas approcher l'ouverture d'in- sertion du papier avec des che- veux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

Danger de blessure par éclats !

Porter des lunettes de protection lors de la destruction de CD et cartes de crédit rigides.

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la

machine peut entraîner une électrocution.

• Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.
• Assurez-vous que la prise secteur est accessible.
• Evitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fi che secteur dans l'eau.
• Ne touchez jamais la fi che secteur lorsque vous avez les mains mouillées.
• Ne tirez jamais sur le câble pour débrancher la fi che de la prise secteur, tenez toujours la fi che.
• Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.

Vérifi ez régulièrement que l'appareil et les câbles ne présentent aucun dommage. Eteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranchez la prise secteur.

- Gardez l'appareil, la fi che secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.

Les travaux d'entretien liés au retrait de caches du bâti ne doivent être effectués que par le service après-vente HSM et les techniciens de maintenance de nos partenaires agréés.

Pour les adresses du service clientèle, voir page 160.

Attention Danger résultant d'une utilisation non conforme

Utilisez la machine uniquement selon les consignes du chapitre « utilisation conforme ».

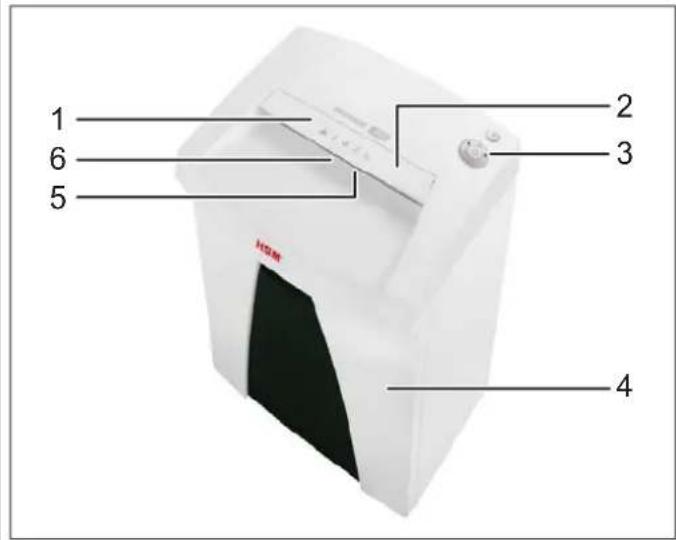

3 Vue générale

1 Recommandations de sécurité
2 Dispositif de sécurité
3 Unité de commande et d'affi chage
4 Collecteur
5 Ouverture d'alimentation
6 Cellule photoélectrique

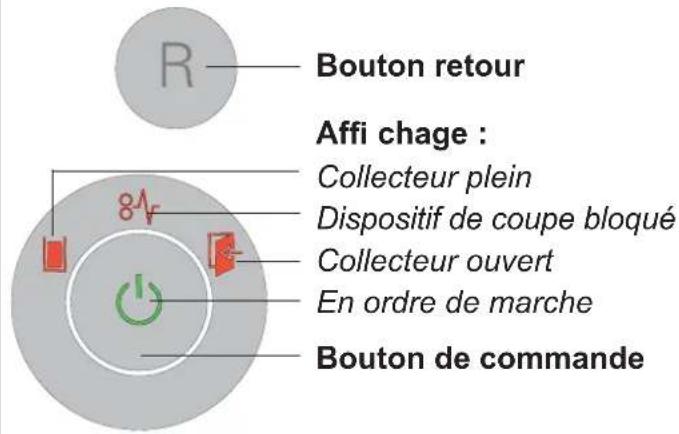

Eléments de commande et d'affi chage

4 Ampleur de la livraison

• Destructeur de documents emballé dans un carton
  • Câble de raccordement secteur
• 5 sacs pour découpures
• Coupe croisée : 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml
• Notice d'utilisation

Accessoires

• 10 sacs à particules n° de commande 1.661.995.150
- Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403

Pour les adresses du service clientèle, voir page 160.

5 Manipulation

AVERTISSEMENT

Avant de mettre la machine en marche, assurezvous que toutes les consignes de sécurité ont été respectées.

Mise en marche

• Branchez la fi che secteur de la machine dans une prise secteur d'installation conforme.
• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I ».
• Appuyez sur le bouton de commande.
  ▶ Le voyant « en ordre de marche » s'allume.

Destruction de documents

• La cellule photoélectrique lance automatiquement le dispositif de coupe lors de l'introduction de documents.

  2 s après que la cellule photoélectrique de l'ouverture d'introduction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en veille.

Destruction de CD et cartes de crédit (voir « Utilisation conforme »)

AVERTISSEMENT

Selon le type de matériau, la destruction des CD peut entraîner des éclats. C'est pourquoi vous

devez porter des lunettes de protection.

Protégez l'environnement et recyclez séparément les différents matériaux.

Insérez le CD/la carte de crédit au milieu de l'ouverture d'alimentation.

Mise hors circuit

• Appuyez sur le bouton de commande.

  Le voyant « en ordre de marche » s'éteint.

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « 0 ».

Autres modes de fonctionnement

- Mode permanent

Utilisation : Destruction de grandes quantités de papier

Fonction : Le dispositif de coupe fonctionne en continu.

Si aucun matériau n'est introduit après 2 minutes, le dispositif de coupe se met à l'arrêt et le destructeur de documents se met en veille.

Démarrage : Maintenez appuyé le bouton de commande pendant 3 secondes.

Annulation prématurée : Appuyez sur le bouton de commande.

- Mode stand by

Fonction : Tous les consommateurs de courant inutiles sont automatiquement mis à l'arrêt 2 minutes après la dernière introduction de documents.

L'affi chage « en ordre de marche » cli-gnote à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.

6 Elimination de défauts

Affi chage	Panne Elimination des pannes
Allumage ininter-rompu	Bourrage papier	Vous avez introduit trop de papier à la fois.➢ Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier.Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier.Retirez la moitié de la pile de papier.Introduisez les documents les uns après les autres.
	Sur-charge	Le moteur a subi une surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.
Témoin clignotant	Affi chage des erreurs générales	Une erreur est survenue pendant la destruction du papier.Retirez le papier de la fente d'alimentation, de sorte que la cellule photoélectrique soit libre.
	Collecteur plein	Videz le collecteur.Remarque :Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe.
	Collecteur ouvert	Positionnez correctement le collecteur dans le compartiment inférieur.

7 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur.

Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de bruits ou à chaque fois

que vous videz le collecteur (Coupe croisée)

Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

• Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
• Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent.
  Poussière de papier et particules sont ainsi éliminées.

8 Traitement des déchets / recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité.

En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afi n qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

9 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5,8 3,9 3,9 x 30 1,9 x	15
Degré de sécurité DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Rendement de coupe* (feuille) 70 g/m 2 DIN A4 80 g/m	22 - 2417 - 19	16 - 1813 - 15	12 - 149 - 11	9 - 117 - 9
Vitesse de coupe 80 mm/s	90 mm/s
Poids	11 kg		12 kg
Largeur d'introduction	240 mm
Branchement	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Puissance consommée avec nbre max. de feuilles	440 W
Consommation d'énergie en mode opérationnel	< 2 Wh
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d'utilisation :TempératureHumidité relative de l'airHauteur au-dessus NN	-10°C à +25°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions L x P x H (mm)	375 x 310 x 600
Volume du collecteur	33 l
Niveau sonore (Marche à vide / charge)	57 dB(A) / 59 dB(A)
Niveau de puissance acoustique pondéréA (LWAd en marche à vide)	75,0 dB

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

• Directive basse tension 2006/95/CE
• Directive CEM 2004/108/CE
• Directive LdSD 2011/65/UE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.
