Securio B22c - Uničevalec dokumentov HSM - Brezplačna navodila za uporabo

Vrsta izdelka	Uničevalec dokumentov
Znamka	HSM
Model	Securio B22c
Vrsta reza	Rez v trakove ali delce
Širine reza	5,8 mm (trakovi) ; 3,9 mm ; 3,9 x 30 mm ; 1,9 x 15 mm (delci)
Stopnja varnosti (DIN 66399)	P-2 / O-2 / T-2 (E-2) za trakove ; P-4 / T-4 / E-3 (F-1) in P-5 / T-5 / E-4 (F-2) za delce
Kapaciteta reza (70 g/m², A4)	22-24 listov (trakovi 5,8 mm) ; 9-11 listov (delci 1,9x15 mm)
Hitrost reza	80 mm/s (trakovi) ; 90 mm/s (delci)
Širina vstopa	240 mm
Teža	11 kg (rez v trakove) ; 12 kg (rez v delce)
Mere (D x Š x V)	375 x 310 x 600 mm
Prostornina zbiralnika	33 L
Električno napajanje	230 V, 50 Hz (druge različice so na voljo)
Moč (maks.)	440 W
Poraba v mirovanju	< 2 Wh
Raven hrupa (v prazno / ob obremenitvi)	57 dB(A) / 59 dB(A)
Način delovanja	Stalno delovanje; možnost neprekinjenega načina
Okoljski pogoji	-10 °C do +25 °C ; maks. vlažnost 90 % ; maks. nadmorska višina 2000 m
Uničljivi materiali	Papir, sponke, papirne sponke, kreditne kartice, CD-ji (odvisno od vrste reza)
Vzdrževanje	Redno oljenje rezalnega bloka s posebnim oljem HSM
Garancija	3 leta; doživljenjska garancija (HSM Lifetime Warranty) na jeklene rezalne valje
Rezervni deli	Na voljo do 10 let po koncu proizvodnje

Pogosto zastavljena vprašanja - Securio B22c HSM

Kakšno je največje število listov, ki jih lahko vstavim naenkrat?

Največje število listov je odvisno od vrste reza. Za rez v trakove 5,8 mm upoštevajte 22-24 listov (70 g/m²); za rez v delce 1,9x15 mm upoštevajte 9-11 listov. Upoštevajte te omejitve, da preprečite zamašitve.

Ali lahko uničim CD-je in kreditne kartice?

Da, odvisno od vrste reza. Modeli s prečnim rezom (delci) lahko uničijo CD-je in kreditne kartice. Nosite zaščitna očala, saj lahko nastanejo drobci.

Kaj storiti v primeru zamašitve papirja?

Uničevalec ima samodejno funkcijo vzvratnega teka. Če zamašitev vztraja, pritisnite gumb za vzvratni tek (R). Odstranite polovico svežnja papirja in vstavljajte liste enega za drugim.

Kako oljiti rezalni blok?

Uporabite samo posebno olje HSM. Poškropite ga po celotni širini rezalnih valjev skozi vstopno režo, nato pustite uničevalec delovati v praznem teku v neprekinjenem načinu približno 10 sekund.

Zakaj utripa lučka?

Utripajoča lučka lahko pomeni splošno napako, poln ali odprt zbiralnik ali preobremenitev. Oglejte si razdelek Odpravljanje težav v navodilih: odstranite papir iz reže, izpraznite zbiralnik ali pustite motor, da se ohladi 15-20 minut.

Kakšna je poraba električne energije v mirovanju?

Poraba v načinu mirovanja je manjša od 2 Wh. Naprava samodejno preide v mirovanje 2 minuti po zadnjem vstavljanju dokumentov.

Ali lahko uničevalec reže papirne sponke in sponke?

Da, robusten mehanizem rezanja prenese sponke in papirne sponke. Vendar se izogibajte uničevanju predmetov, ki se lahko zavozlajo, kot so trakovi ali vezalni material.

Kakšna je garancijska doba?

Garancija na napravo je 3 leta. Poleg tega HSM ponuja doživljenjsko garancijo (HSM Lifetime Warranty) na jeklene rezalne valje, neodvisno od zakonske garancije.

Ali lahko po nakupu dobim rezervne dele?

Da, HSM zagotavlja razpoložljivost rezervnih delov do 10 let po koncu proizvodnje tega modela.

Kako očistiti zunanjost uničevalca?

Izklopite napravo in jo izključite. Očistite jo z mehko krpo in nekorozivno milnico. Pazite, da voda ne prodre v notranjost.

NAVODILA ZA UPORABO Securio B22c HSM

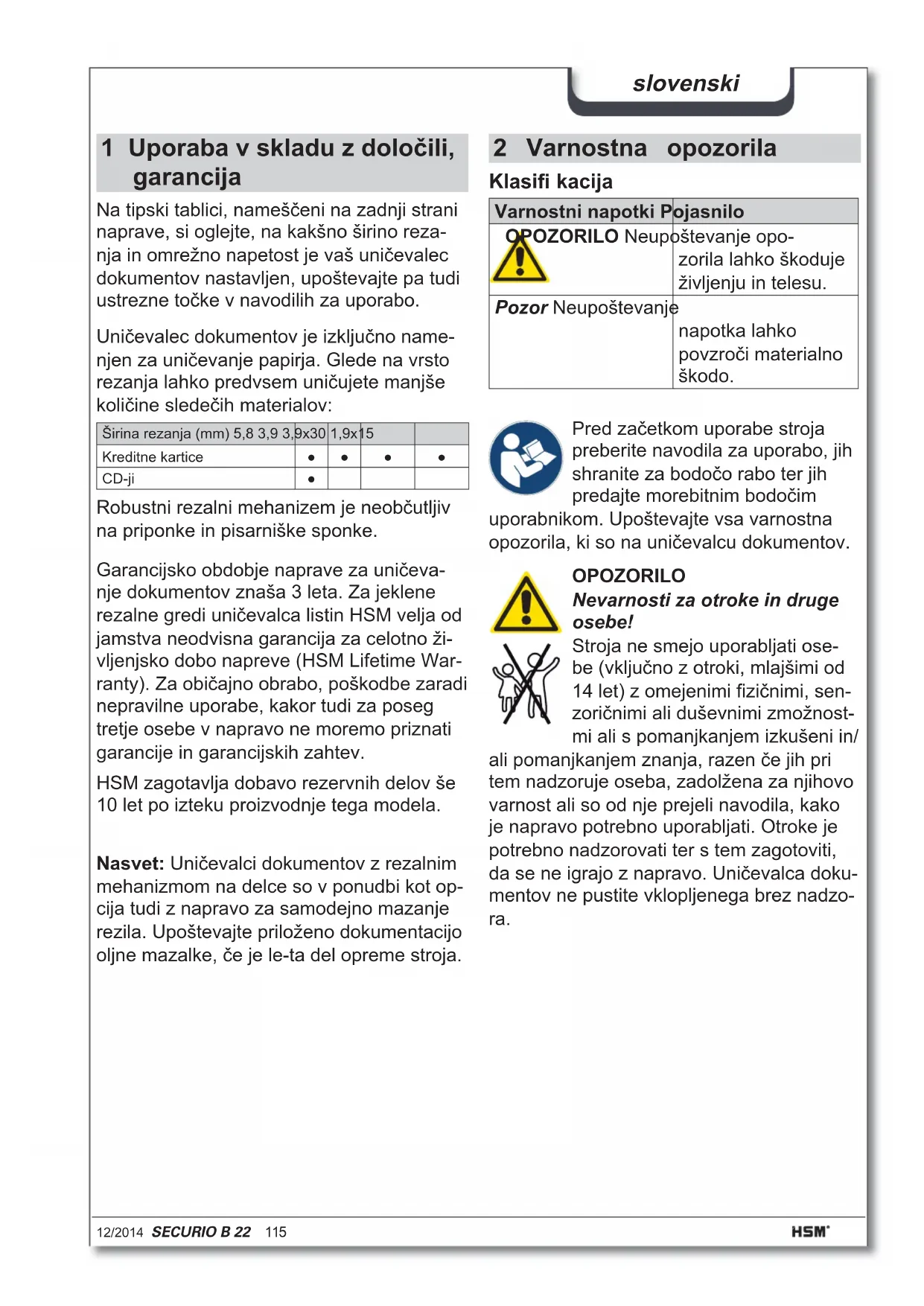

1 Uporaba v skladu z določili, garancija

Na tipski tablici, nameščeni na zadnji strani naprave, si oglejte, na kakšno širino rezanja in omrežno napetost je vaš uničevalec dokumentov nastavljen, upoštevajte pa tudi ustrezne točke v navodilih za uporabo.

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 3,9x30		1,9x15
Kreditne kartice	●	●	●	●
CD-ji	●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 3 leta. Za jeklene rezalne gredi uničevalca listin HSM velja od jamstva neodvisna garancija za celotno življenjsko dobo napreve (HSM Lifetime Warranty). Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

Nasvet: Uničevalci dokumentov z rezalnim mehanizmom na delce so v ponudbi kot opcija tudi z napravo za samodejno mazanje rezila. Upoštevajte priloženo dokumentacijo oljne mazalke, če je le-ta del opreme stroja.

2 Varnostna opozorila

Klasifi kacija

Varnostni napotki Pojasnilo
OPOZORILO Neupoštevanje opozorila lahko škoduježivljenju in telesu.
Pozor Neupoštevanje	napotka lahkopovzroči materialnoškodo.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

slovenski

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, za-pestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Poškodbe zaradi drobcev!

Pri uničevanju kreditnih kartic ali CD-plošč obvezno uporabljajte zaščitna očala.

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

• Pred priklopom na omrežje preverite, če se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
  – Pazite na to, da je omrežni vtič lahko dostopen.
• Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo.
• Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.
• Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.
• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.

Napravo in kabel redno preverjajte za morebitnimi poškodbami. V primeru poškodbe naprave, ne-pravilnega delovanja, kakor tudi remestitvijo ali čiščenjem, uničevakumentov izklopite in izvlecite ni vtič.

- Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev.

Za naslove servisnih služb glejte stran 160.

Pozor

Nevarnost zaradi napačne uporabe

Stroj uporabljajte izključno v skladu z navedbami v poglavju „Uporaba v skladu z določili“.

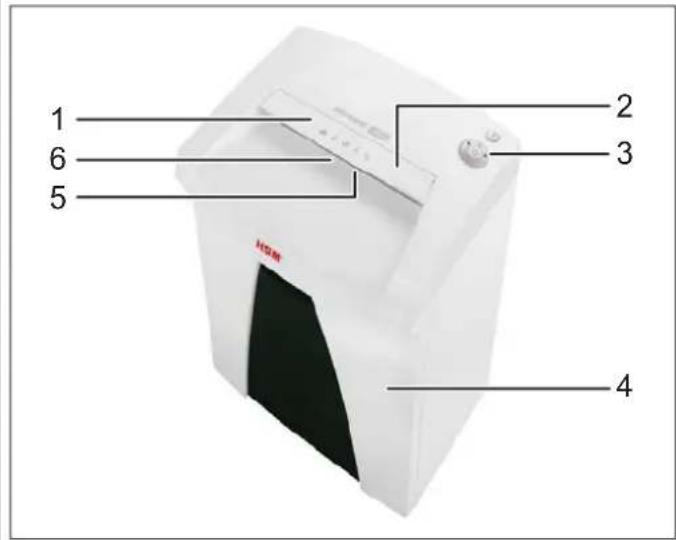

3 Pregled 4 Obseg dobave

1 Varnostna opozorila
2 Varnostni element
3 Enota za upravljanje in prikazovanje
4 Sprejemna posoda
5 Oprtina za dovajanje
6 Fotocelica

• Uničevalec dokumentov zapakiran v kar- ton
• Priključni vodnik na omrežje
  • 5 vrečk za razrezani material
• 1 steklenička specialnega olja za rezalni blok (50 ml), za naprave z rezanjem delcev
  • Navodilo za uporabo

Oprema

• 10 vrečk za razrezani material naroč. št. 1.661.995.150
- Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403

Za naslove servisnih služb glejte stran 160.

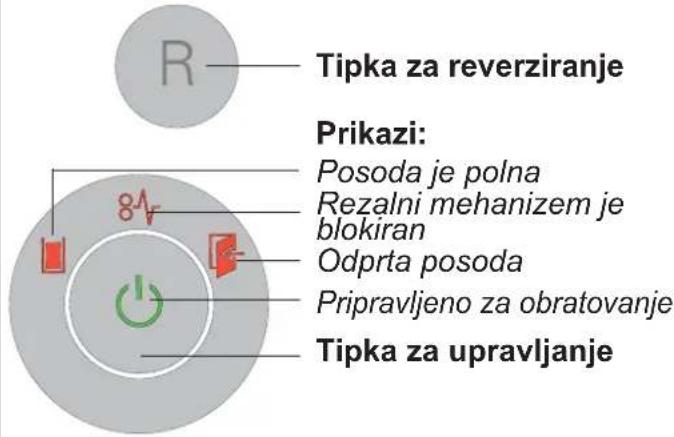

Elementi za upravljanje in pri-kazovanje

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop uničevalca dokumentov

• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „I“.
• Pritisnite na tipko za upravljanje.
  ▶ Sveti prikaz „Pripravljeno za obratovanje“.

Uničevanje papirja

• Pri dovajanju papirja fotocelica avtomatsko vklopi rezalni mehanizem.
  ▶ Ca. 2 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uni-čevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Uničevanje CD-plošč in kreditnih kar-tic (glej „Uporaba v skladu z določili“)

OPOZORILO

Nekateri materiali, iz katerih so narejene CD-plošče, se lahko pri uničenju spremenijo v nevarne

odletavajače delce. Zato vedno uporabljate zaščitna očala.

Prosimo, pazite na okolje in odstranjujte različne materiale ločeno.

Vstavite CD/kreditno kartico v sredino odprtine za dovajanje.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.
  Ugasne prikaz „Pripravljeno za obratovanje“.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

Nadaljni načini delovanja:

- Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uničevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predčasna prekinitev: . Pritisnite tipko za upravljanje.

• Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki.

V krajših časovnih presledkih utripa pri-kaz „Pripravljeno za obratovanje“.

Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopl.

6 Odstranjevanje motenj

Prikaz Motnje Odpravljanje motenj
Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.➢Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.Zmanjšajte količino papirja na polovico.Papir dovajajte zaporedoma.
	Preobre-menitev	Motor je bil preobremenjen. Pred ponovnim vklopom uničevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripajoča luč	Splošen prikaz motenj	Med uničevanjem papirja je prišlo do napake.Papir izvlecite iz vhodne odprtine tako, da je fotocelica prosta.
[yc37]	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Napotek:Če pred odstranjevanjem posode kratko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem.
	Odprta posoda	Ponovno pravilno namestite sprejemno posodo za razrezani material v spodnjo omarico.

7 Čiščenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja.

Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehani- zem, će rezanje ni učin- kovito, će se pojavi hrup ali po vsaki izpraznitvi posode za razrezane

odpadke (samo pri rezanju kosov):

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalne-ga mehanizma po celotni dolžini rezalnih valjev.
• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.
  ▶ Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebu-jejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje-

vanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves emba-lažni material odstranite okolju prijazno.

9 Tehnični podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Varnostna stopnja DIN 66399 P-2 / O-2 / T-2		E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1
Učinek rezanja* (listov) DIN A4 70 g/m 2 80 2		22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11
Hitrost rezanja 80 mm/s 90 mm/s
Teža		11 kg		12 kg
Delovna širina		240 mm
Priključek		230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Moč maks.		440 W
Poraba energije v načinu pripravljenosti		< 2 Wh
Način obratovanja		Neprekinjeno obratovanje
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina		-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)		375 x 310 x 600
Prostornina sprejemne posode		33 l
Nivo hrupnosti(Prosti tek / pod obremenitvijo)		57 dB(A) / 59 dB(A)
A- ocenjena jakost zvoka (LWAd v prostem teku)		75,0 dB

* Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
- Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
