Producttype	Documentvernietiger
Merk	HSM
Model	Securio B22c
Snijtype	Stroken- of deeltjessnede
Snijbreedtes	5,8 mm (stroken); 3,9 mm; 3,9 x 30 mm; 1,9 x 15 mm (deeltjes)
Veiligheidsgraad (DIN 66399)	P-2 / O-2 / T-2 (E-2) voor stroken; P-4 / T-4 / E-3 (F-1) en P-5 / T-5 / E-4 (F-2) voor deeltjes
Snijcapaciteit (70 g/m², A4)	22-24 vellen (stroken 5,8 mm); 9-11 vellen (deeltjes 1,9x15 mm)
Snijsnelheid	80 mm/s (stroken); 90 mm/s (deeltjes)
Invoerbreedte	240 mm
Gewicht	11 kg (stroken snede); 12 kg (deeltjessnede)
Afmetingen (L x B x H)	375 x 310 x 600 mm
Inhoud opvangbak	33 L
Voeding	230 V, 50 Hz (andere versies beschikbaar)
Vermogen (max.)	440 W
Verbruik in stand-by	< 2 Wh
Geluidsniveau (onbelast / belast)	57 dB(A) / 59 dB(A)
Bedrijfsmodus	Permanent bedrijf; continue modus mogelijk
Omgevingscondities	-10 °C tot +25 °C; max. luchtvochtigheid 90%; max. hoogte 2000 m
Te vernietigen materialen	Papier, nietjes, paperclips, creditcards, cd's (afhankelijk van snijtype)
Onderhoud	Regelmatig de snij-eenheid oliën met speciale HSM-olie
Garantie	3 jaar; levenslange garantie (HSM Lifetime Warranty) op de stalen snijcilinders
Onderdelen	Beschikbaar tot 10 jaar na productie-einde

Veelgestelde vragen - Securio B22c HSM

Wat is het maximale aantal vellen dat ik tegelijk kan invoeren?

Het maximale aantal vellen hangt af van het snijtype. Voor de strokensnede van 5,8 mm, reken op 22-24 vellen van 70 g/m²; voor de deeltjessnede van 1,9x15 mm, reken op 9-11 vellen. Houd u aan deze limieten om vastlopen te voorkomen.

Kan ik cd's en creditcards vernietigen?

Ja, afhankelijk van het snijtype. De modellen met kruissnede (deeltjes) kunnen cd's en creditcards vernietigen. Draag een veiligheidsbril, omdat er splinters kunnen ontstaan.

Wat te doen bij papierstoring?

De vernietiger heeft een automatische achteruitloop. Als de storing aanhoudt, druk dan op de terugknop (R). Verwijder de helft van de stapel papier en voer de vellen één voor één opnieuw in.

Hoe de snij-eenheid oliën?

Gebruik uitsluitend speciale HSM-olie. Spuit deze over de volledige breedte van de snijcilinders via de invoersleuf, laat de vernietiger daarna ongeveer 10 seconden onbelast in continue modus draaien.

Waarom knippert het lampje?

Een knipperend lampje kan duiden op een algemene fout, een volle of open opvangbak, of overbelasting. Raadpleeg het gedeelte Problemen oplossen in de handleiding: verwijder het papier uit de gleuf, leeg de opvangbak of laat de motor 15 tot 20 minuten afkoelen.

Wat is het stroomverbruik in stand-by?

Het verbruik in stand-by modus is minder dan 2 Wh. Het apparaat gaat automatisch in stand-by 2 minuten na de laatste invoer van documenten.

Kan de vernietiger paperclips en nietjes snijden?

Ja, het robuuste snijmechanisme is bestand tegen nietjes en paperclips. Vermijd echter het vernietigen van voorwerpen die kunnen verstrengelen, zoals linten of bindmateriaal.

Wat is de garantietermijn?

De garantie is 3 jaar op het apparaat. Bovendien biedt HSM een levenslange garantie (HSM Lifetime Warranty) op de stalen snijcilinders, onafhankelijk van de wettelijke garantie.

Kan ik na aankoop reserveonderdelen krijgen?

Ja, HSM garandeert de beschikbaarheid van reserveonderdelen tot 10 jaar na productie-einde van dit model.

Hoe de buitenkant van de vernietiger reinigen?

Zet het apparaat uit en trek de stekker eruit. Reinig het met een zachte doek en niet-corrosief zeepwater. Zorg ervoor dat er geen water binnendringt.

GEBRUIKSAANWIJZING Securio B22c HSM

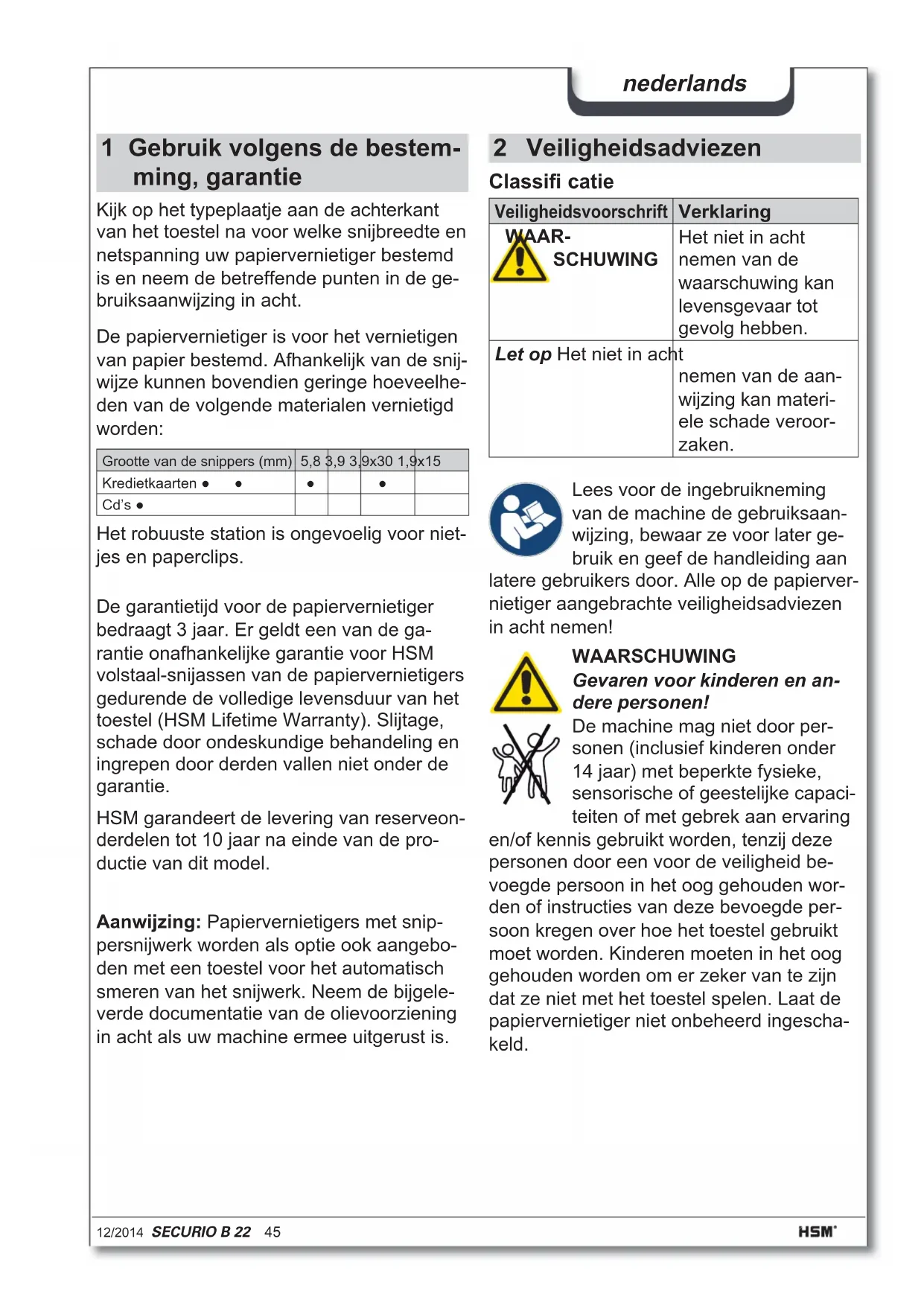

1 Gebruik volgens de bestemming, garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	5,8	3,9	3,9	9x30	1,9	x15
Kredietkaarten ● ●	●			●
Cd's ●

Het robuuste station is ongevoelig voor nietjes en paperclips.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

Aanwijzing: Papiervernietigers met snippersnijwerk worden als optie ook aangeboden met een toestel voor het automatisch smeren van het snijwerk. Neem de bijgeleverde documentatie van de olievoorziening in acht als uw machine ermee uitgerust is.

2 Veiligheidsadviezen

Classifi catie

Veiligheidsvoorschrift	Verklaring
[R- SCHUWING	Het niet in acht nemen van de waarschuwing kan levensgevaar tot gevolg hebben.
Let op Het niet in acht	nemen van de aan-wijzing kan materi-ele schade veroor-zaken.

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan

latere gebruikers door. Alle op de papierver- nietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring

en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen. Laat de papiervernietiger niet onbeheerd ingeschakeld.

nederlands

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoe- voeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaar voor verwondingen door splinters!

Draag bij het vernietigen van cd's en harde creditcards een veiligheidsbril.

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water.
• Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.
• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

- Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van onze dealers worden uitgevoerd.

Klantendienstadressen zie pagina 160.

Let op Gevaar door verkeerd gebruik

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

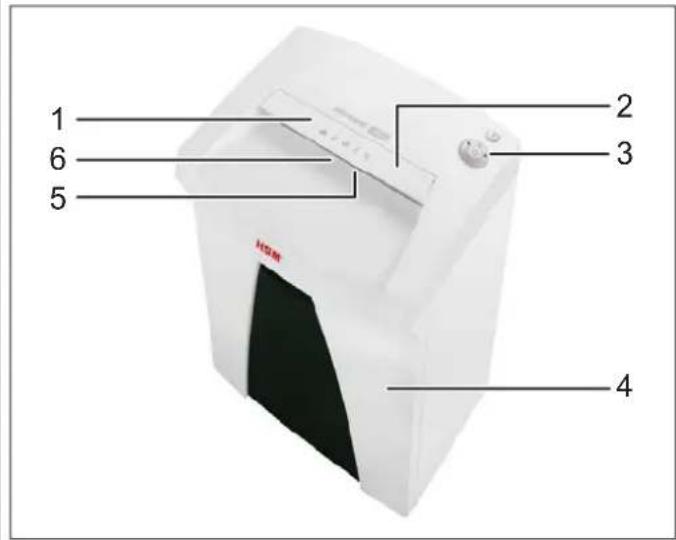

3 Overzicht

1 Veiligheidsadviezen
2 Veiligheidselement
3 Bedienings- en weergave-eenheid
4 Snijgoedbak
5 Toevoeropening
6 Fotocel

4 Leveringsomvang

• Papiervernietiger in doos verpakt
- Netaansluitleiding
• 5 opvangzakken
- voor Snippers 1 fl es snijblok speciaal olie (50 ml)
- Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken

bestelnr. 1.661.995.150

• Fles snijblok speciaal olie (250 ml)

bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 160.

Bedienings- en weergave-elementen

5 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.
• Netschakelaar aan de achterzijde van de papiervernietiger op „I” zetten.
  • Druk op de bedieningstoets.
  ▶ Weergave „Gebruiksklaar“ brandt.

Papier vernietigen

• Bij papiertoevoer start de fotocel het snijwerk automatisch.

  2 s nadat de fotocel in de papiertoevoer-opening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Vernietigen van cd's en creditcards (zie „Gebruik volgens de bestemming“)

WAARSCHUWING

Afhankelijk van de materiaalsoort kan bij het vernietigen van cd's tot splintervorming ontstaan. Draag

daarom een veiligheidsbril.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Voer cd/creditcard toe in het midden van de toevoeropening.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets.
▶ Weergave „Gebruiksklaar“ gaat uit.
- Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zetten.

Andere functiemodi

- Continumodus

Gebruik: vernietiging van grote hoeveelheden papier

Functie: snijwerk loopt ononderbroken.

Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by.

Start: druk 3 seconden op de bedienings- toets.

Voortijdig afbreken: druk op de bedie- ningstoets.

- Modus stand by

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld.

De weergave „Gebruiksklaar“ licht met regelmatige intervallen kort op.

Bij papiertoevoer start de papiervernietiger automatisch op.

6 Verhelpen van storingen

Weergave	Storing Storing verhelpen
brandtcontinu	Vastge-lopenpapier	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.
	Overbe-lasting	De motor werd overbelast. Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.
Knipper-licht	Alge-mene storings-indicatie	Tijdens de papiervernietiging is een fout opgetreden.Trek het papier uit de invoergleuf, zodat de fotocel vrij is.
[SKWH]	Snijgoed-bak vol	Leeg de snijgoedbak.Aanwijzing:Als u voor het verwijderen van de bak de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken.
	Bak open	Zet de snijgoedbak juist in de onderkast.

7 Reiniging en onderhoud

WAARSCHUWING Gevaarlijke netspanning!

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonma- ken. Daarbij geen water in het toestel laten binnendringen.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met

olie (alleen bij vernippering):

Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.
  Papieropstopping en snippers worden verwijderd.

8 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische appa- raten. Zorg er ook voor dat alle verpakkings- materialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

9 Technische specifi caties

Vernietigingswijze Stroken Snippers
Snijgrootte (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Veiligheidsniveau DIN 66399 P-2 / O-2 / T-2	E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Snijcapaciteit* (vel), DIN A4 70 g/m 2 80 2	22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11	9 - 117 - 9
Doorloopsnelheid	80 mm/s		90 mm/s
Gewicht	11 kg		12 kg
Invoerbreedte	240 mm
Aansluiting	230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Opgenomen vermogen bij max. aantal vellen	440 W
Energieverbruik in gereedheidsmodus	< 2 Wh
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaarden tijdens het ge-bruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt	-10°C tot +25°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen B x D x H (mm)	375 x 310 x 600
Volume van de snijgoedbak	33 l
Emissiegeluidsdrukniveau(Stationair / belast)	57 dB(A) / 59 dB(A)
A-gewogen geluidsvermogensniveau(LWAd bij onbelast bedrijf)	75,0 dB

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG
• EMC-richtlijn 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
