NÁVOD NA OBSLUHU Securio B22c HSM

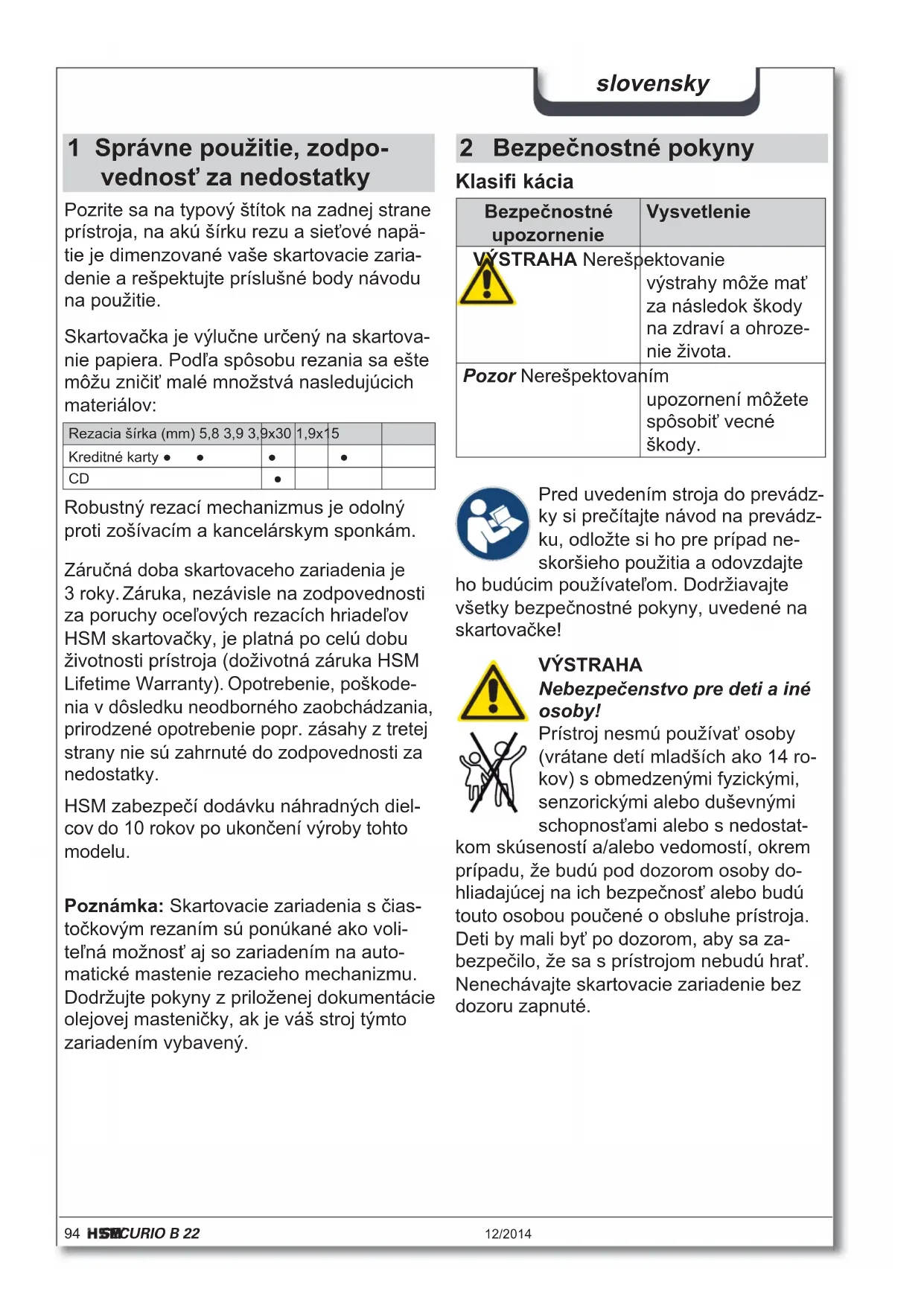

• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU EU prohlášení o shodě lze vyžádat u výrobce.94 SECURIO B 22 12/2014 slovensky 2 Bezpečnostné pokyny Klasifi kácia Bezpečnostné upozornenie Vysvetlenie VÝSTRAHA Nerešpektovanie výstrahy môže mať za následok škody na zdraví a ohroze- nie života. Pozor Nerešpektovaním upozornení môžete spôsobiť vecné škody. Pred uvedením stroja do prevádz- ky si prečítajte návod na prevádz- ku, odložte si ho pre prípad ne- skoršieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke! VÝSTRAHA Nebezpečenstvo pre deti a iné osoby! Prístroj nesmú používať osoby (vrátane detí mladších ako 14 ro- kov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostat- kom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby do- hliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa za- bezpečilo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté. 1 Správne použitie, zodpo- vednosť za nedostatky Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a sieťové napä- tie je dimenzované vaše skartovacie zaria- denie a rešpektujte príslušné body návodu na použitie. Skartovačka je výlučne určený na skartova- nie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov: Rezacia šírka (mm) 5,8 3,9 3,9x30 1,9x15 Kreditné karty ●● ● ● CD ● Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Poznámka: Skartovacie zariadenia s čias- točkovým rezaním sú ponúkané ako voli- teľná možnosť aj so zariadením na auto- matické mastenie rezacieho mechanizmu. Dodržujte pokyny z priloženej dokumentácie olejovej masteničky, ak je váš stroj týmto zariadením vybavený. Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Opotrebenie, poškode- nia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky. HSM zabezpečí dodávku náhradných diel- cov do 10 rokov po ukončení výroby tohto modelu.12/2014 SECURIO B 22 95 slovensky VÝSTRAHA Nebezpečné sieťové napätie! Chybné zaobchádzanie s prístro- jom môže viesť k úrazu elektric- kým prúdom. – Pred zastrčením zástrčky do sieťovej zásuvky skontrolujte, či sa napätie a frek- vencia vašej el. siete zhodujú s údajmi na typovom štítku stroja. – Dbajte na to, aby bola sieťová zástrčka ľahko prístupná. – Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody. – Nikdy nechytajte sieťovú zástrčku vlhkými rukami. – Sieťovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyťte sieťovú zástrčku. – Prístroj používajte len v suchých miest- nostiach. Nikdy ho nepoužívajte vo vlh- kých priestoroch alebo v daždi. Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poško- dené, nesprávne funguje, ak me- níte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku. – Prístroj, sieťovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm. Servisné práce spojené s odstrá- nením krytov telesa smie vykoná- vať len zákaznícky servis HSM a servisní technici. Adresy zákazníckeho servisu pozri na strane 160. Pozor Nebezpečenstvo následkom nesprávneho použitia Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“. VÝSTRAHA Nebezpečenstvo úrazu! Nikdy nesiahajte do štrbiny otvoru na prívod papiera. Nebezpečenstvo úrazu vtiahnu- tím! Dlhé vlasy, voľné časti odevu, via- zanky, šály, náhrdelníky a retiaz- kové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvor- be slučiek, napr. stuhy, motúzy, umelohmotné fólie atď. Nebezpečenstvo zranenia úlomkami! Pri skartovaní tvrdých kreditných kariet ale- bo CD používajte ochranné okuliare.96 SECURIO B 22 12/2014 slovensky 3 Přehled 4 Obsah dodávky Príslušenstvo

• 10 odpadových vreciek obj. č. 1.661.995.150

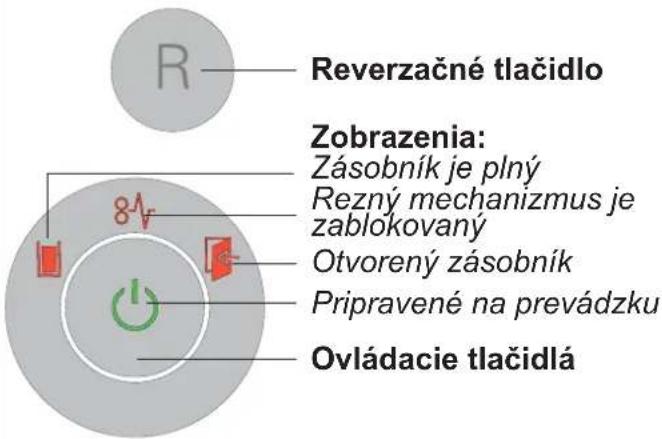

• Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403 Adresy zákazníckeho servisu pozri na stra- ne 160. Riadiace a indikačné prvky Reverzačné tlačidlo Zobrazenia: Zásobník je plný Rezný mechanizmus je zablokovaný Otvorený zásobník Pripravené na prevádzku Ovládacie tlačidlá

• Skartovačka balená v kartóne

• Sieťové pripojovacie vedenie

• 5 odpadových vreciek

• 1 fľaša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky.

• Sieťový spínač na zadnej strane skartovačky nastavte na „I“.

• Stlačte ovládacie tlačidlo. Svieti zobrazenie „Pripravené na pre- vádzku“. Skartovanie papiera

• Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus. Cca 2 s potom, čo je otvor na prísun papiera opäť voľný, sa skartovačka auto- maticky vypne a uvedie sa do stavu pre- vádzkovej pohotovosti. Vypnutie skartátora

• Stlačte ovládacie tlačidlo. Rozsvieti sa „Pripravené na prevádzku“

• Nastavte sieťový spínač na zadnej strane skartovačky na „0“. Rozdrvenie CD diskov a kreditných kariet (viď „Používanie na učený účel“) VÝSTRAHA V závislosti od druhu materiálu môže pri drvení CD diskov dochá- dzať k tvorbe črepín. Preto noste ochranné okuliare. Myslite na životné prostredie a likvidujte rôzne materiály zvlášť. CD disk/kreditnú kartu vložte do stredu vkla- dacieho otvoru. Ďalšie režimy funkcie:

• Permanentný režim Použitie: Ničenie väčších množstiev pa- piera Funkcia: Rezný mechanizmus beží ne- pretržite. Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku. Spustenie: Stlačte ovládacie tlačidlo na 3 sekundy. Predčasné ukončenie: Stlačte ovládacie tlačidlo.

• Pohotovostný režim Funkcia: 2 minúty po poslednom privede- ní papiera sa automaticky vypnú všetky nepotrebné spotrebiče. Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko roz- svieti. Pri privedení papiera sa skartovačka sa- močinne spustí.98 SECURIO B 22 12/2014 slovensky 6 Odstraňovanie porúch Zobra- zenie Porucha Odstránenie poruchy Trvalé svetlo Nahro- madenie papiera Priviedli ste príliš veľa papiera naraz. Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom a posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým. Preťaže- nie

• Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladiť. Blikajúce svetlo Všeob. indikácie poruchy

Počas skartovania papiera sa vyskytla chyba. Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila. Zásobník nare- zaného materialu je plný

• Vyprázdnite zásobník narezaného materiálu. Upozornenie: Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu späť do rezného mechanizmu. Otvorený zásobník

• Zásobník narezaného materiálu správne uložte do spodnej skrinky.12/2014 SECURIO B 22 99 slovensky 7 Čistenie a údržba VÝSTRAHA Nebezpečné sieťové napätie! Vypnite skartátor a zástrčku od- pojte od siete. Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknúť žiadna voda. V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po kaž- dom vyprázdnení zásob- níka materiálu naolejujte rezací mechanizmus (iba u rezu na častice): K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky. Papierový prach a častice sa uvoľnia. 8 Likvidácia / recyklácia Odpad z elektrických a elektronic- kých prístrojov a zariadení obsa- huje ešte množstvo cenných ma- teriálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nosť a bezpečnosť týchto zariade- ní. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpe- čenstvo pre zdravie človeka a životné pros- tredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodr- žiavajte aktuálne platné predpisy a na odo- vzdanie a zhodnotenie odpadu z elektric- kých a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové ma- teriály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.100 SECURIO B 22 12/2014 slovensky 9 Technické údaje Typ rezu Rez na prúžky Rez na častice Dĺžka rezu (mm) 5,8 3,9 3,9 x 30 1,9 x 15 Stupeň utajenia DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Výkon rezu* (listov) DIN A4 70 g/m

Rezacia rýchlosť 80 mm/s 90 mm/s Hmotnosť 11 kg 12 kg Pracovná šírka 240 mm Napájanie 230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz 100 V, 50 - 60 Hz Výkon max 440 W Spotreba energie v pohotovostnom režime < 2 Wh Druh prevádzky Trvalá prevádzka Podmienky prostredia pri prevádzke: teplota relatívna vlhkosť vzduchu nadmorská výška -10 °C až +25 °C max. 90 %, bez kondenzovania max. 2.000 m Rozmery š x v x h (mm) 375 x 310 x 600 Objem odpadovej nádoby 33 l Emisná úroveň akustického tlaku (Chod naprázdno / pri zaťažení) 57 dB(A) / 59 dB(A) Hladina akustického tlaku A (LWAd na voľnobehu) 75,0 dB

• Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viesť k nižšiemu výkonu a zvýše- nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný. Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:
