BRUKSANVISNING Securio B22c HSM

1 Anvendelse i overensstem-melse med formålet, garanti

Fare for børn og andre personer!

Ved papirtilførsel starter makulatoren automatisk.

6 Udbedring af fejl

7 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 5,8 3,9 3	9x30	1,9x	15
Kredittkort	●	●	●	●
CD-er	●

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på 3 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

HMS garanterer levering av reservedeler i 10 år etter at produksjonen av denne modellen opphører.

Tips: Makuleringsmaskiner med partikkel-skjæreapparat tilbys også alternativt med et apparat for automatisk smøring av skjæreapparatet. Se den vedlagte dokumentasjonen til smøreenheten hvis din maskin er utstyrt med en slik.

2 Sikkerhetsinstrukser

Klassifi sering

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen påslått uten tilsyn.

ADVARSEL

Fare for personskader!

Grip aldri inn i sprekken på papi- rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Fare for personskader på grunn av splinter!

Ved makulering av harde kredittkort eller CD-er må man bruke beskyttelsesbriller.

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi - kasjonene på merkeskiltet før du setter i nettstøpselet.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann.
• Ta aldri i nettstøpslet med våte hender.
• Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.
• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.

Kontroller regelmessig om appa- ratet og kabelen er skadet. Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feil- on samt før fl ytting eller rengjøring.

- Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kunde-service og service-teknikere fra våre avtalepartnere.

Adresser til kundeservice se side 160.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet i kapitlet "Tiltenkt bruk".

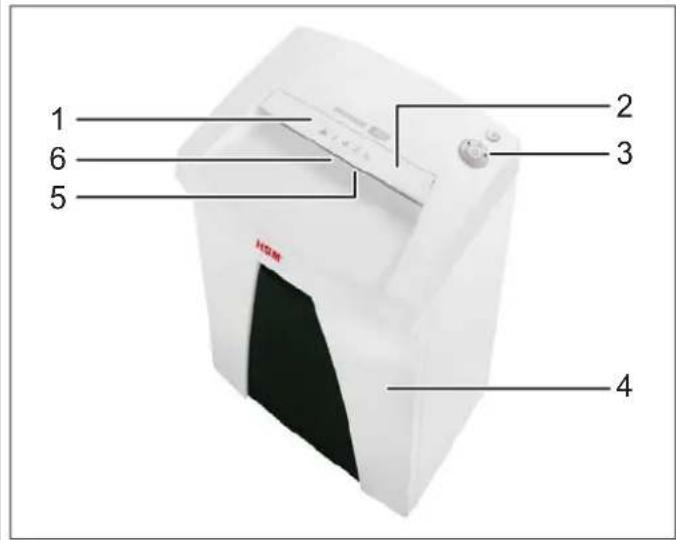

3 Oversikt

1 2 3 4 5 6

1 Sikkerhetsinstrukser
2 Sikkerhetselement
3 Betjenings- og indikeringsenhet
4 Beholder for makuleringsmasse
5 Tilførselsåpning
6 Lysport

Reverseringsknapp Indikering: Beholder full Skjæreapparat blokkert Beholder åpen Driftsklar Betjeningsknapp

4 Leveringsomfang

• Makuleringsmaskin pakket i esken
• Strømkabel
  • 5 sekker for makuleringsmasse
• 1 fl aske skjæreblokk-spesialolje (50 ml) for apparater med partikkelsnitt
• Bruksanvisning

Tilbehør

• 10 sekker for makuleringsmasse best.nr. 1.661.995.150
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 160.

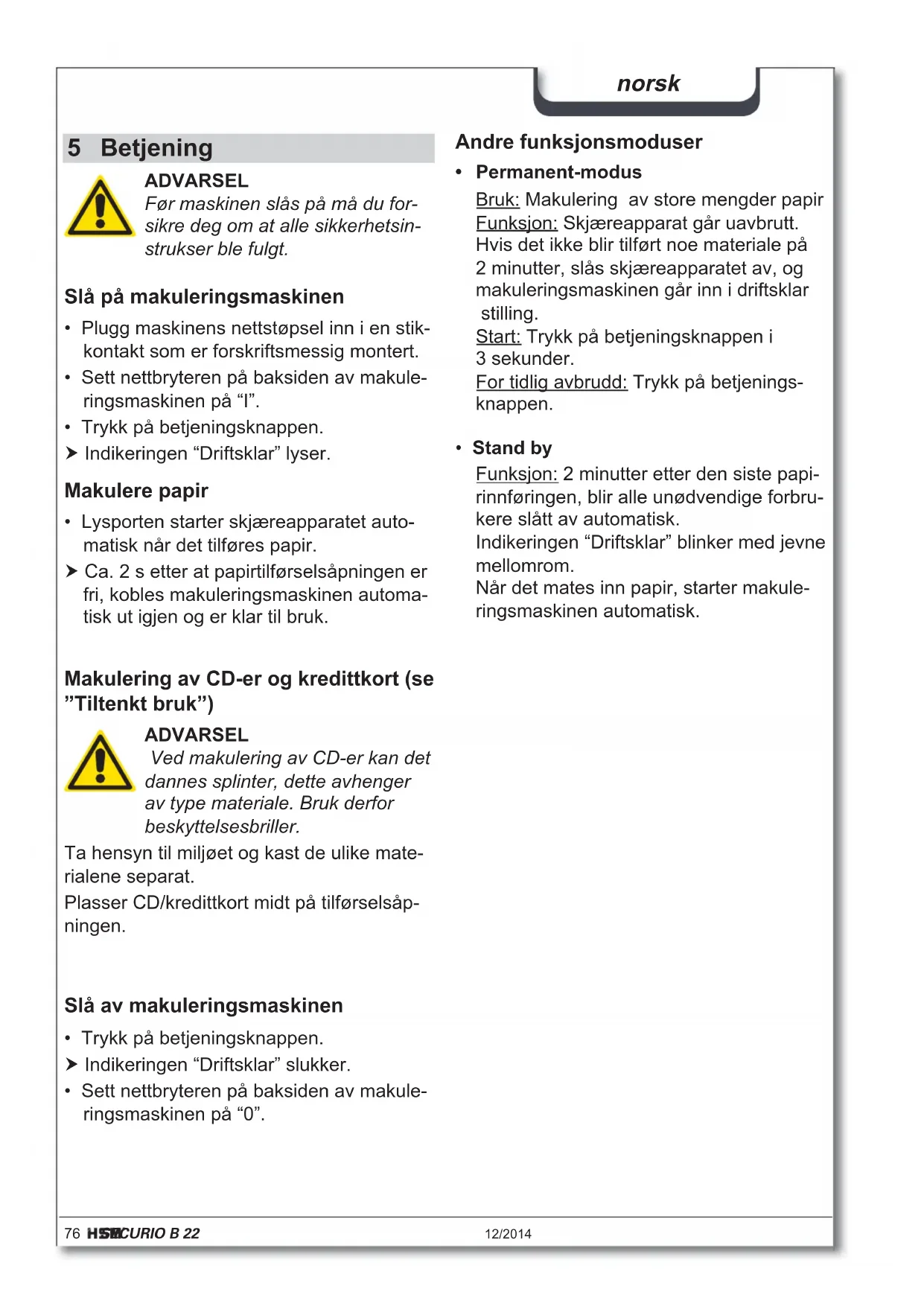

5 Betjening

ADVARSEL

Før maskinen slås på må du forsikre deg om at alle sikkerhetsinstrukser ble fulgt.

• Lysporten starter skjæreapparatet automatisk når det tilføres papir.
  Ca. 2 s etter at papirtilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

Makulering av CD-er og kredittkort (se "Tiltenkt bruk")

ADVARSEL

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale. Bruk derfor beskyttelsesbriller.

Ta hensyn til miljøet og kast de ulike materialene separat.

Plasser CD/kredittkort midt på tilførselsåpningen.

Andre funksjonsmoduser

- Permanent-modus

Bruk: Makulering av store mengder papir Funksjon: Skjæreapparat går uavbrutt. Hvis det ikke blir tilført noe materiale på 2 minutter, slås skjæreapparatet av, og makuleringsmaskinen går inn i driftsklar stilling.

Start: Trykk på betjeningsknappen i 3 sekunder.

Funksjon: 2 minutter etter den siste papi-rinnføringen, blir alle unødvendige forbrukere slått av automatisk.

Indikeringen "Driftsklar" blinker med jevne mellomrom.

Når det mates inn papir, starter makule- ringsmaskinen automatisk.

6 Feilretting

Indike-ring	Feil Utbedring	av feil
Kontinuerlig lys	Papirtil-stopping	Du har ført inn for mye papir på en gang.➢ Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.Trykk eventuelt på Reverseringsknappen “R” for å ta ut papirbunken.Halver papirbunken.Før inn arkene etter hverandre.
	Over-belastning	Motoren ble overbelastet. La makuleringsmaskinen kjøle seg ned i ca.15 - 20 min. før du slår den på nytt.
Blinklys Generellfeilvisning		Det oppstod en feil under makuleringsarbeidet.Trekk papiret ut av mateslissen, slik at fotocellen frigjøres.
	Beholderen for makule-ringsmasse full	Tøm beholderen for makuleringsmasse.Tips:Hvis du trykker kort på Reverseringsknappen før du tar ut beholderen, blir en del av makuleringsmassen trukket tilbake i skjæreapparatet.
	Beholder åpen	Sett beholderen for makuleringsmasse riktig inn i underskapet.

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og tekk ut nettstøpselet.

Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

DON'T FORGET

Olje skjæreapparatet hvis skjæreeffekten blir redu- sert, ved støyutvikling eller hver gang makule- ringsbeholderen tømmes

(bare ved partikkelskjæring):

Bruk kun skjæreblokk- spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.
• La skjæreapparatet gå i permanent-modus i ca. 10 sek. uten tilførsel av papir.
  ▶ Papirstøv og partikler løsner.

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjel-dende forskrifter og benytt oppsamlingsste-der for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Embal-lasjematerialet leveres også inn for miljørik-tig deponering.

9 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Sikkerhetsnivå DIN 66399 P-2 / O-2 / T-2		E-2	P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1	P-5 / T-5 / E-4 F-2
Skjæreeffekt* (blad) DIN A4 70 g/m ^2 80 ^2		22 - 2417 - 19	16 - 1813 - 15 g/m	12 - 149 - 11
Skjærehastighet 80 mm/s		90 mm/s
Vekt		11 kg		12 kg
Arbeidsbredde		240 mm
Tilkobling		230 V, 50 Hz220 V, 60 Hz		110 V - 120 V, 60 Hz100 V, 50 - 60 Hz
Effekt ved maks. antall ark		440 W
Energiforbruk i standby-modus		< 2 Wh
Driftsmåte		Kontinuerlig drift
Krav til omgivelsene under drift:Temperatur relativ luftfuktighetHøyde over havet		-10°C til +25°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)		375 x 310 x 600
Oppsamlingsbeholderens volum		33 l
Lydtrykknivå (tomgang / under last)		57 dB(A) / 59 dB(A)
Støynivå A (LWAd på tomgang)		75,0 dB

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2006/95/EF
• EMC-direktiv 2004/108/EF
• RoHS-direktiv 2011/65/EU

EF-samsvarserklæringen kan fås hos produsenten.
