РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Securio B22c HSM

KASUTUSJUHEND ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

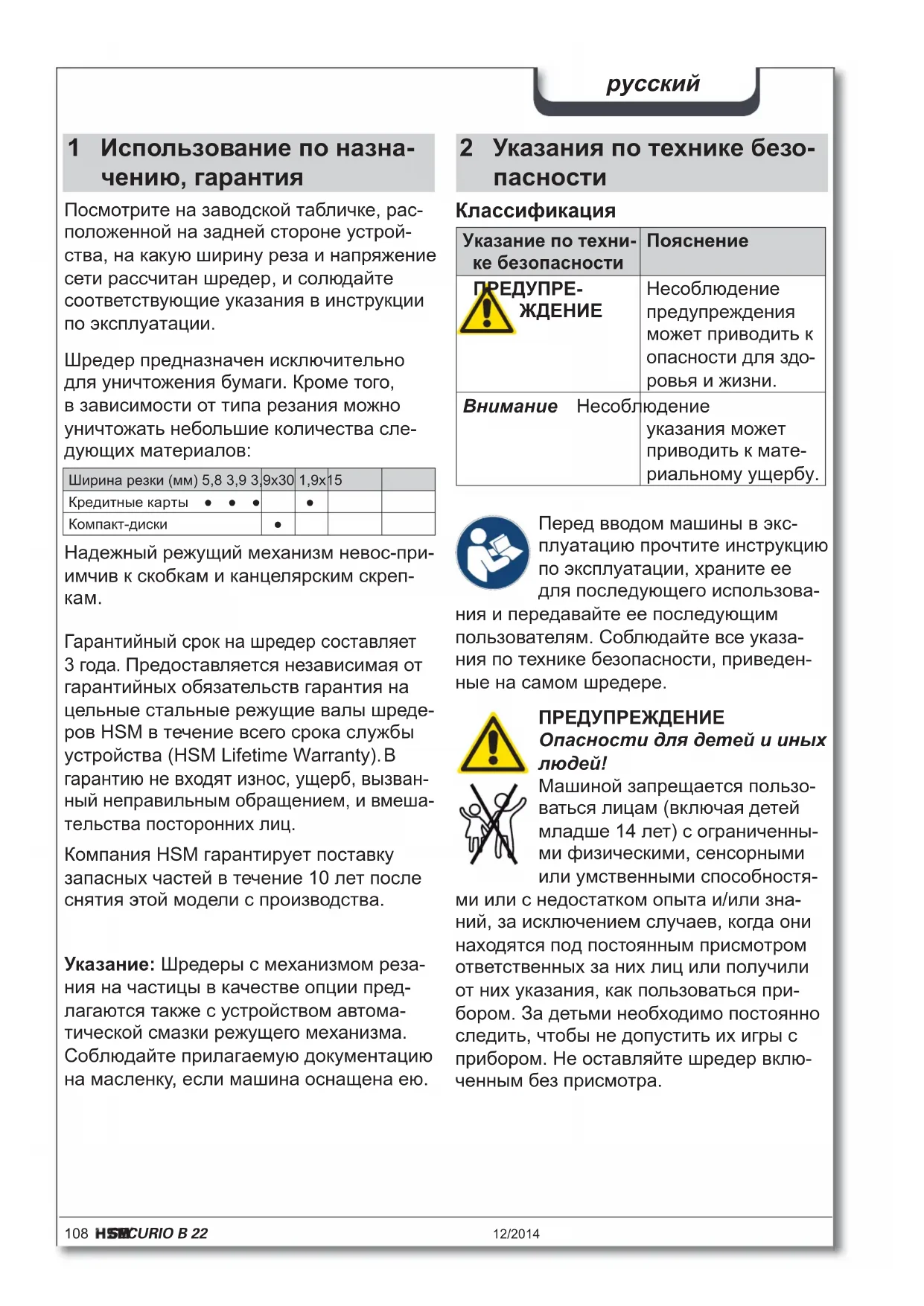

2 Указания по технике безо-

Классификация Указание по техни- ке безопасности

Несоблюдение предупреждения может приводить к опасности для здо- ровья и жизни. Внимание Несоблюдение указания может приводить к мате- риальному ущербу. Перед вводом машины в экс- плуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использова- ния и передавайте ее последующим пользователям. Соблюдайте все указа- ния по технике безопасности, приведен- ные на самом шредере. ПРЕДУПРЕЖДЕНИЕ Опасности для детей и иных

Машиной запрещается пользо- ваться лицам (включая детей младше 14 лет) с ограниченны- ми физическими, сенсорными или умственными способностя- ми или с недостатком опыта и/или зна- ний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться при- бором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер вклю- ченным без присмотра. 1 Использование по назна- чению, гарантия Посмотрите на заводской табличке, рас- положенной на задней стороне устрой- ства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации. Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества сле- дующих материалов: Ширина резки (мм) 5,8 3,9 3,9x30 1,9x15 Кредитные карты ● ● ● ● Компакт-диски ● Надежный режущий механизм невос-при- имчив к скобкам и канцелярским скреп-

Указание: Шредеры с механизмом реза- ния на частицы в качестве опции пред- лагаются также с устройством автома- тической смазки режущего механизма. Соблюдайте прилагаемую документацию на масленку, если машина оснащена ею. Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шреде- ров HSM в течение всего срока службы устройства (HSM Lifetime Warranty).

гарантию не входят износ, ущерб, вызван- ный неправильным обращением, и вмеша- тельства посторонних лиц. Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.12/2014 SECURIO B 22 109

ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Неправильное обращение с машиной может приводить к поражению электрическим током. – Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке. – Шредер устанавливайте таким обра- зом, чтобы обеспечивался легкий до- ступ к штепселю сетевого провода. – Предотвращайте попадание воды

шредер. Не погружайте сетевой ка- бель и сетевую вилку в воду. – Категорически запрещается браться за сетевую вилку мокрыми руками. – Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку. – Используйте устройство только в сухих внутренних помещениях. Не эексплу- атируйте его во влажных помещениях

Pегулярно контролируйте устройство и кабель на предмет повреждений. При повреждени- ях или неправильной работе, а также перед сменой места использова- ния или очисткой выключите шредер и вытащите штепсель из розетки. – Не устанавливайте и не эксплуатируй- те устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверх- ностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели. Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспече- ния HSM или сервис-техникам наших авторизованных партнеров. Адреса сервисных центров см. стр. 160. Внимание Опасность из-за неверного использования Используйте оборудование только со- гласно указаниям главы «Использование по назначению». ПРЕДУПРЕЖДЕНИЕ Опасность травмирования! Ни в коем случае не вводите в приемную щель руки. Опасность травмирования из-за втягивания! Не допускайте попадания длин- ных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, распо- ложенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склон- ные к образованию петель,

ленты, шнуры, пласт- массовую пленку и т. п. Опасность травмирования осколка- ми и бумажной стружкой! При уничтожении кредитных карточек, компакт-дисков или дискет надевать за- щитные очки.110 SECURIO B 22 12/2014

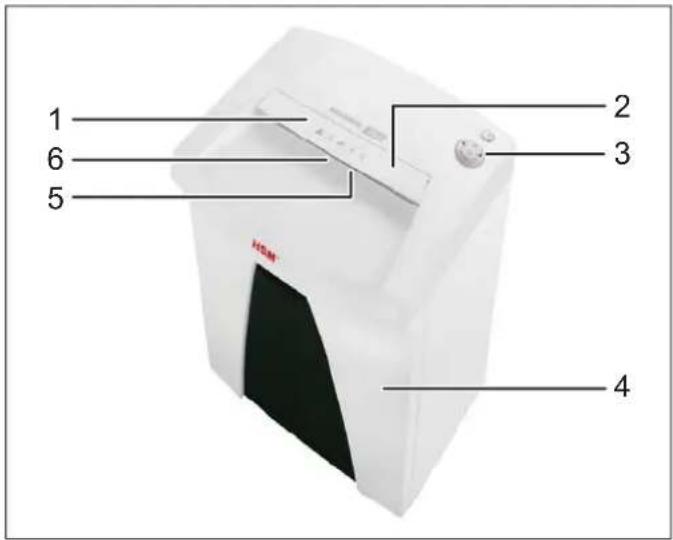

3 Общий вид 4 Объем поставки Принадлежность

• 10 сборных мешков арт. № 1.661.995.150

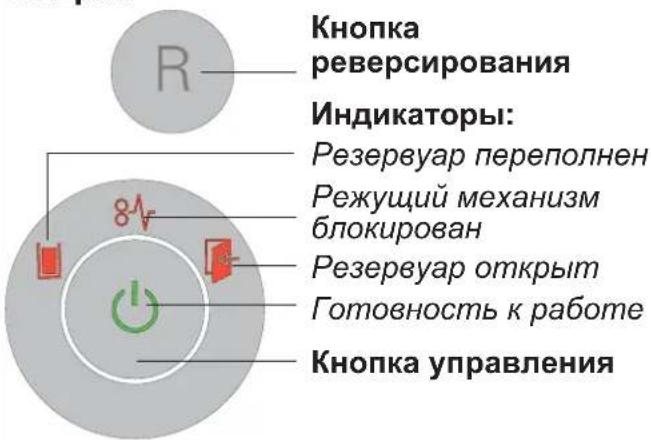

• Бутылка специального масла (250 мл) арт. № 1.235.997.403 Адреса сервисных центров см. стр. 160. Органы управления и инди-

реверсирования Индикаторы: Резервуар переполнен Режущий механизм

Резервуар открыт Готовность к работе Кнопка управления

• Шредер упакованный в картонный

• Провод для подключения к сети

• 1 бутылка (50 мл) специального масла для режущего блока (только при нарез- ке на частицы)

• Инструкция по эксплуатации

1 Указания по технике безопасности

Защитный элемент 3 Блок управления и индикации 4 Резервуар 5 Приемная щель 6 Фотоэлемент12/2014 SECURIO B 22 111

5 Управление ПРЕДУПРЕЖДЕНИЕ Перед включением машины убедитесь в соблюдении всех указаний по безопасности. Включение шредера

Вставьте вилку устройства в подходя- щую розетку.

• Сетевой выключатель на задней стенке шредера установить в положение «I».

• Нажмите кнопку управления. Загорается индикатор «Готовность к

• При подаче бумаги фотореле автома- тически запускает режущий механизм. Через 2 с после того, как освобождает- ся фотореле в приемной щели, режу- щий механизм автоматически отклю- чается, и шредер переходит в режим готовности. Выключение шредера

• Нажмите кнопку управления. Загорается индикатор «Готовность к

• Сетевой выключатель на задней стенке шредера установить в положение «0». Уничтожение компакт-дисков и кре- дитных карт (см. «Использование по назначению») ПРЕДУПРЕЖДЕНИЕ В зависимости от типа ма- териала, при уничтожении компакт-дисков могут образо- вываться осколки. Поэтому надевайте защитные очки. Уделяйте особое внимание охране окру- жающей среды и раздельно утилизируйте различные материалы. Введите компакт-диск/кредитную карту в центр приемной щели. Другие режимы работы:

• Непрерывный режим Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно. Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности. Пуск: нажимайте кнопку управления в течение 3 секунд Досрочное прерывание: нажмите кнопку управления.

• Режим готовности Функция: через 2 минуты после послед- ней подачи бумаги автоматически от- ключаются все излишние потребители. Индикатор «Готовность к работе» регу- лярно загорается. При подаче бумаге шредер автомати- чески запускается.112 SECURIO B 22 12/2014

Устранение неисправностей

Устранение неисправности

Затор бумаги Вы ввели слишком много бумаги одновременно. Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.

• При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.

• Уменьшите вдвое стопку бумаги.

• Введите бумагу в несколько этапов. Перегрузка • Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.

• Во время уничтожения бумаг возникла неисправность. Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент. Резервуар пе-

Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.

• Установите резервуар должным образом в нижний шкаф.12/2014 SECURIO B 22 113

7 Очистка и техническое обслуживание ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Выключите шредер и вытащи- те штепсель из розетки. Очистку разрешается выполнять только мягкой тканью, смоченной в водном рас- творе нейтрального моющего средства. При этом в прибор не должна попадать

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникнове- нии шумов или после каждого опорожнения сборного резерву- ара (только при нарезке на частицы): Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.

• Запустите режущий механизм в не

прерывном режиме без подачи бумаги примерно на 10 с. Бумажная пыль и частички удаляются. 8 Утилизация / Рисайклинг Отслужившие электрические и электронные приборы часто еще содержат ценные материа- лы, но иногда и вредные веще- ства, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электриче- ских и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.114 SECURIO B 22 12/2014

9 Технические данные Тип резки Нарезка на полоски Нарезка на частицы Ширина резки (мм) 5,8 3,9 3,9 x 30 1,9 x 15 Класс безопасности DIN 66399 P-2 / O-2 / T-2 E-2 P-2 / T-2 / E-2 P-4 / T-4 / E-3 F-1 P-5 / T-5 / E-4 F-2 Производительность* (листов) 70 г/м

Скорость резки 80 мм/с 90 мм/с Вес 11 кг 12 кг Рабочая ширина 240 мм Электропитание 230 В, 50 Гц 110 В - 120 В, 60 Гц 220 В, 60 Гц 100 В, 50 - 60 Гц Потребляемая мощность при макс. количестве листов 440 Вт Энергопотребление в режиме ожидания < 2 Вт / ч Режим работы Непрерывный режим Условия окружающей среды во время эксплуатации: Температура Относительная влажность воздуха Высота над уровнем моря от -10 °C до +25 °C макс. 90 %, без конденсации макс. 2000 м Размеры Ш х В х Г (мм) 375 x 310 x 600 Объем сборного резервуара 33 л Уровень звукового давления (холостой ход/полная нагрузка) 57 дБ(A) / 59 дБ(A) Уровень звуковой мощности с оценкой А (звуковое давление на холостом ходу) 75,0 дБ

• Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один про- ход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механиз- мом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производи- тельность может меняться в зависимости от структуры и свойств бумаги и типа ввода. Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC

• Директива по электромагнитной совместимости 2004/108/EC

3 Обзор 4 Комплект на доставка Принадлежности
