KASUTUSJUHEND Securio AF100 HSM

Hmotnosť 7,6 kg Šírka vkladania 225 mm Rezacia rýchlosť 45 mm/s Napájanie 220-240 V / 50/60 Hz 110-130 V / 50/60 Hz Výkon pri max. počte listov 185 W (EU) / 160 W (US) Spotreba energie v pohotovostnom režime < 2 Wh Doba prevádzky pri max. počte listov až 15 min Doba prevádzky pri jednotlivých listoch až 20 min Podmienky okolia pri prevádzke: Teplota relatívna vlhkosť Výška n.m. -10 °C až +25 °C max. 90 %, nekondenzujúca max. 2 000 m Rozmery Š x H x V (mm) 375 x 260 x 620 Objem nádoby na drvený materiál 25 l Emisná hladina akustického tlaku (chod naprázdno / pri záťaži) 55-60 dB / 65 -70 dB Vážená A hladina akustického tlaku (LWAd pri chode naprázdno) 71 dB10/2020 SECURIO AF 100 115 eesti Originaalkasutusjuhendi tõlge 1 Sümbolite selgitused ja ohutusjuhised Ohutus- ja hoiatussuunised tähistavad olu- kordi, kus inimesed võivad saada vigastada või tekib varakahju, ja kirjeldavad ohu välti- miseks vajalikke meetmeid. Sümbol Juhis tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet. Hoiatuskolmnurk märgusõnaga HOIATUS ja halli taustaga tekst osutavad keskmiste kuni eluohtlike vigastuste ohule. Sümbolit TÄHELEPANU kasutatakse ainult juhul, kui tähelepanema- tuse tagajärjeks võib olla varakahju. Ohutusjuhised Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisemaks kasutami- seks kindlas kohas ja andke see järgmistele kasutajatele edasi. Pöörake tähelepanu paberipurustaja ohutusjuhistele. Vigastusoht teravate nugade tõttu! Ärge pistke kätt paberi toiteava pilusse. Vigastusoht sissetõmbamise tõttu! Ärge laske pikkadel juustel, avara- tel riietel, kaelasidemetel, sallidel, kaela- ja käekettidel jms sattuda sisestusava piirkonda. Ärge purustage materjali, mis kaldub moodustama silmu- seid, näiteks paelu, nööre ja pehmeid plastkilesid. Põlenguoht! Ärge kasutage selliseid puhastusva- hendeid ega suruõhuspreipudeleid, mis sisaldavad süttivaid aineid. Need ained võivad süttida. Ohtlik lastele ja teistele inimestele! Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14 aasta- sed lapsed) ega isikud, kellel puuduvad vastavad teadmised ja kogemused, välja arvatud juhul kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Valvake lapsi, et nad sead- mega ei mängiks. Ärge jätke paberipurustajat ilma järeleval- veta sisselülitatuks. Elektrivooluga seotud oht Ohtlik võrgutoide võib seadme vvale käsitsemise korral põhjus- tada elektrilöögi. – Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi. Lülitage paberipurustaja kahjus- tuste või mittenõuetekohase toimi- mise korral, samuti asukoha vahe- tamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust. – Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut mär- gade kätega. – Toitepistiku pistikupesast lahutamiseks ärge tõmmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.116 SECURIO AF 100 10/2020 eesti 3 Ülevaade

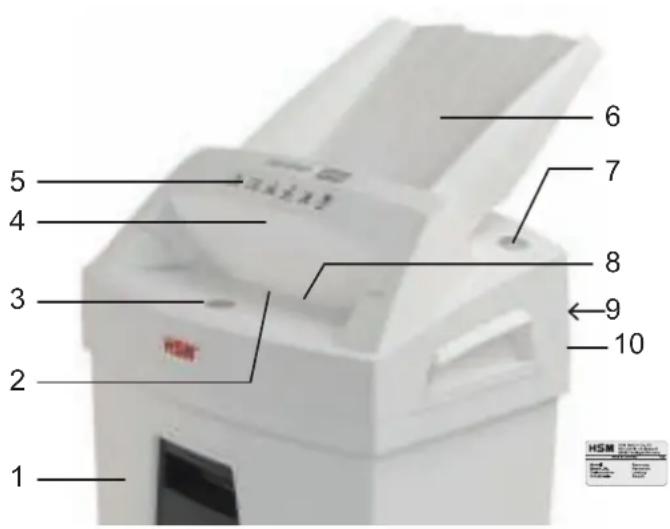

Sihipärane kasutamine, garantii Paberipurustaja on ette nähtud paberi ja väikeses koguses pangakaartide kõrval- damiseks. Automaatsöötealust tohib kasutada vaid paberiga, kust on eemaldatud vihiku- ja kirjaklambrid. Vihiku- ja kirjaklambritega paberit ja panga- kaarte tohib sisestada vaid sisestusava kaudu. Tugev lõikamismehhanism on vastupidav vihiku- ja kirjaklambrite suhtes. Paberipurustaja garantiiaeg on 3 aastat. HSM paberipurustaja lõikerullikutele kehtib eraldi sõltumatu garantii terve seadme tööaja jooksul (HSM Lifetime Warranty). Kulumine, mittenõuetekohasest kasutami- sest põhjustatud ning kolmandate poolte sekkumisest tekkinud kahjustused ei kuulu seadusest tuleneva ega ka tootjapoolse garantii alla. Paberikasseti sissetõmberullid on kulumaterjalid. HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist. Kontrollige korpuse ülaosa tagaküljel asuvat tüübisilti, et määrata, milline pinge teie pabe- ripurustajale mõeldud on. Pöörake tähelepanu vastavatele punktidele kasutusju- hendis. 1 Jäätmekast 2 Käivitus-seiskamisautomaatika 3 Juhtnupp 4 Turvaelement 5 Ohutusjuhis 6 Automaatsöötealus 7 Reverseerimisklahv R 8 Etteandeava 9 Lõikepea 10 Tüübisilt

910/2020 SECURIO AF 100 117 eesti 4 Kasutuselevõtt HOIATUS Ohtlik toitepinge! Masina vale käsitsemi- sega kaasneb elektrilöögi oht. – Kasutage paberipurustajat ainult kuiva- des siseruumides. Ärge kasutage seda väga niisketes ruumides või vihma käes. – Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Õhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel. – Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda. – Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil. Automaatsöötealuse paigaldamine

• Pöörake turvaelement ettepoole.

• Alus asub kastis. Paigaldage alus juhi- kusse ja suruge alla- poole, kuni alus fi kseerub. Aluse kinnitamiseks suruge aluse vasakul ja paremal asuvad lukus- tusnagad väljapoole.

• Pöörake turvaelement uuesti tahapoole.

• Ühendage tarnekomplekti kuuluv toite- kaabel paberipurustaja tagapaneeliga ja pistke toitepistik nõuetekohaselt paigalda- tud pistikupessa.118 SECURIO AF 100 10/2020 eesti 5 Kasutamine

• Keerake paberipurustaja tagaküljel olev toitelüliti asendisse „I“. Paberipurustaja sisselülitamine Paberi purustamine Paberi söötmisel käivitub lõikeseadme käivitus-seiskamisauto- maatika. 5 sekundit pärast seda, kui paberisises- tuse käivitus- seiskamisautomaatika on taas tühi, lülitatakse lõikeseade välja. Paberi purustamiseks võite seda otse sööta etteandeavasse või kasutada automaatset sissetõmmet. Autofeed-virntöötluse ajal on võimalik paberit käsitsi sisestada.

1. Paberi söötmine otse etteandeavasse

HOIATUS Vigastusoht sissetõmbamise tõttu! Automaatsöötealuse sissetõmbe- rullid töötavad purustamisprotsessi ajal pidevalt. Ärge laske pikkadel juustel, avaratel riietel, kaelaside- metel, sallidel, kaela- ja käekettidel jms sattuda rullide piirkonda. Paberipurustaja on varustatud automaatse etteandeseadmega (Autofeed), mis suudab mahutada kuni 100 paberilehte.

• Käivitage purustamistoiming. Selleks on kaks võimalust. a) Hoidke juhtnuppu 2 sekundit all. Käivitage lõikeseade automaatsööteajam. Paber antakse lõikeseadmesse ette. 5 sekundit pärast seda, kui kõik lehed on automaatsööteajamist hävitatud, lülita- takse lõikeseade välja. Enneaegseks katkestamiseks: Vajutage juhtnuppu. b) Sisestage üks paberileht otse etteandeavasse. Käivitage lõikeseade automaatsööteajam. Paber antakse lõikeseadmesse ette. 5 sekundit pärast seda, kui kõik lehed on automaatsööteajamist hävitatud, lülita- takse lõikeseade välja.10/2020 SECURIO AF 100 119 eesti

• Keerake paberipurustaja tagaküljel olev toitelüliti asendisse „0“. Pangakaartide purustamine Tühjendage jäätmekast Paberipurustaja väljalülitamine

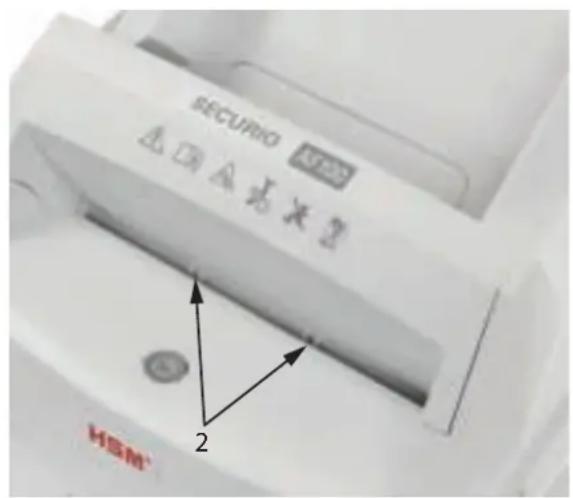

• Sisestage kaardid etteandeavasse nii, et käivitus-seiskamisautomaatika (2) saab kaarte tuvastada. Ärge sisestage seda materjali automaat- söötealuse kaudu. Käidelge peenestatud materjali paberi- jäätmetest eraldi.

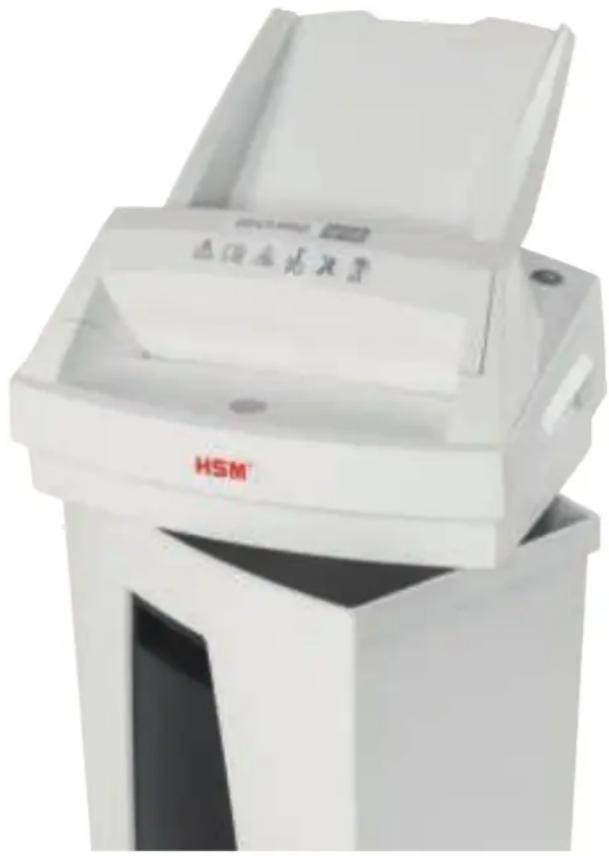

Jäätmekast täis Kontrollige regulaarselt jäätmekasti täitetaset. TÄHELEPANU! Tühjendage jäätmekast kohe, kuna lõikepeade korduv töö võib põhjustada lõikeseadme töös tõrkeid. Korpuse ülaosas on kaks vormitud haarde- süvendit vasakul ja paremal, mis lihtsustavad lõikepea tõstmist lõikeseadmelt.120 SECURIO AF 100 10/2020 eesti 6 Tõrgete kõrvaldamine Tõrge Tõrke kõrvaldamine Lõikeseade töötab ligi- kaudu 5 se- kundit paberit kassetist lisamata. Paberiummistus automaatse etteandeseadme kassetis. Põhjus: vihiku- või kirjaklambrid paberivirnas.

• Eemaldage paberist vihiku- või kirjaklambrid ja paigaldage virn uuesti tagasi. Paberiummis- tus Lõikeseade töötab mõni sekund tagurpidi ja lükkab paberi välja. Põhjus: sisestasite korraga liiga palju paberit.

• Vajaduse korral vajutage veel reverseerimisklahvi „R“, et paberivirn välja võtta.

• Poolitage paberivirn.

• Sisestage paberit järjest. Juhis: Kui paberivirn on kuni ummistuseni suuremas osas juba sisse tõmmatud, võite reverseerimisklahvi „R“ hoida allavajutatuna ka kauem kui 5 sekundit. See paneb lõikeseadme taas tööle edasisuunas ja hävitab ülejäänud paberi. Lõikeseade ei tööta.

• Paberiummistus automaatse etteandeseadme kassetis.

• Häire kõrvaldamise kohta vaadake ülaltoodud teavet. Lõikepea asend vigane

• Asetage lõikepea õigesti jäätmekastile. Jäätmekast täis

• Tühjendage jäätmekast. TÄHELEPANU! Tühjendage jäätmekast kohe, kuna lõikepeade korduv töö võib põhjustada lõikeseadme töös tõrkeid. Mootor on üle koormatud.

• Laske paberipurustajal enne järgmist kasutamist 45 - 60 min jahtuda.10/2020 SECURIO AF 100 121 eesti 7 Puhastamine ja hooldamine 8 Jäätmekäitlus/taaskasutus Vanad elektri- või elektroonika- seadmed sisaldavad veel mitme- sugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasu- tage elektri- ja elektroonikaseadmete tagas- tamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid kesk- konnasõbralikku jäätmekäitlusse. 9 Tarvikud Kui paberit ei tõmmata automaatsöötealu- selt enam kindlalt lõikeseadmesse, on sissetõmberullid kulunud ja vajavad väljavahetamist. Selleks pakume teile vahetuskomplekti. Palun pöörduge meie klienditeeninduse poole.

• 1 pudel lõikeploki spetsiaalset õli (50 ml)

• Kasutusjuhend Lisatarvikud (ei kuulu komplekti)

• Lõikeploki spetsiaalne õli (250 ml) Tellimisnumber 1.235.997.403 Klienditeeninduse aadressid leiate leheküljelt 220. Puhastage paberipurustajat ainult pehme lapi ja õrnatoimelise seebilahusega. Seejuures ei tohi vesi seadmesse tungida. Määrige lõikeseadet, kui lõikamisvõime väheneb, kui tekib müra või pärast igakordset jäätmekasti tühjendamist. Kasutage selle jaoks HSM-lõikeploki spetsiaalset õli. Pritsige paberi sisestusava kaudu kogu lõikerullikule spetsiaalset õli.

• Vajutage juhtnuppu umbes 5 sekundit paberit söötmata. Eralduvad paberitolm ja -osakesed. HOIATUS Ohtlik toitepinge! Masina vale käsitsemi- sega kaasneb elektrilöögi oht. Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepis- tikust. Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi- teenindusel ja meie lepingupart- nerite hooldustehnikutel

Klienditeeninduse aadressid leiate lehekül- jelt 220.122 SECURIO AF 100 10/2020 eesti 10 Tehnilised andmed Paberipurustaja on kooskõlas Euroopa Liidu asjaomaste ühtlustamiseeskirjadega:

• RoHS-i direktiiv 2011/65/EU ELi vastavusdeklaratsiooni võib tellida tootjalt.

• Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Esitatud võimsusandmed kehtivad uue, õlitatud lõikeseadme ja külma mootori korral ning põhinevad pingel 230 V / 50 Hz või 120 V / 60 Hz. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist. Purustamisviis Tükeldamine Lõikepikkus (mm) 4 × 25 Turvatase DIN 66399 P-4, T-4, E-3, F-1 Lõikamismaht* (leht), DIN A4 70 g/m
