KÄYTTÖOHJE Securio AF100 HSM

1 Symboleiden selitykset ja turvallisuusohjeet

Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilö- tai esinevahinkoja ja niistä loytyy toimenpiteitä vaaran ehkäsemiseksi.

Varoituskolmio jasignaalisana

VAROITUS sekā harmaalla taustalla oleva teksti viittaavat vaikeisiin ja hengenvaarallisiin loukkaantumisiin.

HUOMIO on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

ohjemerkitsee tietoja koneen sehokkaasta käytösta ilman turvariskejä.

Turvaohjeita

Lue käyttoohje ennen koneen käyttoönottoa, sailytä se tulevaa käyttoa varten ja anna se seuraavalle käytäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitetyjä turvaohjeita.

Terävat terät aiheuttavat loukkaantumisvaaran!

Alä koskaan kosketa paperinsyöton rakoa.

Kiskoutumisesta johtuva loukkaantumisvaara!

Alä päästa pitkä hiuksia, loysiä vaatteita, kravatteja, huiveja, kaulatai ranneketjuja tms. syöttöukon alueelle. Alä silppua mitään materiaaia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Palovammavaara!

Alä käytä puhdistusaineita tai paineilmapulloja, joissa on leimahtavia aineita. Ainesosat voivat syttyä.

Vaaroja lapsille ja muille henkilöille!

Konetta ei saa käyttaa henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi

set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näden henkilöiden turvallisuutta valvo pateva henkilö tai ellei pateva henkilö nuvo laitteen käytössa. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laitteella.

Paperisilppuria ei saa jattä käyntiin ilman valvontaa.

Sahkoviirta aiheuttaaturvallisuusriskin

Vaarallinen verkkojannite voikoneen virheellisessä käytössä

aiheuttaa sahköiskun.

• Tarkasta laitteen ja johdon vauriot saannollisesti.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epaaianmukaisesti, sekä kun vaihdat sen paikkaa tai tat sitä, irrota verkkopistoke.

Välta veden joutumista paperisilppuriin. Alä upota verkkjohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkee seen kosteilla kasillä.
- Alä koskaan irrota verkkopistoketta pistorasiasta vetamällä johdosta, vaan tartu aina verkkopistokkeeseen.

2 Tarkoituksenmukainen käytö, tuotevastuu

Tarkasta rungon yläosan takapuolella olevasta tyyppikilvestä, mille verkkovirralle paperisilppuri on tarkoitetu. Noudata käyttoohjeen vastaavia kohtia.

Paperisilppuri on tarkoitetu paperin sekä vahäisten luottokorttimäärien silppuamiseen.

Automaattisen syottöalustan kautta saa syottä vain paperia, jossa ei ole niittejä eikä klemmareita.

Pperi, jossa on niittejä ja klemmareita sekä luotto- ja asiaskortit saa syottäa ainoastaan syottöaukon kautta.

Laitteen luja leikkauskoneisto sietä niittejä ja klemmareita.

Paperisilppurin takuuaika on 3 vuotta.

Tässä patee tuotevastuusta riippumaton HSM:n paperisilppureiden leikkausakseleita koskeva takuu laitteen koko käyttoian ajan (HSM Lifetime Warranty). Valmistajan tuotevastuu ja takuu eivät mata kulumista ja vahinkoja, jotka johtuvat laitteen virheellisesta käytostä tai sivullisten kajoamisesta laitteeseen. Paperikasetin sisäänvetorullat ovat kuluvia osia.

HSM takaa varaosien toimittamisen jopa 10 vuotta taman stallin valmistuksen lopettamisen jälkeen.

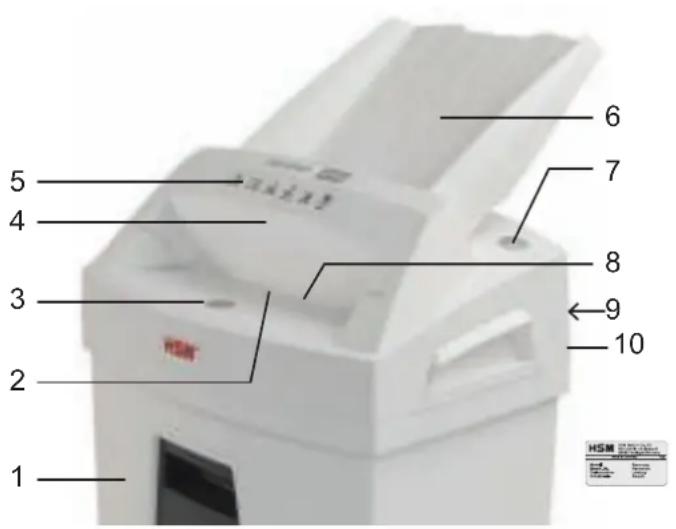

3 Yleiskuva

1 Silppusäiliö
2 Kännistys-/pysäytysautomatiikka.
3 Kayttopainike
4 Turvaelomentti
5 Turvallisuusohje
6 Automaattinen syöttöalusta
7 Peruutuspainike R
8 Syöttöaukko
9 Leikkauspää
10 Tyyppikilpi

4 Kayttoönotto

VAROITUS

Vaarallinen

verkkojannite!

Koneen virheellisestä käsittelystä voi seurata sahköisku!

• Käytä paperisilppuria ainoastaan kui-vissa sisätiloissa. Älä käytä sitä tiloissa, joissa on korkea ilmankosteus, eikä sateessa.
• Alä vie laitetta, verkkopistoketta tai verkkjohtoa avotulen tai kuumien pintojen lahettyville. Tuuletrasrakoja ei saa peittä. Rakojen ja seinan tai huonekalujen valissä tayty olla vahintään 5 cm:n vali.
• Huomioi,etta verkkopistokkeeseen pääsee helposti käsiki.
• Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat tyyppikilven tietoja.

Asenna automaattinen syöttöalusta:

• Taita turvaelementti eteenpän.
• Syöttöalusta on pakattu kartonkiin.

Aseta alusta ohjaimeen
ja paina sitä alaspäin,
kunnes se lukittuu
paikalleen.

Lukitse alusta painamalla alustan lukitusnokkia vasemmalle ja oikealle ulospain.

• Taita turvaelementti taas taaksepäin.
• Liitta toimituksessa mukana ollut verkkjohto paperisilppurin takaosaan ja työnnä verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Kaytto

Paperisilppurin pälle kytkeminen

• Kytke verkkokytkin paperisilppurin takapuolella asentoon "I".

Paperin silppuaminen

Voit silputa paperia syottamalla sita suoraansyottouukkoon tai kayttamallau automaattista sisaanvetoa.Automaattista syottokasettia kaytettaess on mahdolista lisaksiyottakasin papereita tai CD-levyja.

1. Syöta paperia suoraan syöttöaukloon

Käynnistys-pysäytysautomatiikka käynistyykun poperia syotetään.

Leikkauspää kytkeytyy pois 5 sekuntia käynnistys-pysäytysautomatiikan vapautumisen jälkeen.

2. Syötä paperia automaattisen syöttöalustan kautta

Paperisilppuri on varustetu automaattisella syottolaitteistolla (autofeed), joka voi ottaa jopa 100 arkia poperia.

VAROITUS
Kiskoutumisesta johtuva
loukkaantumisvaara!

Automaattisen syottolustansisaanvetorullat kulkevatina silppuamisen aikana.
Alä päästä hiucksia, loysiä vaatteita, kravatteja, huiteja, kaula-tairanneketjuja tms. rullien alueelle.

Aseta automaattiseen syottolustaan paperipino (kork. 100 arkia, 80g / m^2

HUOMIO: Paperissa
ei saa olla niittejä tai
klemmareita.

• Aloita silppuaminen. Siihen on kaksi mahdollisuutta:

a) Paina käytö painiketta 2 sekunnin ajan.

Käynnistä leikkauskoneisto ja automaattinen toiminto. Paperi ohjataan leikkuulait-teistoon.

Leikkauskoneisto pysahtyy 5 sekuntia
sen jälkeen, kun kaikki paperit automaattisesta syottöalustasta on silputtu.
Ennenaikainen keskeytys: Paina käyttopainiketta.

b) Työnnä paperiarkki suoraansyöttöaukkoon.

Käynnista leikkauskoneisto ja automaattinen toiminto. Paperi ohjataan leikkuulaitteistoon.

Leikkauskoneisto pysahtyy 5 sekuntia sen jälkeen, kun kaikki paperit automaattisesta syöttöalustasta on silputtu.

Luottokorttien tuhoaminen Silppusäillön tyhjentäminen

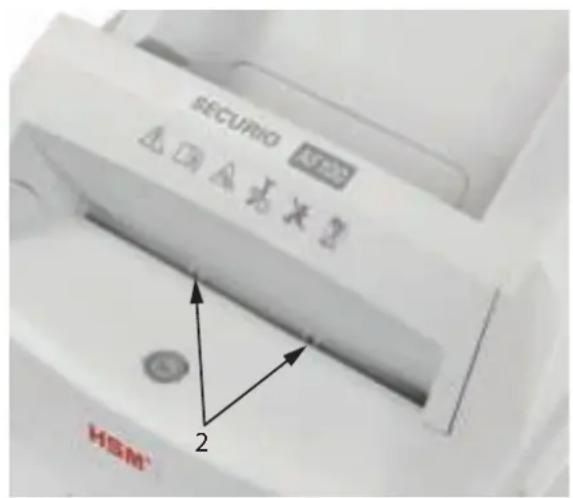

• Syöta kortit syöttöaukloon siten, että käynnistys- ja pysäytysautomatiikka (2) pystyy tunnistamaan kortit.

Naita materiaialeja ei saa syottaa automaattisen syottaalustan kautta.

Havita silputtu materiaali erilläan paperijatteista.

Silppusäiliö taynnä

Tarkista silppusäillön tayttymisaste saannöllisesti.

HUOMIO Tyhjennä tāysi silppusäiliö saman tien, koska silpun pakkautuminen usein voi aiheuttaa toimintahäiriöita.

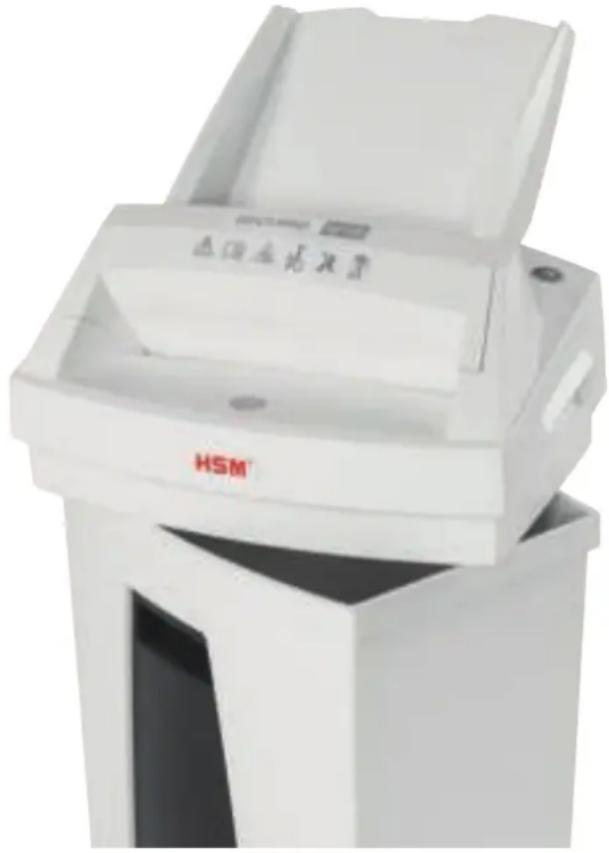

Kotelon yläosassa on oikealla ja vasemmalla kaksi kahvasyvennystä, jotka helpottavat leikkauspään nostamista silppusäiliöltä.

Paperisilppurin kytkeminen pois pälä

• Kytke verkkokytkin paperisilppurin takapuolella asentoon "0".

6 Häriöiden poisto

Häiriö Häriöiden poisto
Leikkauskoneisto toimii noin 5 sekun-tia niin, ettei paperia vede- tã kasettliin.	➢ Paperi jumissa automaattisessa syöttökasetissa. Syy: Niittejä tai klemmareita paperipinossa. ➢ Poista niitit ja klemmarit papereista ja aseta nippu uudelleen sisäään.
Paperitukos	➢ Leikkauskoneisto kãyjonkin aikaa takaperin ja työntäa paperia ulos. Syy: Laitteeseen on syötety kerralla liikaa paperia. ➢ Paina tarvittaessa vielã“R”-peruutuspainiketta poistaaksesi paperitukoksen. ➢ Puolita paperinippu. ➢ Ohjaa paperi sisäään yksitellen. Ohje: Jos paperinippu on vedetty ennen tutkeutumista jo suureksi osaksi sisäään, voit painaa “R”-peruutuspainiketta myös pidempäään kuin 5 s. Tällöin leikkauskoneisto kãy jälleen eteenpään ja silppuaa lopun paperin.
Leikkauskoneisto ei toimi.	➢ Paperi jumissa automaattisessa syöttökasetissa. ➢ Vianpoisto, katso yllå. ➢ Leikkauspäään asento virheellinen ➢ Aseta leikkauspää oikein silppusäiliölle. ➢ Silppusäillö tãynä ➢ Tyhjennä silppusäiliö. HUOMIO Tyhjennä tãysi silppusäiliö saman tien, koska silpun pakautuminen usein voi aiheittaa toimintahäiriöitä.
	➢ Moottori on ylikuormittunut. ➢ Anna paperisilppurin jäähtyä noin 45 - 60 minuutin ajan, ennen kuin käynnis- tã silppurin uudelleen.

7 Puhdistus ja huolto 8 Havittäminen/kierrätys

VAROITUS

Vaarallinen verkkojannite!

Koneen virheellisestä käsittelystä voi seurata sahköisku!

Kytke paperisilppuri poispäälta ja irrota verkkopistoke,ennen kuin siirät konetta taipuhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huoltokenikot saavat tehdä huoltoöitä, jotka edellyttvät katteiden irrottamista.

Asiakaspalvelun osoitteet sivulla 220.

Käytetyt sahköiset ja elektroniset laitteet sisälTvat monia yha arvokkaita materiaialeja sek osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen havittamisen ja kässettelyn yhteydessne voivat voivat olla vaarllisia ihmisten terveydelle ja ymparistolle. Alä koskaan heita kaytetyjla laitteita kotitalousjatteen sekaan. Noudata kulloinkin voimassa olevia märäyksiä ja toimita vanhat elektroniset ja sahkoiset laiteesi keräyspisteisiin kierratettaviksi. Toimita kaikki pakkaumsaterialaalit havittaviksi ymparistoä säästvällä ravalla.

Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella Laitteeseen ei saa joutua vetta.

Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimaaräistamelua ja aina kun silppusäili tyhjennettiin. Kayta

ainoastaan HSM-leikkausterien erikoisoljya:

Suihkuta erikoisoljya syottouakon lapi koko leveydtta teraakseille.
- Paina käytö painiketta noin 5 sekuntia ilman paperin syöttämista.

Paperipoly- ja hiukkaset irtoavat.

9 Toimituskokonaisuus

• Paperisilppuri pakattu kartonkiin
• Automaattinen syöttöalusta
  Verkkoliitäntäjohto
  1 pullo leikkuuterien erikoisöljya (50 ml)
• Kayttoohje

Lisavarusteet (eivat sisally toimitukseen)

Leikkuuterien erikoisoljy (250 ml), tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 220.

Jos automaattisen syottaloustan paperi eienä kulje varmasti leikkuukoneistoon, ovatsisaenvetorullat kuluneet ja ne tulee vaihtaa. Sitā varten on tarjolla vaihtosarja. Ota yhteyttä asiakaspalveluumme.

10 Tekniset tiedot

Leikkaustapa Silppuleikkaus
Leikkauskoko (mm) 4 X 25
Turvataso DIN 66399 P-4, T-4, E-3, F-1
Leikkausteho* (arkki), DIN A4 70 g/m2802	6-7g5m6
Paino 7,6 kg
Syöttöleveys 225 mm
Leikkausnopeus 45 mm/s
Liitäntä 220-240 V / 50/60 Hz	110-130 V / 50/60 Hz
Teho maks. arkkimäärällä 185 W (EU) / 160 W (US)
Energiankulutus valmiustilassa	< 2 Wh
Käyttoaika maksimi arkkimäärällä	jopa 15 min
Käyttoaika yksittäisille arkeille	jopa 20 min
Ympäristöolosuheet käytössä:LämpötilaSuhteellinen ilmankosteusMaantieteellinen korkeus (NN:n yläpuolella)	-10°C ... +25°Cmaks. 90%, ei tiivistyvämaks. 2000 m
Mitat L x S x K (mm)	375 x 260 x 620
Silppusäiliön tilavuus	25 l
Päästöjen änenpainetaso(tyhjäkäynillä / kuorman kanssa	55-60 dB / 65-70 dB
A-painotettu änitehotaso(LWAd tyhjäkäynillä)	71 dB

*Yhdellä kerralla leikkattavien arkkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkitän syötety. Annettujen tehietojen märitys koskee uutta, oljtyä leikkauslaitteistoa ja kylmaa moottoria ja 230 V / 50 Hz:n tai 120 V / 60 Hz:n janni-tetta. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuktista sekä syöttövastā riippuen voi arkkiteho poiketa.

Paperisilppuri on Europan Unionin asianomaisten harmonisoitujen standardien mukainen:

Sahkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
Pienjannitedirektiivi 2014/35/EU
RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytäa valmistajalta.
