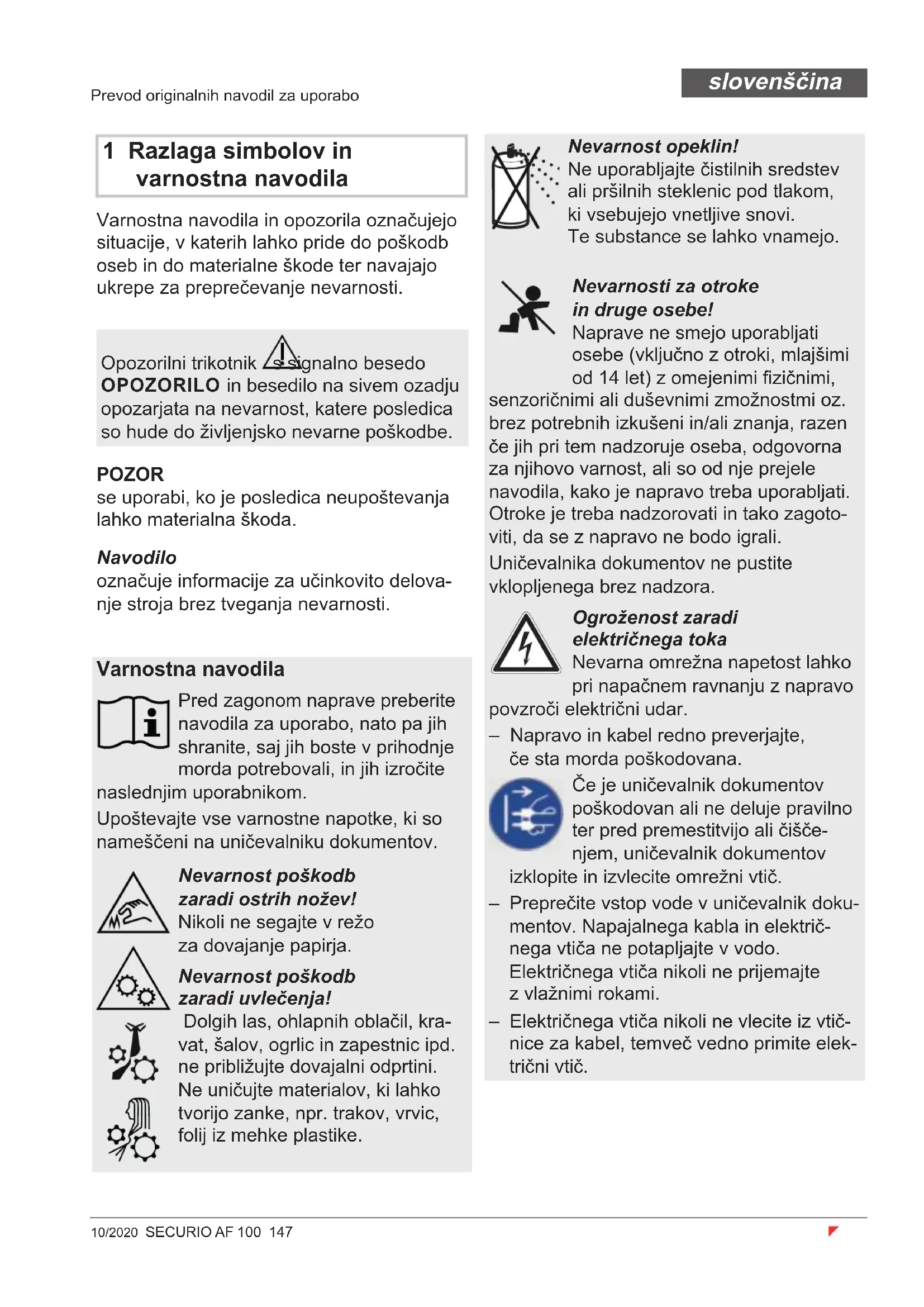

NAVODILA ZA UPORABO Securio AF100 HSM

Varnostna navodila in opozorila označujejo situacije, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Opozorilni trikotnik signalno besedo OPOZORILO in besedilo na sivem ozadju opozarjata na nevarnost, katere posledica so hude do ziviljenjsko nevarne poskodbe.

POZOR

se uporabi, ko je posledica neupoštevanja lahko materialna škoda.

Navodilo

označuje informacije za učinkovito delovanje stroja brez tveganja nevarnosti.

Varnostna navodila

Pred zagonom naprave preberite
navodila za uporabo, nato pa jih
shranite, saj jih boste v prihodnje
morda potrebovali, in jih izročite

naslednjim uporabnikom.

Upostevajte vse varnostne napotke, ki so namesceni na unicevalniku dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poškodb zaradi uvlečenja!

Dolgih las, ohlapnih oblačil, kravat, šalov, ogrlic in zapestnic ipd. ne priblžujte dovajalni odprtini.

Ne unicujte materialov, ki lahkotovorijo zanke, npr. trakov, vrvic, folij iz mehke plastike.

Nevarnost opeklin!

Ne uporabljaje cistilnih sredstev ali prsilnih steklenic pod tlakom, ki vsebujejo vnetljive snovi.

Te substance se lahko vnamejo.

Nevarnosti za otroke in druge osebe!

Naprave ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi,

senzoričnimi ali duševnimi zmožnostmi oz. brez potrebnih izkušeni in/ali znanja, razenče jih pri tem nadzoruje oseba, odgovorna za njihovo varnost, ali so od nje prejele navodila, kako je napravo treba uporabljati. Otroke je treba nadzorovati in takozagotoviti, da se z napravo ne bodo igrali. Unicevalnika dokumentov ne pustite vklopljenega brez nadzora.

Ogrożenost zaradi elektricnegatoka

Nevarna omrežna napetost lahko pri napačnem ravnanju z napravo

povzroci elektrichi ni udar.

• Napravo in kabel redno preverjajte, ce sta morda poskodovana.

Če je unicevalnik dokumentov poskodovan ali ne deluje pravilnoter pred premestitvijo ali cišcenjem, unicevalnik dokumentov

Robusten rezalni mehanizem je neobčutljiv za sponke.

Garancijski cas za unievalnik dokumentov je 3 leti. Za rezalne gredi HSM na unievalnikih dokumentov velja od jamstva neodvisna garancija za celotno ziviljenjsko dobo naprave (HSM Lifetime Warranty).

Jamstvo in garancija ne veljata za obrabo, poskodbe zaradi nestrokovne uporabe in poseganja s tretje strani. Podajalna koleska kasete za papir so obrabni deli.

Podjetje HSM zagotavlja dobavo nadomestnih delov do 10 let po koncu proizvodnje tega modela.

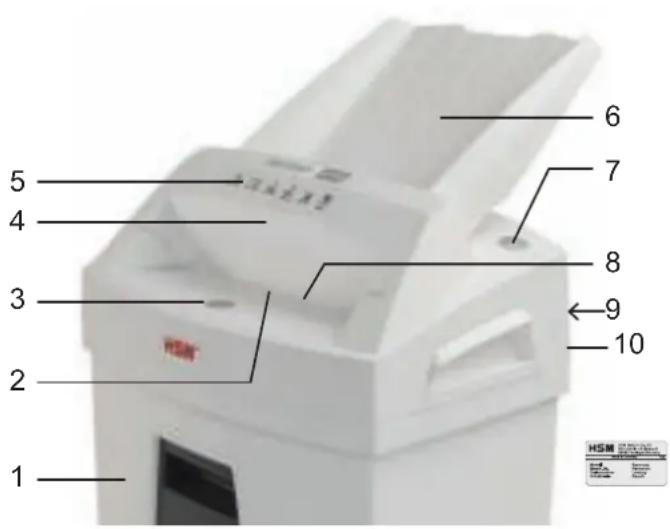

3 Pregled

1 Posoda za razrezan material
2 Mechanizem start-stop
3 Upravljalna tipka
4 Varnostni element
5 Varnostno navodilo
6 Odlagalna polica za samodejno dovajanje
7 Tipka za reverziranje R
8 Dovajalna odprtina
9 Rezalna odprtina
10 Oznaka tipa

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje z napravolahko povzroči elektrčni udar.

• Unievalnik dokumentov uporabljajte samo v suhih notranjih prostorih. Ne uporabljajte ga v prostorih z visoko zračno vlažnostjo ali v dežju.
• Naprave, elektrichega vtica in napajal- nega kabla ne izpostavljaje odprtemu ognju in vroim povrsinam. Prezracevalne reze morajo biti vedno proste in od stene ali pohistva oddljene najm. 5 cm.
• Pazite, da bo elektricni vtic lahkodostopen.
• Preden vklopite elektrichi vtič, preverite skladnost napetosti in frekvence vašega elektrichega omrežja s podatki na tipski tablici.

Montaža odlagalne police za samodejno dovajanje:

• Varnostni element obrite naprej.
• Odlagalna polica je v kartonu.

Vstavite odlagalnpolico v vodilo in jo pritisnite navzdol, da zaskovi.

Da odlagalno polico fi ksirate, pritisnite zaskočna nastavka levo in desno od odlagalne police navzven.

• Varnostni element znova obrite nazaj.
• Prikljucite dobavljeni napajalni kabel na hrbtni strani unicevalnika dokumentov in vstavite elektrichi vtič v pravlno instalirano vtičnico.

5 Upravljanje

Vklop unievalnika dokumentov

• Omrežno stikalo na hrbtni strani unicevalnika dokumentov preklopite na "I".

Unicevanje papirja

Papir unicite takto, da ga vstavite reposredno v dovajalno odprtino ali pa uporabite samodejno dovajanje. Med obdelavo sklada s samodejnim dovajanjem je mogoce papir dovajati rochno.

1. Vstavljanje papirja neosredno v dovajalno odprtino

Ob dovajanju papirjase vklopi mehanizemstart-stoprezalnenaprave.

5 sekund po sprosti-tvi mehanizma start-stop pri dovajanju papirja se rezalna naprava izklopi.

2. Dovajanje papirja z odlagalne police za samodejno dovajanje

Unievalnik dokumentov ima samodejno dovajalno pripravo (Autofeed), v katero je mogoce vstaviti do 100 listov papirja.

OPOZORILO Nevarnost poškodb zaradi uvcěcenja!

Podajalna kolesca odlagalne police za samodejno dovajanje se med postopkom unicevanja ves czas vrtijo. Z dolgimi lasmi, ohlapnimi oblačili, kravatami, šali,ogrlicami, zapestnicami in podobnim se ne zadržujte v območju kolesc.

Sklad papirja (najv. 100 listov, 80g / m^2 ) vstavite na odlagalno polico za samodejno dovajanje.

POZOR: Na papirjune sme biti sponk.

• Zazenite postopek unicevanja. Imate 2 moznosti:

a) Upravljalno tipko pritiskajte 2 sekundi.

Vklopite rezalni mehanizem in pogon za samodejno dovajanje. Papir se dovaja rezalnemu mehanizmu. Ko so uniceni vsi listi z odlagalne police za samodejno dovajanje, se rezalni mehanizem po 5 sekundahugasne. Predcasna prekinitev: pritisnite upravljalno tipko.

b) En list papirja vstavite neposredno v dovajalno odprtino.

Vklopite rezalni mehanizem in pogon za samodejno dovajanje. Papir se dovaja rezalnemu mehanizmu. Ko so uniceni vsi listi z odlagalne police za samodejno dovajanje, se rezalni mehanizem po 5 sekundah ugasne.

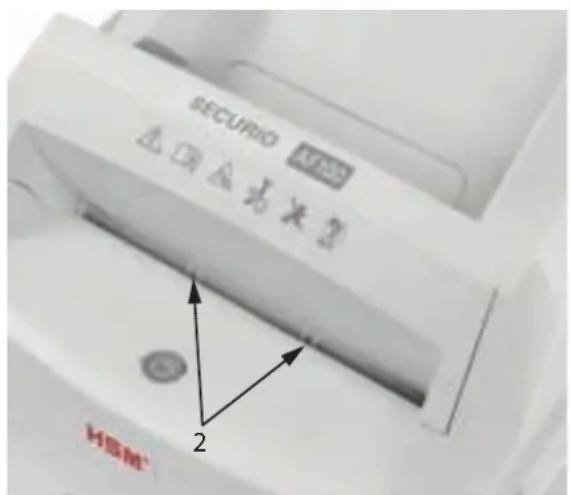

Unicevanje kreditnih kartic

• Kartice vstavite v dovajalno odprtino tako, da jih lahko zajame mehanizem start-stop (2).

Teh materialov ne dovajaje z odlagalne police za samodejno dovajanje.

Razrezan material odstranite loceno od oppadega papirja.

Praznjenje posode za razrezan material

Posoda za razrezan material je polna Redno preverjaje napoljenost posode za razrezan material.

POZOR Polno posodo za razrezan material takoj izpraznite, saj se ob večkrat-nem stiskanje materiala lahko pojavijo motnje delovanja rezalega mehanizma.

V zgornjem delu ohisja sta na levi in desni strani prijemni vdolbini, ki vam olajsata dvigovanje rezalne glaves posode za razrezan material.

Izklop unicevalnika dokumentov

• Omrežno stikalo na hrbtni strani unicevalnika dokumentov preklopite na "0".

6 Odpravljanje motenj

Motnja Odpravljanje motnje
Rezalni me- hanizem deluje prbl. 5 sekund, ne da bi povlekel papir iz vla- galnika.	➢Zastoj papirja v vlagalniku za samodejno dovajanje. Vzrok: sponke v papirju. • Odstranite sponke iz papirja in sklad znova vstavite.
Zastoj papirja	➢Rezalni mehanizem deluje nekaj sekund vzvratno in potiska papir nazaj ven. Vzrok: naenkrat ste vstavili preveč papirja. • Če je potrebno, pritisnite še tipko za reverziranje "R", da odstranite odvečni papir. • Zmanjsajte količino papirja na polovico. • Še enkrat vstavite papir. Napotec: Če je bil velik del sklada papirja do blokiranjaŽe uvlečen, lahko tipko za reverziranje "R" pritiskate tudi dlje kot 5 sekund. Rezalni mehanizem se bo spet vrtel naprej in unicil preostali papir.
Rezalni me- hanizem se ne zažene.	➢Zastoj papirja v vlagalniku za samodejno dovajanje • Za odpravljanje napake glejte zgoraj. ➢Nepravilen položaj rezalne glave • Rezalno glavo prvilno namestite na posodo za razrezan material. • Posoda za razrezan material je polna • Izpraznite posodo za razrezan material. POZOR Polno posodo za razrezan material takoj izpraznite, są se ob večkratnem stiskanje materiala lahko pojavijo motnje delovanja rezalnega mehanizma.
	➢Motor je bil preobrenjen. • Pred ponovnim zagonom počakajte 45 - 60 minut, da se unićevalnik dokumentov ohladi.

7 Cišćenje in vzdřevanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje z napravolahko povzroči elektrčni udar.

Pred menjavo mesta postavitve ali cišcenjem izklopite unicevalnik dokumentov in izvlecite omrežni vtič.

Servisna dela, pri katerih je treba odstranitiPokrove ohišja,sme izvajati samo servisna sluzba podjetja HSM in servisi tehniki nasih pogodbenih partnerjev.

Zanaslove servisnih sluzb glejte stran 220.

Elektricna in elektronska opadna oprema pogosto vsebuje dragocene materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju ali ravnanju

so lahko te nevarne za zdravje lijudi in okolje. Odpadnih naprav nikoli ne odlagajte med obicajne oypadke. Upostevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektricne in elektronske oypadne opreme. Tudi ves embalžni material odstranite okolju prijazno.

Unicevalnik dokumentov cistite le z mehko krpo in blago milnico. Pri tem voda ne sme vstopiti v napravo.

Rezalni mehanizem naoljite, ce se zmogljivostrezanja zmanjsa, se pojavijo zvoki ali po vsakem praznjenju posode za

razrezan material. Uporabljaje samo speci-alno olje za rezalne plošće HSM:

• Brizignite specialno olje za rezalne plošće skozi odprtino za dovajanje po celotni dolžini rezalnih gredi.
• 5 sekund pritiskajte upravljalno tipko, ne da bi dovajali papir.

Sprosti se papirni prah in delci.

Če se papir z odlagalne police za samodjejno dovajanje rezalinemu mehanizmu vec ne dovaja varno, so podajalna kolesca obrabljena in jih je treba zamenjati.

Za to vam nudimo komplet za zamenjavo.

Stopite v stik z našo servisno službo.

9 Obseg dobave

• Unicevalnik dokumentov, zapakiran v karton
• Odlagalna policza sa smodejno dovajanje
• Napajalni priključni kabel
  1 plastenkaspcialnegalja za rezalnplošce (50 ml)
• Navodila za uporabo

Dodatna oprema (ni del obsega dobave)

• Specialno olje za rezalne plošće (250 ml) naroc. st. 1.235.997.403

Zanasloveservisnihsluzgblejte stran220.

10 Tehnični podatki

Vrsta rezanja Rezanje na delce
Velikost rezanja (mm) 4 X 25
Varnostna stopnja DIN 66399 P-4, T-4, E-3, F-1
Zmogljivost rezanja* (list), DIN A4 70 g/m2802	6-7g/m 5-6
Teža 7,6 kg
Širina vnosa 225 mm
Hitrost rezanja 45 mm/s
Priključek 220-240 V / 50/60 Hz	110-130 V / 50/60 Hz
Moč pri majv. številu listov 185 W (EU) / 160 W (US)
Poraba energije v načinu pripravljenosti < 2 Wh
Čas delovanja pri majv. št. listov	do 15 min
Čas delovanja pri enam lista	do 20 min
Pogoji v okolici med delovanjem: Temperatura	-10°C do +25°C najv. 90%, ne kondenzira najv. 2.000 m
Relativna zračna vlaga
Nadmorska višina
Mere Š x G x V (mm)	375 x 260 x 620
Volumen posode za razrezan material	25 l
Raven emisij zvočnega tlaka(v prostem teku/pri obretenitvi)	55-60 dB / 65-70 dB
A- ocenjen nivo zvočne moči (Prosti tek / pod obretenitvijo)	71 dB

• Najv. stevilov listov (DIN A4, 70 g/m² oz. 80 g/m²), dovajanih vzdolžno, za razrez v enam hodu. Ugotavljanje navedeni podatkov o zmogljivosti je bilo izvedeno z novim, naoljenim rezalnim mehanizmom in hladnim motorjem ter se nanaša na napetost 230 V / 50 Hz oz. 120 V / 60 Hz. Manjsa omrežna napetost ali druga omrežna frekvenca od navedene lahko vlivata na manjso zmogljivost in večji hrup med delovanjem. Glede na strukturo in lastnosti papirja ter vrsto vnosa lahko zmogljivost listov odstopa.

Unievalnik listov izpolnjuje veljavne usklajene predpise Evropske unije:

• Direktiva o EMZ 2014/30/EU
• Direktiva o nizki napetosti 2014/35/EU
• Direktiva RoHS 2011/65/EU

Izjavo ES o skladnosti lahko na povpraševanje dobite pri proizvajalcu.
