BRUKSANVISNING Securio AF100 HSM

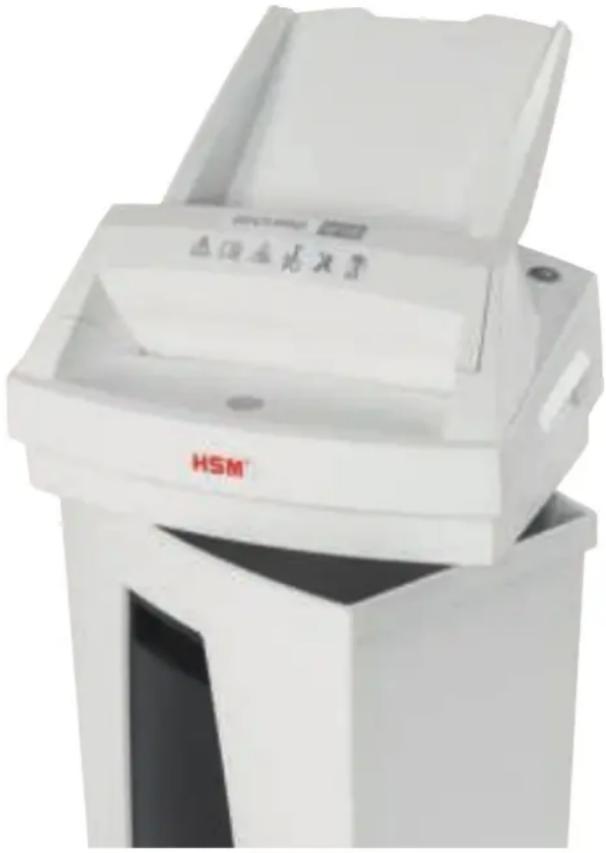

2. Tilfør papir automatisk

• Før kortene ind i tilførselsåbningen, så start-stop-automatikken (2) kan regi- strere dem. Tilfør ikke disse materialer via autofeed- bakken. Bortskaf det makulerede materiale sepa- rat fra papiraff ald.

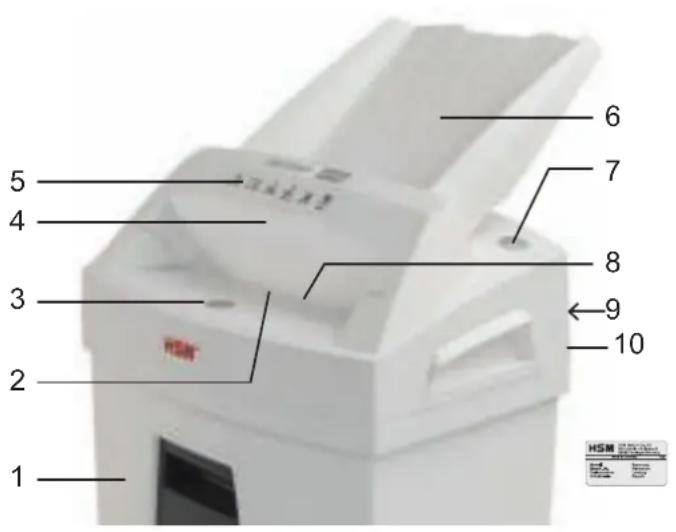

Tiltenkt bruk, garanti Makulatoren skal brukes til destruksjon av papir og små mengder kredittkort. Via den automatiske matehyllen skal det kun tilføres papir uten binders eller stifter. Papir med binders og stifter, og kredittkort, skal kun mates via mateåpningen. Det robuste skjæreverket er ufølsomt overfor stifter og binders. Garantiperioden for makuleringsmaskinen er tre år. Uavhengig av selve garantien er det garanti for HSM skjæreakslene til maku- latoren under hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien Inn- trekksrullene på papirkassetten er slitedeler. HMS garanterer levering av reservedeler i 10 år etter at produksjonen av denne modellen opphører. Se etter på typeskiltet på baksiden av huso- verdelen, hvilken nettspenning din makulator er beregnet for. Følg de aktuelle punktene i bruksanvisningen. 1 Beholder for makulatur 2 Start/stopp-automatikk 3 Betjeningstast 4 Sikkerhetselement 5 Sikkerhetsinstruksjon 6 Automatisk matehylle 7 Reverseringstast R 8 Innmatingsåpning 9 Skjærehode 10 Typeskilt

910/2020 SECURIO AF 100 85 norsk 4 Igangsetting ADVARSEL Farlig nettspenning! Feil håndtering av maskinen kan føre til elektrisk støt. – Bruk makulatoren kun i tørre innvendige rom. Bruk den ikke i rom med høy luft- fuktighet eller i regn. – Hold apparatet, nettstøpslet og nettka- belen unne åpen ild og varme overfl ater. Lufteslissen må være fri og ha en avstand til veggen eller til møbler på min. 5 cm. – Forsikre deg om at nettstøpselet er lett tilgjengelig. – Kontroller før du setter inn nettstøpslet at spenningen og frekvensen til ditt strømnett stemmer overens med angi- velsene på typeskiltet. Monter den automatiske matehyllen:

• Vipp sikkerhetselementet framover.

• Hyllen ligger i kartongen. Sett hyllen inn i førin- gen og trykk den ned til den smetter på plass. For å sette fast hyllen trykker du ned låsetap- pene på venstre og høyre side.

• Vipp sikkerhetselementet bakover igjen.

• Koble den vedlagte nettkabelen til på baksiden av makuleringsmaskinen og plugg støpslet inn i en forskriftsmessig installert stikkontakt.86 SECURIO AF 100 10/2020 norsk 5 Betjening

• Sett nettbryteren på baksiden av makule- ringsmaskinen på “I”. Slå på makuleringsmaskinen Makulere papir Ved papirtilførsel starter start/stopp- automatikken skjæreverket. 5 sekunder etter at start/stopp-automatik- ken i papirtilførselen er fri igjen, slås skjære- verket av. Du kan makulere papir ved å legge dem direkte inn i innmatingsåpningen eller å bruke det automatiske inntrekket. Ved autofeed- stifting kan papir mates inn manuelt.

1. Legge papir direkte inn

i innmatingsåpningen ADVARSEL Fare for personskader på grunn av inntrekking! Inntrekksrullene på den automa- tiske matehyllen går alltid under makuleringen. Ikke ha langt hår, løst antrekk, slips, sjal, hals- og armbånd osv. i området rundt rullene. Makuleringsmaskinen har en automatisk innmatingsinnretning (Autofeed) som kan mate opp til 100 papirark.

2. Mate inn papir med den automatiske

• Start makuleringen. Du har 2 muligheter: a) Trykk på betjeningsknappen i 2 sekunder. Start skjæreverk og automatedrift. Papiret mates inn i skjæreverket. 5 sekunder etter makulering av alle blad fra automateanlegget, slås skjæreverket av. Avbryte før tiden: Trykk på betjenings- knappen. b) Legg ett papirark direkte inn i innmatingsåpningen. Start skjæreverk og automatedrift. Papiret mates inn i skjæreverket. 5 sekunder etter makulreing av alle blad fra autmateanlegget, slås skjæreverket av.10/2020 SECURIO AF 100 87 norsk

• Sett nettbryteren på baksiden av makule- ringsmaskinen på “0”. Makulere kredittkort Tømme beholder for makulatur Slå av makuleringsmaskinen

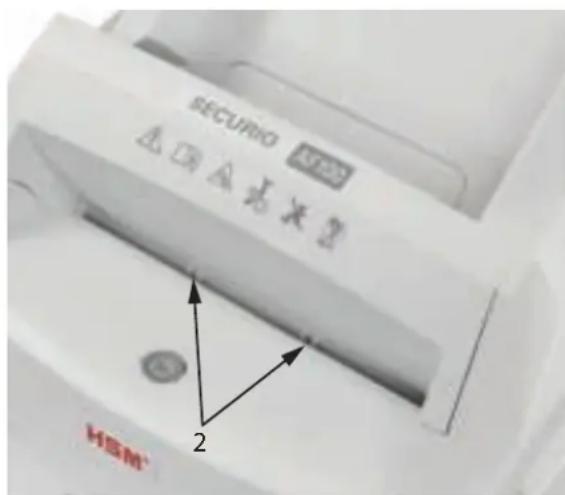

• Før kortene inn i innmatingsåpningen slik at de kan detekteres av start-stopp auto- matikken (2). Ikke mat inn disse materialene med den automatiske matehyllen. Det makulerte materialet må avhendes separat fra papiravfall.

Beholder for makulatur full Kontroller regelmessig oppfyllingsnivået til beholderen for makulatur. FORSIKTIG Tøm den fulle beholderen for makulatur omgående, da det ved fl ere gangers ettertrykking av makulaturen kan opptre funksjonsfeil på skjæreverket. I husoverdelen er det innarbeidet to håndtak til venstre og høyre, som forenkler løfting av skjærehodet fra beholderen for makulatur.88 SECURIO AF 100 10/2020 norsk 6 Feilretting Feil Feilretting Skjæreverket går i c. 5 sek- under, uten å trekke inn papir fra magasinet. Papirfastkiling i auto-innmatingsmagasinet. Årsak: Binders eller stifter i papirstabelen.

• Fjern binders eller stifter fra papiret og legg inn bunken igjen. Papirtilstop- ping Skjæreapparatet går bakover i noen sekunder og skyver ut papiret. Årsak: Du har ført inn for mye papir på en gang.

• Tilfør papirene etter hverandre. Tips: Hvis papirbunken er trukket inn et godt stykke før blokkering, kan du også trykke reverseringsknappen “R” lenger enn 5 s. Dermed går skjæreverket videre forover og makulerer resten av papiret. Skjæreverket går ikke. Papirfastkiling i auto-innmatingsmagasinet

• Se over for informasjon om feilretting. Posisjon til skjærehodet feil

• Sett skjærehodet riktig på beholderen for makulatur. Beholder for makulatur full

• Tøm beholderen for makulatur. FORSIKTIG Tøm den fulle beholderen for makulatur omgående, da det ved fl ere gangers ettertrykking av makulaturen kan opptre funksjonsfeil på skjæreverket. Motoren er overbelastet.

• La makulatoren kjøle seg ned i 45 - 60 minutter før du slår den på på nytt.10/2020 SECURIO AF 100 89 norsk 7 Rengjøring og vedlikehold 8 Avhending/ resirkulering Brukte elektriske og elektroniske apparater inneholder mange og verdifulle materialer, men delvis også skadelige stoff er, som var nødvendige for funksjon og sik- kerhet. Ved feil kassering eller håndtering kan disse medfører fare for men- nesker helse og for miljøet. Kasser aldri brukte apparater i restavfallet. Følg de aktu- elle gjeldende forskriftene og bruk mottaks- plasser for retur og resirkulering av brukte elektriske og elektroniske apparater. Lever også innpakningsmateriale til miljøvennlig avfallsbehandling. 9 Leveringsomfang Når papiret fra den automatiske matehyllen ikke lenger mates sikkert inn i skjæreverket, er inntrekksrullene slitt og må byttes. Til dette tilbyr vi et utskiftingssett. Kontakt vår kundeservice.

• 1 fl aske spesialolje for skjæreblokk (50 ml)

• Bruksanvisning Tilbehør (ikke inkludert i leveringsomfanget)

• Spesialolje for skjæreblokk (250 ml) Best.-nr. 1.235.997.403 Adresser til kundeservice, se side 220. Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Det må ikke trenge inn noe vann i apparatet. Olje skjæreapparatet hvis skjæreeff ekten blir redu- sert, ved støyutvikling eller hver gang makule- ringsbeholderen tømmes. Bruk kun spesialolje for HSM-skjæreblokk:

• Sprøyt spesialoljen gjennom innmatings- åpningen i hele sin bredde på skjæreaks- lene.

• Trykk betjeningstasten i ca. 5 sekunder, uten å mate papir. Papirstøv og partikler løsner. ADVARSEL Farlig nettspenning! Feil håndtering av maskinen kan føre til elektrisk støt. Slå av makuleringsmaskinen og tekk ut nettstøpselet før man fl ytter eller rengjør maskinen. Servicearbeider som innebærer at man må fjerne kapslingsdeks- lene, må kun utføres av HMS- kundeservice og service–tekni- kere fra våre avtalepartnere. Adresser til kundeservice, se side 220.90 SECURIO AF 100 10/2020 norsk 10 Tekniske data Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Maks. antall ark (DIN A4, 70 g/m² eller 80 g/m²), matet inn på langs, som kan makuleres i én gjennomgang. Ytelses- dataene er basert på et nytt, oljet skjæreapparat og kald motor, og en spenning på 230 V / 50 Hz eller 120 V / 60 Hz. En svakere nettspenning eller en annen nettfrekvens enn de nevnte kan føre til mindre arkytelse eller mer støy. Avhengig av papirets struktur og egenskaper, og av type mating, kan arkytelsen avvike. Skjæremetode Partikkelskjæring Skjærestørrelse (mm) 4 x 25 Sikkerhetstrinn DIN 66399 P-4, T-4, E-3, F-1 Skjæreeff ekt* (ark), DIN A4 70 g/m
