Ürün tipi	Benzinli çim biçme makinesi
Marka	Scheppach
Model	MS15046E
Motor	4 zamanlı, hava soğutmalı, 150 cm³, 2,6 kW (3,5 PS), devir 2800 dk⁻¹
Yakıt	Normal/kurşunsuz benzin (maks. %10 biyoetanol içeren E10)
Yakıt deposu kapasitesi	0,8 L
Motor yağı	SAE 10W-30 veya SAE 10W-40, kapasite 0,4 L
Kesim genişliği	46 cm
Kesim yüksekliği	25-75 mm, 8 seviyede ayarlanabilir
Toplama sepeti kapasitesi	55 L
Çalıştırma	Elektrikli (20V IXES serisi lityum iyon pil) ve manuel (kablo)
Tahrik	Arkadan itişli
Ek fonksiyonlar	Malçlama, yandan atma, temizlik için su bağlantısı
Ağırlık (monte edilmiş, boş depo)	28,5 kg
Garanti edilen ses seviyesi (LWA)	96 dB
Titreşim (el-kol)	5,7 m/s² (belirsizlik 2,3 m/s²)
Bakım	Yağ değişimi, hava filtresi temizliği, buji değişimi, bıçak bileme
Aşınma parçaları	Buji, hava filtresi, bıçak, V kayışı
Garanti	Yasal (arızalı parçalar ücretsiz değiştirilir)

Sık sorulan sorular - MS15046E SCHEPPACH

MS15046E çim biçme makinesi nasıl çalıştırılır?

Şarjlı bir pil (20V IXES serisi) takarak, motor freni koluna basarak ve elektrikli marş düğmesine basarak elektrikli olarak çalıştırabilirsiniz. Veya motor freni koluna bastıktan sonra çekme kablosunu çekerek manuel olarak çalıştırabilirsiniz.

Hangi tip motor yağı kullanılmalı ve seviye nasıl kontrol edilir?

SAE 10W-30 veya SAE 10W-40 yağı kullanın. Kontrol etmek için yağ çubuğunu sökün, silin, vidasız olarak tekrar takın ve çıkarın: seviye min ve max işaretleri arasında olmalıdır.

Kesim yüksekliği nasıl ayarlanır?

Motoru durdurun ve bujiyi çıkarın. Kesim yüksekliği ayar kolunu dışarı itin, istediğiniz konuma (25-75 mm, 8 seviye) getirin ve bırakın. Kolun yerine oturduğundan emin olun.

Çim biçme makinesi malç modunda kullanılabilir mi?

Evet, toplama sepetini çıkardıktan sonra arkaya verilen malç aparatını takın. Uygun bir kesim yüksekliği ayarlayın (4-6 cm yüksekliğindeki çimde 2 cm kesin). Malçlama çimi doğal olarak gübreler.

Çim biçme makinesi nasıl temizlenir?

Su bağlantısını kullanın: bir hortum bağlayın, çim biçme makinesini çalıştırın, su bıçağın altındaki gövdeyi temizler. Yüksek basınçlı yıkayıcı kullanmayın. İnatçı kalıntılar için bir fırça ve nemli bez kullanın. Çim biçme makinesini yalnızca depo boşken devirin.

Bıçak ne zaman ve nasıl değiştirilir?

Bıçak hasarlı, deforme olmuş veya çok aşınmışsa değiştirin. Yakıt deposunu boşaltın, çim biçme makinesini geriye devirin, bıçak vidasını (17 anahtar) saat yönünün tersine çevirerek sökün. Yeni bıçağı 45 Nm'ye sıkın.

Hangi tip pil kullanılır ve nasıl şarj edilir?

Pil, 20V IXES serisi lityum iyon pildir (birlikte verilir). Yalnızca verilen şarj cihazıyla şarj edin. Seviyeyi kontrol etmek için şarj göstergesi düğmesine basın. Pil, çim biçme makinesi kullanılırken şarj olmaz.

Biçme sırasında aşırı titreşim olursa ne yapmalı?

Derhal motoru durdurun ve bujiyi çıkarın. Tüm vidaların sıkılığını, bıçağın sabitlenmesini ve bıçağın durumunu (dengeleme, aşınma) kontrol edin. Gerekirse bıçağı değiştirin.

Çim biçme makinesi kışın nasıl saklanır?

Yakıt deposunu ve motor yağını boşaltın. Bujiyi çıkarın, silindire yaklaşık 0,2 L yağ dökün ve marş kablosunu yavaşça çekin. Ürünü temizleyin ve kuru, karanlık ve donsuz bir yerde saklayın.

Yedek parçalar nerede bulunur?

Parçaları, ürün referansını (MS15046E) ve seri numarasını belirterek bayinizden veya Scheppach müşteri hizmetlerinden sipariş edin. Yalnızca orijinal parçalar kullanın. Anahtar referanslar: bıçak (7911200626), hava filtresi (5911246022), buji, V kayışı.

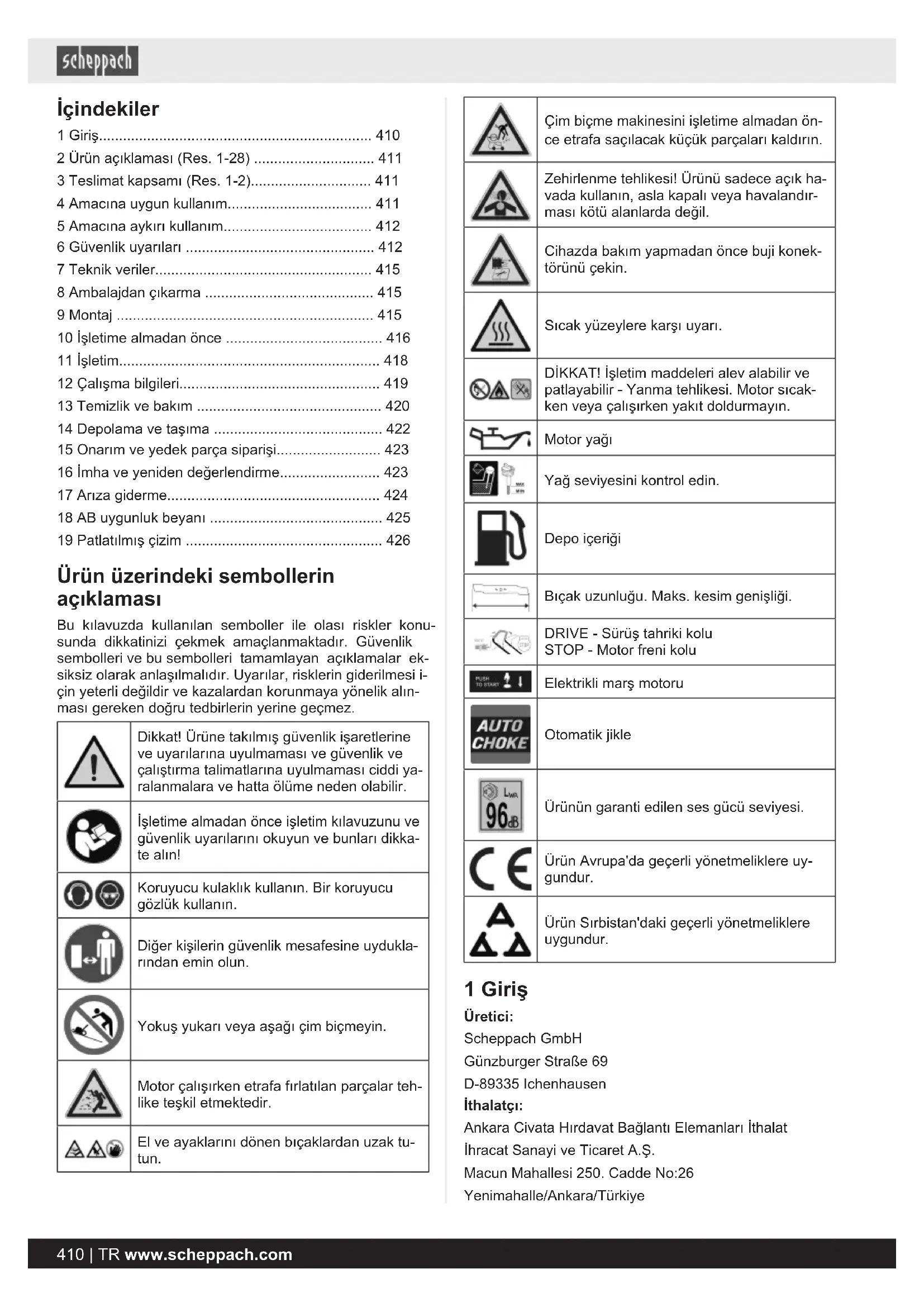

KULLANIM KILAVUZU MS15046E SCHEPPACH

TR Benzinli çim biçme makinesi | Orijinal kullanma kılavuzunun çevirisi.... 410

1

1 Giriş....410
2 Ürün açıklaması (Res. 1-28) 411
3 Teslimat kapsamı (Res. 1-2)...... 411
4 Amacına uygun kullanım.... 411
5 Amacına aykırı kullanım.... 412
6 Güvenlik uyarıları 412
7 Teknik veriler.... 415
8 Ambalajdan çıkarma 415
9 Montaj 415
10 İşletime almadan önce 416
11 İşletim.... 418
12 Çalışma bilgileri.... 419
13 Temizlik ve bakım 420
14 Depolama ve taşıma 422
15 Onarım ve yedek parça siparişi.... 423
16 İmha ve yeniden değerlendirme...... 423
17 Arıza giderme.... 424
18 AB uygunluk beyani 425
19 Patlatılmış çizim 426

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarlarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	Koruyucu kulaklık kullanın. Bir koruyucu gözlük kullanın.
	Diğer kişilerin güvenlik mesafesine uyduklarından emin olun.
	Yokuş yukarı veya aşağı çim biçmeyin.
	Motor çalışırken etrafa fırlatılan parçalar tehlike teşkil etmektedir.
	El ve ayaklarını dönen bıçaklardan uzak tutun.

	Çim biçme makinesini işletme almadan önce etrafapı saçılacak küçük parçaları kaldırın.
	Zehirlenme tehlikesi! Ürünü sadece açık havada kullanın, asla kapalı veya havalandırması kötü alanlarda değil.
	Cihazda bakım yapmadan önce buji konektörünü çekin.
	Sıcak yüzeylere karşı uyarı.
	DİKKAT! İşletim maddeleri alev alabilir ve patlayabilir - Yanma tehlikesi. Motor sıcakken veya çalışırken yakıt doldurmayın.
	Motor yağı
	Yağ seviyesini kontrol edin.
	Depo içeriği
	Bıçak uzunluğu. Maks. kesim genişliği.
	DRIVE - Sürüş tahriki koluSTOP - Motor freni kolu
	Elektrikli marş motoru
	Otomatik jikle
	Ürünün garanti edilen ses gücü seviyesi.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Ulusal elektrik düzenlemelerine ve yönetmeliklerine u-yulmamasından dolayı elektrik tesisinin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, o-narım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2 Ürün açıklaması (Res. 1-28)

1. Üst itme kolu
   1a. Sürüş tahriki (kol)
   1b. Bowden kablosu
   1c. Gerdirme kolu
   1d. Pul
   1e. Pul
   1f. Plastik yıldız somun
2. Motor fren kolu
   2a. Gaz teli
3. Elektrikli marş ünitesi
   3a. Elektrikli marş motoru
   3b. Civata
4. Alt itme kolu
   4a. Plastik yıldız somun
   4b. Mesafe tutucu
   4c. Kilavuz
   4d. Civata
   4e. Kablo klipsi
5. Yakit deposu
   5a. Depo kapağı
6. Hava filtresi kapağı
   6a. Hava filtresi
7. Su bağlantısı
8. Tekerlek
9. Buji konektörü
   9a. Buji
10. Egzoz
11. Yağ ölçüm çubuğu

12. Yan boşaltma klapesi
    12a. Yan boşaltıcı

13. Tahrik çarkı

14. Kesim yükseklığı ayarı
15. Boşaltma klapesi
    15a. Malçlama eki
16. Çim toplama torbası
17. Çekme ipli marş
    17a. Halat kancası
    17b. Kelebek somun
18. Biçaklar
    18a. Biçak vidası
    18b. Pul
    18c. Motor mili
    18d. V kayış
19. Karbüratör civatası
20. Akü
    20a. Kilit açma tuşu
    20b. Şarj durumu göstergesi
21. Akü şarj cihazı

3 Teslimat kapsamı (Res. 1-2)

Poz. Adet Tanım

1. 1 x Üst itme kolu
   1c. 2 x Gerdirme kolu
   1d. 2 x Pul
   1e. 2 x Pul
   1f. 2 x Plastik yıldız somun

2. 1 x Alt itme kolu

4a. 2 x Plastik yıldız somun

4b. 2 x Mesafe tutucu

4c. 2 x Kilavuz

4d. 2 x Civata

4e. 1 x Kablo klipsi

12a. 1 x Yan boşaltıcı

15a. 1 x Malçlama eki

1. 1 x Çim toplama torbası

2. 1 x Akü

3. 1 x Akü şarj cihazı

1 x Benzinli çim biçme makinesi

2 x Kullanım kılavuzu

(çim biçme makinesi, akü+şarj cihazı)

4 Amacına uygun kullanım

Benzinli çim biçme makinesi ev ve bahçeye özel kullanım için uygundur. Yıllık kullanımı 50 saati aşmayan ve çoğunlukla çim ve çim alanlarının bakımı için ancak kamuya açık alanların, parkların, spor sahalarının veya tarım ve ormancılık bakımı için uygun olmayan, özel ev ve bahçelerde kullanılması öngörülmüştür.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

! UYARI

Kendi güvenliğiniz için ürünü işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Ürünü üçüncü bir kişiye vermeniz durumunda bu işletim kılavuzunu daima ekleyin.

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu seri-deki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

5 Amacına aykırı kullanım

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

! UYARI

Çim biçme makinesi, kullanıcı için fiziksel tehlike nedeniyle aşağıdaki işler için kullanılmamalıdır (eksik liste):

– çalıları, çitleri ve fundalıkları budamak için,
- tırmanan bitkileri budamak için,
– çatı bitkilerinde ve balkon saksılarında çim bakımı için,
– ağaç ve çit kesimlerini parçalamak ve küçük parça-lara ayırmak için,
- kaldırımların temizlenmesi için (vakumlama, üfleme),
- örn. köstebek tepeleri gibi zemin tümseklerini düzleştirmek için,
- bu amaç için sağlanan çim toplama torbası dışında, kırpıntıları taşımak için.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

! TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

6 Güvenlik uyarıları

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın!

! UYARI

Bu ürün üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması ağır yara-lanmalara yol açabilir.

! UYARI

Ürün ile çalışmadan önce, tüm kullanım parçalarını iyice tanıyın.

– Ürünü kullanma pratiği yapın ve deneyimli bir kullanıcı veya uzman tarafından işlevin, çalışma şeklinin size açıklanmasını sağlayın.
– Acil bir durumda ürünü hemen kapatabileceğinizden emin olun.
- Ürünün amacına uygun olmayan kullanımı ciddi yaralanmalara neden olabilir.
– İşletim sırasında bir kaza veya arıza meydana gelirse, ürünü derhal kapatın.
Yaralanmaları usulüne uygun şekilde tedavi edin veya bir doktora danışın.

Ürünü kullanması yasak olan kişiler:

• Çocuklar ve kullanma kılavuzunu okumamış kişiler (yerel yönetmelikler kullanıcıının asgari yaşını belirleyebilir).
• Alkol, uyuşturucu ve ilaç etkisinde olanlar, yorgun veya hasta kişiler.

6.1 Manuel çim biçme makineleri için güvenlik bilgileri

• Kullanma kılavuzunu itina ile okuyun. Ürünün ayarları ve doğru kullanımı hakkında bilgilenin.
• Asla çocuklara veya kullanma kılavuzunu okumamış kişilere çim biçme makinesini kullanmaya izin vermeyin. Yerel yönetmelikler kullanıcıının astar yaşını belirleyebilir.
• Asla yakınıınızda çocuklar veya hayvanlar olduğunda çim biçmeyin. Makine kullanıcıısının diğer kişilerle veya eşyaları ile olası bir kazadan sorumlu olduğunu u-nutmayın.
• Sadece görüş iyi olduğunda biçim. Üçüncü tarafları uzak tutulması gerekir.
• Ürünü başka birine vermeniz durumunda lütfen bu kul- lanma kılavuzunu birlikte teslim edin.
• Biçme sırasında daima sağlam kaymaz ayakkabı veya uzun pantolon giyilmelidir. Çıplak ayakla veya hafif sandaletlerle çim biçmeyin.

- Ürünün kullanılacağı alanı kontrol edin ve takılıp atıla-bilecek taş, oyuncak, sopa ve tel gibi tüm nesneleri kaldırın.

- Motoru kapatın, durmasını bekleyin ve buji konektörünü aşağıdaki durumlarda çıkarın:

• Üründen ayrılırsanız.
• Tıkanıklıkları veya engelleri giderirken.
• Ürün yabancı cisimlerle temas ettiyse.
• Üründe arızalar ve olağandışı titreşimler meydana geldiğinde.

UYARI

Yakıt yüksek seviyede alevlenebilir:

• Yakıtı sadece bu amaç için tasarlanmış kaplarda (bidonlarda) saklayın.
• Sadece açık havada yakıt dolumu yapın ve yakıt dolumu sırasında sigara içmeyin.
• Yakıt motor çalıştırılmadan önce doldurulmalıdır. Motor çalışırken veya ürünü kapattıktan hemen sonra depo kapağını açmayın veya yakıt doldurmayın.
• Yakıtın taşması durumunda motor çalıştırılmaya çalışılmamalıdır. Bunun yerine, ürün yakıtlə kirlenmiş yüzeyden uzaklaştırılmalıdır. Yakıt buharları uçuşana kadar herhangi bir çalıştırma denemesi önlenmelidir.
• Güvenlik nedeniyle hasar görmesi durumunda yakıt deposu ve diğer depo kapakları değiştirilmelidir.
• Yakıtı asla kıvılcım kaynağı yakınında saklamayın. Daima kontrol edilmiş bir bidon kullanın. Yakıtı çocuklardan uzak tutun.
• Arızalı susturucuları değiştirin.
• Kullanmadan önce bıçağın ve sabitleme civatalarını aşınmaya veya hasara karşı mutlaka gözle kontrol e-din. Dengesizliğin oluşmasını önlemek için aşınmış veya hasarlı bıçakları ve sabitleme pimleri sadece set halinde değiştirilebilir.

6.2 Elektrik güvenliği

• Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
• Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
• Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

UYARI

Akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bu-labilirsiniz.

Akünün ve şarj cihazının yanlış kullanımı elektrik çarpmasına veya yangına neden olabilir.

6.3 Uygulama

Uygulama:

• Tüm somun, pim ve civataların sıkılmış ve ürünün güvenli bir çalışma durumunda olduğundan emin olun.
• Ürünü asla deposunda yakıtlə, yakıt buharlarının açık ateş veya kıvılcımla temas edebileceği bir bina içinde bulundurmayın.
• Ürünü kapalı bir alana bırakmadan önce daima önce motorun soğumasını bekleyin.
• Yangın tehlikesini önlemek için motoru, egzozu ve yakıt deposu çevresini çim, yaprak veya sızan gresten (yağ) temiz tutun.
• Düzenli olarak çim toplama tertibatını aşınma ve fonksiyon kaybına dair kontrol edin.
• Güvenlik nedeniyle aşınmış veya hasarlı parçaları değiştirin.
• Yakıt boşaltılacaksa bu işlem açık havada gerçekleştirilmelidir.
• Yanmalı motoru tehlikeli karbonmonoksidin birikebileceği kapalı alanlarda çalıştırmayın.
• Sadece gün ışığında veya iyi aydınlatılmış ortamda biçim.
• Mümkünse çim ıslakken ürünü kullanmayın.
• Ürünün gök gürültülü fırtınalar sırasında kullanılması yasaktır - Yıldırım çarpma tehlikesi!
• Yokuşlarda daima güvenli bir duruşa dikkat edin.
• Ürünü sadece adım atma hızında kullanın.
• Tekerlekli ürünlerde: Yokuşa çapraz biçimde biçim, asla yokuş yukarı veya aşağı çim biçmeyin. Yokuşta sürüş yönünü değiştirdiğinizde özellikle dikkat edin.
• Aşırı dik yamaçlarda ve çöp yiğınlarının, hendeklerin veya bentlerin yakınında çim biçmeyin. Ürünü döndürdüğünüzde veya kendinize doğru çektiğinizde özellikle dikkat edin.

UYARI

Bayır ve eğimli yerlerde çalışma ve sürüş yönü değişikliklerinde özellikle dikkatli olunmalıdır:

– Güvenli bir duruşa dikkat edin.
- Kaymaz tabanlı sıkı ayakkabılar ve uygun giysiler giyin.
– Daima eğime çapraz biçim.
– Güvenlik nedeniyle eğimi 15 dereceyi aşan bayırlarda ürün ile geçmek yasaktır.
– Geriye doğru hareket ve ürünün geri çekilmesinde özellikle dikkat edin. Takılma tehlikesi!

- Çim biçme makinesi hafifçe devrilmesi gerektiğiinde, çimden farklı bir yüzey üzerinden geçirildiğinde veya biçilecek alana veya alandan uzağa hareket ettirildiğinde bıçağını durdurun.

iKAZ

Çim biçme makinesi, komple çim toplama tertibatı veya boşaltma açıklığı için kendiliğinden kapanan ayırcı koruma takılı olmadan kullanılmamalıdır.

- Çim biçme makinesini asla koruyucu tertibatı veya koruyucu ızgarası veya örn. çarpma plakaları ve/veya çim toplama tertibatları gibi takılı koruyucu tertibatları hasarlı durumdayken kullanmayın.

- Motorun ayarlarını değiştirmeyin ve aşırı yüklenmeyin.

- Motor frenini serbest bırakın ve motoru çalıştırmadan önce tüm kesici takımları ve tahrikleri devreden çıkarın.

- Motoru üretici talimatlarına göre, dikkatli şekilde çalış- tirin. Ayaklarınızın bıçağa yeterli mesafede olduğun- dan emin olun.

- Motor çalıştırılırken çim biçme makinesi kaldırılması gereken durum hariç, devrilmemelidir. Bu durumda makineyi sadece gerektiği kadar ve sadece kullanıcıdan uzak olan tarafı devirin.

- Çim dışarı atma kanalının önünde durduğunuzda motoru calıstırmayın.

- Asla el veya ayaklarınızı dönen parçalara veya altlarına yaklaştırmayın. Daima dışarı atma deliğinden uzak durun.

- Çim biçme makinesi motoru çalışırken asla makineyi kaldırmayın veya tasımayın.

- Motoru kapatın ve tüm hareketli parçaların durduğundan ve varsa kontak anahtarının çıkarıldığından emin olun:

– Blokajları çözmeden veya dışarı atma kanalında tı- kanıkları gidermeden önce.

- Ürünü kontrol etmeden, temizlemeden veya maki- nede islemler yapmadan önce.

– Yabancı bir cisme isabet edilmişse. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeve başlarsa, derhal kontrol edilmelidir.

- Ürün den uzaklaştığınızda.

- Depoyu doldurmadan önce.

- Motor çalışmadığında gaz kelebeği kapalı olmalıdır. Motorda benzin kapatma valfi varsa, kullanımdan sonra bu valf kapatılmalıdır.

- Ürünü asını hızla calıstırmak kaza tehlikesini arttırabilir.

- Gründe yapılan ayarlama işlerinde dikkatli olun ve parmaklarını zı hareketli bıçakları ve sabit cihaz parçaların arasına sıkısmamasına dikkat edin.

- Özellikle yakınlarda bulunan çöplükler, hendekler ve su vollarındaki yumusak zeminlerde çok dikkatli olun.

- Tekerleklerin yere değmeyeceği veya biçme işleminin güvenli olmadığı yerlerden kaçının.

• Bir cadde vakınında trafiğe dikkat edin.

! TEHLIKE

Takılma tehlikesi!

Geriye doğru hareket ve ürünün geri çekilmesinde özellikle dikkat edin.

Geri hareket etmeden önce arkanızda küçük çocukların bulunmadığından emin olun.

- Kullanıcı, kullanım, ayarlama ve çalıştırma (yasaklanmış işlemler dahil) konusunda yeterli eğitime sahip olmalıdır.

- Ürünü düzenli olarak kontrol edin ve her kullanımdan önce tüm çalıştırma kilitlerinin ve basma düğmelerinin düzgün çalıştığından emin olun.

- Uygun olmayan bakımın, uygun olmayan yedek parçaların kullanılmasının veya güvenlik cihazlarının çıkarılmasının veya değiştirilmesinin ürüne zarar verebileceğini ve kullanan kişinin ciddi şekilde yaralanmasına neden olabileceği unutmayın.

- Ürünün güvenlik sistemlerinin veya ekipmanlarının manipüle edilmemesi veya devre dışı bırakılmaması gerektiğini unutmayın. Asla güvenliği sağlayan parçaları çıkarmayın.

- Kullanıcının herhangi bir mühürlü motor devir sayısı kontrol ayarını değiştirmemesi veya kurcalamaması gerektiğini unutmayın.

- Sadece üretici tarafından önerilen biçakları ve aksesuarları kullanın. Diğer kullanım aletlerinin ve diğer aksesuarlarının kullanımı kullanıcı için bir yaralanma tehlikesi anlamına gelebilir.

- Ürünü her zaman iyi çalışır durumda tutun.

- Gürültü ve titreşim yükünü azaltmak için yeterli mola-lar vermek gerekir.

6.4 Artık tehlike ve koruyucu önlemler

Ergonomik prensiplerin ihmal edilmesi

Kişisel koruyucu donanımın (KKD) ihmalkar kullanımı

Kişisel koruyucu donanım yetersiz kullanımı veya kullanılmaması ağır yaralanmalara neden olabilir.

- Zorunlu koruyucu donanımı kullanın.

İnsan davranışı, uygun olmayan davranışlar

• Tüm işlerde konsantre olun.

Diğer tehlikeler

- Asla engellenemez

Gürültü nedeniyle tehlike

İşitme sorunları

Ürün ile uzun süreli korumasız çalışma işitme hasarına yol açabilir.

- Genel olarak koruyucu kulaklık kullanın.

Acil durumda yapılacaklar

Olası meydana gelen bir kazada uygun gerekli ilk yardım tedbirlerini alın ve en kısa süre içinde kalifiye medikal yardım talep edin.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

- Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.

- Ürünün istem dışı devreye alınmasından kaçının.

- Ürün çalıştığıında ellerinizi çalışma alanından uzak tutun.

- Ürünün istemeden isletime alınması.

- Kullanım kılavuzunda belirtilen bakım ve güvenlik uya- rilarına uyun.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

7 Teknik veriler

Motor tipi 4 zamanlı motor / havasoğutmalı
Silindir hacmi 150 cm3
Çalışma devir sayısı 2800 min	-1
Motor gücü 2,6 kW/3,5 PS
Yakıt Normal benzin/kurşunsuzmaks. %10 biyoetanol
Depo içeriği 0,8 l
Motor yağı SAE 10W-30/SAE10W-40
Depo içeriği/yağ 0,4 l
Kesim yüksekliği ayarı 25-75 mm/8 yönlü
Kesme yüksekliği 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7)75 (8) (+ / - 5) mm
Çip toplama torbasının içeriği	55 l
Kesim genişliği 46 cm
CO2 emisyonu	1033 g/kWh
Ağırlık (boş depolu ve tama-men monte edilmiş halde)	28,5 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

⚠️ UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	74,6 dB
Ölçüm hatası K_pA	1,81 dB
Garanti edilen ses gücü seviyesi L_WA	96 dB
Ölçülen ses gücü seviyesi L_WA	94,6 dB
Ölçüm hatası K_wA	1,81 dB

Gerekirse, dinlenme sürelerine bağlı kalın ve çalışma saatlerini en aza indirin.

Titreşim karakteristik değerleri (el-kol titreşimi)

Gürültü oluşumunu ve titreşimi minimuma sınırlayın!

• Sadece kusursuz ürünler kullanın.
• Ürüne düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi ürüne uyarlayın.
• Ürünü aşırı yüklenmeyin.
• Ürünü gerektiğinide kontrol ettirin.
• Kullanılmadığı taktirde ürünü kapatın.
• Eldiven kullanın.

Tehlikeleri azaltmak için aşağıdaki bilgileri dikkate alın:

• Soğuk havada bedeninizi ve özellikle ellerinizi sıcak tutun.
• Düzenli olarak ara verin ve bu sırada dolaşımı desteklemek için ellerinizi hareket ettirin.
• Düzenli bakım ve üründeki sabit parçalarla ürünün olabildiğince az titremesini sağlayın.

8 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

9 Montaj

iKAZ

Dönen biçak nedeniyle yaralanma tehlikesi. Ürün üzerinde sadece biçak kapalı ve sabit durumdayken çalışın!

DİKKAT

İtme kolu montajı sırasında gaz telinin ezilmediğinden emin olun.

Ürünü düz bir yüzeye yerleştirin.

Gerekli takım:

• Yıldız tornavida*
  * = teslimat kapsamına dahil değildir!

9.1 Alt itme kolunun (4) takılması (Res. 3)

1. Yapı parçasını civatadan (4d), mesafe tutucudan (4b) ve plastik yıldız somundan (4a) sökün.
2. Alt itme kolundaki (4c) saplamanın üzerine birer kılavuz (4) itin.
3. Alt itme kolunu (4) kılavuzların (4c) üzerine oturtun. Alt itme kolunun (4) cıvataya oturmasına ve sabitleme deliklerinin aynı olmasına dikkat edin.
4. Alt itme kolunun (4) sabitleme deliklerinin her birine bir civata (4d) takın.
5. Civataya (4b) bir mesafe tutucu (4b) yerleştirin ve bunları bir plastik yıldız somun (4a) ile sabitleyin.

9.2 Üst itme kolunun (1) montajı (Res. 4)

1. Üst itme kolunu (1) alt itme kolunun (4) ilgili sabitleme noktalarına hizalayın.
2. Gerdirme kollarının (1d) üzerine birer pul (1c) yerleştirin ve bunları üst ve alt itme kolunun (1/4) sabitleme deliklerinden takın.
3. Her gerdirme kolunun (1e) üzerine bir pul (1c) yerleştirin.
4. Gerdirme kolunu (1c) plastik yıldız somun (1f) ile sabitleyin. Daha sonra kablo klipsi (4e) ile sabitlenecek gaz teli- nin ve Bowden kablosunun yolda olmamasına dikkat edin.

9.3 Elektrikli marş ünitesinin (3) montajı (Res. 1, 5-9)

1. Motor fren kolunun (2) sağ tarafını üst itme kolundaki (1) plastik yuvadan dışarı doğru bastırın.
2. Motor fren kolunu (2) öne doğru hareket ettirerek plastik yuvadan çıkarın.
3. Elektrikli marş ünitesini (3) üst itme kolunun (1) üzerine yerleştirin.
4. Elektrikli marş ünitesini (3) plastik yıldız somun (3b) yardımıyla sabitleyin. Daha sonra kablo klipsi (4e) ile sabitlenecek gaz teli- nin (2a) ve Bowden kablosunun (1b) yolda olmaması- na dikkat edin.
5. Bir yıldız tornavida yardımıyla civataları (3b) sıkın.
6. Gaz telini (2a) Res. 6'da gösterildiği gibi elektrikli marş ünitesinden (3) çekin.
7. Gaz telini (2a) motor fren koluna (2) yerleştirin ve motor fren kolunun (2) sağ tarafını üst itme kolundaki (1) plastik yuvaya tekrar bastırın.
8. Gaz telini (2a) ve Bowden kablosunu (1b) birlikte verilen kablo klipsi (4e) ile alt itme koluna (4) sabitleyin.
9. Çekme telli marş motoru (17) tutamağını kablo kanca- sına (17a) asın. Bunun için gerekirse kelebek somunu (17b) gevşetin.

10 İşletime almadan önce

DİKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

UYARI

Sağlık tehlikesi!

Yakıt/yağlama yağı buharlarının ve egzoz dumanlarının solunması sağlığa ciddi zararlar verebilir, bilinç kaybına ve aşırı durumlarda ölüme neden olabilir.

– Yakıt/yağlama yağı buharlarını ve egzoz dumanlarını solumayın.
– Ürünü sadece açık havada çalıştırın.

DİKKAT

Ürün hasarı!

Ürün, motor ve şanzıman yağı olmadan veya çok az yağ ile çalıştırılırsa motor hasarına yol açabilir.

– Devreye almadan önce yakıt ve yağ doldurun. Ürün, motor ve şanzıman yağı olmadan teslim edilir.

DIKKAT

Çevre hasarları!

Sızan yağ çevreyi kalıcı olarak kirletebilir. Sıvı çok zehirlidir ve hızla su kirliliğine neden olabilir.

– Yağı sadece düz, sağlam yüzeylerde doldurun/boşaltın.
– Doldurma ağzı veya huni kullanın.
– Boşaltılan yağı uygun bir kapta toplayın.
– Dökülen yağı derhal silin ve bezi yerel yönetmeliklere uygun olarak bertaraf edin.
- Yağı yerel yönetmeliklere uygun olarak bertaraf e- din.

DİKKAT

Hasar tehlikesi!

Yanlış depolanmış veya süzülmemiş yakıt kullanılırsa, karbüratör tıkanabilir veya motorun çalışması bozulabilir.

- Kullanılmayan yakıtı hava geçirmez bir kaba koyun ve karanlık, serin bir odada saklayın.

DİKKAT

Bu üründen kaynaklanan belirli miktarda gü- rültü kirliliği kaçınılmazdır. Gürültülü çalışma- lari izin verilen ve belirlenmiş zamanlara erte- leyin. Gerekirse, dinlenme sürelerine bağlı kalın ve çalışma saatlerini en aza indirin.

Kişisel güvenliğiniz ve çevredeki insanların güvenliği için uygun koruyucu kulaklık kullanılmalıdır.

Ürünü düz bir yüzeye yerleştirin.

Gerekli takım:

- 1 litrelik ölçüm kabı (yağa / yakıta dayanıklı)*

• Huni*
- Kumaş/bez*
* = teslimat kapsamına dahil değildir!

10.1 Motor yağının doldurulması (Res. 10)

DİKKAT

Ürün motor yağı olmadan teslim edilir. İşletime al-madan önce mutlaka yağ doldurun. Bunun için çok amaçlı yağ kullanın (SAE 10W-30 ya da SAE 10W-40).

Her çalıştırmadan önce yağ seviyesini düzenli olarak kontrol edin. Çok düşük yağ seviyesi motora zarar verebilir.

1. Yağ ölçüm çubuğunu (11) sola döndürerek çıkarın.
2. Depoya bir huni yardımıyla motor yağı doldurun. Maks. dolum miktarına dikkat edin (bkz. teknik veriler). Yağı dikkatlice dolum ağzının alt kenarına kadar doldurun.
3. Yağ ölçüm çubuğunu (11) temiz, tüy bırakmayan bir kumaşla silin.
4. Yağ ölçüm çubuğunu (11) tekrar yerine vidalamadan yeniden içine sokun.
5. Yağ ölçüm çubuğunu (11) dışarı çekin ve yatay konumda yağ seviyesini okuyun. Yağ seviyesi, yağ ölçüm çubuğunun (11) maksimum ve minimum değerleri arasında olmalıdır.
6. Yağ seviyesi çok düşükse, önerilen miktarda yağ ekeleyin (bkz. teknik veriler).
7. Ardından yağ ölçüm çubuğunu (11) tekrar vidalayın.

10.2 Yakıt doldurma (Res. 11)

TEHLIKE

Yangın ve patlama tehlikesi!

Yakıt doldurma sırasında tutuşabilir ve patlayabilir. Bu durum ciddi yanıklara veya ölüme yol açabilir.

• Motoru kapatın ve soğumasını bekleyin.
• Isı, alev ve kıvılcımları uzak tutun.
• Sadece açık havada yakıt doldurun.
• Koruyucu eldivenler kullanın.
• Cilt ve gözlerle temasından kaçının.
• Ürünü dolum noktasından en az 3 metre uzakta çalış- tirin.
• Sızıntılara dikkat edin. Yakıt sızıntısı varsa motoru ça- LISTIRMAYIN.

DIKKAT

Ürün yakıtsız olarak teslim edilir. İşletime almadan önce mutlaka yakıt doldurun. Bu amaçla Super E10 benzin kullanın.

1. Yakıt doldurma alanının etrafını temizleyin. Yakıt deposundaki (5) kirlilikler işletim sorunlarına neden olur.

2. Olası mevcut yüksek basıncın boşalabilmesi için depo kapağını (5a) dikkatlice açın.

3. Yakıt deposuna (5) bir huni yardımıyla yakıt doldurun. Maks. dolum miktarına dikkat edin (bkz. teknik veriler). Yakıtı dikkatlice dolum ağzının alt kenarına kadar doldurun.

4. Depo kapağını (5a) tekrar kapatın. Depo kapağının (5a) sıkıca kapandığından emin olun.
5. Depo kapağını (5a) ve çevreyi temizleyin.

10.3 Akünün şarj durumu (20) (Res. 1, 2, 12)

Çim biçme makinesi bir elektrikli marş motoru (3a) ile donatılmıştır. Marş aküsü olarak bir lityum iyon akü (20) kullanılır. Akünün (20) ve şarj cihazının (21) kullanımı, ürünle birlikte verilen kullanım kılavuzunda açıklanmıştır.

1. Şarj durumunu kontrol etmek için aküdeki (20) şarj durumu göstergesi (20b) tuşuna basın. Akü şarj durumu göstergesi (20b) akünün şarj durumunu gösterir (20).
2. Akü (20) sadece birlikte verilen şarj cihazı (21) ile şarj edilmelidir. Çim biçme makinesi çalışırken akü (20) şarj edilmez.

10.4 Kesim yüksekliğinin ayarlanması (Res. 13)

DİKKAT

Kesim yüksekliği ayarı sadece motor kapalıyken ve buji konektörü çekili durumdayken yapılabilir.

• Yoğun, uzun çimlerde, en yüksek kesme ayarını ayarlayın ve daha yavaş biçim. Sezonun ilk kesimi için yüksek bir kesim yüksekliği seçilmelidir. Kesim yüksekliğini, ürüne aşırı yük binmeyecek şekilde ayarlayın.
• Kesim yüksekliğini gerçek çim uzunluğuna göre seçin.
• Bir işlemde maksimum 4 cm çim kesilecek şekilde birden fazla kez işlemi tekrarlayın.
• Bir süs çimi için doğru kesim yüksekliği
• yaklaşık 30 mm - 45 mm
• kullanım çimi için yaklaşık 40 mm - 65 mm'dir.

Kesme yüksekliği, kesme yüksekliği ayar kolu (14) üzerinden ayarlanır. Farklı kesim yükseklikleri ayarlanabilir.

1. Kesim yüksekliği ayar kolunu (14) dışarı doğru çekin.
2. Kesim yüksekliği ayar kolunu (14) istenen kesim yüksekliği konumuna getirin.
3. Kesim yüksekliği ayar kolunu (14) tekrar serbest bırakın. Kol istenen konuma oturur.

10.5 Akünün (20) takılması/çıkarılması (Res. 14)

1. Pili (20) üründen çıkarmak için, akü (20) üzerindeki a- kü kilit açma tuşuna (20a) basın ve aküyü (20) çekin.
2. Aküyü (20) takmak için, aküyü (20) kılavuz rayı boyunca elektrikli marş ünitesine (3) itin. Sesli bir şekilde yerine oturur.

10.6 Biçak durdurma tertibatı (Res. 1, 21)

Her çalıştırmadan önce birçok durdurma tertibatını kontrol etmelisiniz. Motoru11.4 altında açıklandığı gibi çalıştırın.

1. Motor fren kolunu (2) serbest bırakın. Motor kapanır ve biçak (18) frenlenir.
2. Biçak (18) 7 saniye içinde durmalıdır.

11 İşletim

Çim biçme makinesi güçlü, hava soğutmalı 4 zamanlı bir motor ile tahrik edilir.

Ürün, elektrikli marş ünitesi ile veya marş ünitesi olmadan çalıştırılabilir ve 7 kademeli kesme yüksekliği ayarı, çim toplama torbası ve katlanabilir itme kolu ile donatılmıştır.

Kumanda parçalarının işlevini lütfen aşağıdaki bölümlerden öğrenin.

Çalıştırmadan önce yapılması gereken kontrol

• Motorun her tarafından yağ veya yakıt sızıntısı olup olmadığını kontrol edin.
• Motor yağı seviyesini kontrol edin.
• Yakıt seviyesini kontrol edin, yakıt deposu en az yarı- ya kadar dolu olmalıdır.
  • Hava filtresinin durumunu kontrol edin.
• Yakıt hatlarının durumunu kontrol edin.
• Buji konektörünün bujiye bağlı olduğundan emin olun.
• Hasar belirtisi olup olmadığına dikkat edin.
• Tüm koruyucu kapakların takılı olmasını ve tüm civa-taların, somunların ve pimlerin sıkılmış olduğunu kontrol edin.

11.1 Çip toplama torbası ile çim biçme

DİKKAT

Ürünü çim toplama torbası tamamen takılı olmadan veya malçlama ek parçası olmadan çalıştırmayın.

DİKKAT

Çim toplama torbasını sadece motor kapalıyken ve biçak durduğunda çıkarın veya takın.

11.1.1 Çim toplama torbasının yerleştirilmesi (16) (Res. 15)

1. Arka boşaltma klapesini (15) kaldırın.
2. Çim toplama torbasını (16) taşıma sapından tutun.
3. Çim toplama torbasını (16) ürünün arkasında bulunan çim toplama torbası askısına asın.
4. Arka boşaltma klapesini (15) aşağı indirin, çim toplama torbasını (16) yerinde tutar.

11.1.2 Çim toplama torbasının boşaltılması (16) (Res. 1, 15)

! UYARI

Çim toplama torbası çıkartılmadan önce motoru dururdun ve bıçağın durmasını bekleyin.

DİKKAT

Yaralanma tehlikesi!

Çim toplama torbasını sadece motor kapalıyken ve biçak duruyorken çıkarın. Biçme sırasında çim kırpıntıları kalır kalmaz çim toplama torbası boşaltılmalıdır.

1. Çim toplama torbasını (16) çıkarmak için arka boşaltma klapesini (15) kaldırın.
2. Çim toplama torbasını (16) taşıma sapından dışarı çıkarın. Güvenlik kuralı uyarınca boşaltma klapesi (15) çim toplama torbası (16) çıkarıldığından kapanır ve arka dışarı atma deligiğini kapatır.

Bu sırada çim artıkları delikte kalırsa motorun kolay çalıştırılması için çim biçme makinesi yaklaşık 1m geriye çekilmelidir.

DİKKAT

Biçici gövdesinde ve çalışma takımlarındaki kesilen çim artıklarını elle veya ayakla çıkarmayın, bunun için örn. fırça veya el süpürgesi kullanın.

Düzgün toplama sağlamak için çim toplama torbası (16) ve özellikle hava filtresi (6a) kullanım sonrasında temizlenmelidir.

11.2 Malçlama ek parçası ile biçme

Malçlama işleminde kesilen çim kapalı biçici gövdesinde parçalanır ve yeniden çimin üzerinde dağılıtır. Çimler toplanmaz ve imha edilmez. İnce yeşil kesimler doğal bir gübre olarak çime geri düşer, çime nem kazandırır ve önemli besinlerle besler.

DİKKAT

Malçlama sadece kısa çim yüksekliğinde mümkündür.

11.2.1 Malçlama ek parçasının (15a) yerleştirilmesi (Res. 16)

1. Arka boşaltma klapesini (15) kaldırın.
2. Çim toplama torbasını (16) (eğer takılıysa) taşıma sapından dışarı çıkarın.
3. Boşaltma klapesini (15) kaldırın ve malçlama ek parçasını (15a) yerleştirin.
4. Kesim yüksekliğini ayarlayın (bkz. 10.4).
   Malç biçme ile ilgili ipuçları:
5. Çimleri 4-6 cm çim yüksekliğinde 2 cm geriye doğru kesin.

11.3 Yan boşaltma ile biçme

Yan boşaltma (12a) ile nadiren biçilen uzun ve yabancı çimleri de yönetebilirsiniz.

11.3.1 Yan boşaltıcının (12a) yerleştirilmesi (Res. 17)

1. İlk önce çim toplama torbasını (16) çıkarın ve malçla-ma ek parçasını (15a) yerleştirin (bkz. 11.2).
2. Yan boşaltma klapesinin (12) kilidine basın, bunu yukarı doğru katlayın ve sıkı tutun.
3. Yan boşaltıcıyı (12a) yerleştirin.
4. Yan boşaltma klapesini (12) yavaşça kapatın. Yan boşaltma klapesi (12) yan boşaltıcıyı (12a) yere düşmeye karşı emniyete alır.

11.3.2 Yan boşaltıcının (12a) çıkarılması (Res. 17)

1. Yan boşaltma klapesinin (12) kilidine basın, bunu yukarı doğru katlayın ve sıkı tutun.

2. Yan boşaltıcıyı (12a) çıkarın ve yan boşaltma klapesini (12) kapatın.

11.4 Motorun çalıştırılması

BİLGİ

Motor çalıştırıldığında biçak döner.

Boşaltma kanalı aşağıdaki parçalardan biri tarafından ka- patılmamışsa ürünü çalıştırmayın:

- Çim toplama torbası

- Malçlama eki

11.4.1 Motorun E-Start ile çalıştırılması (Res. 1, 2, 18)

1. Akünün (20) şarj durumunu kontrol edin (bkz. 10.3) ve gerekirse yeniden şarj edin.
2. Her çalıştırmadan önce yakıt ve motor yağı seviyesini kontrol edin (bkz. bölüm 10.1 ve 10.2). Buji konektörünün (9) bujiye (9a) bağlı olduğundan emin olun.
3. Şarj edilmiş aküyü (20) kılavuz ray boyunca ürünün içine kaydırın. Akü (20) duyulabilir bir şekilde yerine oturur.
4. Çim biçme makinesinin arkasında durun.
5. Motor fren kolunu (2) direksiyona doğru bastırın ve basılı tutun.
6. Elektrikli marş motoru ünitesindeki (3) elektrikli marş motoruna (3a) basın ve basılı tutun.
7. Motor çalışmaya başlar.
8. Ürün çalışmaya başladıktan sonra, elektrikli marş motorunu (3a) tekrar bırakabilirsiniz.

11.4.2 Motorun E-Start olmadan çalıştırılması (Res. 1, 19)

1. Her çalıştırmadan önce yakıt ve motor yağı seviyesini kontrol edin (bkz. bölüm 10.1 ve 10.2). Buji konektörünün (9) bujiye (9a) bağlı olduğundan emin olun.
2. Çim biçme makinesinin arkasında durun. Bir el motor fren kolunu (2) direksiyona bastırırken, diğer el çekme ipli marşta (17) olmalıdır.
3. Motoru çekme ipli marş (17) ile çalıştırın. Bunun için kulpu yakl. 10-15 cm (direnç hissedilene kadar) dışarı çekin. Ardından çekme ipli marşı bir sarsıntıyla içeri çekin. Motor çalışmazsa, çekme ipli marşı (17) tekrar sıkın.
4. Ürünü ilk kez kullandığınızda motorun üzerinde bulunan koruma katmanı nedeniyle duman meydana gelebilir. Bu normaldir.

DIKKAT

– Çekme ipli marşın geri tepmesine izin vermeyin. Bu, hasarlara neden olabilir.
– Serin havada çalıştırma işlemi birkaç kez yapılması gerekebilir.

11.5 Motorun kapatılması

UYARI

Yaralanma tehlikesi!

Motor kapatıldıktan sonra biçak birkaç saniye çalışma devam eder. Dönen parçalara dokunursanız, bu kesiklere neden olabilir.

– Biçici bıçak durma noktasına gelene kadar bekleyin.
– Bıçağı elle frenlemeyin.
- Koruyucu eldivenler kullanın.
– Ürünü durdurduğunuzda veya park ettiğinizde motorun yanlışlıkla çalışmasını önlemek için buji konnektörünü bujiden sökün.
– Bıçağı ayaklarınızdan uzak tutunuz.

1. Motoru kapatmak için öncelikle sürüş tahriki kolunu (1a) ve ardından motor fren kolunu (2) serbest bırakın. Bıçak (18) durana kadar bekleyin.
2. Aküyü çıkarın (20) (bkz. bölüm 10.5).

11.6 Sürüş işletimi (Res. 1)

Çim biçme makinesi arkadan çekişli olarak donatılmıştır.

11.6.1 Sürüş tahrikinin çalıştırılması

1. Çim biçme makinesini yeniden çalıştırın (bkz. 11.4).
2. Sürüş tahriki kolunu (1a) direksiyona çekip orada tutun.
3. Sürüş tahriki açılır (tahrik çarkı (13) hareket eder) ve çim biçme makinesi ileri doğru hareket eder.

DİKKAT

Üründe hasarları önleyin! Üründe hasarları önleyin! Dişli kutusunda müteakip hasarları önlemek için sürüş tahriki koluna her zaman sonuna kadar basın (dayanma noktasına kadar).

11.6.2 Sürüş tahrikinin (1a) kapatılması

1. Sürüş tahriki kolunu (1a) serbest bırakın. Sürüş tahriki (1a) kapatılır ve çim biçme makinesi durur.
2. Motor çalışmaya devam eder.

12 Çalışma bilgileri

• Çim bıçaklarının yıpranmaması ve çimlerin sararma-ması için sadece keskin, temiz bir bıçakla kesin.
• Temiz bir kesim görüntüsü elde etmek için çim biçme makinesini mümkün olduğunca düz şeritler halinde sürün. Kesilmeyen yerlerin oluşmaması için bu şeritler daima birkaç santim üst üste gelmelidir.
• Çim biçme makinesinin gövdesinin alt tarafını temiz tutun ve çim birikintilerini temizleyin. Kalıntılar çalıştırma işlemini zorlaştırır, kesme kalitesini ve çimenin dışarı atılmasını olumsuz etkiler.
• Bayırlarda kesme şeridi bayıra çapraz olmalıdır. Çim biçme makinesinin kayması yukarı doğru çapraz konulması ile engellenir.

! UYARI

Üçüncü tarafları uzak tutulması gerekir.

12.1 Biçmeden sonra

• Çim biçme makinesini kapalı bir alana bırakmadan önce daima önce motorun soğumasını bekleyin. Depolamadan önce çim, yaprak, gres ve yağı çıkarın. Çim biçme makinesinin üzerinde başka nesneler koymayın.
• Yeniden kullanmadan önce tüm civata ve somunları kontrol edin. Gevşek civataları sıkın.
• Çim toplama torbasını yeniden kullanmadan önce boşaltın.
• "Depolama" bölümünü de dikkate alın.

13 Temizlik ve bakım

! UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasıını sağlayın. Sadece orijinal yedek parçalar kullanın.

! UYARI

Yanlış bakım veya temizlik çalışmaları yara- lanmalara neden olabilir!

! UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
  – Buji konnektörünü bujiden çekin.
• Aküyü çıkarın.
• Ürünü soğumaya bırakın.

! UYARI

Düzenli olarak/her gün ve kullanıma başlamadan önce görsel ve işlev kontrolü/bakım yapın, böylece ürünün iyi çalışır durumda olduğundan emin olun.

– Uygun olmayan bakım, uygun olmayan yedek parçaların kullanılması veya güvenlik tertibatlarının çıkarılması veya değiştirilmesi, ciddi maddi hasara veya kişisel yaralanmalara neden olabilir.
- Bu çalışmalar kullanıcı tarafından gerçekleştirilemi-yorsa uzman bir bayiye danışılmalıdır.

13.1 Temizlik

13.1.1 Çim biçme makinesinin temizlenmesi (Res. 1)

• Bahçe hortumu ile temizlik sadece düşük basınçta önerilir. Yüksek basınçlı bir temizleyici ürünü temizlemek için uygun değildir.
• Çim toplama torbasını çıkarın ve bir el fırçasıyla fırçalayın. Çim biçme makinesinin gövdesini de bir el fırçasıyla kabaca temizleyebilirsiniz.
• Ürün çok kirliyse nemli bir bezle silebilirsiniz.

DİKKAT

Çim biçme makinesini devirmeden önce, yakıt deposunu bir yakıt vakumlama pompası (teslimat kapsamına dahil değildir) ile tamamen boşaltın.

Çim biçme makinesi 90 dereceden daha fazla devrilmemelidir.

1. Çim biçme makinesini arkaya doğru yatırmak en iyisi- dir. Bujinin (9a) yukarıyı gösterdiğinden kesinlikle e- min olun. Buji (9a) aşağı bakıyorsa, yağ sizabilir ve motorda ve karbüratörde büyük hasara neden olabilir.
2. Alternatif olarak, ürünü yan yatırabilirsiniz, ancak hava filtresi kapağının (6) üst tarafta olduğundan emin olmalısınız.
3. Çim biçme makinesinin alt tarafını bir spatula ve el fırçasıyla temizleyin. Spatula, biçak alanındaki kaba ve büyük bitki kalıntılarının temizlenmesine yardımcı olur (18). Alt gövdenin temizlenmesi kullanımdan hemen sonra daha kolay ve daha kapsamlı olur. Kir ve bitki kalıntıları hala tazedir ve daha kolay çıkarılabilir.
4. Gerekirse ve zor çıkan kirlerde özel bir temizleyici de kullanabilirsiniz. Soğuk temizleyiciler veya yıkama benzini gibi aşındırıcı temizlik maddelerinin kullanılması yasaktır.
5. Çim çıkışında çim artıkları bulunup bulunmadığını kontrol edin ve gerekirse temizleyin.

13.1.2 Çim biçme makinesinin su bağlantısı (7) aracılığıyla temizlenmesi (Res. 1, 20)

BİLGİ

Buji konektörünü tekrar doğru şekilde buji üzerine yerleştirin.

1. Öncelikle malçlama ek parçasını (15a) ya da çim toplama torbasını (16) çıkarın.
2. Temizlik işlemi için yerleşik geçmeli bağlantılar aracılığıyla su bağlantısına (7) bir bahçe hortumu takın.
3. Suyu açın ve çim biçme makinesini çalıştırın (bkz. 11.4).
4. Dönen bıçak (18) suyu döndürür.
5. Çim biçme makinesi birkaç dakika sonra yapışık tüm kir ve çim kalıntılarından arındırılır.
6. Ardından çim biçme makinesini kısa bir süre susuz çalıştırarak nemin çoğunun bıçağın (18) hava sirkülasyonu yoluyla giderilmesini sağlayın.

13.1.3 V kayışının (18d) temizlenmesi (Res. 21)

1. Çim biçme makinesini arkaya doğru yatırım.
2. V kayışını (18d) her kullanım sonrasında el fırçası ya da basınçlı hava ile temizleyin.

13.2 Bakım

• Güvenlik seviyesini ve ürünün performansını korumak için düzenli ve itinalı bakım bakılması gereklidir.
• Tüm somun, pim ve civataların sıkılmış ve ürünün güvenli bir çalışma durumunda olduğundan emin olun.

• Düzenli olarak çim toplama torbasını aşınma ve fonksiyon kaybına dair kontrol edin.

• Güvenlik nedeniyle aşınmış veya hasarlı parçaları değiştirin.

• Ön ve arka tekerleklerin güvenli bağlantısını kontrol edin.
• Tekerleklerin sorunsuz hareket etmesini sağlamak için tekerlek akslarını ve tekerlek göbeklerini sezonda en az bir kez temizlemenizi öneririz.
• Bu kullanım talimatında tarif edilmeyen işlemler sadece yetkili bir uzman tarafından yapılmalıdır.
• Ürünü düz bir yüzeye yerleştirin.

Gerekli takım:

• Montaj anahtari*
• Yakıt emme pompası*
• Kumaş/bez*
• Açık ağızlı anahtar/lokma anahtar SW 17 mm*
• Açık ağızlı anahtar/lokma anahtar SW 10 mm*
• Yağ pompası*
• Yassı yağ toplama teknesi (yağ değişimi için)*
• Toplama deposu*
• Bakır tel fırça*

* = teslimat kapsamına dahil değildir!

13.2.1 Bıçağın değiştirilmesi (18) (Res. 1, 22)

! UYARI

Hasarlı biçak ile yapılan çalışmada yaralanma tehlikesi mevcuttur.

• Koruyucu eldivenler kullanın!
  – Bıçağınızın güvenlik nedeniyle sadece yetkili bir servis tarafından bilenmesini ve dengelenmesini sağlayın. Optimum seviyede bir sonuç elde temek için bıçağı yılda bir kez kontrol edilmesi tavsiye edilir.
  – Bıçağı değiştirildiğinde sadece orijinal yedek parçalar kullanılabilir.

• Biçağı çıkarmadan önce yakıt deposunu (5) yakıt vakumlama pompası ile boşaltın. Yakıt veya yağ deposu doluyken çim biçme makinesini asla yana veya öne doğru yatırmayın! Bu, motora hasar verir ve garantiyi geçersiz kılar.

• Bıçağı (18) bir elinizle sıkıca tutunuz.

• Biçak vidasını (18a) açık ağızlı bir anahtar SW17 kul- lanarak saat yönünün tersine çevirerek motor milinden (18c) çıkarın. Diski (18b) çıkarın.
• Yeni bıçağı (18) ters sırada yeniden takın. Biçak vida- sını (18a) düzgün şekilde sabitleyin. Bıçağın (18) doğ- ru konumlandırılmasına ve motor miline (18c) bitişik olmasına dikkat edin.
• Biçak vidasının (18a) sıkma torku 45 Nm'dir. Biçağı (18) değiştirirken biçak vidasını (18a) da değiştirin.

13.2.1.1 Hasarlı bıçaklar (18)

Bıçak (18) bir engelle temas ederse, motoru derhal kapatın ve buji konektörünü (9) çıkarın.

• Bıçağı (18) hasar yönünden kontrol edin.
• Hasarlı veya deforme olmuş bıçaklar (18) değiştirilmelidir.
• Asla deforme olmuş biçağı (18) eğerek düzeltmeyin.

- Asla deforme olmuş veya aşırı aşınmış bıçakla (18) çalışmayın, bu titreşime neden olur ve çim biçme makinesinde başka hasarların meydana gelmesine neden olabilir.

13.2.2 Yağ seviyesi kontrolü (Res. 10)

! UYARI

Sağlık tehlikesi!

Yakıt/yağlama yağı buharlarının ve egzoz dumanlarının solunması sağlığa ciddi zararlar verebilir, bilinç kaybına ve aşırı durumlarda ölüme neden olabilir.

– Yakıt/yağlama yağı buharlarını ve egzoz dumanlarını solumayın.
– Ürünü sadece açık havada çalıştırın.

DİKKAT

Ürün hasarı!

Ürün, motor ve şanzıman yağı olmadan veya çok az yağ ile çalıştırılırsa motor hasarına yol açabilir.

– Devreye almadan önce yakıt ve yağ doldurun. Ürün, motor ve şanzıman yağı olmadan teslim edilir.
- Sadece SAE 10W-30 ya da SAE 10W-40 motor yağı kullanın.

DİKKAT

Çevre hasarları!

Sızan yağ çevreyi kalıcı olarak kirletebilir. Sıvı çok zehirlidir ve hızla su kirliliğine neden olabilir.

– Yağı sadece düz, sağlam yüzeylerde doldurun/boşaltın.
– Doldurma ağzı veya huni kullanın.
– Boşaltılan yağı uygun bir kapta toplayın.
– Dökülen yağı derhal silin ve bezi yerel yönetmeliklere uygun olarak bertaraf edin.
– Yağı yerel yönetmeliklere uygun olarak bertaraf edin.

1. Yağ ölçüm çubuğunu (11) sola döndürerek çıkarın ve temiz, tüy bırakmayan bir kumaşla silin.
2. Yağ ölçüm çubuğunu (11) tekrar takın ve yağ ölçüm çubuğunu (11) tekrar sıkıca vidalamadan yağ seviyesini kontrol edin.
3. Yağ ölçüm çubuğunu (11) dışarı çekin ve yağ seviyesini okuyun. Yağ seviyesi, yağ ölçüm çubuğunun (11) maksimum ve minimum değerleri arasında olmalıdır.
4. Ardından yağ ölçüm çubuğunu (11) tekrar vidalayın.

13.2.3 Yağ değişimi (Res. 10)

Motor yağı değişimi yılda bir kez sezon başlamadan önce motor kapalı ve çalışma sıcaklığindayken yapılmalıdır.

Sadece motor yağı kullanın (SAE 10W-30/SAE 10W-40).

1. Yağ ölçüm çubuğunu (11) sola döndürerek çıkarın.
2. Bir yağ pompası (hortumlu) ile motor yağını dolum ağzından vakumlayın.
3. Temiz motor yağı doldurun ve yağ seviyesini kontrol edin (bkz. 10.1).

13.2.4 Yakıtı yakıt emme pompası ile boşaltın (Res. 23)

1. Yakıt emme pompasının hortumunun altına bir toplama deposu koyun.
2. Depo kapağını (5a) sökün ve çıkarın.
3. Yakıt emme pompasının hortumunu yakıt deposuna (5) itin ve yakıt emme pompası yardımıyla yakıtı tama-men boşaltın.
4. Depo kapağını (5a) tekrar sıkın.
5. Karbüratörde yakıt kalmadığından emin olmak için, kalan yakıt karbüratörden boşaltılmalıdır. Bunun için, karbüratörün altına bir toplama deposu yerleştirin ve açık ağızlı bir anahtar SW10 ile karbüratör vidasını (19) açın.

13.2.5 Hava filtresinin bakımı (6a) (Res. 24)

! TEHLIKE

Yangın ve patlama tehlikesi!

Yakıt yanlış temizlik işleminde tutuşabilir ve patlayabilir. Bu durum ciddi yanıklara veya ölüme yol açabilir.

– Hava filtresini sadece burarak temizleyin.
– Hava filtresini asla benzin ya da yanıcı çözelti mad- deleri ile temizlemeyin.

DİKKAT

Hasar tehlikesi!

Motorun filtre elemanı olmadan ya da hasarlı bir filtre elemanı ile çalıştırılması motor hasarlarına neden olabilir.

- Motoru asla hava filtresi elemanı olmadan ya da hasarlı bir hava filtresi elemanı ile çalıştırmayın. Böylece kir motora ulaşır, bu da ağır motor hasarlarına neden olabilir.

Kirli hava filtreleri (6a) karbüratöre giden yetersiz hava beslemesi nedeniyle motor gücünü düşürür. Bu nedenle düzenli kontrol edilmesi zorunludur.

Hava filtresi (6a) her 25 işletim saatinde bir kontrol edilmeli ve gerekirse temizlenmelidir. Hava çok tozlu olduğunda hava filtresi (6a) daha sık kontrol edilmelidir.

1. Klips kilidini açın ve hava filtresi kapağını (6) açın.
2. Hava filtresini (6a) çıkarın.
3. Hava filtresini (6a) sadece vurarak temizleyin.
4. Hasarlı bir hava filtresini (6a) yenisiyle değiştirin.
5. Hava filtresini (6a) takın ve hava filtresi kapağını (6) kapatın.

Klipsin yerine oturduğundan emin olun.

13.2.6 Buji (9a) bakımı (Res. 25, 26)

Bujiyi (9a) ilk kez 10 işletim saatinden sonra kirlenmeye dair kontrol edin ve gerekirse bir tel fırça ile temizleyin. Ardından bujiye (9a) 50 işletim saatinde bir bakım yapın.

1. Buji konnektörünü (9) çevirerek çıkarın.
2. Bujiyi (9a) bir montaj anahtarı ile çıkarın.
3. Bir ayar mastarı kullanarak mesafeyi 0,75 mm (0,030") olarak ayarlayın. Bujiyi (9a) tekrar takın ve çok siikmamaya dikkat edin.

14 Depolama ve taşıma

! UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
• Motorun soğumasını bekleyin.
  – Buji konnektörünü bujiden çekin.

• Aküyü çıkarın.

• Ürünü tamamen boşaltın.

• Ürünü temizleyin ve hasar bakımından kontrol edin.

14.1 Depolama

DİKKAT

Ürünü depolamadan önce temizleyin ve bakımını yapın.

DİKKAT

Ürünü çim toplama torbası doluyken depolamayın. Sıcak havalarda, ısının gelişmesiyle birlikte çim mayalan-maya başlar. Yangın tehlikesi var!

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

• Ürünü asla yakıt deposunda yakıtlą, yakıt buharlarının açık ateş veya kıvılcımla temas edebileceği bir bina içinde bulundurmayın.
• Ürünü kapalı bir alana bırakmadan önce daima önce motorun soğumasını bekleyin.
• Uzun süreli depolama için yakıt deposunu bir yakıt emme pompası (teslimat kapsamına dahil değildir) ile boşaltın.
• Yangın tehlikesini önlemek için motoru, egzozu ve yakıt deposu çevresini çim, yaprak veya sızan gresten (yağ) temiz tutun.

14.1.1 Çim biçme makinesinin depolanması için hazırlık (Res. 1)

! UYARI

Yakıtı kapalı alanda, ateş yakınında veya sigara içerken boşaltmayın. Gaz buharları patlamalara veya ateşe neden olabilir.

1. Yakıt deposunu (5) boşaltın (bkz. 13.2.4).
2. Yağ değişimi gerçekleştirin (bkz. 13.2.3).
3. Buji konnektörünü (9) bujiden (9a) çıkarın. Bujiyi (9a) bir montaj anahtarı ile sökün (bkz. 13.2.6).
4. Silindire bir yağdanlıkla yakl. 0,2 l yağ doldurun.
5. Çekme ipli marşı (17), yağ iç silindiri koruyacak şekilde çekin.

6. Bujiyi (9a) tekrar vidalayın.

7. Silindirin soğutma kanatlarını ve gövdesini temizleyin (bkz. 13.1.1).

8. Boyayı korumak için tüm ürünü temizleyin.
9. Ürünü iyi havalanan bir yerde depolayın.

14.1.2 Akü (20) ve şarj cihazı (21)

20V IXES serisi akünüzün (20) ve şarj cihazınızın (21) kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrintılı bir açıklaması ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

14.1.3 Üst itme kolunun (1) katlanması (Res. 1)

UYARI

Sıkışma tehlikesi!

İtme kolunu her zaman en yüksek noktada tek elle tu- tun.

– Parmaklarını zı asla üst ve alt itme kolu arasına koymayın.

Üst itme kolu (1) yerden tasarruf sağlayacak şekilde katlanabilir.

1. Çim toplama torbasını (16) çıkarın.
2. Çekme ipli marşı (17) halat kancasından (17a) indirin.
3. Alt itme kolundaki (4) gerdirme kolunu (1c) açın.

4. Gerdirme kolunu (1c) itme koluna çapraz olarak çevirin. Bunun için gerdirme kolunu (1c) alt itme kolundan (4) hafif çekmelisiniz.

5. Üst itme kolunu (4) aşağı doğru katlayın. Kablolar bu sırada sıkışmamalıdır.

15 Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sa- dece bir uzman elektrik personeli tarafından yapılabilir.

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Bıçak bilgileri:
Üretici: DJ = CHONGQING DAJI-ANG POWER EQUIP-MENT CO.,LTD., China
Bıçak kodu: 602081
Bıçak - ürün no: 7911200626
Bıçak vidası - ürün no: 5911	24001
Hava filtresi - ürün no.: 5911	246022
Motor yağı – ürün no.:	7850000025

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Buji, hava filtresi, biçak, V kayışı

* = Teslimat kapsamında değil!

16 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

• Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

• Bozuk veya bitmiş aküler (AB) 2023/1542 düzenlemesi uyarınca geri dönüşüme aktarılmalıdır.

• Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

• Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.
• Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

Eski cihazınızı nasıl imha edeceğinizi yerel yönetiminizden öğrenebilirsiniz.

Yakıtlar ve yağlar

• Ürünü tasfiye etmeden önce yakıt deposunu ve motor yağı haznesini boşaltın!
• Yakıt ve motor yağı evsel atıklara ya da akarsulara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
• Boş yağ ve yakıt hazneleri çevreye uygun olarak tasfiye edilmelidir.

17 Arıza giderme

Arıza Olası sebep Yardım
Dengesiz çalışma, çok titreşen ürün.	Cıvatalar gevşek. Cıvataları kontrol edin.
	Bıçak sabitlemesi gevşek. Bıçak sabitlemesini kontrol edin.
	Bıçaklar dengesiz. Bıçakları değiştirin.
Motor çalışmıyor. Motor fren kolu	basılı değil. Motor fren koluna basın.
	Gaz kolu yanlış konumda. Ayarı kontrol edin.
	Buji arızalı. Bujiyi yenileyin.
	Yakıt deposu boş. Yakıt doldurun.
	Kirli yakıt.	Yakıt deposunu boşaltın ve yeni yakıtlą doldurun.
	Motor arızalı.	Yetkili müşteri servisine başvurun.
Motor dengeli çalışmıyor.	Hava filtresi kirli.	Hava filtresini temizleyin.
	Buji kirli.	Bujiyi temizleyin.
Çim sararıyor, kesim düzensiz.	Hava filtresi kirli.	Hava filtresini temizleyin.
	Buji kirli.	Bujiyi temizleyin.
Çim düzgün dışarı atılmıyor.	Kesim yüksekliği çok düşük.	Kesim yüksekliğini ayarlayın.
	Bıçak aşınmış.	Bıçağı değiştirin.
	Çim toplama torbası tıkalı.	Çim toplama torbasını boşaltın veya tıkanıklığı giderin.

18 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Benzinli çim biçme makinesi - MS150-46E

Ürün no. 5911244903, 5911244917,

5911250917, 59112104904,

591121049942, 59112519969

Ürün no.: 0162-01001 - 0162-06041

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/AB, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017; EN 14982:2009

Uygunluk değerlendirmesi prosedürü:

2000/14/AT_2005/88/AT - Ek: VI

Garanti edilen 96 dB

ses gücü seviyesi ( L_WA ):

Ölçülen 94,6 dB

ses gücü seviyesi (LWA):

Onaylanmış kuruluş: TÜV SÜD

Yetkili dokümantasyon temsilcisi:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Belirgin kusurlar malların teslim alınmasından itibaren 8 gün içinde bildirilmelidir, aksi takdirde alıcı bu tür kusurlardan kaynaklanan tüm talep haklarını kaybeder. Makinelerimizin garantisi, teslim tarihinden itibaren yasal garanti süresi boyunca, doğru kullanılmaları koşuluyla, bu süre içinde malzeme veya üretim hataları nedeniyle kullanılamaz hale geldiği kanıtlanabilen herhangi bir makine parçasının ücretsiz olarak değiştirilmesini kapsamaktadır. Kendimiz üretmediğimiz parçalar için, yalnızca üst tedarikçilere karşı garanti talep etme hakkımız olduğu ölçüde garanti sağlıyoruz. Yeni parçaların takılma maliyeti alıcı tarafından karşılanır. Dönüştürme ve indirim talepleri ile diğer tazminat talepleri kapsam dışı tutulmuştur.

CE

SCHEPPACH GMBH

Günzburger Str. 69

D-89335 Ichenhausen

FR ©

Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie · Información disponible · Versão das informações · Stav informaci · Stav informácií · Az információk kelte · Stan informacji · Verzija informacija · Stanje informacij · Informatsiooni seis · Informacijos data · Informácijas stāvoklis · Informationens status · Tietojen tila · Informationsstatus · Status for informasjon · Последна редакция на информацията · ˈΕκδοση των πληροφοριών · Stadiul informațiilor · Izdanje informacija · Bilgilerin güncelliği

Update: 11/2025 · Ident.-No.: 5911244903, 5911244917, 5911250917, 59112104904, 591121049942, 59112519969
