BRUGSANVISNING MS15046E SCHEPPACH

Benzindrevet plæneklipper | Oversættelse af den originale driftsvejledning..................... 310

• 94,6 dB Nimetty laitos: TÜV SÜD Industie Service GmbH Westendstraße 199 D-80686 München Numero: 0036 2016/1628/EU Päästö. Nro: e24*2016/1628*2018/989SRA1/P*0408*00 Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja: StefanHartinger Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 19.08.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management FI | 309www.scheppach.comIndholdsfortegnelse 1 Indledning p. 310

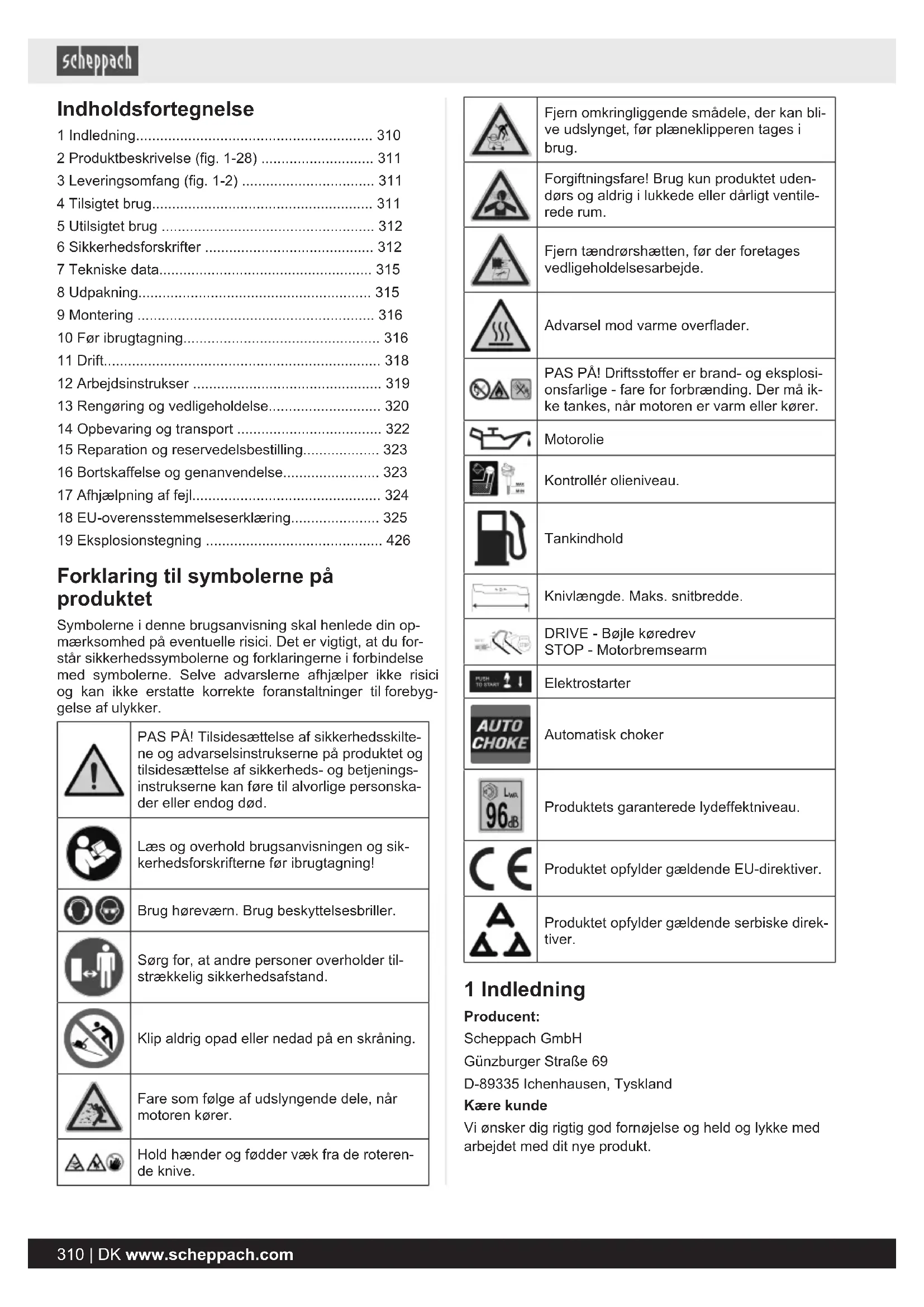

• 2 Produktbeskrivelse (fig. 1-28) p. 311
• 3 Leveringsomfang (fig. 1-2) p. 311
• 4 Tilsigtet brug p. 311
• 5 Utilsigtet brug p. 312
• 6 Sikkerhedsforskrifter p. 312
• 7 Tekniske data p. 315
• 8 Udpakning p. 315
• 9 Montering p. 316
• 10 Før ibrugtagning p. 316
• 11 Drift p. 318
• 12 Arbejdsinstrukser p. 319
• 13 Rengøring og vedligeholdelse p. 320
• 14 Opbevaring og transport p. 322
• 15 Reparation og reservedelsbestilling p. 323
• 16 Bortskaffelse og genanvendelse p. 323
• 17 Afhjælpning af fejl p. 324
• 18 EU-overensstemmelseserklæring p. 325
• 19 Eksplosionstegning Forklaring til symbolerne på produktet Symbolerne i denne brugsanvisning skal henlede din op- mærksomhed på eventuelle risici. Det er vigtigt, at du for- står sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyg- gelse af ulykker. PAS PÅ! Tilsidesættelse af sikkerhedsskilte- ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings- instrukserne kan føre til alvorlige personska- der eller endog død. Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning! Brug høreværn. Brug beskyttelsesbriller. Sørg for, at andre personer overholder til- strækkelig sikkerhedsafstand. Klip aldrig opad eller nedad på en skråning. Fare som følge af udslyngende dele, når motoren kører. Hold hænder og fødder væk fra de roteren- de knive. Fjern omkringliggende smådele, der kan bli- ve udslynget, før plæneklipperen tages i brug. Forgiftningsfare! Brug kun produktet uden- dørs og aldrig i lukkede eller dårligt ventile- rede rum. Fjern tændrørshætten, før der foretages vedligeholdelsesarbejde. Advarsel mod varme overflader. PAS PÅ! Driftsstoffer er brand- og eksplosi- onsfarlige - fare for forbrænding. Der må ik- ke tankes, når motoren er varm eller kører. Motorolie Kontrollér olieniveau. Tankindhold Knivlængde. Maks. snitbredde. DRIVE - Bøjle køredrev STOP - Motorbremsearm Elektrostarter Automatisk choker Produktets garanterede lydeffektniveau. Produktet opfylder gældende EU-direktiver. Produktet opfylder gældende serbiske direk- tiver. 1 Indledning Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt. 310 | DK www.scheppach.comBemærk: Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af: p. 426

• Tilsidesættelse af brugsanvisningen

• Reparation foretaget af tredjepart og/eller af uautori- serede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de nationale elektriske forskrifter og bestem- melser. Vær opmærksom på følgende: Brugsanvisningen er en del af dette produkt. Den indeholder vigtige oplysninger om, hvordan man bru- ger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostnin- ger, reducerer driftsstop og øger produktets driftssikker- hed og levetid. Udover sikkerhedsbestemmelserne i den- ne brugsanvisning skal de forskrifter vedr. brug af pro- duktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke. Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Pro- duktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med. 2 Produktbeskrivelse (fig. 1-28)

1. Øverste skubbebøjle

1a. Køredrev (bøjle) 1b. Bowdenkabel 1c. Spændearme 1d. Spændeskive 1e. Spændeskive 1f. Plast-stjernemøtrik

4. Nedre skubbebøjle

14. Justering af klippehøjde

20a. Frigørelsesknap 20b. Ladetilstandsvisning

1. 1 x Øverste skubbebøjle

1c. 2 x Spændearme 1d. 2 x Spændeskive 1e. 2 x Spændeskive 1f. 2 x Plast-stjernemøtrik

4. 1 x Nedre skubbebøjle

4a. 2 x Plast-stjernemøtrik 4b. 2 x Afstandsholder 4c. 2 x Føring 4d. 2 x Skrue 4e. 1 x Kabelklemme 12a. 1 x Sideudkast 15a. 1 x Bioklip-indsats

16. 1 x Græsfangspose

1 x Benzindrevet plæneklipper 2 x Brugsanvisning (plæneklipper, batteri + oplader) 4 Tilsigtet brug Den benzindrevne plæneklipper er egnet til brug i almin- delige private haver. Med plæneklippere til almindelige private haver forstås maskiner, der normalt ikke bruges mere end 50 timer om året, og som især bruges til plej- ning af græsarealer eller græsplæner, men ikke til offentli- ge anlæg, parker, idrætsanlæg samt land- og skovbrug. Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader el- ler personskader af enhver art, der måtte opstå som følge heraf. Tilsigtet brug omfatter også overholdelse af sikkerheds- forskrifterne og monteringsvejledningen samt driftsanvis- ningerne i brugsanvisningen. Personer, der anvender og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer. Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader. Produktet må kun bruges med originale dele og originalt tilbehør fra producenten. Producentens forskrifter vedrørende sikkerhed, arbejds- måde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes. DK | 311www.scheppach.comADVARSEL Læs for din egen sikkerheds skyld denne brugsanvis- ning og de generelle sikkerhedsforskrifter grundigt igen- nem inden ibrugtagning af produktet. Gives produktet videre til tredjemand, skal du sørge for, at brugsanvis- ningen følger med. Produktet er en del af 20V IXES-serien og må kun benyt- tes med batterier i denne serie. Batterierne må kun opla- des med opladere i denne serie. Vær da opmærksom på producentens anvisninger. 5 Utilsigtet brug Vær opmærksom på, at vores produkter ikke er konstrue- ret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, hvis produktet bru- ges i erhvervs-, håndværks- eller industri-øjemed eller lig- nende arbejde. ADVARSEL På grund af den fysiske fare for brugeren må plæneklipperen ikke anvendes til følgende ar- bejde (ufuldstændig liste): – til trimning af buske, hække og strå, – til klipning af klatreplanter, – til plænepleje på tagbeplantninger og i altankasser, – til flisning og findeling af træ- og hækafklip, – til rengøring af fortove (støvsugning, bortblæsning), – til udjævning af jordhøjder som f.eks. muldvarpe- skud, – til transport af skæremateriale, undtagen i den med- følgende græsfangspose. Forklaring til signalord i brugsanvisningen FARE Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade. ADVARSEL Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade. FORSIGTIG Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade. PAS PÅ Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse. 6 Sikkerhedsforskrifter Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug! ADVARSEL Læs alle sikkerhedshenvisninger, anvisnin- ger, illustrationer og tekniske data, der følger med dette produkt. Forsømmelighed ved iagttagelse af følgende anvisnin- gerne kan forårsage alvorlige personskader. ADVARSEL Gør dig fortrolig med alle betjeningsdele, før du arbej- der med produktet. – Øv dig i håndteringen af produktet, og få funktion, virkemåde og arbejdsteknikker forklaret af en erfa- ren bruger eller en fagmand. – Forvis dig om, at du kan slukke for produktet med det samme i nødsituationer. – Ukorrekt brug af produktet kan medføre alvorlige personskader. – Hvis der opstår ulykker eller funktionsfejl under brug, skal produktet straks slukkes. Sørg for at behandle tilskadekomne omhyggeligt, og kontakt læge. Produktet må ikke benyttes af:

• Børn og andre personer, der ikke kender brugsanvis- ningen (lokale bestemmelser kan fastlægge bruge- rens minimumsalder).

• Personer, der er påvirket af alkohol, narkotika eller medikamenter, eller som er trætte eller syge.

• Læs brugsanvisningen med omhu. Sørg for at blive fortrolig med indstillingerne, og hvordan maskinen an- vendes korrekt.

• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge plæneklipperen. Lokale bestemmelser kan fastlægge brugerens minimumsal- der.

• Klip aldrig græs, mens andre, især børn eller dyr, er i nærheden. Vær opmærksom på, at maskinoperatøren eller brugeren bærer ansvaret for ulykker, der måtte opstå i forbindelse med andre personer eller deres ejendom.

• Klip kun græs under gode sigtbarhedsforhold. Det er nødvendigt at holde tredjeparter på afstand.

• Hvis produktet overdrages til andre personer, skal denne brugsanvisning følge med.

• Under plæneklipningen skal der altid bæres robust, skridsikkert fodtøj og lange bukser. Klip ikke græs, hvis du er barfodet eller bærer lette sandaler.

• Kontrollér området eller terrænnet, hvor produktet skal bruges, og fjern alle genstande som f.eks. sten, lege- tøj, pinde og ledninger osv., der kan blive opfanget og slynget væk. 312 | DK www.scheppach.com• Sluk for motoren; vent, til den er standset, og tag tændrørshætten af, hvis – produktet forlades; – du fjerner blokeringer eller tilstopninger; – produktet har været i kontakt med fremmedlege- mer; – der opstår funktionsfejl og usædvanlige vibrationer i produktet. ADVARSEL Brændstof er meget brændbart:

• Opbevar kun brændstof i hertil indrettede og godkend- te beholdere (dunke).

• Tank kun udendørs, og ryg ikke under tankningen.

• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.

• Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brænd- stof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet.

• Af sikkerhedsårsager skal brændstoftank- og andre tanklukninger udskiftes, hvis de er beskadiget.

• Opbevar aldrig brændstof i nærheden af gnistkilder. Anvend altid en godkendt dunk. Hold brændstof væk fra børn.

• Udskift defekte lyddæmpere.

• Før brug skal det altid kontrolleres visuelt, om kniven og fastgørelsesboltene er slidte eller beskadiget. For at undgå ubalance må slidte eller beskadigede knive og fastgørelsesbolte kun udskiftes sætvist.

6.2 Elektrisk sikkerhed

• Elværktøjets tilslutningsstik skal passe til stikkon- takten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stik- kontakter mindsker risikoen for at få stød.

• Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord- forbundet.

• Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. ADVARSEL Overhold sikkerhedsforskrifterne og oplys- ningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader. Der findes en detaljeret beskrivelse af ladepro- cessen og yderligere oplysninger i denne se- parate brugsanvisning. Forkert anvendelse af batteri og oplader kan medføre elektrisk stød eller brand.

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.

• Opbevar aldrig produktet med brændstof i tanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.

• Lad motoren afkøle, før produktet frastilles i lukkede rum.

• For at undgå brandfare skal motor, udstødning og om- rådet omkring brændstoftanken holdes fri for græs, blade eller udløbende fedt (olie).

• Kontrollér med jævne mellemrum græsfanget for slid eller tab af funktionsevne.

• Erstat slidte eller beskadigede dele af sikkerhedsår- sager.

• Hvis brændstoftanken skal tømmes, skal dette ske udendørs.

• Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.

• Klip kun græs ved dagslys eller ved god kunstig belys- ning.

• Undgå såvidt muligt at benytte produktet i vådt græs.

• Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!

• Sørg for altid at stå stabilt, hvis du klipper græs på skråninger.

• Før kun produktet i gåtempo.

• Ved produkter på hjul gælder følgende: Klip græs på tværs af en skråning, aldrig opad eller nedad. Vær særlig forsigtig, hvis du ændrer køreretning på en skråning.

• Du må ikke klippe græs på for stejle skråninger og i nærheden af affaldsdepoter, grøfter eller diger. Vær særlig forsigtig, når du vender produktet eller trækker det ind mod dig selv. ADVARSEL Arbejde og ændring af kørselsretningen på skrænter og skråninger skal ske med stor forsigtighed: – Sørg altid for at stå sikkert. – Brug sko med skridsikre, praktiske såler samt pas- sende tøj. – Klip altid græs på tværs af en skråning. – Der må af sikkerhedsmæssige grunde ikke køres på skråninger stejlere end 15 grader. – Vær særlig forsigtig, når du går baglæns og trækker produktet. Fare for at snuble!

• Stop kniven, hvis plæneklipperen skal kippes, trans- porteres hen over andre overflader end græs, og hvis den skal flyttes fra og til de græsplæner, der skal klip- pes. DK | 313www.scheppach.comFORSIGTIG Plæneklipperen må ikke anvendes, uden at enten det fulde græsfang eller den selvlukkende adskillende be- skyttelsesanordning for udkastningsåbningen er monte- ret.

• Brug aldrig plæneklipperen, hvis beskyttelsesanord- ninger eller -gitre er beskadiget, eller hvis beskyttelse- sanordninger som f.eks. prelplader og/eller græsfang ikke er monteret.

• Undlad at ændre motorens reguleringsindstillinger, og kør ikke med for høje omdrejninger.

• Løsn motorbremsen, og frakobl alle skærende værk- tøjer og drev, før motoren startes.

• Start motoren forsigtigt iht. producentens instruktioner. Sørg for, at der er nok afstand mellem fødderne og kniven.

• Når motoren startes, må plæneklipperen ikke kippes, medmindre den skal løftes under denne proces. I så fald må den kun kippes i det omfang, det er absolut nødvendigt, og kun løftes i den side, der vender bort fra brugeren.

• Start ikke motoren, hvis du står foran udkastningska- nalen.

• Før aldrig hænder eller fødder hen mod eller ind un- der roterende dele. Hold dig altid på afstand af ud- kast-åbningen.

• Løft eller bær aldrig en plæneklipper, mens motoren kører.

• Stop motoren, og sørg for, at alle bevægelige dele er standset, og at tændingsnøglen - hvis en sådan findes - er fjernet: – før blokeringer løsnes eller tilstopninger afhjælpes fra udkastningskanalen; – før produktet kontrolleres, rengøres, eller der udfø- res arbejde på det. – ved påkørsel af et fremmedlegeme. Lokaliser ska- der på produktet, og foretag de nødvendige repa- rationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme. – Hvis du fjerner dig fra produktet. – Før du tanker.

• Når motoren stopper, skal man lukke drosselspjældet. Hvis motoren har en benzinafspærringsventil, skal man lukke denne efter brug.

• Brug af produktet med for stor hastighed kan øge fa- ren for ulykker.

• Vær forsigtig, når der udføres indstillingsarbejde på produktet, og pas på ikke at få fingre i klemme mellem den bevægelige kniv og stive apparatdele.

• Vær særlig forsigtig, når der klippes græs på blød jordbund, i nærheden af lossepladser, grave og diger.

• Undgå steder, hvor hjulene ikke mere griber fat, eller hvor klipning er usikker.

• Vær opmærksom på trafikken i nærheden af veje og gader. FARE Fare for at snuble! Vær særlig forsigtig, når du går baglæns og trækker produktet. Før du går baglæns, skal du sikre dig, at der ikke er små børn bag dig.

• Brugeren skal være tilstrækkeligt uddannet i brug, ind- stilling og betjening (herunder forbudt betjening).

• Kontrollér produktet med jævne mellemrum, og sørg før hver brug for, at alle startlåse og trykknapper fun- gerer korrekt.

• Bemærk, at forkert udført vedligeholdelse, brug af ik- ke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på produktet og forårsage alvorlige personskader for operatøren.

• Bemærk, at der ikke må manipuleres med produktets sikkerhedssystemer eller -anordninger, og at de ikke må deaktiveres. Fjern aldrig dele, der er del af maski- nens sikkerhed.

• Bemærk, at brugeren ikke må ændre eller manipulere med forseglede indstillinger for motorhastighedsregu- lering.

• Brug kun knive og tilbehør, der er anbefalet af produ- centen. Brug af andre værktøjer og andet tilbehør kan medføre personskader for brugeren.

• Hold altid produktet i god driftstilstand.

• Det er nødvendigt at indlægge tilstrækkelige pauser for at reducere støj- og vibrationseksponeringen.

beskyttelsesforanstaltninger Tilsidesættelse af ergonomiske principper Manglende brug af personlige værnemidler (PSA) Skødesløs eller manglende brug af personlige værnemid- ler kan føre til alvorlige personskader.

• Brug forskrevet beskyttelsesudstyr. Menneskelig adfærd, forkert adfærd

• Vær altid meget koncentreret under arbejdet. Restrisici

• kan aldrig udelukkes Fare som følge af støj Høreskader Længere tids ubeskyttet arbejde med produktet kan føre til høreskader.

• Brug principielt høreværn. Adfærd i nødstilfælde Skulle der evt. opstå en ulykke, træf da de førstehjælps- foranstaltninger, der er nødvendige, og opsøg hurtigst muligt kvalificeret lægehjælp. 314 | DK www.scheppach.comRestrisici Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Undgå utilsigtet ibrugtagning af produktet.

• Hold hænderne væk fra arbejdsområdet, når pro- duktet er i drift.

• Utilsigtet ibrugtagning af produktet.

• Overhold de foreskrevne vedligeholdelses- og sikker- hedsforskrifter i brugsanvisningen. ADVARSEL På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Ray- nauds syndrom). Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sam- men. De pågældende områder forsynes ikke tilstrække- ligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge. 7 Tekniske data Motortype 4-taktsmotor/luftkølet Slagvolumen 150cm³ Omdrejningstal under arbej- det 2800 min

-udstødning 1033 g/kWh Vægt (med tom tank og komplet monteret) 28,5 kg Forbehold for tekniske ændringer! Støj og vibration ADVARSEL Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden. Støjkarakteristika Lydtryksniveau L

74,6 dB Måleusikkerhed

94,6 dB Måleusikkerhed K

1,81 dB Overhold eventuelle hvileperioder, og begræns ar- bejdsvarigheden til det absolut nødvendige. Vibrationskarakteristika (hånd-arm-vibration) Vibration a

5,7 m/s² Måleusikkerhed K

2,3 m/s² Begræns støjudvikling og vibration til et minimum!

• Anvend kun fejlfrie produkter.

• Vedligehold og rengør produktet med jævne mellem- rum.

• Tilpas arbejdsmåden efter produktet.

• Undlad at overbelaste produktet.

• Få evt. produktet kontrolleret.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.

• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.

• Sørg for minimal vibration ved regelmæssigt at vedli- geholde produktet og dets faste dele. 8 Udpakning ADVARSEL Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og småde- le! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.

• Fjern emballeringsmaterialet samt emballage-/trans- portsikringer (hvis sådanne findes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér produktet og tilbehørsdelene for transport- skader. Rapportér straks evt. skader til den trans- portvirksomhed, som leverede produktet. Senere re- klamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med produktet ved at læse brugsan- visningen, før arbejdet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være origi- nale dele. Reservedele fås i faghandlen. DK | 315www.scheppach.com• Husk, at bestillinger skal være forsynet med artikel- numre samt type og fremstillingsår for produktet. 9 Montering FORSIGTIG Fare for personskade på grund af roterende kniv. Udfør kun arbejde på maskinen, når kniven er stoppet og står stille! PAS PÅ Pas på ikke at beskadige gaskablet, når skubbebøjlerne monteres. Stil produktet på en plan, lige overflade. Nødvendigt værktøj:

• Stjerneskruetrækker*

• = indgår ikke nødvendigvis i leveringsomfanget!

9.1 Montering af nederste skubbebøjle

4. Indfør en skrue (4d) gennem hvert af fastgørelseshul-

lerne i den nederste skubbebøjle (4).

5. Anbring en afstandsholder (4d) på hver skrue (4d), og

fastgør hver med en plast-stjernemøtrik (4a).

9.2 Montering af øverste skubbebøjle

pågældende fastgørelsespunkter på skubbebøjlen (4).

2. Sæt en afstandsskive (1d) på spændearmen (1c), og

anbring den gennem fastgørelseshullerne i den øver- ste og den nederste skubbebøjle (1/4).

3. Placer en spændeskive (1e) på hver spændearm (1c).

4. Fastgør spændearmen (1c) med en plast-stjernemøt-

rik (1f). Sørg da for, at gas- og bowdenkablet, som senere skal fastgøres med en kabelklemme (4e), ikke er i ve- jen.

9.3 Montering af elektrostarterenhed

1. Tryk højre side af motorbremsearmen (2) ud af plast-

holderen på den øverste skubbebøjle (1).

3. Sæt elektrostarterenheden (3) på den øverste skub-

4. Fastgør elektrostarterenheden (3) ved hjælp af skruer-

ne (3b). Sørg da for, at gaskablet (2a) og bowdenkablet (1b), som senere skal fastgøres med en kabelklemme (4e), ikke er i vejen.

5. Spænd skruerne (3b) fast med en stjerneskruetræk-

6. Træk gaskablet (2a) gennem elektrostarterenheden

(3) som vist i fig. 6.

7. Sæt gaskablet (2a) ind i motorbremsearmen (2), og

tryk igen højre side af motorbremsearmen (2) ind i plastholderen på den øverste skubbebøjle (1).

8. Fastgør gaskablet (2a) og bowdenkablet (1b) til den

nederste skubbebøjle (4) ved hjælp af den medfølgen- de kabelklemme (4e).

9. Hægt trækstarterens (17) greb i krogen (17a).

Løsn evt. vingemøtrikken (17b). 10 Før ibrugtagning PAS PÅ Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! ADVARSEL Sundhedsfare! Indånding af brændstof-/smøreoliedampe og udstød- ningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald. – Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser. – Brug kun produktet udendørs. PAS PÅ Produktbeskadigelse! Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader. – Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie. PAS PÅ Miljøskader! Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening. – Påfyld/tøm kun olie på jævne, faste overflader. – Brug en påfyldningsstuds eller en tragt. – Saml den aftappede olie op i en egnet beholder. – Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser. – Bortskaf olien i henhold til de lokale bestemmelser. PAS PÅ Fare for beskadigelse! Hvis der anvendes forkert opbevaret eller ikke-aftappet brændstof, kan karburatoren blive tilstoppet, eller moto- rens funktion kan blive forringet. – Kom unødvendigt brændstof i en lufttæt beholder, og opbevar denne mørkt og køligt. 316 | DK www.scheppach.comPAS PÅ En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på god- kendte og dertil fastlagte tidspunkter. Over- hold eventuelle hvileperioder, og begræns ar- bejdsvarigheden til det absolut nødvendige. Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn. Stil produktet på en plan, lige overflade. Nødvendigt værktøj:

• målebæger 1 liter (olie-/brændstofresistent)*

• = indgår ikke nødvendigvis i leveringsomfanget!

10.1 Påfyldning af motorolie (fig. 10)

2. Fyld tanken med motorolie ved hjælp af en tragt. Vær

opmærksom på maks. påfyldningsmængde (se tekni- ske data). Fyld forsigtigt olie på op til påfyldningsstud- sens underkant.

3. Tør oliepinden (11) af med en ren, fnugfri klud.

5. Træk oliepinden (11) ud, og aflæs oliestanden i vand-

ret position. Oliestanden skal være mellem maks. og min. på oliepinden (11).

6. Hvis olieniveauet er for lavt, skal der påfyldes den an-

befalede mængde olie (se tekniske data).

7. Skru derefter oliepinden (11) i igen.

10.2 Påfyldning af brændstof (fig. 11)

FARE Fare for brand og eksplosion! Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.

• Varme, flammer og gnister skal holdes på afstand.

• Brændstof må kun påfyldes udendørs.

• Benyt beskyttelseshandsker.

• Undgå kontakt med hud og øjne.

• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.

• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud. PAS PÅ Produktet leveres uden brændstof. Husk der- for altid at påfylde brændstof før ibrugtag- ning. Brug Super E10 benzin.

1. Rengør området omkring påfyldningshullet. Urenhe-

der i brændstoftanken (5) medfører driftsforstyrrelser.

2. Åbn forsigtigt tankdækslet (5a), så et evt. overtryk kan

3. Fyld brændstoftanken (5) med brændstof ved hjælp af

en tragt. Vær opmærksom på maks. påfyldnings- mængde (se tekniske data). Påfyld forsigtigt brænd- stof op til påfyldningsstudsens underkant.

5. Rengør tankdækslet (5a) og området omkring det.

10.3 Batteriets (20) ladetilstand

(fig. 1, 2, 12) Plæneklipperen har en elektrostarter (3a). Som startbatte- ri anvendes et litium-ion-batteri (20). Brugen af batteriet (20) og opladeren (21) er beskrevet i den medfølgende brugsanvisning.

2. Batteriet (20) må kun oplades med følgende oplader

(21). Batteriet (20) genoplades ikke, når plæneklippe- ren bruges.

10.4 Indstilling af klippehøjde (fig. 13)

PAS PÅ Klippehøjden må kun indstilles, når motoren er slukket, og tændrørshætten er fjernet.

• I tæt, højt græs skal man indstille det højeste klippe- trin og klippe langsommere. Der bør vælges en høj klippehøjde til sæsonens første klipning. Indstil klippe- højden, så produktet ikke overbelastes.

• Vælg en klippehøjde der passer til den faktiske græs- længde.

• Gentag plæneklipningen, så der maks. klippes 4 cm plæne ad gangen.

• Den korrekte klippehøjde for en – prydplæne er ca. 30 - 45 mm – brugsplæne er ca. 40 - 65 mm. Klippehøjden indstilles via armen til justering af klippehøj- den (14). Der kan indstilles forskellige klippehøjder.

1. Træk armen til justering af klippehøjden (14) ud.

2. Drej armen til justering af klippehøjde (14) til den øn-

3. Slip igen armen til justering af klippehøjden (14). Ar-

men går i indgreb på den ønskede position. DK | 317www.scheppach.com10.5 Isætning/udtagning af batteri (20) (fig. 14)

1. Når batteriet (20) skal tages ud af produktet, skal du

trykke på batteri-frigørelsesknappen (20a) på batteriet (20) og trække batteriet (20) ud.

2. Isæt batteriet (20) ved at skubbe det (20) ind i elektro-

starterenheden (3) langs styreskinnen. Det går hør- bart i indgreb.

11 Drift Plæneklipperen drives af en kraftig, luftkølet 4-taktsmotor. Produktet kan startes med eller uden elektrostarter og har en 7-dobbelt klippehøjdejustering, en græsopsamlings- kurv og en sammenklappelig skubbebøjle. Betjeningselementernes funktion fremgår af de følgende beskrivelser. Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brænd- stoflækage.

• Kontrollér motorolieniveauet.

• Kontrollér brændstofniveauet – brændstoftanken skal være mindst halvt fuld.

• Kontrollér luftfilterets tilstand.

• Kontrollér brændstofledningernes tilstand.

• Kontrollér, at tændrørshætten er fastgjort til tændrøret.

• Vær opmærksom på tegn på skader.

• Kontrollér, at alle beskyttelsesafskærmninger er mon- teret, og at alle skruer, møtrikker og bolte er spændt fast.

11.1 Klipning med græsfangspose

PAS PÅ Benyt ikke produktet uden fuldt monteret græsfangspo- se eller bioklip-indsats. PAS PÅ Græsfangsposen må kun sættes på og tages af, når motoren er stoppet, og kniven står stille.

11.1.1 Isætning af græsfangspose (16)

1. Løft den bageste udkastningsklap (15).

2. Tag fat i græsfangsposen (16) i bæregrebet.

3. Indsæt græsfangsposen (16) i den hertil indrettede

græsfangspose-ophængning på bagsiden af pro- duktet.

4. Læg den bageste udkastningsklap (15) ned; den hol-

der græsfangsposen (16) på plads.

11.1.2 Tømning af græsfangsposen (16)

(fig. 1, 15) ADVARSEL Stop motoren, og vent, til kniven står stille, før græsfangsposen tages af. PAS PÅ Fare for personskade! Græsfangsposen må kun tages af, når motoren er stop- pet, og kniven står stille. Så snart græsrester blive liggende under plæneklipnin- gen, skal græsfangsposen tømmes.

1. Græsfangsposen (16) fjernes ved at løfte den bageste

udkastningsklap (15).

2. Tag græsfangsposen (16) ud ved at løfte den i bæ-

regrebet. Iht. sikkerhedsforskriften klapper udkast- ningsklappen (15) i, så snart græsfangsposen (16) løf- tes af, og lukker den bageste udkastningsåbning. Hvis der sidder græsrester fast i åbningen, trækker man plæneklipperen ca. 1 m tilbage, så det bliver nemmere at starte motoren. PAS PÅ Græsrester i maskinhuset og på arbejdsværktøjet må hverken fjernes med hænderne eller fødderne, men kun med egnede hjælpemidler som f.eks. en børste eller en håndkost. For at sikre en god opsamling skal græsfangsposen (16) og især luftfilteret (6a) renses efter brug.

11.2 Klipning med bioklip-indsats

Under bioklipningen findeles det afklippede græs i det luk- kede maskinhus, hvorefter det fordeles på plænen igen. Græsset fjernes ikke fra plænen og bortskaffes ikke. Det fintsnittede græs falder tilbage i græsplænen som en na- turlig gødning, der tilfører græsplænen fugt og vigtige næ- ringsstoffer. PAS PÅ Bioklipning kan kun gennemføres, hvis plænen er rela- tivt kort.

11.2.1 Isætning af bioklip-indsats (15a)

1. Løft den bageste udkastningsklap (15).

2. Fjern græsfangsposen (16) (hvis monteret) ved hjælp

3. Løft udkastningsklappen (15), og indsæt bioklip-ind-

4. Indstil klippehøjden (se. 10.4).

• Klip græsset 2 cm, når det er 4-6 cm højt.

11.3 Plæneklipning med sideudkast

Med sideudkastet (12a) kan du også klare højt og vildt græs, der sjældent slås. 318 | DK www.scheppach.com11.3.1 Isætning af sideudkast (12a) (fig. 17)

1. Fjern først græsfangsposen (16), og indsæt bioklip-

op, og hold den på plads.

kastningsklappen (12) sikrer sideudkastet (12a) mod at falde ud.

op, og hold den på plads.

2. Tøm sideudkastet (12a), og luk sideudkastningsklap-

BEMÆRK Kniven roterer, når motoren startes. Start ikke produktet, når udkastningskanalen ikke er dæk- ket af en af følgende dele:

11.4.1 Start af motor med E-start

lad det om nødvendigt.

2. Kontrollér brændstof- og motorolieniveauet før hver

start (se afsnit 10.1 og 10.2). Kontrollér, at tændrørs- hætten (9) er tilsluttet til tændrøret (9a).

3. Skub det opladede batteri (20) ind i produktet langs

styreskinnen. Batteriet (20) går hørbart i indgreb.

4. Stå bag plæneklipperen.

11.4.2 Start af motor uden E-start (fig. 1, 19)

1. Kontrollér brændstof- og motorolieniveauet før hver

start (se afsnit 10.1 og 10.2). Kontrollér, at tændrørs- hætten (9) er tilsluttet til tændrøret (9a).

2. Stå bag plæneklipperen. Den ene hånd trykker på mo-

torbremsearmen (2) til styret, mens den anden hånd skal være på trækstarteren (17).

3. Start motoren med trækstarteren (17). Dette gøres

ved at trække grebet ca. 10-15 cm ud (indtil der mær- kes en modstand). Træk derefter hårdt i ét ryk. Skulle motoren ikke starte, trækker man endnu en gang i trækstarteren (17).

4. Pga. et beskyttelsesskjold på motoren kan der opstå

en smule røg, når produktet bruges første gang. Dette er en normal proces. PAS PÅ – Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader. – I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

ADVARSEL Fare for personskade! Når motoren er stoppet, bliver kniven ved med at køre i nogle sekunder. Hvis man rører ved de roterende dele, risikerer man at pådrage sig snitsår. – Vent, til kniven står stille. – Forsøg ikke at bremse kniven med hånden. – Benyt beskyttelseshandsker. – Fjern tændrørshætten fra tændrøret for at undgå utilsigtet start af motoren, når du slukker eller parke- rer produktet. – Hold fødderne væk fra kniven.

1. Man stopper motoren ved først at slippe bøjlen til kø-

Plæneklipperen er udstyret med baghjulsdrev.

11.6.1 Start af køredrev

1. Start plæneklipperen (se 11.4).

2. Træk køredrevets (1a) bøjle ind mod på styret, og

3. Køredrevet tændes (drivhjulet (13) bevæger sig), og

græsslåmaskinen bevæger sig fremad. PAS PÅ Undgå at beskadige produktet! Undgå at beskadige produktet! Hold hele tiden bøjlen til køredrevet (helt til anslag) for at undgå at beskadige gearkassen.

11.6.2 Slukning af køredrevet (1a)

1. Slip køredrevets (1a) bøjle. Køredrevet (1a) slukkes,

og plæneklipperen stopper.

2. Motoren fortsætter med at køre.

12 Arbejdsinstrukser

• Slå kun plænen med skarpe, fejlfrie knive, så græs- stråene ikke frynser, og plænen ikke bliver gul.

• Et rent klippebillede opnås bedst ved at køre plæne- klipperen i lige baner. Disse baner skal helst overlap- pe hinanden med et par centimeter, så der ikke opstår striber.

• Hold undersiden af maskinhuset rent, og fjern græsaf- lejringer. Aflejringer vanskeliggør startprocessen, for- ringer klippekvaliteten og græsudkastningen.

• På skråninger placeres klippebanen på tværs af skrå- ningen. Vækglidning af plæneklipperen forhindres ved at stille maskinen på skrå i opadgående retning. DK | 319www.scheppach.comADVARSEL Det er nødvendigt at holde tredjeparter på afstand.

12.1 Efter græsklipningen

• Lad altid motoren afkøle, før plæneklipperen frastilles i lukkede rum. Fjern græs, løv, mudder og olie, før maskinen frastil- les. Anbring ikke andre genstande oven på plæneklip- peren.

• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.

• Tøm græsfangsposen, før maskinen tages i brug igen.

• Se også kapitlet "Opbevaring". 13 Rengøring og vedligeholdelse ADVARSEL Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele. ADVARSEL Forkert udført vedligeholdelses- eller rengø- ringsarbejde kan forårsage personskader! ADVARSEL I forbindelse med rengørings-, reparations- og ved- ligeholdelsesarbejde kan produktet starte uventet og derved forårsage personskader. – Sluk for produktet. – Træk tændrørshætten af tændrøret. – Fjern batteriet. – Lad produktet køle af. ADVARSEL Foretag visuel og funktionel inspektion/vedli- geholdelse regelmæssigt/dagligt og før idrift- sættelse for at sikre, at produktet er i god driftstilstand. – Forkert vedligeholdelsesarbejde, brug af uegnede reservedele eller fjernelse eller ændring af sikker- hedsudstyr kan medføre alvorlige materielle eller personskader. – Hvis man ikke kan udføre dette arbejde selv, skal man kontakte en fagmand.

13.1.1 Rengøring af plæneklipperen (fig. 1)

• Rengøring med en haveslange anbefales kun med lavt vandtryk. En højtryksrenser er ikke egnet til ren- gøring af plæneklipperen.

• Løsn græsfangsposen, og børst den af med en hånd- børste. Man kan også rengøre plæneklipperens hus groft med kosten.

• Ved større tilsmudsning kan man tørre produktet af med fugtige klude. PAS PÅ Før plæneklipperen kippes, skal brændstoftanken tøm- mes helt ved hjælp af en brændstof-opsugningspumpe (medfølger ikke). Plæneklipperen må ikke kippes mere end 90 grader.

1. Det er bedst at kippe plæneklipperen bagud. Sørg da

for, at tændrøret (9a) vender opad. Hvis tændrøret (9a) vender nedad, kan der løbe olie ud og anrette store skader i motoren og karburatoren.

2. Alternativt kan man også kippe produktet om på si-

den, men man skal da sørge for, at luftfilterlåget (6) er på oversiden.

3. Rengør plæneklipperens underside med en spatel og

en håndbørste. Spatlen hjælper med at fjerne groft og større planterester fra området omkring kniven (18). Rengøring af undervognen er nemmere og kan gøres mere grundigt umiddelbart efter brug. Smuds og plan- terester vil da være mere friske og kan lettere løsnes.

4. Hvis det er nødvendigt, og hvis snavset er svært at

fjerne, kan man også bruge et særligt rengøringsmid- del. Der må ikke anvendes aggressive rengøringsmid- ler som f.eks. koldrens eller rensebenzin.

5. Kontrollér, om græsudkastningen er fri for græsrester

og fjern sådanne ved behov.

13.1.2 Rengøring af plæneklipperen via

vandtilslutningen (7) (fig. 1, 20) BEMÆRK Sæt tændrørshætten korrekt på tændrøret igen.

1. Fjern først bioklip-indsatsen (15a) eller græsfangspo-

indbyggede stikkobling med henblik på rengøring.

3. Tænd for vandet, og start græsslåmaskinen (se.

4. Vandet hvirvles rundt af den roterende kniv (18).

5. Efter nogle minutter er plæneklipperen rengjort for alle

fastklæbende smuds- og græsrester.

6. Lad derefter plæneklipperen køre i kort tid uden vand

for at fjerne det meste af fugten med luften fra den cir- kulerende kniv (18).

1. Kip plæneklipningen bagud.

2. Rengør kileremmen (18d) efter hver brug med en

håndkost eller trykluft.

13.2 Vedligeholdelse

• Regelmæssig, omhyggelig vedligeholdelse er nødven- dig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.

• Kontrollér regelmæssigt græsfangsposen for slid eller tab af funktionsevne. 320 | DK www.scheppach.com• Erstat slidte eller beskadigede dele af sikkerhedsår- sager.

• Kontrollér, at for- og baghjul sidder sikkert fast.

• Vi anbefaler, at hjulaksler og hjulnav rengøres mindst én gang i sæsonen for at sikre, at hjulene går let.

• Arbejde, der ikke er beskrevet i denne brugsanvis- ning, må kun udføres på et autoriseret professionelt værksted.

• Stil produktet på en plan, lige overflade. Nødvendigt værktøj:

• Brændstof-opsugningspumpe*

• Gaffelnøgle/topnøgle SW 17 mm*

• = indgår ikke nødvendigvis i leveringsomfanget!

13.2.1 Udskiftning af kniv (18) (fig. 1, 22)

ADVARSEL Arbejde med en beskadiget kniv er forbundet med fare for personskade. – Benyt beskyttelseshandsker! – Af sikkerhedsårsager skal man se til, at kniven kun opslibes og afbalanceres på et autoriseret professi- onelt værksted. For at opnå et optimalt arbejdsresul- tat anbefales det at få kniven kontrolleret en gang om året. – Når kniven udskiftes, må der kun bruges originale reservedele.

1. Tøm brændstoftanken (5) med en brændstof-opsug-

ningspumpe, før klingen fjernes. Vip aldrig plæneklip- peren til siden eller fremad, når brændstof- eller olie- tanken er fuld! Dette vil beskadige motoren og medføre, at garantien bortfalder.

2. Hold fast i kniven (18) med den ene hånd.

3. Drej knivskruen (18a) af motorspindlen (18c) imod

uret ved hjælp af en SW17-gaffelnøgle. Fjern spæn- deskiven (18b).

4. Monter den nye kniv (18) igen i omvendt rækkefølge.

Fastgør knivskruen (18a) korrekt. Sørg for, at kniven (18) er korrekt placeret og ligger an mod motorspind- len (18c).

5. Knivskruens (18a) tilspændingsmoment er 45 Nm.

Udskift også knivskruen (18a), når kniven (18) udskif- tes.

13.2.1.1 Beskadigede knive (18)

Skulle kniven (18) være kommet i berøring med en forhin- dring, skal man straks slukke motoren og tage tændrørs- hætten (9) af.

• Kontrollér kniven (18) for skader.

• Beskadigede eller bøjede knive (18) skal udskiftes.

• Forsøg aldrig at rette en bøjet kniv (18) ud igen.

• Arbejd aldrig med en bøjet eller meget slidt kniv (18); dette forårsager vibrationer og kan føre til skader på plæneklipperen.

13.2.2 Kontrol af olieniveau (fig. 10)

ADVARSEL Sundhedsfare! Indånding af brændstof-/smøreoliedampe og udstød- ningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald. – Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser. – Brug kun produktet udendørs. PAS PÅ Produktbeskadigelse! Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader. – Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie. – Brug kun motorolie SAE 10W-30 eller SAE 10W-40. PAS PÅ Miljøskader! Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening. – Påfyld/tøm kun olie på jævne, faste overflader. – Brug en påfyldningsstuds eller en tragt. – Saml den aftappede olie op i en egnet beholder. – Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser. – Bortskaf olien i henhold til de lokale bestemmelser.

1. Skru oliepinden (11) mod venstre og ud, og tør den af

3. Træk oliepinden (11) ud, og aflæs oliestanden.

Oliestanden skal være mellem maks. og min. på oliepinden (11).

Motorolien skal skiftes hvert år før sæsonstart ved drifts- varm og slukket motor. Brug kun motorolie (SAE 10W-30/SAE 10W-40).

1. Skru oliepinden (11) ud ved at dreje den mod venstre.

2. Sug motorolien ud gennem påfyldningsstudsen ved

hjælp af en oliepumpe (med slange).

13.2.4 Aftap brændstof med en brændstof-

opsugningspumpe (fig. 23)

1. Hold en opsamlingsbeholder under brændstofopsug-

ningspumpens slange. DK | 321www.scheppach.com2. Skru tankdækslet (5a) af, og fjern det.

3. Skub brændstof-opsugningspumpens slange ned i

brændstoftanken (5), og aftap alt brændstof vha. brændstof-opsugningspumpen.

4. Skru tankdækslet (5a) fast igen.

5. For at sikre at brændstof ikke bliver stående i karbura-

toren, skal den tømmes for det resterende brændstof. Stil en egnet opsamlingsbeholder under karburatoren, og åbn karburatorskruen (19) ved hjælp af en SW10- gaffelnøgle.

13.2.5 Vedligeholdelse af luftfilter (6a)

(fig. 24) FARE Fare for brand og eksplosion! Ved forkert rengøring kan brændstof antændes og i gi- vet fald eksplodere. Dette medfører alvorlig forbrænding eller død. – Rengør kun luftfilteret ved udbankning. – Rengør aldrig luftfilteret med benzin eller brændbare opløsningsmidler. PAS PÅ Fare for beskadigelse! Hvis motoren kører uden - eller med beskadiget - filter- indsats, kan det forårsage motorskader. – Lad aldrig motoren køre uden - eller med beskadi- get - luftfilterindsats. Der kommer snavs ind i moto- ren, hvilket kan forårsage alvorlige motorskader. Tilsmudsede luftfiltre (6a) forringer motoreffekten, fordi karburatoren forsynes med for lidt luft. Regelmæssig kon- trol er derfor nødvendig. Luftfilteret (6a) bør kontrolleres hver 25. driftstime og ren- gøres efter behov. Er luften meget støvet, skal luftfilteret (6a) kontrolleres oftere.

3. Rengør kun luftfilteret (6a) via udbankning.

4. Udskift et defekt luftfilter (6a) med et nyt.

5. Indsæt luftfilteret (6a), og luk luftfilterlåget (6)

Sørg for, at klemmelukningen går i indgreb.

13.2.6 Vedligeholdelse af tændrør (9a)

(fig. 25, 26) Kontrollér tændrøret (9a) første gang for tilsmudsning ef- ter 10 driftstimer, og rengør det i givet fald med en kob- bertrådbørste. Vedligehold herefter tændrøret (9a) for hver 50 driftstimer.

1. Fjern tændrørshætten (9) med en roterende bevægel-

2. Fjern tændrøret (9a) med en monteringsnøgle.

3. Indstil afstanden til en afstand på 0,75 mm (0,030")

vha. en bladsøger. Anbring tændrøret (9a) igen, og sørg for, at dette ikke spændes alt for meget. 14 Opbevaring og transport ADVARSEL Fare for personskade og forbrænding! Produktet kan starte uventet og derved medføre per- sonskader. – Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde. – Lad motoren køle af. – Tag tændrørshætten af tændrøret. – Tag batteriet ud.

• Tøm produktet fuldstændigt.

PAS PÅ Produktet skal rengøres og vedligeholdes, inden det stilles til opbevaring. PAS PÅ Opbevar ikke produktet med fyldt græsfangspose. I varmt vejr begynder græsset at gære under varmepå- virkning. Brandfare! Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5°C og 30°C. Opbevar produktet i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

• Opbevar aldrig produktet med brændstof i brændstoft- anken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.

• Lad motoren afkøle, før produktet frastilles i lukkede rum.

• Ved længere tids opbevaring skal brændstoftanken tømmes med en brændstof-opsugningspumpe (med- følger ikke).

• For at undgå brandfare skal motor, udstødning og om- rådet omkring brændstoftanken holdes fri for græs, blade eller udtrængende fedt (olie).

14.1.1 Forberedelse til opbevaring af

plæneklipperen (fig. 1) ADVARSEL Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Tøm brændstoftanken (5) (se 13.2.4).

2. Foretag olieskift (se 13.2.3).

3. Tag tændrørshætten (9) af tændrøret (9a).

Fjern tændrøret (9a) med en monteringsnøgle (se

5. Træk langsomt i trækstarteren (17), så olien beskytter

den indvendige side af cylinderen. 322 | DK www.scheppach.com6. Skru tændrøret (9a) i igen.

7. Rengør cylinderens køleribber og huset (se 13.1.1).

8. Rengør hele produktet for beskytte lakken.

9. Opbevar produktet et godt ventileret sted.

14.1.2 Batteri (20) og oplader (21)

Overhold sikkerhedsforskrifterne og oplysningerne om op- ladning og korrekt brug, som er angivet i brugsanvisnin- gen til batteriet (20) og opladeren (21) i 20V IXES-serien. Der findes en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

14.1.3 Sammenklapning af øverste

skubbebøjle (1) (fig. 1) ADVARSEL Klemningsfare! Hold altid skubbebøjlen med en hånd på det højeste sted. – Placer aldrig fingrene mellem den øverste og den nederste skubbebøjle. For pladsbesparende opbevaring kan den øverste skub- bebøjle (1) klappes sammen.

1. Tag græsfangsposen (16) af.

2. Tag trækstarteren (17) af krogen (17a).

3. Åbn spændearmen (1c) på nederste skubbebøjle (4).

4. Drej spændearmen (1c) på tværs af skubbebøjlen.

Det gøres ved at trække spændearmen (1c) en smule væk fra den nederste skubbebøjle (4).

5. Klap den øverste skubbebøjle (4) ned. Pas på ikke at

klemme kablerne. 15 Reparation og reservedelsbestilling Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er monteret og er i fejlfri tilstand. Dele, der kan forårsage personskader, kan opbevares utilgængeligt for uvedkommende og børn. PAS PÅ Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke- originale reservedele. Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele. Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden. Tilslutning og reparation Tilslutning og reparation af elektrisk udstyr må kun fore- stås af autoriserede elektrikere.

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Tændrør, luftfilter, kniv, kilerem

• = medfølger ikke! 16 Bortskaffelse og genanvendelse Oplysninger om emballage Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler. Oplysning om bortskaffelse af elskrot Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte batterier, der ikke er permanent installeret i et brugt produkt, skal udtages i intakt tilstand inden afle- vering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine person- lige oplysninger på den brugte maskine, der skal bort- skaffes!

• Symbolet med den overstregede skraldespand bety- der, at brugte elektriske og elektroniske apparater (el- skrot) ikke må bortskaffes sammen med hushold- ningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder: – Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer) – Salgssteder for elektroniske apparater (fysiske bu- tikker og online), forudsat at forhandleren er for- pligtet til at tage sådanne apparater retur - eller til- byder dette frivilligt. – Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, el- ler du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde. – Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos disses respektive kundeservice. DK | 323www.scheppach.com• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter an- modning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

Disse erklæringer gælder kun for apparater, der instal- leres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot). Oplysninger om lithium-ion-batterier Batterierne skal fjernes, inden produktet bort- skaffes!

• Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.

• Defekte eller brugte batterier skal genvindes iht. for- ordning (EU) 2023/1542.

• Batterierne og opladeren skal afleveres på en gen- brugsstation. De anvendte plast- og metaldele kan ad- skilles efter type og dermed genbruges.

• Batterierne skal bortskaffes i afladet tilstand. Vi anbe- faler, at man tildækker polerne med tape for at beskyt- te mod kortslutning. Undlad af åbne batteriet.

• Bortskaf batterierne i henhold til de lokale bestemmel- ser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen. Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen. Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!

• Brændstof og motorolie hører ikke til i husholdningsaf- fald eller afløb, men skal indsamles og/eller bortskaf- fes separat!

• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler. 17 Afhjælpning af fejl Fejl Mulig årsag Afhjælpning Urolig kørsel, produktet vibrerer kraftigt. Skruer løse. Kontrollér skruer. Knivfastgørelse løs. Kontrollér knivfastgørelse. Kniv ude af balance. Udskift kniv. Motor vil ikke starte. Motorbremsearm ikke trykket ned. Tryk på motorbremsearm. Gashåndtag i forkert stilling. Kontrollér indstilling. Tændrør defekt. Udskift tændrør. Brændstoftank tom. Påfyld brændstof. Tilsmudset brændstof. Tøm brændstoftank, og påfyld rent brændstof. Motor defekt. Kontakt autoriseret kundeservice. Motor går uroligt. Luftfilter snavset. Rengør luftfilter. Tændrør snavset. Rengør tændrør. Plæne bliver gul, snit uregelmæs- sigt. Luftfilter snavset. Rengør luftfilter. Tændrør snavset. Rengør tændrør. Græsudkast er ikke korrekt. Klippehøjde for lav. Indstil klippehøjde. Kniv slidt. Udskift kniv. Græsfangspose tilstoppet. Tøm græsfangspose, eller afhjælp tilstopning. 324 | DK www.scheppach.com18 EU-overensstemmelseserklæring Oversættelse af den originale overensstemmelseserklæring Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Vi erklærer under eget ansvar, at det her beskrevne pro- dukt overholder de gældende direktiver og standarder. Mærke: SCHEPPACH Art.-betegnelse: Benzindrevet plæneklipper - MS150-46E Art.-nr. 5911244903, 5911244917, 5911250917, 59112104904, 591121049942, 59112519969 Serie-nr. 0162-01001 – 0162-06041 EU-direktiver: 2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

• Genstanden, der beskrives ovenfor i erklæringen, opfyl- der forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendel- sen af visse farlige stoffer i elektrisk og elektronisk udstyr. Anvendte standarder: EN ISO 5395-1:2013/A1:2018; EN ISO 5395-2:2013/ A2:2017; EN 14982:2009 Overensstemmelsesvurderingsprocedure: 2000/14/EF_2005/88/EF – Tillæg: VI Garanteret lydeffektniveau (L

• Hvis produktet overleveres til en annen person, må du også overlevere denne brukerveiledningen.

• Ikke start motoren mens du står foran utkastkanalen.

• Produktet må ikke overbelastes.

• Hold kroppen og spesielt hendene varme i kaldt vær.

5. Plasser en avstandsholder (4b) på hver skrue (4d) og

sikre hver med en plaststjernemutter (4a).

(3b). Pass på at gasskabelen (2a) og bowdentrekket (1b), som senere skal festes med en kabelklips (4e), ikke er i veien.

8. Fest gasskabelen (2a) og bowdentrekket (1b) til den

sontal posisjon. Oljenivået må være mellom maks. og min. på pei- lepinnen (11).

6. Hvis oljenivået er for lavt, må du fylle på til anbefalt ol-

2. Batteriet (20) skal kun lades med den medfølgende la-

• Kontroller drivstoffnivået – drivstofftanken skal minst være halvfull.

lad det om nødvendig.

ke ut håndtaket ca. 10-15 cm (til du merker en mot- stand). Og dra så med et kraftig rykk. Hvis motoren ikke har startet, trekk en gang til på startsnoren (17).

2. Du kan også sette produktet på siden, men da må du

fjern dem om nødvendig.

Skift også knivskruen (18a) når du skifter ut kniven (18).

Oljenivået må være mellom maks. og min. på pei- lepinnen (11).
