NAVODILA ZA UPORABO MS15046E SCHEPPACH
13.2.1.1 Poškozené nože (18)
Nebezpečenstvo poškodenia!
13.2.1.1 Poškodené nože (18)
Ak sa nôž (18) dostane do kontaktu s prekážkou, okamžite vypnite motor a vytiahnite konektor zapalovacej sviečky (9).
Nebezpečenstvo poškodenia!
Opasnost za zdravlje!
Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt.
– Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove.
– Rabite proizvod samo na otvorenom.
POZOR
Opasnost za zdravlje!
Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt.
– Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove.
– Rabite proizvod samo na otvorenom.
POZOR
17 Otklanjanje neispravnosti
Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.
 | Pozor! Neupoštevanje varnostnih znakov in opozoril, nameščenih na izdelku, ter neupo- števanje varnostnih oznak in navodil za upo- rabo lahko povzroči hude poškodbe ali celo smrt. |
 | Pred zagonom preberite navodila za upora- bo in varnostne napotke ter jih upoštevajte! |
 | Nosite zaščito za sluh. Nosite zaščitna oča- la. |
 | Prepričajte se, da so druge osebe na za- dostni varnostni razdalji. |
 | Na pobočju ne kosite navzgor ali navzdol. |
 | Nevarnost zaradi izvrženih delov pri delujo- čem motorju. |
 | Rok in nog ne približujte vrtečim se rezilom. |
 | Pred uporabo kosilnice odstranite naokrog ležeče majhne dele, ki bi jih lahko vrglo po zraku. |
 | Nevarnost zastrupitve! Izdelek uporabljajte le na prostem in nikoli v zaprtih ali slabo pre-zračenih prostorih. |
 | Preden začnete izvajati vzdrževalna dela, odstranite vtič vžigalne svečke. |
 | Opozorilo pred vročimi površinami. |
 | POZOR! Obratovalna sredstva so vnetljiva in eksplozivna – nevarnost opeklin. Pri delu-jočem ali vročem motorju ne dolivajte goriva. |
 | Motorno olje |
| Preverjajte ravni olja. |
 | Kapaciteta rezervoarja |
 | Dolga rezila. Najv. širina reza. |
 | DRIVE – streme pogona STOP – vzvod motorne zavore |
| Električni zaganjalnik |
 | Avtomatski dušilec |
 | Zagotovljen nivo moči zvoka izdelka. |
 | Izdelek ustreza veljavnim evropskim direkti-vam. |
 | Izdelek ustreza veljavnim srbskimi direkti-vam. |
1 Uvod
Proizvajalec:
Scheppach GmbH
- nepravilnem ravnanju,
-
neupoštevanju navodil za uporabo,
-
popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
- vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
- nenamenski uporabi,
- Izpad električne naprave zaradi neupoštevanja nacionalnih električnih predpisov in določil.
Upoštevajte naslednje:
Navodila za uporabo so sestavni del tega izdelka.
Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.
Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

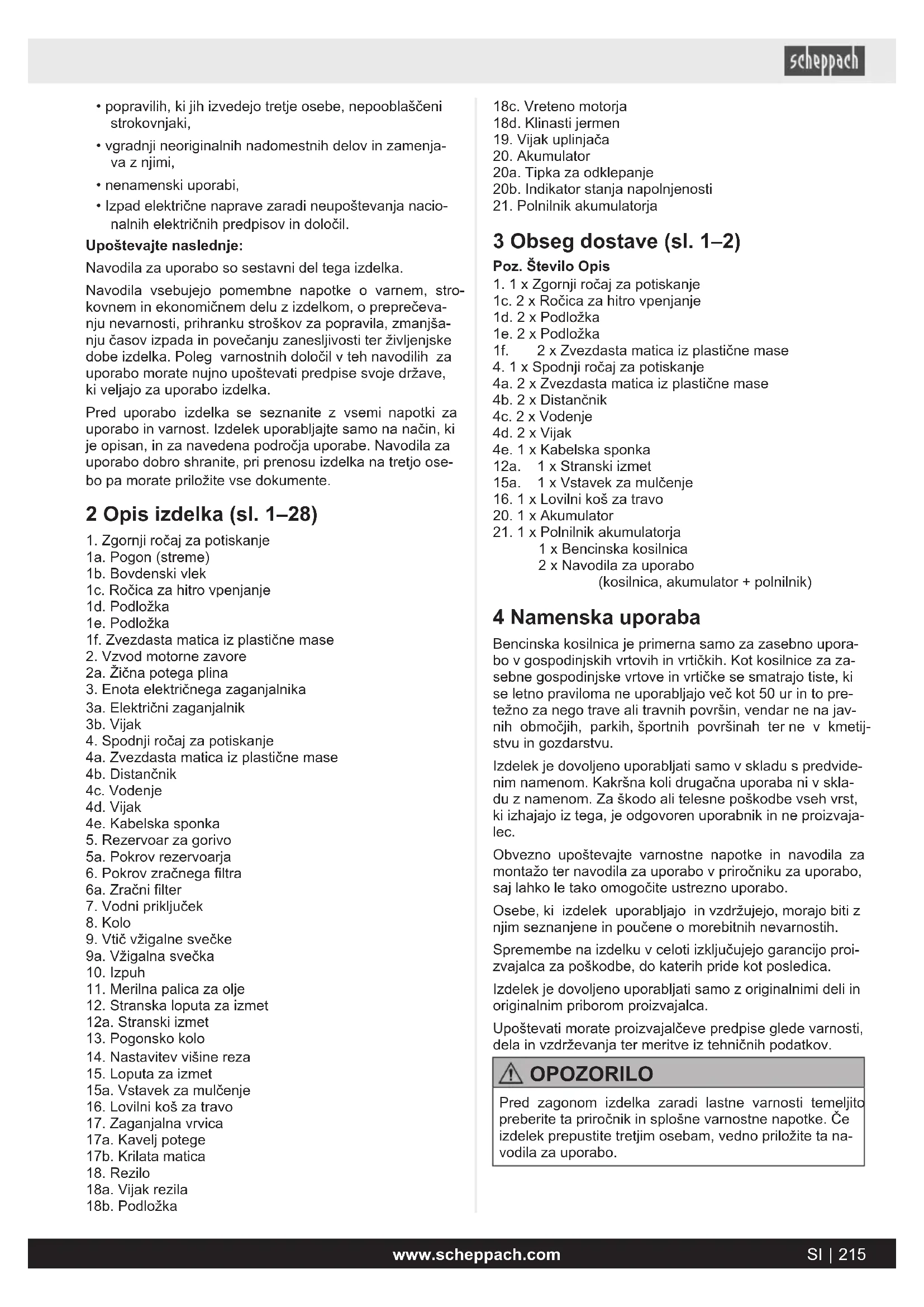

2 Opis izdelka (sl. 1–28)
- Zgornji ročaj za potiskanje
1a. Pogon (streme)
1b. Bovdenski vlek
1c. Ročica za hitro vpenjanje
1d. Podložka
1e. Podložka
1f. Zvezdasta matica iz plastične mase
- Vzvod motorne zavore
2a. Žična potega plina
- Enota električnega zaganjalnika
3a. Električni zaganjalnik
3b. Vijak
- Spodnji ročaj za potiskanje
4a. Zvezdasta matica iz plastične mase
4b. Distančnik
4c. Vodenje
4d. Vijak
4e. Kabelska sponka
- Rezervoar za gorivo
5a. Pokrov rezervoarja
- Pokrov zračnega filtra
6a. Zračni filter
- Vodni priključek
- Kolo
- Vtič vžigalne svečke
9a. Vžigalna svečka
- Izpuh
- Merilna palica za olje
- Stranska loputa za izmet
12a. Stranski izmet
- Pogonsko kolo
- Nastavitev višine reza
- Loputa za izmet
15a. Vstavek za mulčenje
- Lovilni koš za travo
- Zaganjalna vrvica
17a. Kavelj potege
17b. Krilata matica
- Rezilo
18a. Vijak rezila
18b. Podložka
18c. Vreteno motorja
18d. Klinasti jermen
19. Vijak uplinjača
20. Akumulator
20a. Tipka za odklepanje
20b. Indikator stanja napolnjenosti
21. Polnilnik akumulatorja
3 Obseg dostave (sl. 1–2)
Poz. Število Opis
- 1 x Zgornji ročaj za potiskanje
1c. 2 x Ročica za hitro vpenjanje
1d. 2 x Podložka
1e. 2 x Podložka
1f. 2 x Zvezdasta matica iz plastične mase
- 1 x Spodnji ročaj za potiskanje
4a. 2 x Zvezdasta matica iz plastične mase
4b. 2 x Distančnik
4c. 2 x Vodenje
4d. 2 x Vijak
4e. 1 x Kabelska sponka
12a. 1 x Stranski izmet
15a. 1 x Vstavek za mulčenje
- 1 x Lovilni koš za travo
- 1 x Akumulator
- 1 x Polnilnik akumulatorja
1 x Bencinska kosilnica
2 x Navodila za uporabo
(kosilnica, akumulator + polnilnik)
4 Namenska uporaba
Bencinska kosilnica je primerna samo za zasebno uporabo v gospodinjskih vrtovih in vrtičkih. Kot kosilnice za zasebne gospodinjske vrtove in vrtičke se smatrajo tiste, ki se letno praviloma ne uporabljajo več kot 50 ur in to pretežno za nego trave ali travnih površin, vendar ne na javnih območjih, parkih, športnih površinah ter ne v kmetijstvu in gozdarstvu.
Izdelek je dovoljeno uporabljati samo v skladu s predvidenim namenom. Kakršna koli drugačna uporaba ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik in ne proizvajalec.
Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.
Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.
Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
OPOZORILO
Pred zagonom izdelka zaradi lastne varnosti temeljito preberite ta priročnik in splošne varnostne napotke. Če izdelek prepustite tretjim osebam, vedno priložite ta navodila za uporabo.
Izdelek je del serije 20 V IXES in ga lahko uporabljate samo z akumulatorji te serije. Akumulatorje lahko polnite samo s polnilniki te serije. Upoštevajte navedbe proizvajalca.
5 Nenamenska uporaba
Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.
OPOZORILO
Zaradi telesne ogroženosti uporabnika se kosilnice ne sme uporabljati za naslednja dela (nepopoln seznam):
- za obrezovanje grmovnic, živih mej in grmičevja,
- za rezanje plezalk,
- za nego trate na strešnih nasadih in v balkonskih zabojih,
- za drobljenje in sekljanje odrezkov dreves in žive meje,
- za čiščenje pločnikov (odsesavanje, odpihovanje),
- za izravnavanje višin tal, kot so krtine,
- za transport pokošene trave, razen v priloženem lovilnem košu za travo.
Razlaga signalnih besed v navodilih za uporabo
NEVARNOST
Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.
OPOZORILO
Signalna beseda za označevanje možne ne- varne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.
PREVIDNO
Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.
POZOR
Signalna beseda za označevanje možne ne- varne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.
6 Varnostni napotki
Hranite vse varnostne napotke in navodila za prihodnjo rabo!
OPOZORILO
Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu izdelku.
Zaradi neupoštevanja sledečih navodil lahko pride do hudih telesnih poškodb.
OPOZORILO
Pred delom z izdelkom se seznanite z vsemi upravljalni- ki.
– Vadite se v uporabi izdelka in naj vam izkušen uporabnik ali strokovnjak razloži njegovo funkcijo, način delovanja in tehnike dela.
– Prepričajte se, da lahko izdelek v nujnih primerih takoj izklopite.
– Nepravilna uporaba izdelka lahko povzroči resne poškodbe.
- Če med delovanjem pride do nesreče ali okvare, morate izdelek takoj izklopiti.
Pravilno oskrbite poškodbe ali obiščite zdravnika.
Kdo ne sme uporabljati izdelka:
- Otroci in ostale osebe, ki ne poznajo navodil za uporabo (lokalna določila lahko določajo minimalno starost uporabnika).
- Osebe, ki so pod vplivom alkohola, drog, zdravil ali so utrujene ali bolne.
6.1 Varnostni napotki za ročno vodene kosilnice
- Skrbno preberite navodila za uporabo. Seznanite se z nastavitvami in pravilno uporabo izdelka.
- Nikoli ne dovolite otrokom ali drugim osebam, ki ne poznajo navodil za uporabo, da bi uporabljale kosilni-co. Lokalna določila lahko določajo minimalno starost uporabnika.
- Nikoli ne kosite, medtem ko so v bližini druge osebe, zlasti otroci ali živali. Ne pozabite, da je za nesreče z drugimi osebami ali njihovo lastnino odgovoren upravljavec stroja ali uporabnik.
- Kosite samo ob dobri vidljivosti. Tretje osebe se ne smejo približati.
- Če boste izdelek predali drugim osebam, jim izročite tudi ta navodila za uporabo.
- Med košnjo vedno nosite trdno, nedrsečo obutev in dolge hlače. Ne kosite bosi ali v lahkih sandalih.
- Preverite teren, na katerem boste uporabljali izdelek, in odstranite vse predmete, kot so kamni, igrače, veje in žice, ki bi jih stroj lahko zajel in izvrgel.
- Izklopite motor, počakajte, da se ustavi, in odklopite vtič vžigalne svečke, če
– Ko izdelek zapuščate.
– odstranjujete blokade ali zamašitve;
– Je bil izdelek v stiku s tujki.
– Se na izdelku pojavijo napake delovanja in nena-vadne vibracije.
OPOZORILO
- Gorivo hranite samo v predvidenih vsebnikih (posodah).
- Iz varnostnih razlogov je treba rezervoar za gorivo in ostale pokrove rezervoarja zamenjati, če se poškodujejo.
- Goriva nikoli ne hranite v bližini virov iskrenja. Vedno uporabite atestirano ročko. Otrokom ne pustite v bližino goriva.
- Zamenjajte okvarjeno zvočno izolacijo.
- Pred uporabo vedno vizualno preverite, ali so rezila in pritrdilni sorniki obrabljeni ali poškodovani. Da ne pride do neuravnoteženosti, je obrabljena ali poškodovana rezila in pritrdilne sornike dovoljeno zamenjati samo v kompletu.
6.2 Električna varnost
- Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
- Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
- Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.
OPOZORILO
Upoštevajte varnostne napotke in navodila za polnjenje in pravilno uporabo, ki so podana v navodilih za uporabo vašega akumulatorja in polnilnika. Podroben opis postopka polnjenja in dodatne informacije najdete v teh ločenih navodilih.
Nepravilna uporaba akumulatorja in polnilnika lahko povzroči električni udar ali požar.
6.3 Ravnanje
Ravnanje:
- Skrbite za to, da so vse matice, sorniki in vijaki trdno zategnjeni in da izdelek ohranjate v varnem delovnem stanju.
- Izdelka nikoli ne skladiščite z gorivom v rezervoarju v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.
- Počakajte, da se motor ohladi, preden izdelek odstavi- te v zaprtih prostorih.
- Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).
- Redno preverjajte lovilno pripravo za travo glede obra-be ali izgube sposobnosti delovanja.
- Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele.
- Če morate rezervoar za gorivo izprazniti, to storite na prostem.
- Motor na notranje zgorevanje ne sme delovati v zaprtih prostorih, kjer se lahko nabira nevaren ogljikov monoksid.
- Kosite samo ob dnevni svetlobi ali dobri umetni svetlobi.
- Če je mogoče, izdelka ne uporabljajte na mokri travi.
- Izdelka ni dovoljeno uporabljati med nevihto – Nevarnost strele!
- Vedno bodite pozorni na dobro stabilnost na pobočjih.
- Izdelek vodite samo v koračnem tempu.
- Pri izdelkih na kolesih velja: Kosite prečno na pobočje, nikoli navzgor ali navzdol. Bodite posebej previdni, ko zamenjate smer premikanja na pobočju.
- Ne kosite na preveč strmih pobočjih in na bližnjih deponijah smeti, jarkih ali nasipih. Bodite posebej previdni, ko izdelek obračate ali ga potegnete k sebi.
OPOZORILO
Pri delu in spremembah smeri premikanja na brežinah in pobočjih je treba biti posebej pre-viden:
– Pazite, da boste v varnem položaju.
– Nosite čevlje z nedrsečimi, oprijemljivimi podplati in primerna oblačila.
– Vedno kosite prečno na pobočje.
– Iz varnostnih razlogov z izdelkom ni dovoljeno vertikulirati pobočij s 15-stopinjskim naklonom.
– Bodite posebej previdni pri premikanju nazaj in pri vlečenju izdelka. Nevarnost spotikanja!
- Ustavite rezilo, ko morate prevrniti kosilnico, pri prevažanju čez druge površine kot travo in ko kosilnico premikate iz ene površine za košnjo na drugo.
PREVIDNO
Kosilnice ne smete uporabljati, če ni nameščen celoten lovilni koš za travo ali samozapiralno ločilno varovalo na odprtini za izmet.
- Kosilnice nikoli ne uporabljajte s poškodovanimi zaščitnimi napravami ali zaščitnimi mrežami ali brez nameščenih zaščitnih naprav, npr. odbojnih pločevin in/ali priprav za zbiranje trave.
- Ne spreminjajte nastavitev za regulacijo motorja in ga ne preobremenjujte.
- Pred zagonom motorja sprostite vzvod motorne zavore in izklopite vsa rezalna orodja in pogone.
- Motor zaženite previdno in po proizvajalčevih navodilih. Pazite na zadostno razdaljo nog od rezil.
- Pri zaganjanju motorja kosilnice ne smete prevračati, razen će jo morate pri postopku dvigniti. V tem primeru jo prevrnite le toliko, kot je nujno potrebno, in dvignite stran, ki je obrnjena stran od uporabnika.
- Ne zaganjajte motorja, če stojite pred kanalom za izmet.
- Nikoli ne potiskajte rok ali nog na vrteče se dele ali pod njih. Vedno bodite dovolj oddaljeni od odprtine za izmet.
- Nikoli ne dvigujte ali nosite kosilnice z delujočim motorjem.
– preden boste sprostili blokade ali zamašitve v kanalu za izmet;
– preden boste preverjali in čistili izdelek ali izvajali dela na njem;
– če zadenete tujek. Poiščite poškodbe na izdelku in izvedite potrebna popravila, preden ga boste ponovno zagnali in delali z njim. Če se začne izdelek nenavadno močno tresti, ga je treba nemudoma pregledati.
- ko se oddaljite od izdelka.
– preden dotočite gorivo.
- Ko se motor ustavi, zaprite dušilko. Če ima motor zaporni ventil za bencin, ga po uporabi zaprite.
- Če izdelek uporabljate s prekomerno hitrostjo, se lahko nevarnost nesreče poveča.
- Bodite previdni pri nastavljanju izdelka in pazite, da si ne ukleščite prstov med premikajoča se rezila in toge dele naprave.
- Bodite posebej previdni pri košnji na vdirajočih se tleh, na bližnjih deponijah smeti, grobovih in nasipih.
- Izogibajte se mestom, kjer kolesa nimajo oprijema ali košnja ni varna.
• V bližini ceste pazite na cestni promet.
NEVARNOST
Nevarnost spotikanja!
Bodite posebej previdni pri premikanju nazaj in pri vlečenju izdelka.
Pred premikanjem nazaj zagotovite, da za vami ni majhnih otrok.
- Uporabnik mora biti ustrezno usposobljen za uporabo, prilagajanje in upravljanje (vključno s prepovedanimi sprožitvami).
- Pred vsakim zagonom redno preverite izdelek in se prepričajte, da vse zagonske ključavnice in gumbi pravilno delujejo.
-
Upoštevajte, da lahko nepravilno vzdrževanje, uporaba neskladnih nadomestnih delov ali spremembe na varnostnih pripravah privedejo do škode na izdelku in hudih poškodb osebe, ki z njim dela.
-
Upoštevajte, da varnostnih sistemov ali naprav izdelka ne smete poškodovati ali onemogočiti. Nikoli ne odstranite delov, ki služijo varnosti.
- Upoštevajte, da uporabnik ne sme spreminjati ali posegati v zapečatene nastavitve nadzora števila vrtljajev motorja.
- Uporabljajte samo rezila in pripomočke, ki jih priporoča proizvajalec. Uporaba drugih vložnih orodij in drugega pribora lahko za uporabnika predstavlja nevarnost poškodbe.
- Izdelek vedno vzdržujte v dobrem obratovalnem stanju.
- Za zmanjšanje izpostavljenosti hrupu in tresljajev je treba narediti dovolj odmorov.
6.4 Preostala nevarnost in zaščitni ukrepi
Zanemarjanje ergonomskih načel
Malomarna uporaba osebne zaščitne opreme (PSA)
Malomarna uporaba ali neuporaba osebne zaščitne opreme lahko vodi do hudih poškodb.
- Nosite predpisano zaščitno opremo.
Človeško ravnanje, napačno ravnanje
- Pri vseh delih bodite popolnoma zbrani.
Preostalih nevarnosti
- ni mogoče nikoli izključiti
Ogroženost zaradi hrupa
Poškodbe sluha
Daljše nezaščiteno delo z izdelkom lahko privede do poškodb sluha.
• Vedno uporabljajte zaščito za sluh.
Ravnanje v sili
Če pride do nesreče, izvedite ustrezen postopek prve pomoči in čim prej pokličite usposobljeno zdravniško pomoč.
Preostala tveganja
Izdelek je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.
- Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.
- Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
- Izogibajte se nenamernemu zagonu izdelka.
- Kadar izdelek deluje, rok ne smete vstaviti v delovno območje.
- nenameren zagon izdelka,
- Upoštevajte določene vzdrževalne in varnostne napotke v navodilih za uporabo.
OPOZORILO
Pri daljših delih lahko zaradi vibracij pride do motenj prekrvavitve v rokah upravljavca (sindrom belih prstov).
Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Prizadeta območja ne dobijo več dovolj krvi in postanejo zelo bleda. Pogosta uporaba vibrirajočih izdelkov lahko pri osebah, ki imajo ovirano prekravitev (npr. kadilci, diabetiki), povzroči poškodbe živcev.
Če opazite nenavadne pojave, takoj končajte z delom in obiščite zdravnika.
7 Tehnični podatki
| Tip motorja 4-taktni motor/zračno hlajen |
| Delovna prostornina 150 cm3 |
| Delovno število vrtljajev 2800 min | -1 |
| Motorna moč 2,6 kW/3,5 PS | |
| Gorivo Neosvinčeni bencin | najv. 10 % bioetanola |
| Kapaciteta rezervoarja 0,8 l | |
| Motorno olje SAE 10W-30/SAE 10W-40 | |
| Kapaciteta rezervoarja/olje 0,4 l | |
| Nastavitev višine reza 25–75 mm/8-kratna | |
| Višine rezanja 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7)75 (8) (+ / - 5) mm | |
| Prostornina lovilni koš za travo | 55 l |
| Širina reza | 46 cm |
| Izpust CO2 | 1033 g/kWh |
| Teža (s praznim rezervoar-jem in v celoti montirana) | 28,5 kg |
Pridržujemo si pravico do tehničnih sprememb!
Hrup in vibracije
OPOZORILO
Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja presega 85 dB, morate vi in osebe v bližini nositi ustrezno zaščito za sluh.
Karakteristike hrupa
| Raven hrupa L_pA | 74,6 dB |
| Merilna negotovost K_pA | 1,81 dB |
| Zagotovljen nivo zračne moči L_wA | 96 dB |
| Izmerjeni nivo zračne moči L_wA | 94,6 dB |
| Negotovost meritve K_wA | 1,81 dB |
Upoštevajte morebiten čas za počitek in trajanje dela omejite na nujen čas.
Vrednosti tresljajev (nihanja dlan-roka)
| Vibracije ahv | 5,7 m/s2 |
| Merilna negotovost Kh | 2,3 m/s2 |
Hrupnost in vibracij omejite na minimum!
- Uporabljajte samo brezhibne izdelke.
• Redno vzdržujte in čistite izdelek.
• Svoj način dela prilagodite izdelku.
- Ne preobremenite izdelka.
- Po potrebi predajte izdelek v pregled.
- Izklopite izdelek, ko ga ne uporabljate.
- Nosite rokavice.
Upoštevajte naslednje napotke, da zmanjšate tveganja:
- Ob hladnem vremenu ohranjajte svoje telo in zlasti roke tople.
- Redno delajte premore in pri tem premikajte dlani, da pospešite prekravitev.
- Z rednim vzdrževanjem in fiksno pritrjenimi deli na izdelku poskrbite za čim manjše vibriranje izdelka.
8 Razpakiranje
OPOZORILO
Izdelek in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!
- Odprite embalažo in previdno vzemite ven izdelek.
- Odstranite embalažni material ter embalažna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
- Preverite, ali so se izdelek in deli pribora poškodovali med transportom. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo izdelek. Kasnejših reklamacij ne bomo priznali.
- Po možnosti embalažo shranite do preteka garancijskega časa.
- Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
- Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.
9 Montaža
PREVIDNO
Nevarnost poškodbe zaradi vrtečega se rezila. Dela na izdelku izvajajte samo, ko je izključen in rezilo miruje!
POZOR
Pazite, da pri nameščanju ročaja za potiskanje ne stisnete kabla za plin.
Izdelek postavite samo na plosko, ravno površino.
Potrebno orodje:
- izvijač s križno glavo*
* = Ni nujno v obsegu dostave!
9.1 Montaža spodnjega ročaja za potiskanje (4) (sl. 3)
- Demontirajte sestavni del iz vijaka (4d), distančnika (4b) in plastične matice (4a).
- Eno vodilo (4c) potisnite na sornik na spodnjem ročaju za potiskanje (4).
- Postavite spodnji ročaj za potiskanje (4) na vodila (4c).
Prepričajte se, da spodnji ročaj za potiskanje (4) sedi v sorniku in da se montažne luknje ujemajo.
- Po en vijak (4d) potisnite skozi pritrdilne luknje spodnjega ročaja za potiskanje (4).
- Na vsak vijak (4d) namestite podložko (4b) in jo pritrdite s po eno plastično matico (4a).
9.2 Montaža zgornjega ročaja za potiskanje (1) (sl. 4)
- Poravnajte zgornji ročaj za potiskanje (1) z ustreznimi pritrdilnimi točkami spodnjega ročaja za potiskanje (4).
- Na ročico za hitro vpenjanje (1c) namestite po eno podložko (1d) in jih namestite skozi pritrdilne luknje zgornjega in spodnjega ročaja za potiskanje (1/4).
- Na vsako ročico za hitro vpenjanje (1c) namestite podložko (1e).
- Zavarujte ročico za hitro vpenjanje (1c) s plastično zvezdasto matico (1f).
Prepričajte se, da kabel za plin in bovdenski vlek, ki ju boste kasneje pritrdili s sponko (4e), nista v napoto.
9.3 Montaža električnega zaganjalnika (3) (SI. 1, 5-9)
- Potisnite desno stran ročice zavore motorja (2) iz plastičnega nosilca na zgornjem ročaju za potiskanje (1).
- Ročico zavore motorja (2) premaknite naprej, da jo iz-taknete iz plastičnega nosilca.
- Namestite električni zaganjalnik (3) na zgornji ročaj za potiskanje (1).
- Električni zaganjalnik (3) pritrdite z vijaki (3b).
Prepričajte se, da kabel za plin (2a) in bovdenski vlek (1b), ki sta pozneje pritrjena s sponko za žično potego (4e), nista v napoto.
- Privijte vijake (3b) z izvijačem s križno glavo.
- Povlecite kabel za plin (2a) skozi električni zaganjalnik (3), kot je prikazano na sl. 6.
- Vstavite žično potego za plin (2a) v ročico zavore motorja (2) in potisnite desno stran ročice zavore motorja (2) nazaj v plastični nosilec na zgornjem ročaju za potiskanje (1).
- Pritrdite kabel za plin (2a) in bovdenski vlek (1b) na spodnji ročaj za potiskanje (4) s priloženo sponke za kabel (4e).
- Ročaj zaganjalne vrvice (17) obesite v kavelj potege (17a).
Po potrebi odvijte krilato matico (17b).
10 Pred zagonom
POZOR
Pred zagonom morate izdelek obvezno montirati v celoti!
OPOZORILO
Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.
- Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.
– Izdelek uporabljajte le na prostem.
POZOR
Poškodbe izdelka!
Če izdelek uporabljate s premajhno količino motornega in menjalniškega olja, lahko to povzroči poškodbe motorja.
– Pred zagonom dolijte gorivo in olje. Izdelek se dostavi brez motornega in menjalniškega olja.
POZOR
Poškodbe okolja!
Izteklo olje lahko povzroči trajno škodo na okolju. Tekočina je zelo strupena in lahko hitro povzroči onesnaženje vode.
– Olje dolivajte/odstranjujte samo na ravnih, pritrjenih površinah.
– Uporabite polnilni nastavek ali lijak.
– Izpuščeno olje prestrezite s primerno posodo.
- Olje odstranite v skladu z lokalnimi predpisi.
POZOR
Nevarnost materialnih poškodb!
Če uporabljate napačno skladiščena goriva ali goriva, ki jih pred skladiščenjem niste odlili, se lahko zamaši uplinjač ali poslabša delovanje motorja.
– Nepotrebno gorivo vlijte v zračno neprepustno posodo, ki jo shranite na temnem, hladnem prostoru.
POZOR
Ta izdelek povzroča določen hrup, ki se mu ni možno izogniti. Zelo hrupna dela preložite na dovoljen in za to namenjen čas. Upošte-vajte morebiten čas za počitek in trajanje de-la omejite na nujen čas.
Za osebno zaščito in zaščito oseb v bližini je treba nositi ustrezno zaščito za sluh.
Izdelek postavite samo na plosko, ravno površino.
Potrebno orodje:
- merilni lonček 1 I (odporen na olje/gorivo)*
• lijak*
- Krpa*
* = Ni nujno v obsegu dostave!
10.1 Dolivanje motornega olja (sl. 10)
POZOR
Izdelek je dobavljen brez motornega olja. Pred zagonom zato obvezno nalijte olje vanj. Uporabite večgradacijsko olje (SAE 10W-30 ali SAE 10W-40).
Pred vsakim zagonom redno preverjajte raven olja. Pre-nizka raven olja lahko povzroči poškodbe motorja.
- Izvijte merilno palico za olje (11), tako da jo zavrtite v levo.
- Rezervoar napolnite prek lijaka z motornim oljem. Pazite na največjo količino polnjenja (glejte tehnične podatke). Olje dolijte počasi do spodnjega roba nastavka za polnjenje.
- Merilno palico za olje (11) obrišite s suho krpo, ki ne pušča vlaken.
- Znova vstavite merilno palico za olje (11), ne da bi merilno palico za olje (11) znova privili.
- Izvlecite merilno palico za olje (11) in odčitajte nivo olja v vodoravnem položaju.
Nivo olja mora biti med najv. in min. oznakama na merilni palici za olje (11).
- Če je olja premalo, dolijte priporočeno količino olja (glejte tehnične podatke).
- Nato ponovno privijte merilno palico za olje (11).
10.2 Nalivanje goriva (sl. 11)
NEVARNOST
Gorivo se lahko pri polnjenju vžge in po možnosti eksplodira. To povzroči hude poškodbe ali smrt.
- Izklopite motor in počakajte, da se ohladi.
- Hraniti ločeno od vročine, ognja in isker.
• Gorivo točite samo na prostem.
- Nosite zaščitne rokavice.
- Izogibajte se stiku s kožo in očmi.
- Izdelek zaženite na razdalji najmanj 3 m od mesta točenja goriva.
- Pazite na netesna mesta. Če gorivo izteka, ne zaženite motorja.
POZOR
Izdelek je dostavljen brez goriva. Pred zagonom zato obvezno nalijte gorivo. Za ta namen uporabite bencin Super E10.
- Očistite okolico območja za dolivanje goriva. Nečistoče v rezervoarju za gorivo (5) povzročijo motnje pri delovanju.
-
Pokrov rezervoarja (5a) odprite počasi, da sprostite nadtlak, ki je morda prisoten.
-
Z lijakom napolnite rezervoar za gorivo (5) z gorivom. Pazite na največjo količino polnjenja (glejte tehnične podatke). Gorivo dolijte počasi do spodnjega roba nastavka za polnjenje.
- Pokrov rezervoarja (5a) znova zaprite. Prepričajte se, da je pokrov rezervoarja (5a) tesno zaprt.
- Očistite pokrov rezervoarja (5a) in okolico.
10.3 Nivo napolnjenosti akumulatorja (20) (sl. 1, 2, 12)
Kosilnica je opremljena z električnim zaganjalnikom (3a). Kot zagonski akumulator se uporablja litij-ionski akumulator (20). Uporaba akumulatorja (20) in polnilnika (21) je opisana v priloženih navodilih za uporabo.
-
Če želite preveriti stopnjo napolnjenosti, pritisnite gumb za prikaz ravni napolnjenosti (20b) na akumulatorju (20). Indikator napolnjenosti akumulatorja (20b) prikazuje stopnjo napolnjenosti baterije (20).
-
Akumulator (20) lahko polnite le s priloženim polnilnikom (21). Akumulator (20) se ne polni, ko kosilnica deluje.
10.4 Nastavitev višine reza (sl. 13)
POZOR
Višino reza nastavljajte samo, ko je motor ugasnjen in vtič vžigalne svečke snet.
- V gosti, visoki travi nastavite najvišjo stopnjo reza in kosite počasneje. Za prvo košnjo v sezoni je treba izbrati visoko višino reza. Višino reza nastavite tako, da izdelek ni preobremenjen.
- Izberite višino reza glede na dejansko dolžino trav.
- Izvedite več prehodov, tako da naenkrat pokosite največ 4 cm trave.
- Pravilna višina reza je pri
- okrasni travi pribl. 30 - 45 mm
– uporabni trati približno 40 – 65 mm.
Višino reza nastavljate z ročico za nastavitev višine reza (14). Nastavite lahko različne višine reza.
- Izvlecite ročico za nastavitev višine reza (14).
- Ročico za nastavitev višine reza (14) premaknite v želeni položaj višine reza.
- Sprostite ročico za nastavitev višine reza (14). Ročica se zaskoči v želenem položaju.
10.5 Vstavljanje/odstranjevanje akumulatorja (20) (sl. 14)
- Za odstranitev akumulatorja (20) iz izdelka pritisnite ročico za odpiranje akumulatorja (20a) na akumulatorju (20) in jo izvlecite (20).
- Če želite vstaviti akumulator (20), potisnite akumulator (20) vzdolž vodilne tirnice v električni zaganjalnik (3). Akumulator slišno zaskoči.
10.6 Naprava za zaustavitev rezila (sl. 1, 21)
Pred vsakim zagonom morate preveriti napravo za zau- stavitev rezila. Zaženite motor, kot je opisano v poglavju 11.4.
- Sprostite vzvod motorne zavore (2). Motor se izklopi in rezilo (18) se zavira.
- Rezilo (18) se mora ustaviti v 7 sekundah.
11 Delovanje
Kosilnico poganja zmogljiv, zračno hlajen 4-taktni motor. Izdelek lahko zaženete z ali brez električnega zaganjalnika in je opremljen s 7-kratno nastavitvijo višine košnje, lovilni koš za travo in zložljivim ročajem za potiskanje. Za funkcije nadzornih plošč glejte naslednje opise.
Pregled pred uporabo
- Vse strani motorja preglejte zaradi morebitnega puščanja olja ali goriva.
• Preverite raven motornega olja.
- Preverite nivo goriva in ga po potrebi dolijte – rezervoar za gorivo mora biti napolnjen najmanj do polovice.
• Preverite stanje zračnega filtra.
- Preverite stanje voda za gorivo.
- Zagotovite, da je vtič vžigalne svečke pritrjen na vžigalno svečko.
• Bodite pozorni na znake poškodb.
- Preverite, ali so vsi zaščitni pokrovi nameščeni ter vijaki, matice in sorniki trdno priviti.
11.1 Košnja z lovilnim košem za travo
POZOR
Ne uporabljajte izdelka brez popolnoma pritrjenega lo- vilnega koša za travo ali vstavka za mulčenje.
POZOR
Lovilni koš za travo odstranite šele, ko je motor izklopljen in rezilo miruje.
Takoj ko med košnjo ostanejo ostanki trave, morate lovilni koš za travo izprazniti.
- Če želite odstraniti lovilni koš za travo (16), dvignite zadnjo loputo za izmet (15).
- Lovilni koš za travo (16) izvlecite z nosilnim ročajem. V skladu z varnostnim predpisom se loputa za izmet (15) pri odstranitvi lovilnega koša za travo (16) zapre in zapre zadnjo odprtino za izmet.
Če v odprtini ostanejo ostanki trave, povlecite kosilnico pribl. 1 m nazaj, da boste lažje zagnali motor.
POZOR
Ostanke materiala v ohišju kosilnice in na delovnem orodju ne odstranjujte z roko ali nogami, temveč s pri- mernimi pripomočki, npr. s ščetko ali ročno metlico.
Da zagotovite dobro zbiranje, morate lovilni koš za travo (16) in predvsem zračni filter (6a) po uporabi očistiti.
11.2 Košnja z vložkom za mulčenje
Pri mulčenju se rezani material seklja v zaprtem ohišju kosilnice in porazdeli po trati. Trava se ne prestreza in odstranjuje. Drobni zeleni odrezki padejo nazaj na travo kot naravno gnojilo, v trato vnašajo vlago in jo oskrbujejo s pomembnimi hranili.
POZOR
Mulčiti je mogoče samo relativno kratko travo.
11.2.1 Vstavljanje vložka za mulčenje (15a) (sl. 16)
- Dvignite zadnjo loputo za izmet (15).
- Lovilni koš za travo (16) (če je nameščen) izvlecite z nosilnim ročajem.
- Dvignite loputo za izmet (15) in vstavite vložek za mulčenje (15a).
- Nastavite višino reza (glejte 10.4).
Nasveti za mulčenje:
- Travo pokosite za 2 cm pri višini trave 4–6 cm.
11.3 Košnja s stranskim izmetom
S stranskim izmetom (12a) lahko obvladate visoko in divjo travo, ki jo redko kosite.
- Najprej odstranite lovilni koš za travo (16) in vstavite vložek za mulčenje (15a) (glejte 11.2).
- Aktivirajte zapah bočnih vrat za izmet (12), ga dvignite in zadržite na mestu.
- Vstavite stranski izmet (12a).
- Počasi zaprite stransko loputo za izmet (12). Stranska loputa za izmet (12) ščiti stranski izmet (12a) pred izpadanjem.
- Aktivirajte zapah bočnih vrat za izmet (12), ga dvignite in zadržite na mestu.
- Odstranite stranski izmet (12a) in zaprite stransko loputo za izmet (12).
11.4 Zagon motorja
NAPOTEK
Rezilo se zavrti, ko zaženete motor.
- Preverite stanje napolnjenosti akumulatorja (20) (glejte 10.3) in ga po potrebi napolnite.
- Pred vsakim zagonom preverite nivo goriva in motornega olja (glejte razdelka 10.1 in 10.2). Zagotovite, da je vtič vžigalne svečke (9) na vžigalni svečki (9a) priključen.
- Napolnjeno akumulator (20) potisnite vzdolž vodilne tirnice v izdelek. Akumulator (20) se slišno zaskoči.
- Stojte za kosilnico.
- Potisnite vzvod motorne zavore (2) proti krmilnemu sistemu in ga držite.
- Pritisnite električni zaganjalnik (3a) na enoti električnega zaganjalnika (3) in ga pridržite.
- Motor se zažene.
- Ko se izdelek zažene, lahko znova sprostite električni zaganjalnik (3a).
11.4.2 Zagon motorja brez E-zaganjalnika (sl. 1, 19)
- Pred vsakim zagonom preverite nivo goriva in motornega olja (glejte razdelka 10.1 in 10.2). Zagotovite, da je vtič vžigalne svečke (9) na vžigalni svečki (9a) priključen.
- Stojte za kosilnico. Ena roka pritisne vzvod motorne zavore (2) proti krmilnemu sistemu, druga roka naj bo na zaganjalni vrvici (17).
- Zaženite motor z zaganjalno vrvico (17). Pri tem izvlecite ročaj za približno 10-15 cm (dokler ne začutite upora). Nato močno potegnite s potegom. Če se motor ni zagnal, znova potegnite zaganjalno vrvico (17).
- Zaradi zaščitne plasti na motorju lahko nastane nekaj dima, ko izdelek prvič uporabljate. To je običajno.
POZOR
- Ne dovolite, da bi zaganjalna vrvica sunkovito skočila nazaj. S tem lahko povzročite poškodbe.
– V hladnem vremenu boste morda morali večkrat po- noviti postopek zagona.
11.5 lzklopite motor
OPOZORILO
Nevarnost poškodbe!
Po izklopu motorja rezilo še nekaj sekund deluje. Če se dotaknete vrtečih se delov, lahko pride do ureznin.
– Počakajte, da se rezilo ustavi.
– Rezila ne zaustavljajte z roko.
– Nosite zaščitne rokavice.
– Odklopite vtič vžigalne svečke z vžigalne svečke, da preprečite nenameren zagon motorja, ko izklopite ali parkirate izdelek.
– Rezilo držite proč od stopal.
- Za izklop motorja najprej spustite streme pogona (1a) in nato vzvod motorne zavore (2). Počakajte, da se rezilo (18) ustavi.
- Odstranite akumulator (20) (glejte razdelek 10.5).
11.6 Vožnja (sl. 1)
Kosilnica je opremljena s pogonom na zadnja kolesa.
11.6.1 Vklopite vlečni pogon
- Zaženite kosilnico (glejte 11.4).
- Povlecite in držite streme pogona (1a) proti krmilnemu sistemu.
- Vključi se vlečni pogon (pogonsko kolo (13) se premika) in kosilnica se premakne naprej.
POZOR
Preprečite poškodbe izdelka! Preprečite poškodbe izdelka! Streme pogona vedno aktivirajte do konca (do omejevalnika), da preprečite posledične poškodbe menjalnika.
11.6.2 lzklop pogona (1a)
- Spustite streme pogona (1a). Pogon (1a) se izklopi in kosilnica se ustavi.
- Motor še naprej deluje.
12 Delovna navodila
- Kosite samo z ostrim, brezhibnim rezilom, da se travne bilke ne razcefrajo in trava ne postane rumena.
- Da bo rez čim bolj čist, kosilnico potiskajte v čim bolj ravnih linijah. Te linije se naj vedno prekrivajo za nekaj centimetrov, da ne ostanejo nepokošeni pasovi.
- Poskrbite, da bo spodnja stran ohišja kosilnice čista in odstranite ostanke trave. Obloge otežujejo postopek zagona, negativno vplivajo na kakovost reza in izmet trave.
- Na pobočjih naj bo linija košnje vedno prečno na po-bočje. Drsenje kosilnice lahko preprečite tako, da jo postavite v poševni položaj.
OPOZORILO
Tretje osebe se ne smejo približati.
12.1 Po košnji
- Počakajte, da se motor najprej ohladi, preden kosilnico odstavite v zaprt prostor.
Preden kosilnico shranite, odstranite z nje travo, mazivo in olje. Na kosilnico ne postavljajte drugih predmetov.
- Pred ponovno uporabo preverite vse vijake in matice. Zategnite ohlapne vijake.
- Pred ponovno uporabo izpraznite lovilni koš za travo.
- Upoštevajte tudi poglavje »Skladiščenje«.
13 Čiščenje in vzdrževanje
OPOZORILO
Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, pustite izvesti samo specializirani delavnici. Uporabljajte samo originalne nadomestne dele.
OPOZORILO
Nepravilno vzdrževanje ali čiščenje lahko povzroči poškodbe!
OPOZORILO
Med čiščenjem, popravilom in vzdrževanjem se lahko izdelek nepričakovano zažene, kar povzroči telesne poškodbe in opekline.
- Izklopite izdelek.
– Snemite vtič vžigalne svečke z vžigalne svečke.
- Odstranite akumulator.
– Počakajte, da se izdelek ohladi.
OPOZORILO
Redno/dnevno in pred zagonom izvajajte vizualni in funkcijski pregled/vzdrževanje, da zagotovite, da je izdelek v dobrem obratovalnem stanju.
- Nepravilno vzdrževanje, uporaba neustreznih nadomestnih delov ali odstranitev ali spreminjanje varnostnih naprav lahko povzroči resno materialno škodo ali telesne poškodbe.
– Če uporabnik teh opravil ne more opraviti sam, se mora posvetovati s specializiranim trgovcem.
13.1 Čiščenje
13.1.1 Čiščenje kosilnice (sl. 1)
- Čiščenje z vrtno cevjo je priporočljivo le pri nizkem tla- ku. Visokotlačni čistilnik ni primeren za čiščenje izdelka.
- Odstranite lovilni koš za travo in ga očistite z ročno ščetko. S metlo lahko tudi grobo očistite ohišje kosilnice.
- Pri večji umazaniji lahko izdelek obrišete z vlažno krpo.
POZOR
Pred prevračanjem kosilnice popolnoma izpraznite rezervoar za gorivo s sesalno črpalko za črpanje goriva (ni v obsegu dostave).
Kosilnice ni dovoljeno magniti za več kot 90 stopinj.
- Kosilnico je najbolje magniti nazaj. Prepričajte se, da je vžigalna svečka (9a) obrnjena navzgor. Če je vžigalna svečka (9a) obrnjena navzdol, lahko pride do iztekanja olja, kar lahko povzroči veliko škodo na motorju in uplinjaču.
- Izdelek lahko tudi magnete na bok, vendar se prepričajte, da je pokrov zračnega filtra (6) na zgornji strani.
- Z lopatico in ročno krtačo očistite spodnji del kosilnice. Z lopatico odstranite grobe in večje ostanke rastlin z območja rezila (18). Čiščenje spodnjega dela je lažje in temeljitejše takoj po uporabi. Takrat so umazanija in rastlinski ostanki še sveži in jih je lažje razrahljati.
- Po potrebi in će je umazanijo težko odstraniti, lahko uporabite tudi posebno čistilo. Agresivnih čistil, kot so sredstva za hladno čiščenje ali čistilni bencin, ni dovoljeno uporabljati.
- Preverite, ali so v izmetu trave ostanki trave in jih po potrebi odstranite.
13.1.2 Kosilnico očistite s priključkom za vodo (7) (sl. 1, 20)
NAPOTEK
Vtič vžigalne svečke znova pravilno namestite nazaj na vžigalno svečko.
- Najprej odstranite vložek za mulčenje (15a) ali lovilni koš za travo (16).
- Za čiščenje priključite vrtno cev na priključek za vodo (7) prek vgrajene priključne spojke.
- Odprite vodo in zaženite kosilnico (glejte 11.4).
- Vrtljivo rezilo (18) se uporablja za vrtinčenje vode.
- Po nekaj minutah na kosilnici več ne bo umazanije in ostankov trave.
- Kosilnico pustite delovati kratek čas brez vode, da odstranite večjo količino vlage skozi krožeči zrak rezila (18).
13.1.3 Čiščenje klinastega jermena (18d) (sl. 21)
- Kosilnico magnite nazaj.
- Po vsaki uporabi očistite klinasti jermen (18d) s metlico ali stisnjenim zrakom.
13.2 Vzdrževanje
- Redno, skrbno servisiranje je potrebno, da se ohranita nespremenjen nivo varnosti in zmogljivost izdelka.
- Skrbite za to, da so vse matice, sorniki in vijaki trdno zategnjeni in da izdelek ohranjate v varnem delovnem stanju.
- Redno preverjajte lovilni koš za travo glede obrabe ali izgube funkcionalnosti.
-
Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele.
-
Preverite, ali so sprednja in zadnja kolesa varno pritrjena.
- Za nemoteno premikanje koles priporočamo, da osi in pesta koles očistite vsaj enkrat na sezono.
- Dela, ki niso opisana v teh navodilih za uporabo, smejo izvajati samo pooblaščene specializirane delavnice.
- Izdelek postavite samo na plosko, ravno površino.
Potrebno orodje:
• Montažni ključ*
- sesalna črpalka za gorivo*
- Krpa*
• 17-milimetrski viličasti ključ/natični ključ*
• 10-milimetrski viličasti ključ/natični ključ*
- Oljna črpalka*
- plitvo korito za prestrezanje olja (za menjavo olja)*
- Lovilna posoda*
• Bakrena žična krtača*
* = Ni nujno v obsegu dostave!
13.2.1 Menjava rezila (18) (sl. 1, 22)
OPOZORILO
Pri delu s poškodovanim rezilom obstaja ne- varnost poškodbe.
– Nosite zaščitne rokavice!
– Iz varnostnih razlogov naj rezilo naostri in uravnoteži samo pooblaščena specializirana delavnica. Da bo rezultat dela optimalen, priporočamo, da se rezilo preveri enkrat letno.
- Pri menjavi rezila je dovoljeno uporabljati samo originalne nadomestne dele.
- Preden odstranite rezilo izpraznite rezervoar za gorivo (5) s črpalko za gorivo. Nikoli ne nagnite kosilnice na stran ali naprej, ko je rezervoar za gorivo ali olje poln! To lahko poškoduje motor in razveljavi garancijo.
- Držite rezilo (18) z eno roko.
- Z viličastim ključem velikosti SW17 zavrtite vijak rezila (18a) v nasprotni smeri urinega kazalca z vretena motorja (18c). Odstranite podložko (18b).
- Ponovno namestite novo rezilo (18) v obratnem vrstnem redu. Pravilno pritrdite vijak rezila (18a). Prepričajte se, da je rezilo (18) pravilno nameščeno in poravnano z vretenom motorja (18c).
- Navor za zategovanje vijaka rezila (18a) je 45 Nm. Ob zamenjavi rezila (18) zamenjajte tudi vijak rezila (18a).
13.2.1.1 Poškodovana rezila (18)
Če rezilo (18) pride v stik z oviro, takoj izklopite motor in snemite vtič vžigalne svečke (9).
- Preverite, ali je rezilo (18) poškodovano.
- Poškodovana ali upognjena rezila (18) morate zamenjati.
• Nikoli ne poravnajte upognjenega rezila (18).
- Nikoli ne delajte s krivim ali močno obrabljenim rezilom (18), saj to povzroča tresljaje in lahko povzroči še več poškodb kosilnice.
13.2.2 Preverjanje ravni olja (sl. 10)
OPOZORILO
Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.
- Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.
– Izdelek uporabljajte le na prostem.
POZOR
Poškodbe izdelka!
Če izdelek uporabljate s premajhno količino motornega in menjalniškega olja, lahko to povzroči poškodbe motorja.
– Pred zagonom dolijte gorivo in olje. Izdelek se dostavi brez motornega in menjalniškega olja.
- Uporabljajte samo motorno olje SAE 10W-30 ali SAE 10W-40.
POZOR
Poškodbe okolja!
Izteklo olje lahko povzroči trajno škodo na okolju. Tekočina je zelo strupena in lahko hitro povzroči onesnaženje vode.
– Olje dolivajte/odstranjujte samo na ravnih, pritrjenih površinah.
– Uporabite polnilni nastavek ali lijak.
– Izpuščeno olje prestrezite s primerno posodo.
-
– Olje odstranite v skladu z lokalnimi predpisi.
- Odvijte merilno palico za olje (11) tako, da jo zavrtite v levo in jo obrišite s čisto krpo, ki ne pušča vlaken.
- Znova vstavite merilno palico za olje (11) in preverite raven olja, ne da bi merilno palico za olje (11) znova privili.
- Izvlecite merilno palico za olje (11) in odčitajte nivo olja.
Nivo olja mora biti med najv. in min. oznakama na merilni palici za olje (11).
- Nato ponovno privijte merilno palico za olje (11).
13.2.3 Menjava olja (sl. 10)
Motorno olje menjajte enkrat na leto pred začetkom sezo-
ne, ko je motor ogret na delovno temperaturo in ugasnjen.
Uporabljajte samo motorno olje (SAE 10W-30/SAE 10W-40).
- Izvijte merilno palico za olje (11), tako da jo zavrtite v levo.
- Z oljno črpalko (s cevjo) iztisnite motorno olje skozi nalivno grlo.
- Dolijte sveže motorno olje in preverite nivo olja (glejte 10.1).
13.2.4 Izpuščanje goriva s črpalko za gorivo (sl. 23)
- Pod cevjo sesalne črpalke za gorivo držite lovilno posodo.
- Odvijte pokrov rezervoarja (5a) in ga odstranite.
- Cevko črpalke za odsesavanje goriva potisnite v rezervoar za gorivo (5) in gorivo v celoti izčrpajte z čr-palko za odsesavanje goriva.
- Pokrov rezervoarja (5a) znova zategnite.
- Da bi zagotovili, da v uplinjaču ni ostalo nič goriva, morate iz uplinjača izpustiti preostalo gorivo. Za ta na- men pod uplinjač postavite lovilno posodo in odprite vijak uplinjača (19) z viličastim ključem velikosti 10.
13.2.5 Vzdrževanje zračnega filtra (6a) (sl. 24)
NEVARNOST
Gorivo se lahko pri napačnem čiščenju vžge in po možnosti eksplodira. To povzroči hude poškodbe ali smrt.
– Zračni filter očistite samo s potrkavanjem.
– Zračnega filtra nikoli ne čistite z bencinom ali vnetljivimi topili.
POZOR
Nevarnost materialnih poškodb!
Uporaba motorja brez ali s poškodovanim filtrirnim elementom lahko povzroči poškodbe motorja.
- Motor ne sme nikoli delovati s poškodovanim filtrirnim elementom zračnega filtra. Umazanija lahko povzroči zelo resno škodo na motorju.
Umazani zračni filtri (6a) zmanjšajo motorno moč zaradi manjšega dovajanja zraka v uplinjač. Zaradi tega je potrebno redno pregledovanje.
Zračni filter (6a) preverite vsakih 25 obratovalnih ur in ga po potrebi očistite. Če je zrak zelo prašen, zračni filter (6a) preverjajte pogosteje.
- Odprite zapah sponke in odprite pokrov zračnega filtra (6).
- Odstranite zračni filter (6a).
- Zračni filter (6a) očistite samo s potrkavanjem.
- Zamenjajte pokvarjen zračni filter (6a) z novim.
- Namestite zračni filter (6a) Zaprite pokrov zračnega filtra (6).
Prepričajte se, da se zaklep zaponke zaskoči na svoje mesto.
13.2.6 Vzdrževanje vžigalne svečke (9a) (sl. 25, 26)
Vžigalno svečko (9a) po 10 obratovalnih urah prvič preverite glede umazanije in jo po potrebi očistite s krtačo z bakrenimi žicami. Nato vžigalno svečko (9a) vzdržujte vsakih 50 obratovalnih ur.
- Snemite vtič vžigalne svečke (9), tako da ga zavrtite.
-
Vžigalno svečko (9a) odstranite z montažnim ključem.
-
S pomočjo tipalnega merila nastavite razmak na 0,75 mm (0,030"). Ponovno namestite vžigalno svečko (9a) in pazite, da je ne zategnete preveč.
14 Skladiščenje in transport
OPOZORILO
Nevarnost poškodb in opeklin!
Izdelek se lahko nepričakovano zažene in privede do poškodb.
– Pred vsemi čiščenji in vzdrževalnimi deli izključite motor.
– Počakajte, da se motor ohladi.
– Snemite vtič vžigalne svečke z vžigalne svečke.
– Odstranite akumulator.
- Izdelek v celoti izpraznite.
- Izdelek očistite in preverite, ali je poškodovan.
14.1 Skladiščenje
POZOR
Pred skladiščenjem izdelek očistite in opravite vzdrževanje.
POZOR
Izdelka ne shranjujte s polnim lovilnim košem za travo. V vročem vremenu začne trava pod vplivom vročine fermentirati. Obstaja nevarnost požara!
Izdelek in njegove dodatke hranite v temnem, suhem in zaščitenem pred zmrzaljo mestu, ki je nedostopno otrokom.
Optimalna temperatura shranjevanja je med 5 °C in 30 °C. Izdelek shranjujte v originalni embalaži.
Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom.
- Izdelka nikoli ne skladiščite z gorivom v rezervoarju za gorivo v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.
- Počakajte, da se motor ohladi, preden izdelek odstavite v zaprtih prostorih.
- Pri daljšem skladiščenju s sesalno črpalko za gorivo izpraznite rezervoar za gorivo (ni v obsegu dostave).
- Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).
14.1.1 Priprave na skladiščenje kosilnice (sl. 1)
OPOZORILO
Goriva ne črpajte v zaprtih prostorih, v bližini ognja ali medtem ko kadite. Plinski hlapi lahko povzročijo eksplo-zije ali požar.
- Izpraznite rezervoar za gorivo (5) (glejte 13.2.4).
- Izvedite menjavo olja (glejte 13.2.3).
-
Odklopite konektor (9) vžigalne svečke (9a).
Odstranite svečko (9 A) s pomočjo montažnega ključa (glejte 13.2.6).
-
Z ročko za olje nalijte približno 0,2 l olja v valj.
- Počasi vlecite zaganjalno vrvico (17), da olje zaščiti notranjost valja.
- Ponovno privijte vžigalno svečko (9a).
- Očistite hladilna rebra valja in ohišje (glejte 13.1.1).
- Očistite celoten izdelek, da zaščitite lak.
- Izdelek shranite na dobro zračenem mestu ali kraju.
14.1.2 Akumulator (20) in polnilnik (21)
Upoštevajte varnostne napotke in navodila za polnjenje in pravilno uporabo, ki so podana v navodilih za uporabo vašega akumulatorja (20) in polnilnika (21) serije 20V IXES. Podroben opis postopka polnjenja in dodatne informacije najdete v teh ločenih navodilih za uporabo.
14.1.3 Zlaganje zgornjega ročaja za potiskanje (1) (sl. 1)
OPOZORILO
Nevarnost zagozditve!
Ročaj za potiskanje vedno držite z eno roko v najvišjem položaju.
– Nikoli ne vstavljajte prstov med zgornji in spodnji ročaj za potiskanje.
Zaradi varčevanja s prostorom je zgornji ročaj za potiska-
nje (1) zložljiv.
- Odstranite lovilni koš za travo (16).
- Odstranite zaganjalno vrvico (17) s kavlja potege (17a).
- Odprite ročico za hitro vpenjanje (1c) na spodnjem ročaju za potiskanje (4).
- Obrnite ročico za hitro vpenjanje (1c) prečno na ročaj za potiskanje. Če želite to narediti, morate ročico za hitro vpenjanje (1c) nekoliko potegniti stran od spodnjega ročaja za potiskanje (4).
- Preklopite zgornji ročaj za potiskanje (4) navzdol. Kabli ne smejo biti stisnjeni.
15 Popravila in naročanje rezervnih delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.
POZOR
Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.
Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.
Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.
Priključevanje in popravila električne opreme lahko izvaja- jo samo električarji.
15.1 Naročanje nadomestnih delov
Pri naročanju nadomestnih delov morate navesti naslednje podatke:
- Oznaka modela
- Številka izdelka
- Podatki na tipski ploščici
Nadomestni deli/oprema
| Informacije o rezilu: | |
| Proizvajalec: DJ = CHONGQING DAJI-ANG POWER EQUIPMENT CO.,LTD., Kitajska |
| Koda noža: 602081 | |
| Rezilo – št. izdelka: 7911200626 |
| Vijak rezila – št. artikla: 591124001 |
| Zračni filter – št. artikla: | 5911246022 |
| Motorno olje – št. izdelka: | 7850000025 |
Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.
Obrabni deli*: Vžigalna svečka, zračni filter, rezilo, klinasti jermen
Navodila za odstranjevanje električne in elektronske opreme
Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!
- Stare baterije, ki niso fiksno vgrajene v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
- Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:
– Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
– Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
– Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.
- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.
- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.
Opombe o litij-ionskih baterijah
- Baterij ne mečite med gospodinjske odpadke, ogenj (nevarnost eksplozije) ali vodo. Poškodovane baterije lahko škodujejo okolju in vašemu zdravju, će uhajajo strupeni hlapi ali tekočine.
- Okvarjene ali porabljene baterije je treba reciklirati v skladu z Uredbo (EU) 2023/1542.
- Baterije in polnilnik odnesite na lokacijo za recikliranje. Uporabljene plastične in kovinske dele je mogoče ločiti glede na vrsto in jih tako reciklirati.
- Ko so baterije izpraznjene, jih zavrzite. Priporočamo, da pole pokrijete z lepilnim trakom za zaščito pred kratkim stikom. Baterije ne odpirajte.
- Baterije zavrzite v skladu z lokalnimi predpisi. Baterije oddajte na zbirnem mestu za rabljene baterije, kjer jih bodo reciklirali na okolju prijazen način. Posvetujte se s lokalnim podjetjem za odstranjevanje odpadkov.
Goriva in olja
- Pred odstranjevanjem izdelka med odpadke je treba rezervoar za gorivo in rezervoar za motorno olje izprazniti!
- Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!
17 Pomoč pri motnjah
| Motnja Morebiten vzrok Ukrep | |
| Nemiren tek, močno trese-nje izdelka. | Vijaki so zrahljani. Preverite vijake. | |
| Pritrditev rezila je zrahljana. Preverite pritrditev rezila. | |
| Rezilo ni uravnoteženo. Zamenjajte rezilo. | |
| Motor ne deluje. Vzvod motorne zavore ni pritisnjen. Pritisnite vzvod motorne zavore. |
|
|
|
|
|
|
|
| Motor teče nemirno. | Zračni filter je umazan. | Očistite zračni filter. |
| Vžigalna svečka je umazana. | Očistite vžigalno svečko. |
| Trava je rumena, rez ni enakomeren. | Zračni filter je umazan. | Očistite zračni filter. |
| Vžigalna svečka je umazana. | Očistite vžigalno svečko. |
| Izmet trave ni enakomeren. | Višina reza je prenizka. | Nastavitev višine košnje. |
| Obrabljeno rezilo. | Zamenjajte rezilo. |
| Zamašen lovilni koš za travo. | Izpraznite lovilni koš za travo ali sprostite zama-šitev. |
18 EU izjava o skladnosti
Prevod originalne izjave o skladnosti
Proizvajalec:
Scheppach GmbH
S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z veljavnimi smernicami in standardi.
Znamka: SCHEPPACH
Oznaka izdelka: Bencinska kosilnica - MS150-46E
Št. art. 5911244903, 5911244917,
5911250917, 59112104904,
591121049942, 59112519969
Serijska št. 0162-01001 - 0162-06041
Direktive EU:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,
* Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih nevarnih snovi v električnih in elektronskih napravah.
Uporabljeni standardi:
EN ISO 5395-1:2013/A1:2018;
EN ISO 5395-2:2013/A2:2017; EN 14982:2009
Postopek ugotavljanja skladnosti:
2000/14/EG_2005/88/EG – Priloga: VI
Zagotovljen 96 dB
nivo zračne moči (LWA):
Izmerjeni 94,6 dB
nivo zračne moči (LWA):
Priglašeni organ: TÜV SÜD
Pooblaščenec za dokumentacijo:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
- 1 x Gornji pomični profil
1c. 2 x Poluga brzog zatezača
1d. 2 x Dodatna podloška
1e. 2 x Dodatna podloška
1f. 2 x Plastična zvezdasta navrtka
- 1 x Donji pomični profil
4a. 2 x Plastična zvezdasta navrtka
4b. 2 x Držač odstojanja
4c. 2 x Vodica
4d. 2 x Zavrtanj
4e. 1 x Štipaljka za kabl
Opasnost po zdravlje!
Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.
– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.
PAŽNJA
11.6 Režim vožnje (sl. 1)
Kosilica za travu je opremljena pogonom zadnjih točkova.
11.6.1 Uključivanje pogona
- Pokretanje kosilice za travu (vidi 11.4).
-
Povucite i držite stremen pogona za vožnju (1a) prema upravljaču.
-
Pogon za vožnju se uključuje (pogonski točak (13) se kreće) i kosilica za travu se pokreće prema napred.
PAŽNJA
Opasnost po zdravlje!
Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.
– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.
PAŽNJA
Rezervni delovi / pribor
| Informacije o noževima: | |
| Proizvođač: DJ = CHONGQI | NG DAJI-ANG POWER EQUIP-MENT CO.,LTD., Kina |
| Šifra noža: 602081 | |
| Nož - br. artikla: 7911200626 | |
| Zavrtanj noža – br. artikla: 591124001 | |
| Prečistač za vazduh – br. artikla: | 5911246022 |
| Motorno ulje - br. artikla: 785 | 0000025 |
Imajte u vidu da su sledeći delovi ovog proizvoda podložni habanju usled upotrebe ili prirodnom habanju, odn. da se sledeći delovi koriste kao potrošni materijal.
Potrošni delovi*: Svećica za paljenje, prečistač za vazduh, nož, klinasti remen
* = Nije sadržano u obimu isporuke!
16 Odlaganje na otpad i reciklaža
Napomene o pakovanju
Materijali za pakovanje se mogu reciklirati. Odložite pakovanje na ekološki prihvatljiv način.
Napomene o odlaganju električnih i elektronskih uređaja
Korišćeni električni i elektronski uređaji ne spadaju u kućni otpad, već se moraju odvoje-no prikupljati i odlagati na otpad!
- Korišćene baterije koje nisu fiksno ugrađene u uređaj, pre predaje se moraju nedestruktivno ukloniti! Njihovo odlaganje na otpad je regulisano Zakonom o baterijama.
- Vlasnici, odn. korisnici električnih i elektronskih aparata su po zakonu u obavezi da ih vrate nakon njihove upotrebe.
- Krajnji korisnik snosi sopstvenu odgovornost za brisanje podataka o ličnosti sa korišćenog uređaja koji se odlaže na otpad!
- Simbol sa precrtanom kantom za smeće znači da se električni i elektronski uređaji ne smeju odlagati preko kućnog otpada.
- Električni i elektronski uređaji se mogu besplatno predati na sledećim mestima:
Očitne pomanjkljivosti morate naznaniti v roku 8 dni po prejemu blaga, v nasprotnem kupec izgubi vse pravice v primeru takih pomanjkljivosti. Garancijo za naše stroje jamčimo pri pravilnem ravnanju v trajanju zakonskega roka veljavnosti garancije ob predaji na tak način, da vsak del stroja, ki postane v tem času dokazljivo neuporaben zaradi napak v materialu ali izdelavi, zamenjamo brezplačno. Za dele, ki jih ne izdelujemo sami, jamčimo samo v tolikšni meri, kolikor nam dopušča naša pravica do dobaviteljev. Stroške vstavljanja novih delov nosi kupec. Zahtevki za zamenjavo in znižanje cene niso sprejemljivi.
Garantii EE
